《焊材库管理细则.docx》由会员分享，可在线阅读，更多相关《焊材库管理细则.docx（3页珍藏版）》请在第壹文秘上搜索。

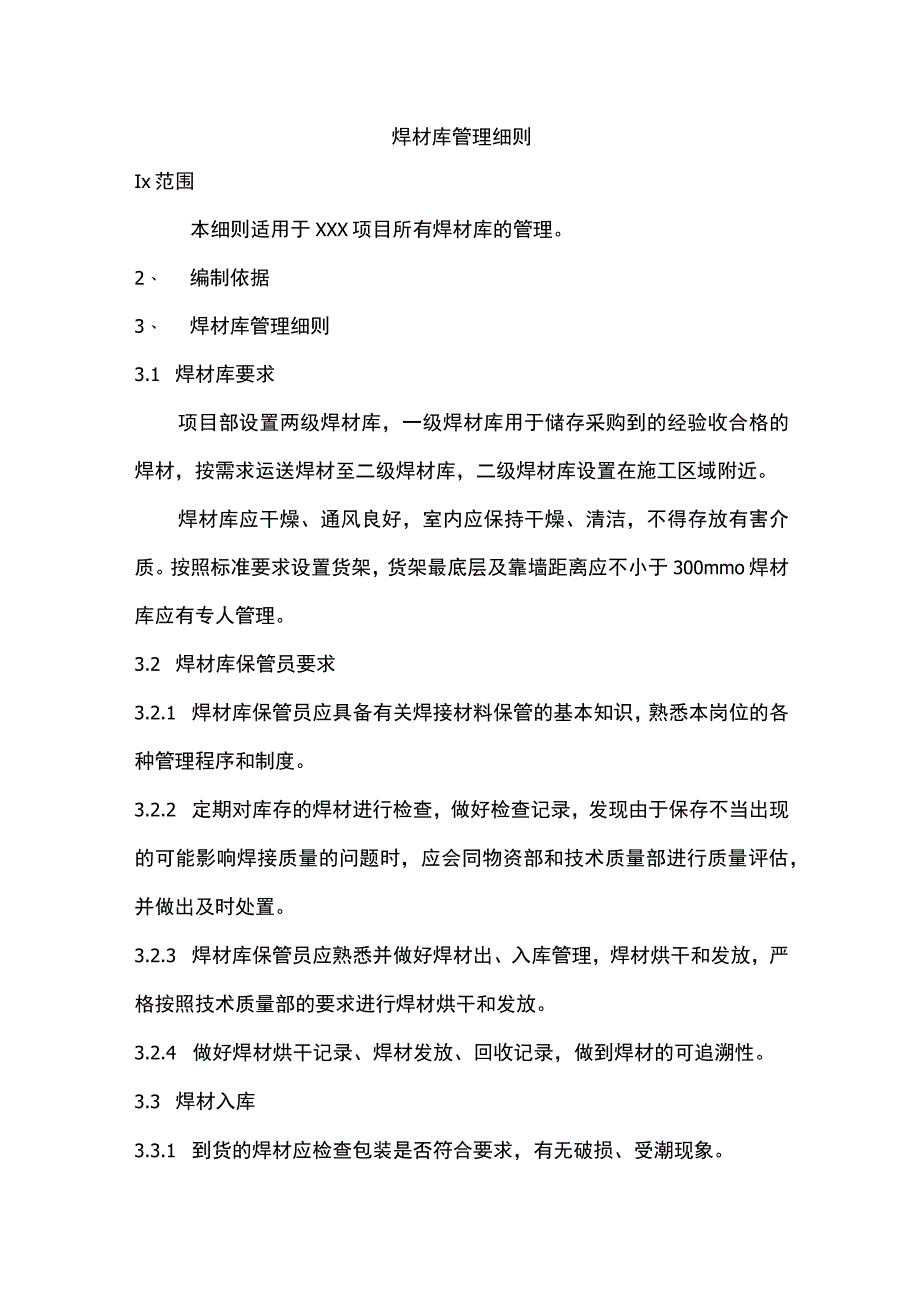

1、焊材库管理细则Ix范围本细则适用于XXX项目所有焊材库的管理。2、 编制依据3、 焊材库管理细则3.1 焊材库要求项目部设置两级焊材库，一级焊材库用于储存采购到的经验收合格的焊材，按需求运送焊材至二级焊材库，二级焊材库设置在施工区域附近。焊材库应干燥、通风良好，室内应保持干燥、清洁，不得存放有害介质。按照标准要求设置货架，货架最底层及靠墙距离应不小于300mmo焊材库应有专人管理。3.2 焊材库保管员要求3.2.1 焊材库保管员应具备有关焊接材料保管的基本知识，熟悉本岗位的各种管理程序和制度。3.2.2 定期对库存的焊材进行检查，做好检查记录，发现由于保存不当出现的可能影响焊接质量的问题时，应

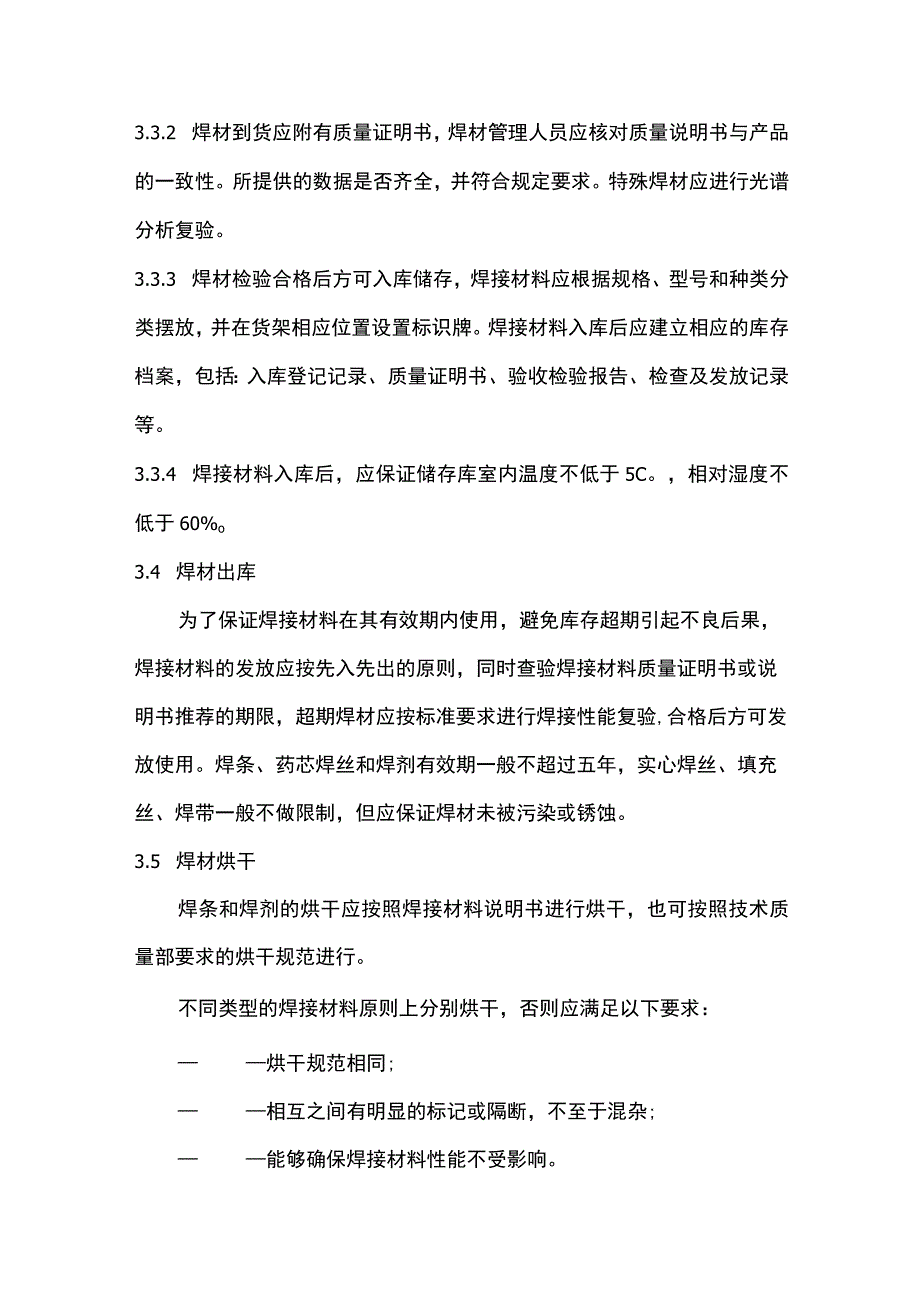

2、会同物资部和技术质量部进行质量评估，并做出及时处置。3.2.3 焊材库保管员应熟悉并做好焊材出、入库管理，焊材烘干和发放，严格按照技术质量部的要求进行焊材烘干和发放。3.2.4 做好焊材烘干记录、焊材发放、回收记录，做到焊材的可追溯性。3.3 焊材入库3.3.1 到货的焊材应检查包装是否符合要求，有无破损、受潮现象。3.3.2 焊材到货应附有质量证明书，焊材管理人员应核对质量说明书与产品的一致性。所提供的数据是否齐全，并符合规定要求。特殊焊材应进行光谱分析复验。3.3.3 焊材检验合格后方可入库储存，焊接材料应根据规格、型号和种类分类摆放，并在货架相应位置设置标识牌。焊接材料入库后应建立相应的
3、库存档案，包括：入库登记记录、质量证明书、验收检验报告、检查及发放记录等。3.3.4 焊接材料入库后，应保证储存库室内温度不低于5C。，相对湿度不低于60%o3.4 焊材出库为了保证焊接材料在其有效期内使用，避免库存超期引起不良后果，焊接材料的发放应按先入先出的原则，同时查验焊接材料质量证明书或说明书推荐的期限，超期焊材应按标准要求进行焊接性能复验,合格后方可发放使用。焊条、药芯焊丝和焊剂有效期一般不超过五年，实心焊丝、填充丝、焊带一般不做限制，但应保证焊材未被污染或锈蚀。3.5 焊材烘干焊条和焊剂的烘干应按照焊接材料说明书进行烘干，也可按照技术质量部要求的烘干规范进行。不同类型的焊接材料原则

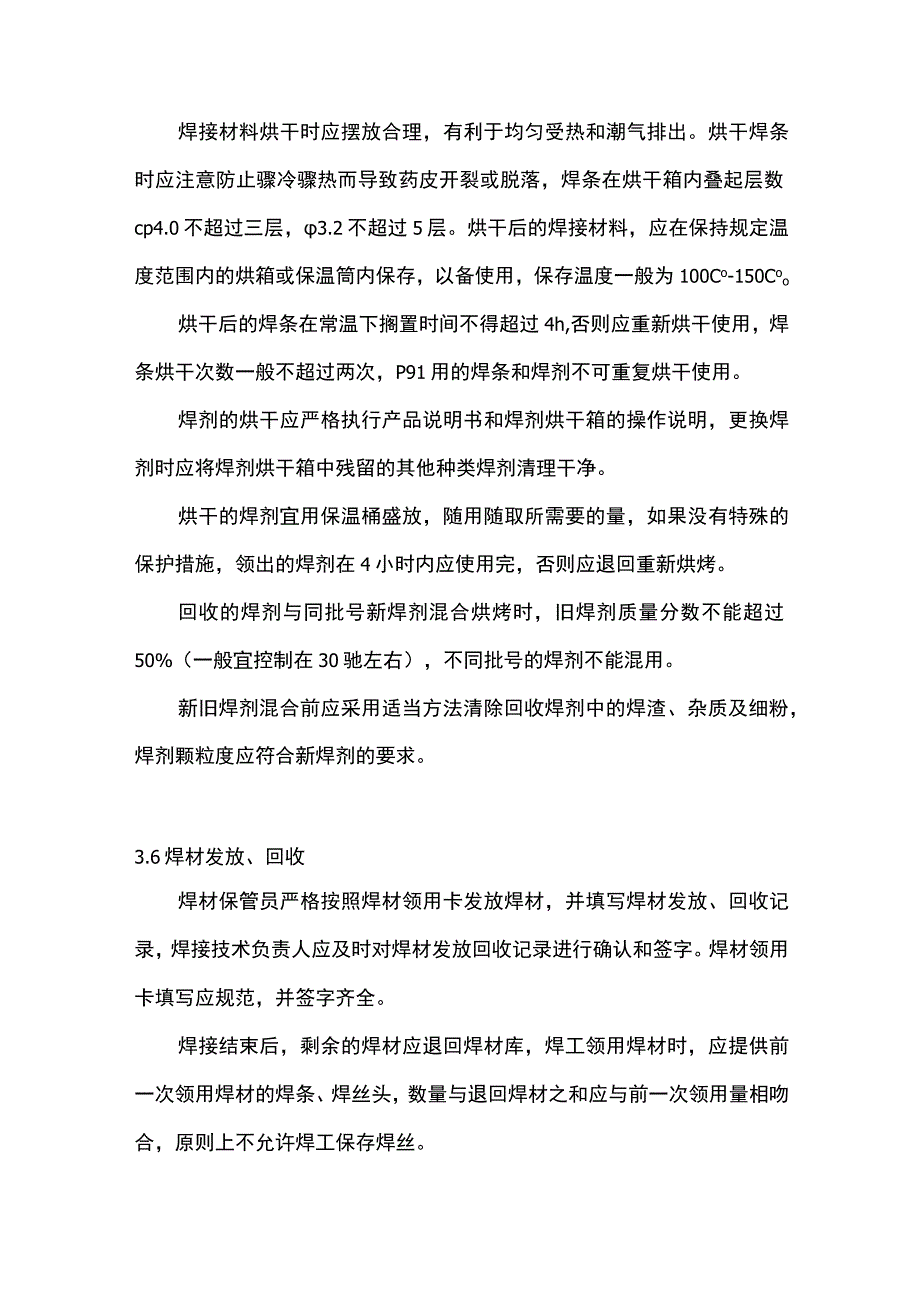

4、上分别烘干，否则应满足以下要求： 烘干规范相同; 相互之间有明显的标记或隔断，不至于混杂; 能够确保焊接材料性能不受影响。焊接材料烘干时应摆放合理，有利于均匀受热和潮气排出。烘干焊条时应注意防止骤冷骤热而导致药皮开裂或脱落，焊条在烘干箱内叠起层数cp4.0不超过三层，3.2不超过5层。烘干后的焊接材料，应在保持规定温度范围内的烘箱或保温筒内保存，以备使用，保存温度一般为100Co-150Coo烘干后的焊条在常温下搁置时间不得超过4h,否则应重新烘干使用，焊条烘干次数一般不超过两次，P91用的焊条和焊剂不可重复烘干使用。焊剂的烘干应严格执行产品说明书和焊剂烘干箱的操作说明，更换焊剂时应将焊剂烘干
5、箱中残留的其他种类焊剂清理干净。烘干的焊剂宜用保温桶盛放，随用随取所需要的量，如果没有特殊的保护措施，领出的焊剂在4小时内应使用完，否则应退回重新烘烤。回收的焊剂与同批号新焊剂混合烘烤时，旧焊剂质量分数不能超过50%（一般宜控制在30驰左右），不同批号的焊剂不能混用。新旧焊剂混合前应采用适当方法清除回收焊剂中的焊渣、杂质及细粉，焊剂颗粒度应符合新焊剂的要求。3.6焊材发放、回收焊材保管员严格按照焊材领用卡发放焊材，并填写焊材发放、回收记录，焊接技术负责人应及时对焊材发放回收记录进行确认和签字。焊材领用卡填写应规范，并签字齐全。焊接结束后，剩余的焊材应退回焊材库，焊工领用焊材时，应提供前一次领用焊材的焊条、焊丝头，数量与退回焊材之和应与前一次领用量相吻合，原则上不允许焊工保存焊丝。
