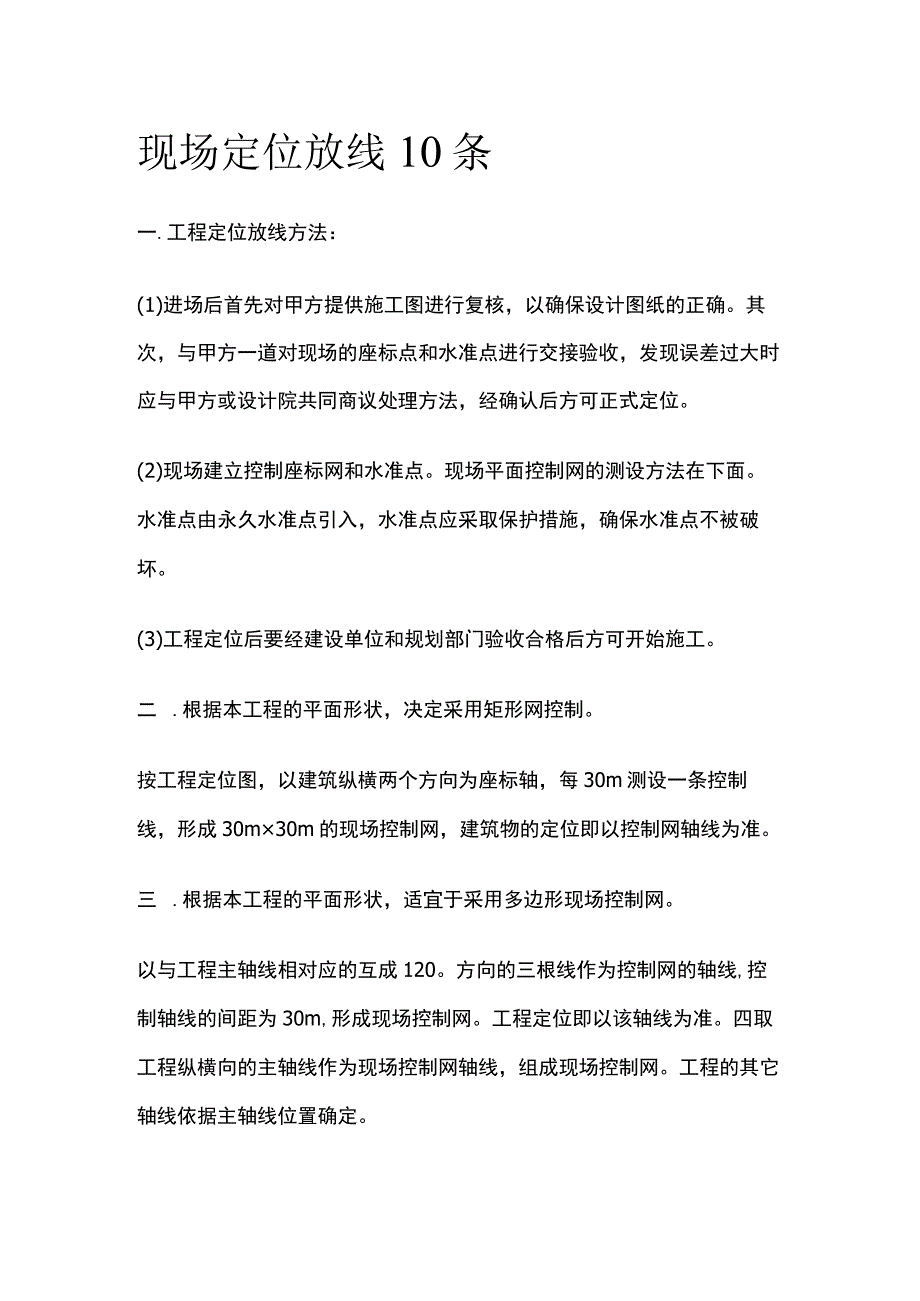

1、现场定位放线10条一.工程定位放线方法：(1)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。(2)现场建立控制座标网和水准点。现场平面控制网的测设方法在下面。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。二 .根据本工程的平面形状，决定采用矩形网控制。按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m30m的现场控制网，建筑物的定位即以控制网轴线为准。三

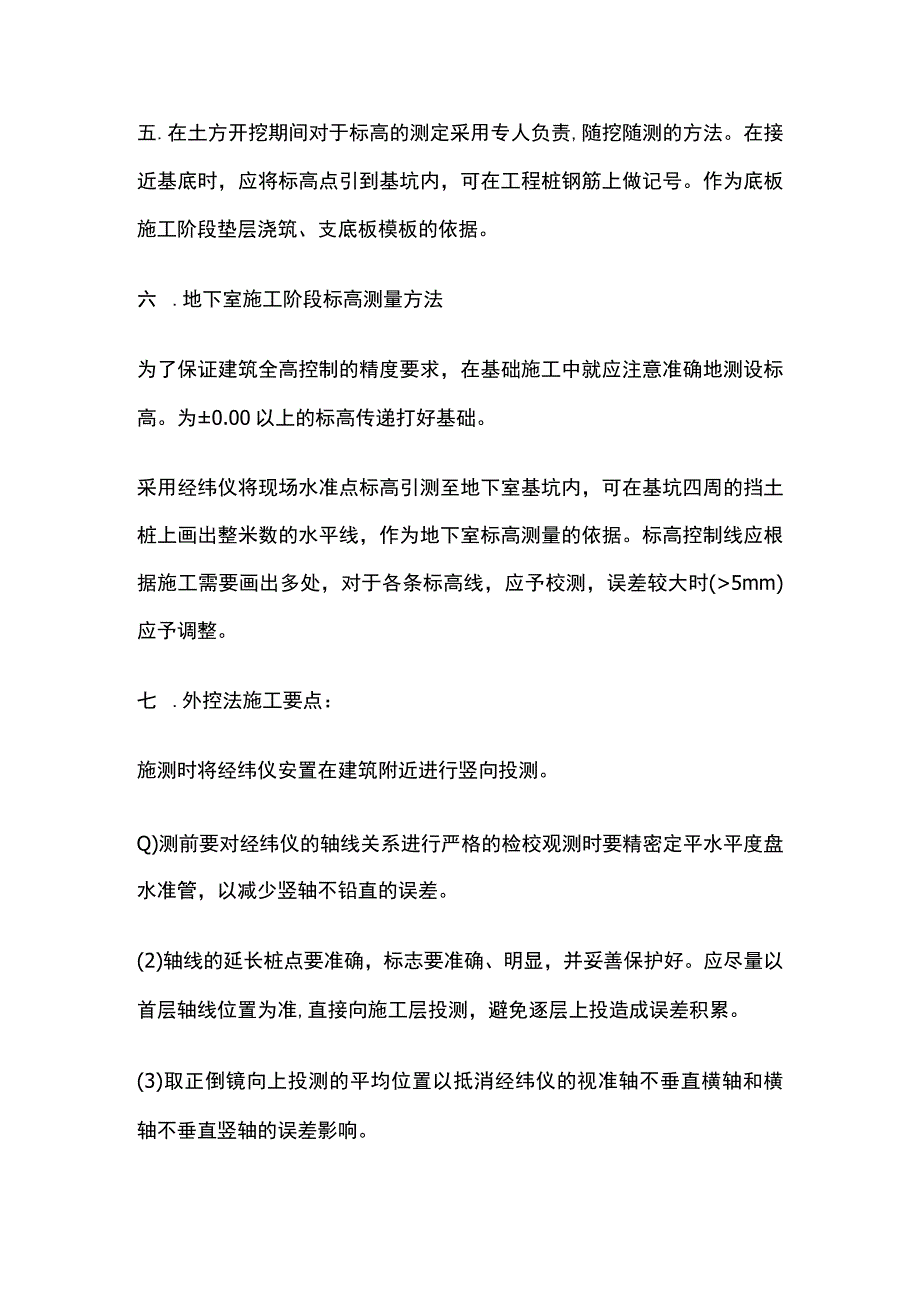

2、.根据本工程的平面形状，适宜于采用多边形现场控制网。以与工程主轴线相对应的互成120。方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。工程定位即以该轴线为准。四取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。工程的其它轴线依据主轴线位置确定。五.在土方开挖期间对于标高的测定采用专人负责,随挖随测的方法。在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。作为底板施工阶段垫层浇筑、支底板模板的依据。六 .地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。为0.00以上的标高传递打好基础。采用经纬仪将现场水准点标高引

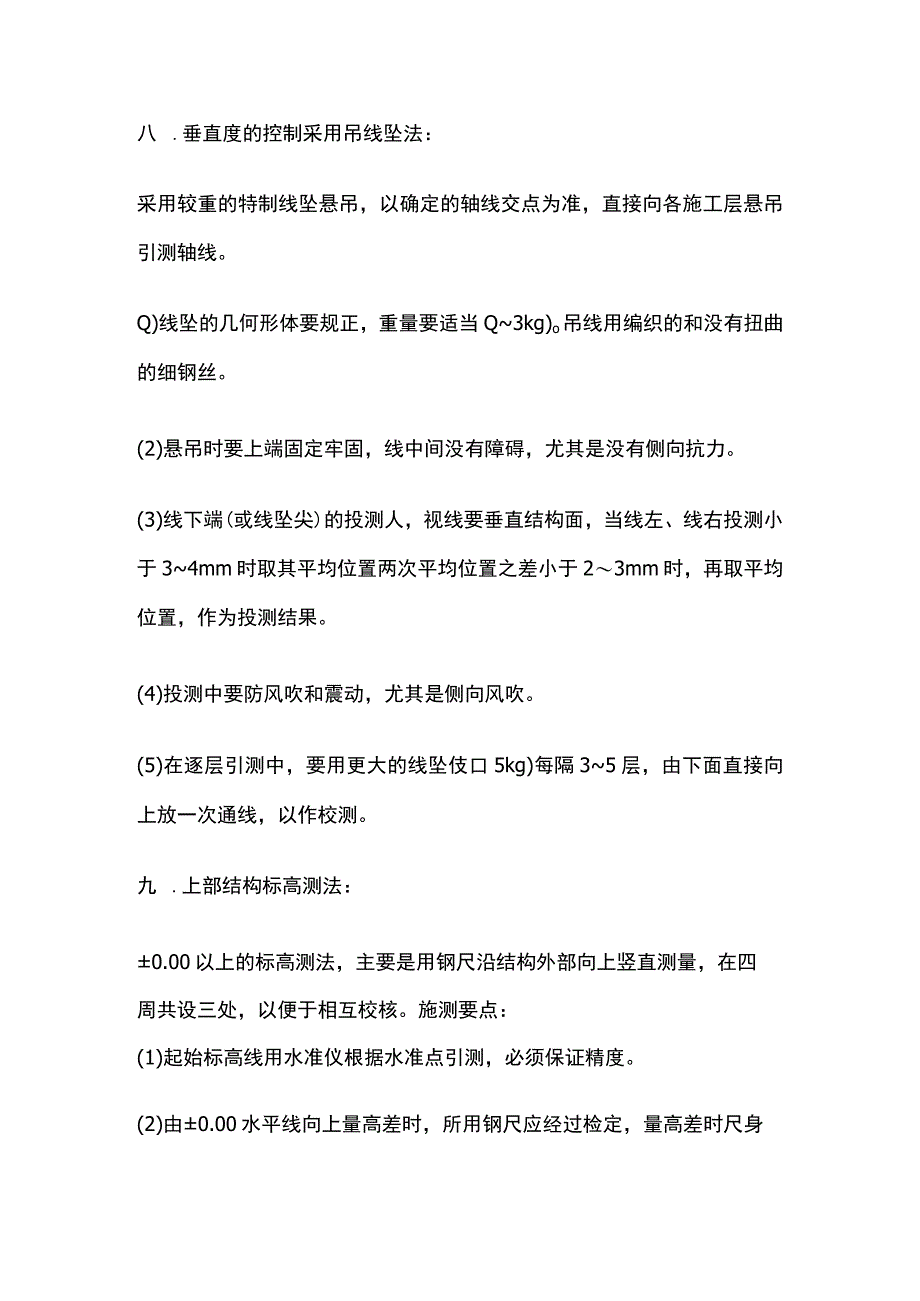

3、测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(5mm)应予调整。七 .外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。Q)测前要对经纬仪的轴线关系进行严格的检校观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。应尽量以首层轴线位置为准,直接向施工层投测，避免逐层上投造成误差积累。(3)取正倒镜向上投测的平均位置以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。八 .垂直度的控制采用吊线坠法：采用较重的
4、特制线坠悬吊，以确定的轴线交点为准，直接向各施工层悬吊引测轴线。Q)线坠的几何形体要规正，重量要适当Q3kg)o吊线用编织的和没有扭曲的细钢丝。(2)悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗力。(3)线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于34mm时取其平均位置两次平均位置之差小于23mm时，再取平均位置，作为投测结果。(4)投测中要防风吹和震动，尤其是侧向风吹。(5)在逐层引测中，要用更大的线坠伎口5kg)每隔35层，由下面直接向上放一次通线，以作校测。九 .上部结构标高测法：0.00以上的标高测法，主要是用钢尺沿结构外部向上竖直测量，在四周共设三处，
