1、铝格栅吊顶安装技术交底全套一、材料准备1铝格栅吊顶以上的构件，管道等需全部喷涂白色涂料。28吊杆用膨胀螺栓固定在钢筋硅板，纵横向间距900;33030卡齿龙骨，间品巨900;44060方通铝合金格栅，间距50;5结构柱周边、垂直于铝格栅吊顶的墙做边龙骨。二、机具准备冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗、拉娜枪、钳子、扳子、钢尺等。三、作业条件1吊顶工程在施工前应熟悉施工现场、图纸及设计说明。2施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验完毕。3材料进场验收记录和复验报告，技术交底记录。4安装格栅前，吊顶内的

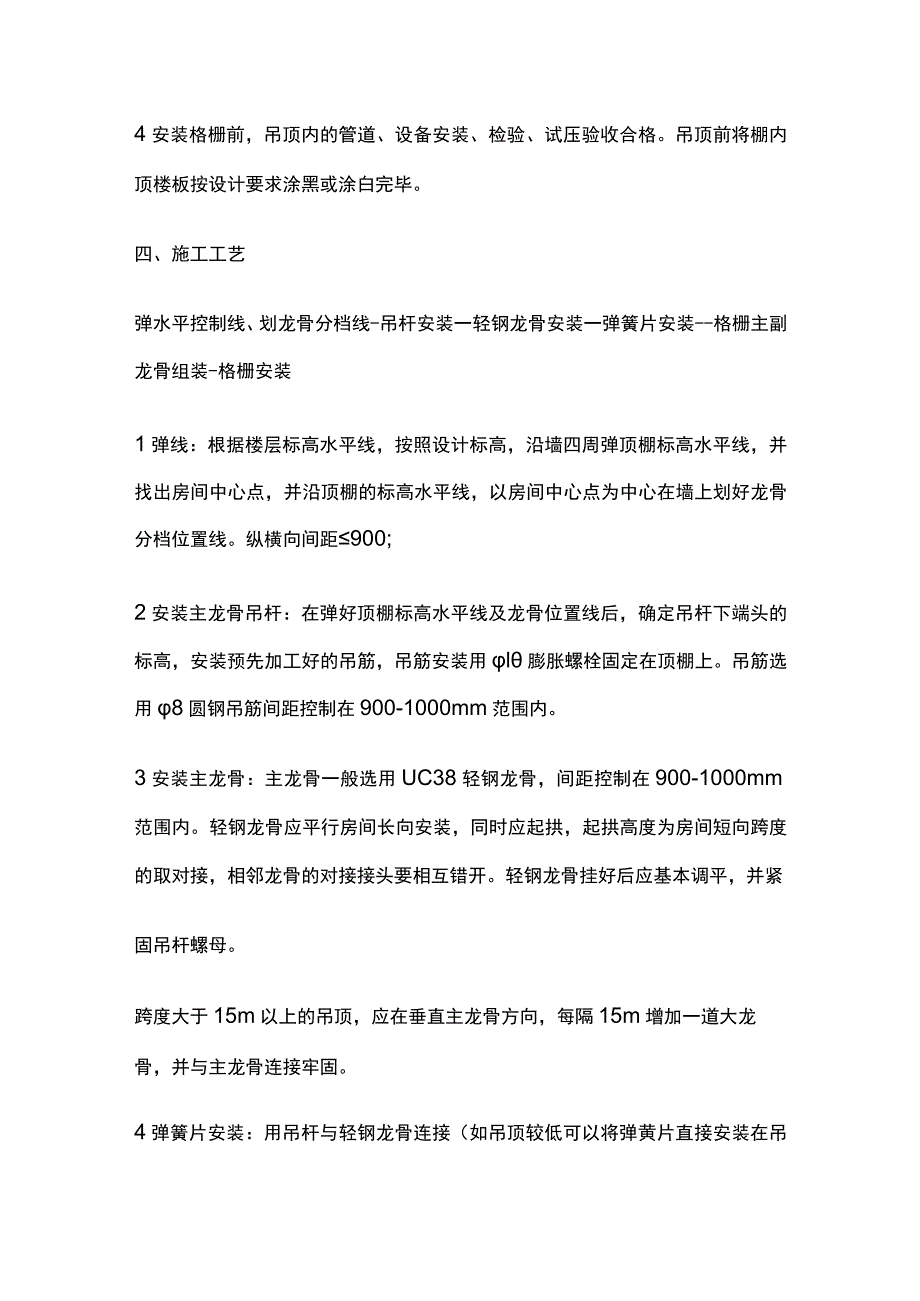

2、管道、设备安装、检验、试压验收合格。吊顶前将棚内顶楼板按设计要求涂黑或涂白完毕。四、施工工艺弹水平控制线、划龙骨分档线-吊杆安装一轻钢龙骨安装一弹簧片安装-格栅主副龙骨组装-格栅安装1弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档位置线。纵横向间距900;2安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用l膨胀螺栓固定在顶棚上。吊筋选用8圆钢吊筋间距控制在900-1000mm范围内。3安装主龙骨：主龙骨一般选用UC38轻钢龙骨，间距控制在90

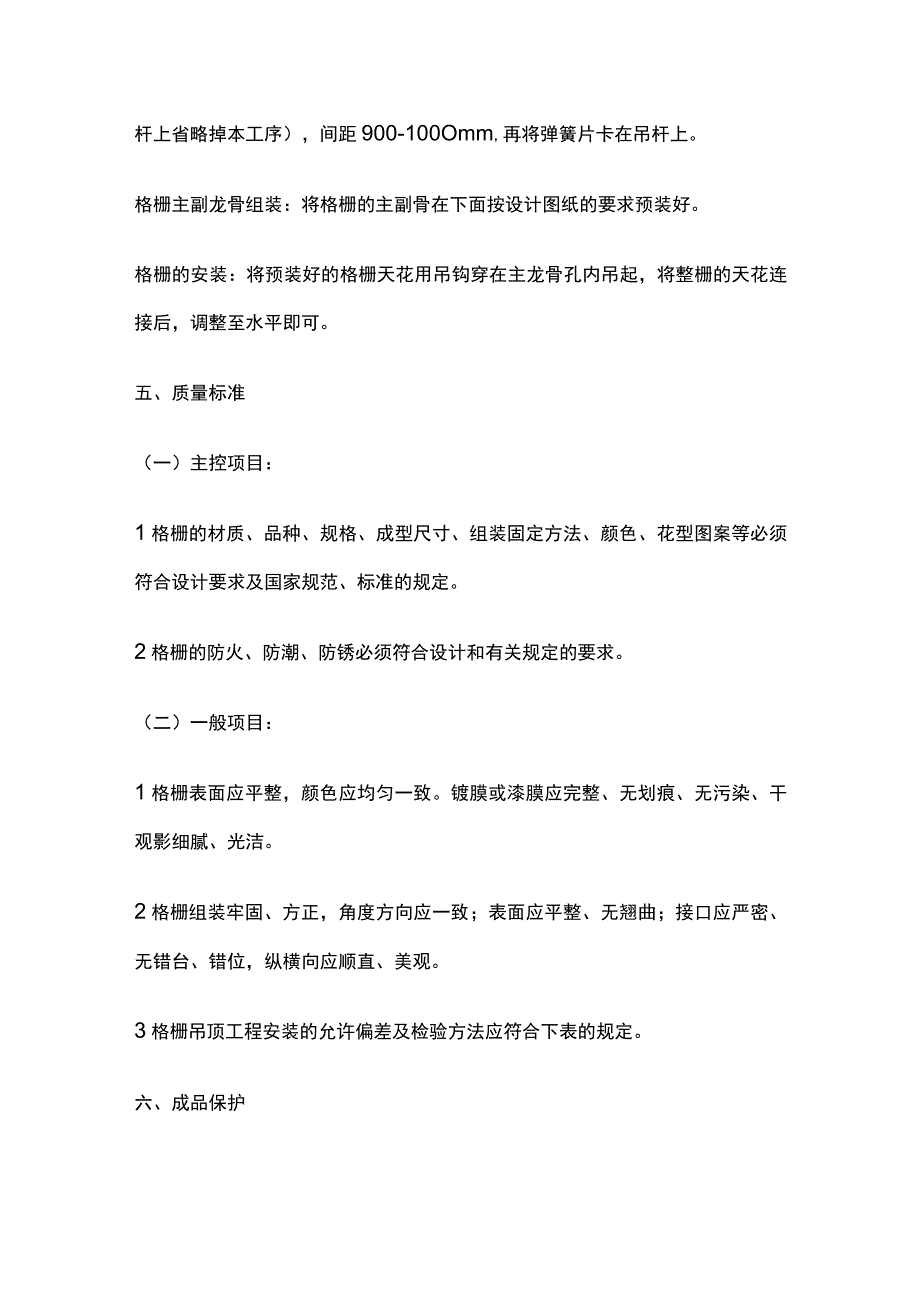

3、0-1000mm范围内。轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间短向跨度的取对接，相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平，并紧固吊杆螺母。跨度大于15m以上的吊顶，应在垂直主龙骨方向，每隔15m增加一道大龙骨，并与主龙骨连接牢固。4弹簧片安装：用吊杆与轻钢龙骨连接（如吊顶较低可以将弹黄片直接安装在吊杆上省略掉本工序），间距900-100Omm,再将弹簧片卡在吊杆上。格栅主副龙骨组装：将格栅的主副骨在下面按设计图纸的要求预装好。格栅的安装：将预装好的格栅天花用吊钩穿在主龙骨孔内吊起，将整栅的天花连接后，调整至水平即可。五、质量标准（一）主控项目：1格栅的材质、品种、
4、规格、成型尺寸、组装固定方法、颜色、花型图案等必须符合设计要求及国家规范、标准的规定。2格栅的防火、防潮、防锈必须符合设计和有关规定的要求。（二）一般项目：1格栅表面应平整，颜色应均匀一致。镀膜或漆膜应完整、无划痕、无污染、干观影细腻、光洁。2格栅组装牢固、方正，角度方向应一致；表面应平整、无翘曲；接口应严密、无错台、错位，纵横向应顺直、美观。3格栅吊顶工程安装的允许偏差及检验方法应符合下表的规定。六、成品保护1轻钢龙骨及格栅安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不得固定在通风管道及其他设备官道上。2轻钢骨架、格栅及其他吊顶材料在入场存放、使用过程中应严格管理，格栅上不宜放置其他材
5、料，保证格栅不变形。3施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等注意保护，防止污损。4已装轻钢骨架不得上人踩踏。其他工程吊挂件或重物严禁吊于轻钢骨架上。七、应注意的问题1吊顶龙骨必须牢固、平整；可利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按水平标准线和规方线组装周边骨架。受力节点应安装严密、牢固，保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，相互适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。2吊顶面层必须平整：施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨倾斜。龙骨安装完毕，经检查合格后再安装格栅。吊件必须安装牢固，严禁松
6、动变形。龙骨分格的几何尺寸必须符合设计要求和格栅的模数。格栅的品种、规格应符合设计要求,外观质量必须符合材料技术标准的规格。3大于3kg重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。4高处作业应符合建筑施工高处作业安全技术规范(JGJ80-2016)的相关规定；脚手架搭设应符合有关规范要求。现场用电应符合施工现场临时用电安全技术规范(JGJ46-2005)的相关规定。八、安全措施1作业人员入场前必须经入场教育考试合格后方可上岗作业；2作业人员进入施工现场必须戴合格的安全帽,系好下额带,锁好带口；严禁赤背，穿拖鞋；3作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹；4登高(2米以
7、上)作业时必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内；5施工中使用的电动工具及电气设备，均应符合国家现行标准施工现场临时用电安全技术规范JGJ462005的规定；施工中所用的电动工具及电气设备的安装必须由专业电工完成。6脚手架搭设应符合现行地方标准。脚手架上置物重量不得超过规定荷载，脚手板应固定,探头板长度不得大于15CM;7施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作,确保安全。在高处作业时,上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内；8使用高凳必须结实，高度不超过1.5米，超过时支搭脚手架，使用梯子高度不超过两米，角度为60-70,两腿之间用钢丝绳拉接，人不允许在楼顶作业，使用移动式架子要稳固，作业面四周有护身栏，每天做到活完料净脚下清，安装时要按程序将每个配件固定好，2kg（含）以上的材料必须两人同时搬运，严禁私自拆除任何防护设施。
