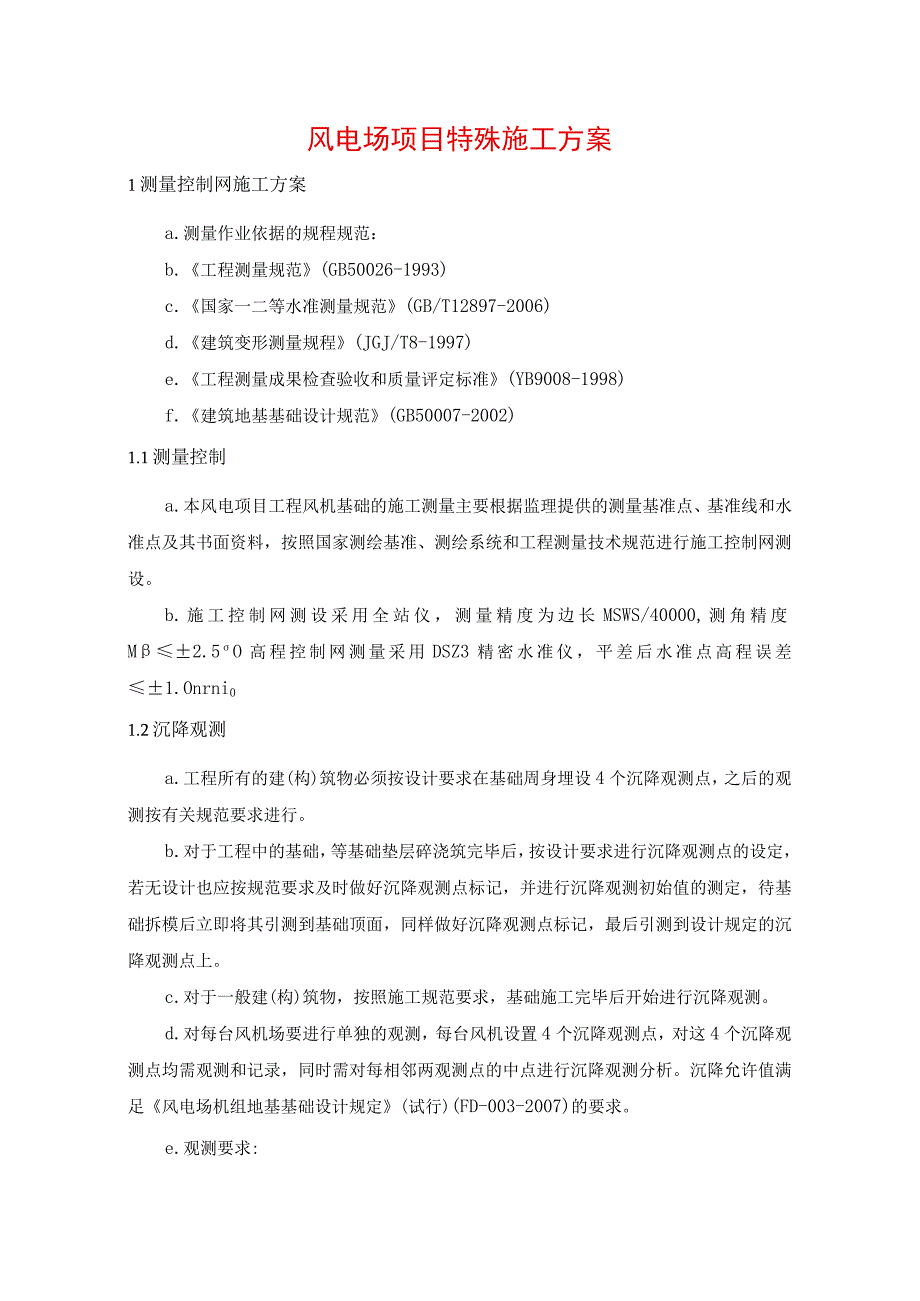

1、风电场项目特殊施工方案1测量控制网施工方案a.测量作业依据的规程规范：b.工程测量规范(GB50026-1993)c.国家一二等水准测量规范(GB/T12897-2006)d.建筑变形测量规程(JGJ/T8-1997)e.工程测量成果检查验收和质量评定标准(YB9008-1998)f.建筑地基基础设计规范(GB50007-2002)1.1测量控制a.本风电项目工程风机基础的施工测量主要根据监理提供的测量基准点、基准线和水准点及其书面资料，按照国家测绘基准、测绘系统和工程测量技术规范进行施工控制网测设。b.施工控制网测设采用全站仪，测量精度为边长MSWS/40000,测角精度M2.5O高程控制网
2、测量采用DSZ3精密水准仪，平差后水准点高程误差1.Onrni01.2沉降观测a.工程所有的建(构)筑物必须按设计要求在基础周身埋设4个沉降观测点，之后的观测按有关规范要求进行。b.对于工程中的基础，等基础垫层碎浇筑完毕后，按设计要求进行沉降观测点的设定，若无设计也应按规范要求及时做好沉降观测点标记，并进行沉降观测初始值的测定，待基础拆模后立即将其引测到基础顶面，同样做好沉降观测点标记，最后引测到设计规定的沉降观测点上。c.对于一般建(构)筑物，按照施工规范要求，基础施工完毕后开始进行沉降观测。d.对每台风机场要进行单独的观测，每台风机设置4个沉降观测点，对这4个沉降观测点均需观测和记录，同时

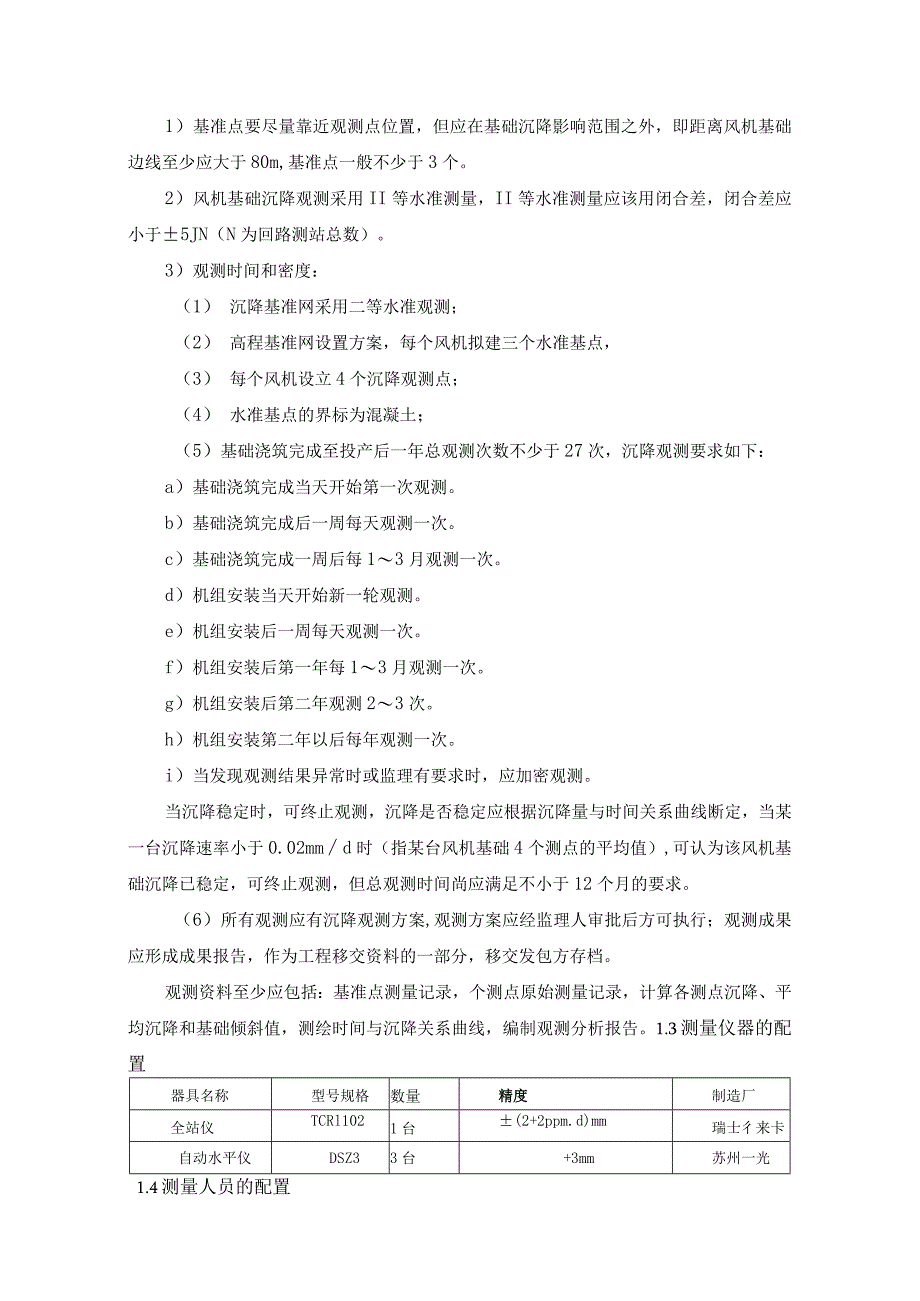

3、需对每相邻两观测点的中点进行沉降观测分析。沉降允许值满足风电场机组地基基础设计规定(试行)(FD-003-2007)的要求。e.观测要求:1）基准点要尽量靠近观测点位置，但应在基础沉降影响范围之外，即距离风机基础边线至少应大于80m,基准点一般不少于3个。2）风机基础沉降观测采用II等水准测量，II等水准测量应该用闭合差，闭合差应小于5JN（N为回路测站总数）。3）观测时间和密度：（1） 沉降基准网采用二等水准观测；（2） 高程基准网设置方案，每个风机拟建三个水准基点，（3） 每个风机设立4个沉降观测点；（4） 水准基点的界标为混凝土；（5）基础浇筑完成至投产后一年总观测次数不少于27次，沉降
4、观测要求如下：a）基础浇筑完成当天开始第一次观测。b）基础浇筑完成后一周每天观测一次。c）基础浇筑完成一周后每13月观测一次。d）机组安装当天开始新一轮观测。e）机组安装后一周每天观测一次。f）机组安装后第一年每13月观测一次。g）机组安装后第二年观测23次。h）机组安装第二年以后每年观测一次。i）当发现观测结果异常时或监理有要求时，应加密观测。当沉降稳定时，可终止观测，沉降是否稳定应根据沉降量与时间关系曲线断定，当某一台沉降速率小于0.02mmd时（指某台风机基础4个测点的平均值）,可认为该风机基础沉降已稳定，可终止观测，但总观测时间尚应满足不小于12个月的要求。（6）所有观测应有沉降观测方

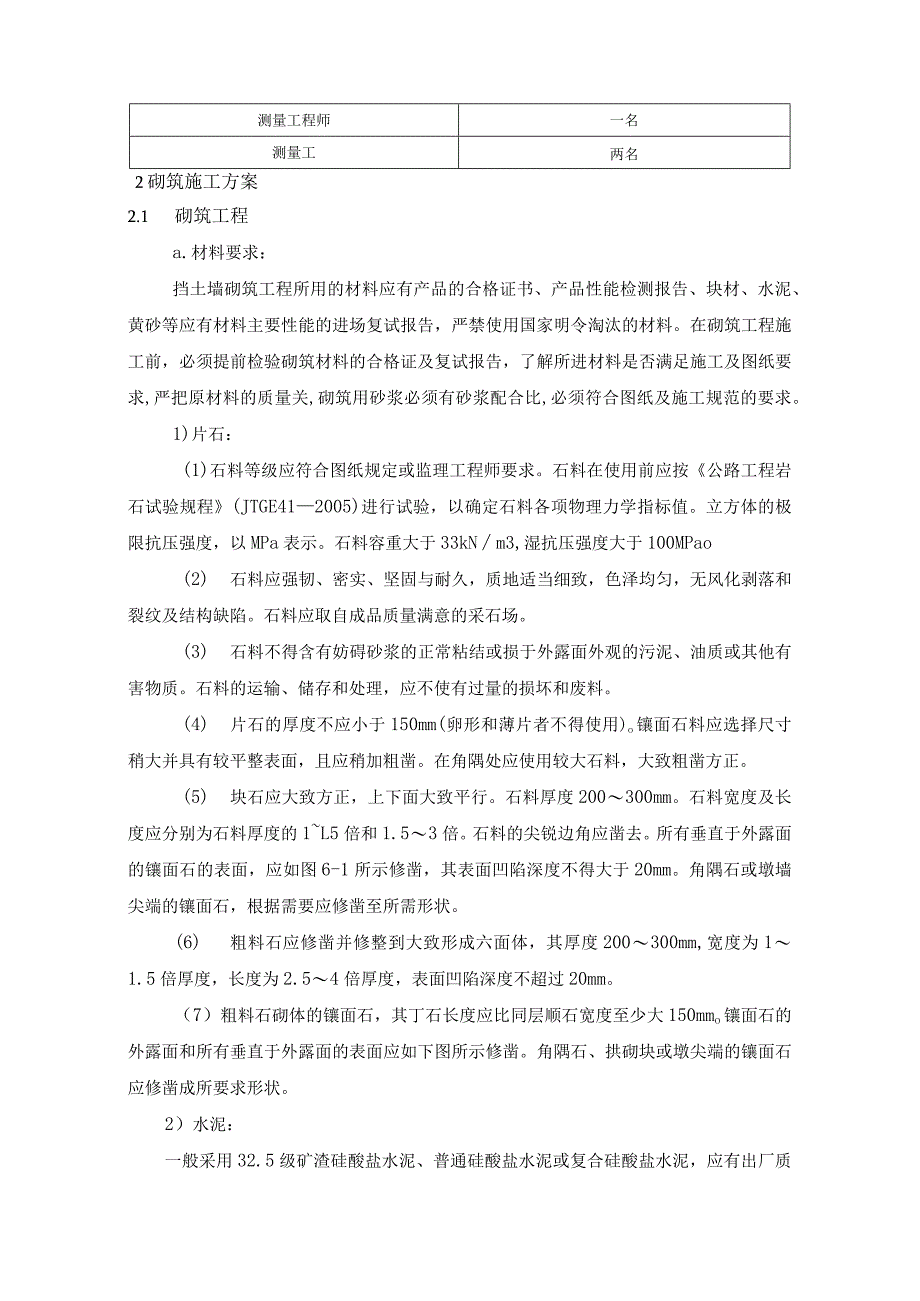

5、案,观测方案应经监理人审批后方可执行；观测成果应形成成果报告，作为工程移交资料的一部分，移交发包方存档。观测资料至少应包括：基准点测量记录，个测点原始测量记录，计算各测点沉降、平均沉降和基础倾斜值，测绘时间与沉降关系曲线，编制观测分析报告。1.3测量仪器的配置器具名称型号规格数量精度制造厂全站仪TCRl1021台(2+2ppm.d)mm瑞士彳来卡自动水平仪DSZ33台+3mm苏州一光1.4测量人员的配置测量工程师一名测量工两名2砌筑施工方案2.1 砌筑工程a.材料要求：挡土墙砌筑工程所用的材料应有产品的合格证书、产品性能检测报告、块材、水泥、黄砂等应有材料主要性能的进场复试报告，严禁使用国家明
6、令淘汰的材料。在砌筑工程施工前，必须提前检验砌筑材料的合格证及复试报告，了解所进材料是否满足施工及图纸要求,严把原材料的质量关,砌筑用砂浆必须有砂浆配合比,必须符合图纸及施工规范的要求。1)片石：(1)石料等级应符合图纸规定或监理工程师要求。石料在使用前应按公路工程岩石试验规程(JTGE412005)进行试验，以确定石料各项物理力学指标值。立方体的极限抗压强度，以MPa表示。石料容重大于33kNm3,湿抗压强度大于100MPao(2) 石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷。石料应取自成品质量满意的采石场。(3) 石料不得含有妨碍砂浆的正常粘结或损于外
7、露面外观的污泥、油质或其他有害物质。石料的运输、储存和处理，应不使有过量的损坏和废料。(4) 片石的厚度不应小于150mm(卵形和薄片者不得使用)o镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。(5) 块石应大致方正，上下面大致平行。石料厚度200300mm。石料宽度及长度应分别为石料厚度的1L5倍和1.53倍。石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面，应如图6-1所示修凿，其表面凹陷深度不得大于20mm。角隅石或墩墙尖端的镶面石，根据需要应修凿至所需形状。(6) 粗料石应修凿并修整到大致形成六面体，其厚度200300mm,宽度为11.
8、5倍厚度，长度为2.54倍厚度，表面凹陷深度不超过20mm。（7）粗料石砌体的镶面石，其丁石长度应比同层顺石宽度至少大150mmo镶面石的外露面和所有垂直于外露面的表面应如下图所示修凿。角隅石、拱砌块或墩尖端的镶面石应修凿成所要求形状。2）水泥：一般采用32.5级矿渣硅酸盐水泥、普通硅酸盐水泥或复合硅酸盐水泥，应有出厂质量证明。水泥进场使用前，应分批对强度、安定性进行复检。如遇水泥标号不明或出厂时间超过三个月时，应进行复查试验，并按试验结果使用。不同品种的水泥，不得混合使用。3）砂：一般用中砂，过5mm孔径筛子并不应含有杂物；砂含泥量，对水泥砂浆和强度等级2M10的水泥砂浆，不应超过5%；人工
9、砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。4）砂浆严格按配合比配制，计量准确，保证搅拌时间。砂浆筒度、分层度应满足要求。不使用废品水泥；为使砂浆具有良好的保水性，应掺入无机或有机塑化剂，不应采取增加水泥用量的方法。2.2 施工要求a.一般要求：1）在砌筑前每一石块均应用干净水洗净并使其彻底饱和，其垫层亦应干净并湿润。所有石块均应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。垂直缝的满浆系先将已砌好的石块的侧面抹浆，然后用侧压砌置下一相邻石块；或石块就位后灌入砂浆。2）所有石料均按层砌筑。当砌体相当长时，应分为几段。砌筑时相邻段高差不大于1.2m,段与段间设伸缩缝或沉降
10、缝，各段水平砌缝应一致。3）先铺砌角隅石及镶面石，然后铺砌帮衬石，最后铺砌腹石。角隅石或镶面石应与帮衬石互相锁合。4）如果石块松动或砌缝开裂，应将石块提起，垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。5）在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mmo如若不能按这样将外露缝勾缝，应在砂浆未凝固前，将砌缝砂浆括深不小于20mm,为以后勾缝作准备。6）勾好缝或灌好浆的砌体在完工后，视水泥种类及气候情况，在714d内应加强养生。7）所有灰缝应满填砂浆。8）在软弱地基上修筑的砌石工程，应在软基处理达到图纸规定及监理工程师批准的沉降期终了之后进行。b.片石砌体：片石应分层砌筑，一般23层
11、组成一个工作层，每一工作层应大致找平。应选用具有比较整齐表面的大尺寸石块作为角隅石及镶面石。相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结。竖缝应与邻层的竖缝错开。一般平缝与竖缝宽度，当用水泥砂浆砌筑时不大于40mm。可以用厚度不比缝宽大的石片填塞宽的竖缝，且石片应被砂浆包裹。c.块石砌体：1） 块石砌体应成行铺砌，并砌成大致水平层次。镶面石应按一丁一顺或二丁二顺砌筑。任何层次石块应与邻层石块搭接至少80mmo砂浆砌筑缝宽应不大于30rnio2） 帮衬石及腹石的竖缝应相互错开，砂浆砌筑平缝宽度不应大于30mm,竖缝宽度不应大于40mm；当用小石子混凝土砌筑时，砌缝不大于50mm。d.
12、粗料石砌体1）粗料石砌体应成行铺砌并砌成水平层次。在铺砌前，应选择石料，使各层在厚度、外观及类别上相匹配。2）任何镶面石应是一丁一顺（见上图）砌筑。缝为竖缝及平缝，粗料石缝宽不大于20mm,混凝土预制块缝宽不大于IOnm1。任何镶面石块应与邻层石块搭接，其搭接长度不小于Iooninb同时在丁石的上层或下层不宜有竖缝。e.浆砌块石挡土墙：1）墙体砌筑工程施工前，应对轴线、标高进行复核。2）墙砌体工程施工应设计尺寸标杆（线），并应根据设计要求及块材规格和墙体尺寸要求砌筑。3)确保砂浆试块的强度满足规范要求：砂浆试块制作时底砖的干燥度、制作工艺、养护方法应符合要求。4)提高砌筑砂浆饱满度，防止出现透
13、缝、假缝：砌筑宜采用铺浆砌筑，砂浆必须饱满，叠砌面的粘灰面积应大于80机f.排水沟：1)当排水沟置于填土上，填土宜采用土石方混合填筑并压实，在经监理人检验同意后，方可开始砌筑，以防出现不均匀沉陷。当有渗透水时，应及时排除，以免基础在砂浆初凝前遭水浸害。2)排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧形。3)砌体应采用铺浆法分层坐浆砌筑，砂浆稠度应为35cm。浆砌石铺砌时，砌缝砂浆应饱满，沟身不漏水。砌筑完成后，排水沟外表面应进行砂浆抹面。4)在砌筑过程中应经常校正线杆，以保证砌体各部尺寸符合图纸要求。砌石体尺寸和位置的允许偏差，不应超过GB502032002的规定。浆砌边沟、排水沟、
14、截水沟检查项目项次检查项目规定值或允许偏差检查方法1砂浆强度(UPa)在合格标准内用JTGF80/1-2004附录F检查2轴线偏差(mm)50经纬仪：每20Om测5点3沟底高程(nun)50水准仪：每20Om测5点4墙面直顺度(mm)或坡度30或不陡于图纸规定20m拉线，坡度尺：每200m查2点5断面尺寸(mm)30尺量：每20Om查2点6铺砌厚度(mm)不小于图纸规定尺量：每20Onl查2点7基础垫层宽、厚(mm)不小于图纸规定尺量：每200m查2点2.3挡墙砌筑a.挡土墙砌筑前先进行施工放样，砌筑时应先两面立杆挂线或样板挂线,外面线应顺直整齐，逐层收坡；砌筑过程中经常校正线杆，以保证砌体各
