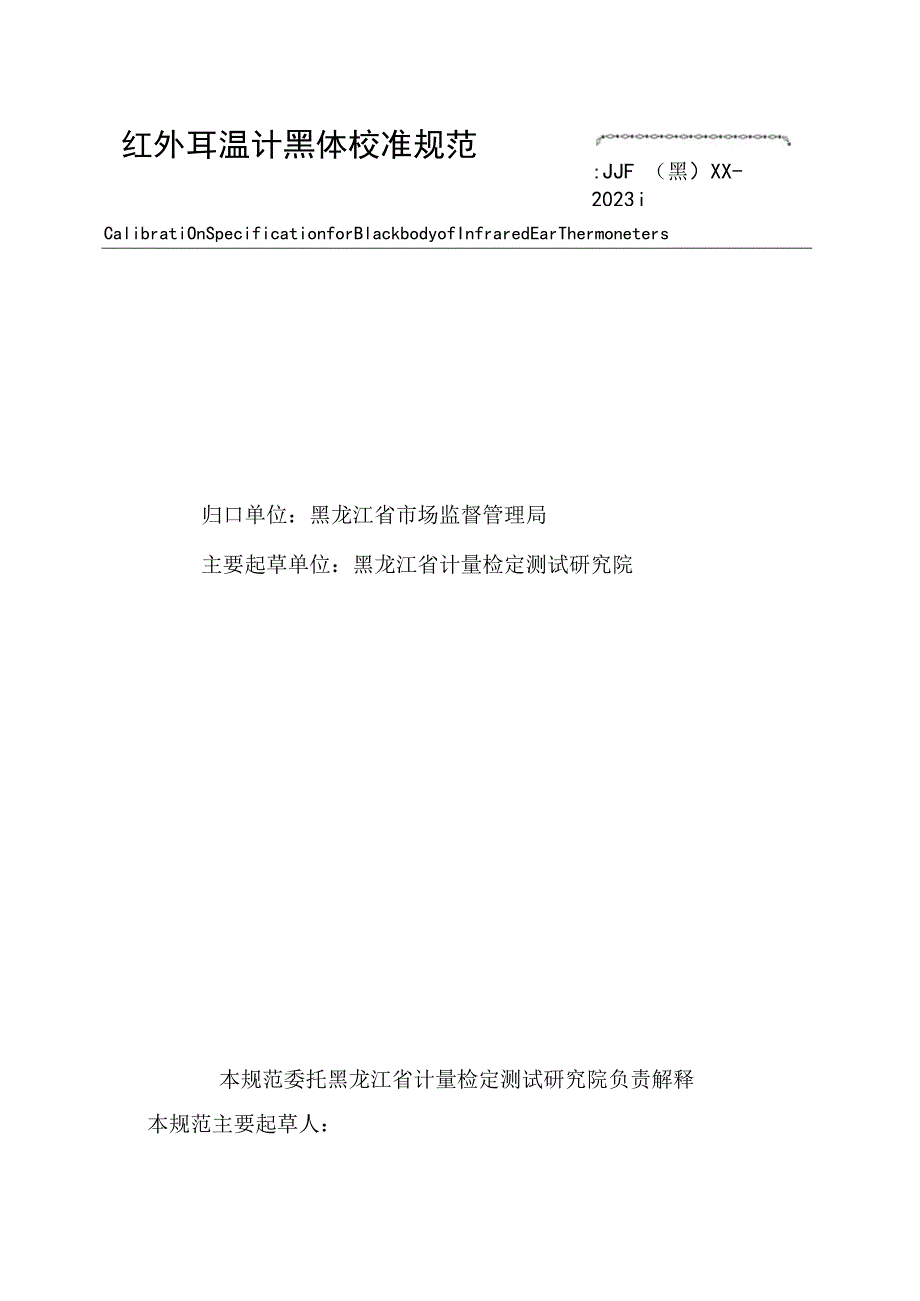

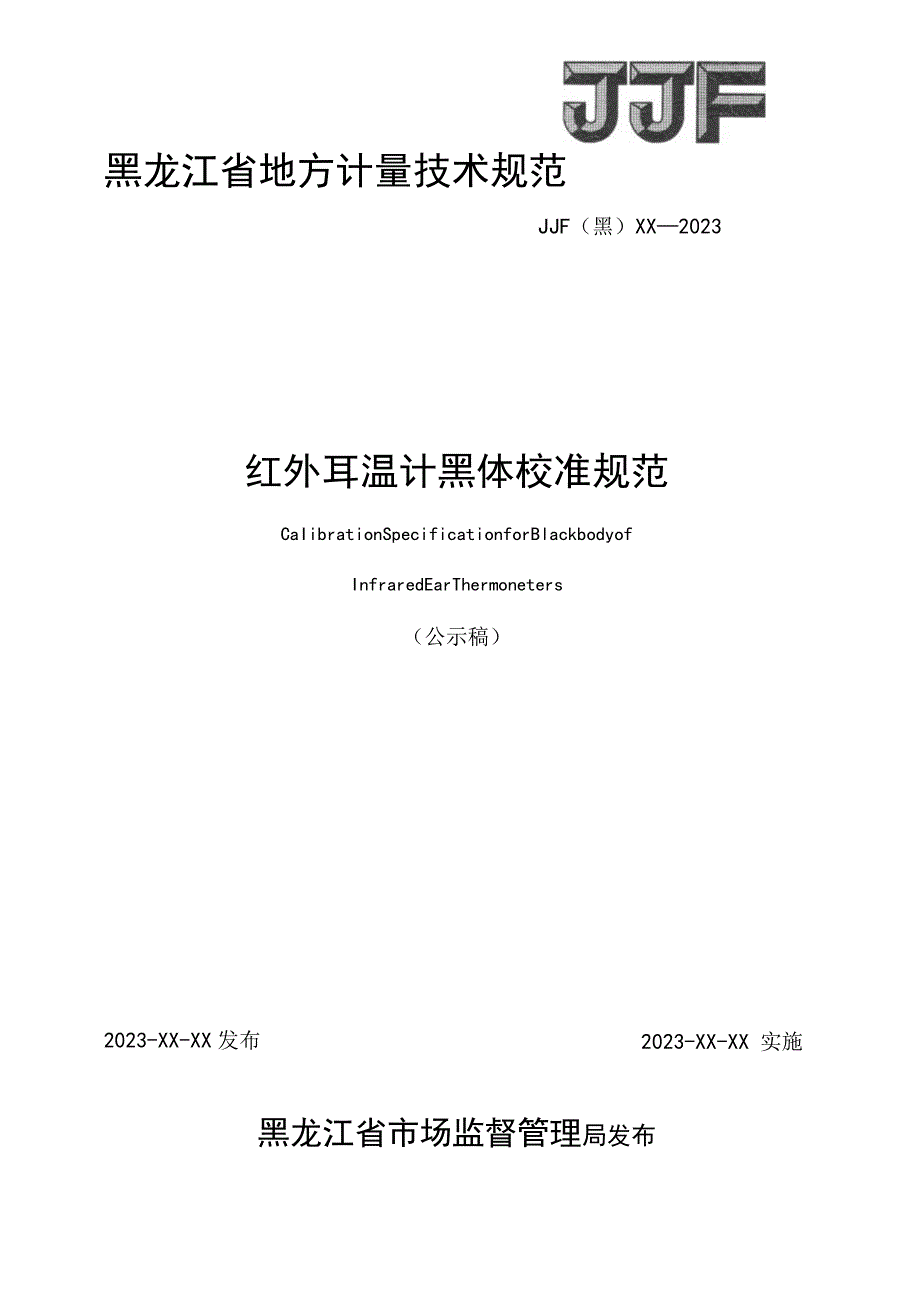

1、黑龙江省地方计量技术规范JJF(黑)XX2023红外耳温计黑体校准规范CaIibrationSpecificationforBlackbodyofInfraredEarThermoneters(公示稿)2023-XX-XX 实施2023-XX-XX发布黑龙江省市场监督管理局发布:JJF (黑)XX-2023j红外耳温计黑体校准规范CalibratiOnSpecificationforBlackbodyofInfraredEarThermoneters归口单位:黑龙江省市场监督管理局主要起草单位:黑龙江省计量检定测试研究院本规范委托黑龙江省计量检定测试研究院负责解释本规范主要起草人:田钢(黑龙江

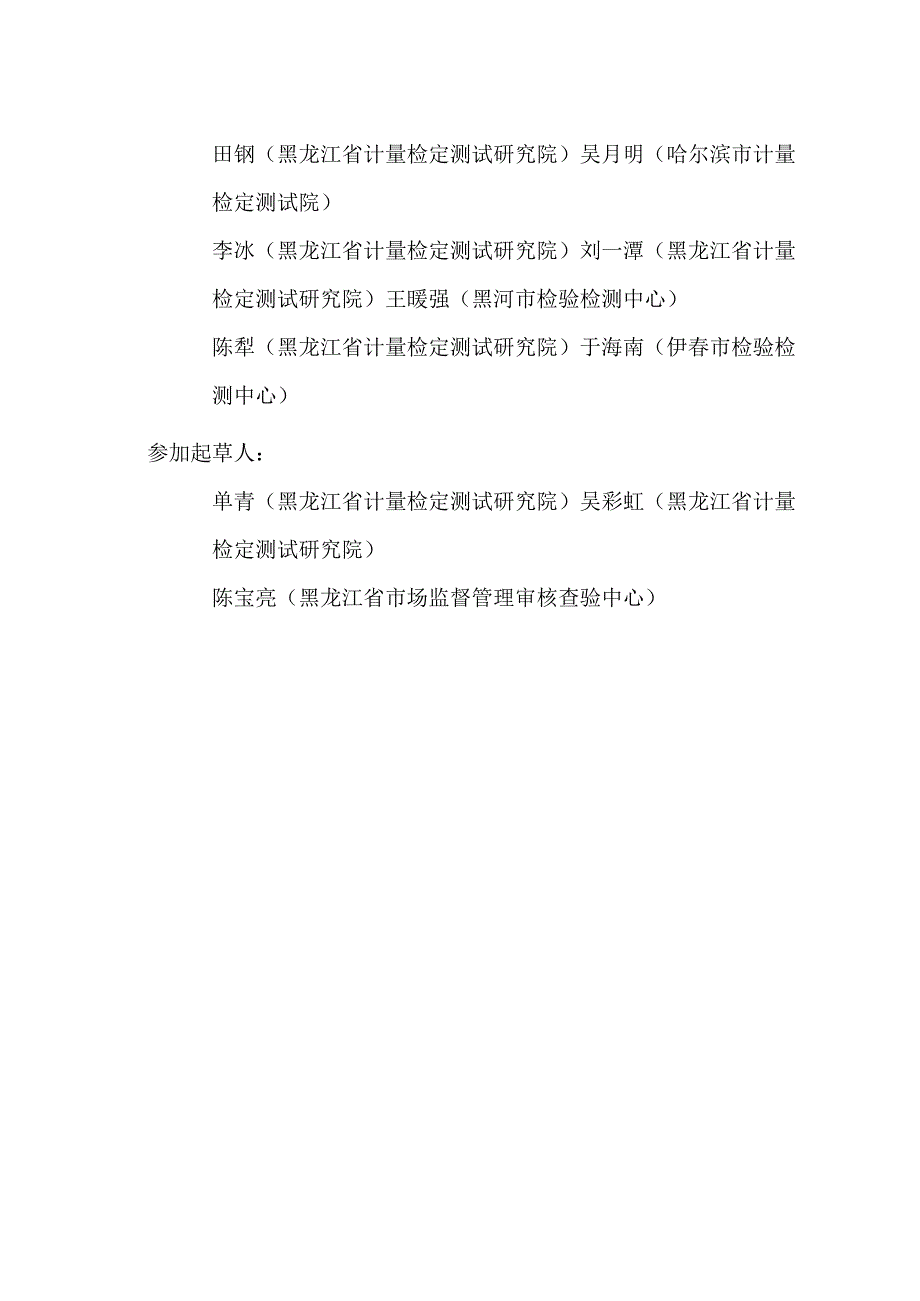

2、省计量检定测试研究院)吴月明(哈尔滨市计量检定测试院)李冰(黑龙江省计量检定测试研究院)刘一潭(黑龙江省计量检定测试研究院)王暖强(黑河市检验检测中心)陈犁(黑龙江省计量检定测试研究院)于海南(伊春市检验检测中心)参加起草人:单青(黑龙江省计量检定测试研究院)吴彩虹(黑龙江省计量检定测试研究院)陈宝亮(黑龙江省市场监督管理审核查验中心)弓I言(II)1范围(1)2引用文件(1)3术语(1)3.1 空腔黑体辐射源(1)3.2 有效发射率(1)3.3 有效亮度温度(1)4概述(1)5计量特性(1)6校准条件(1)6.1 环境条件(1)6.2 测量标准及其他设备(2)7校准项目和校准方法(2)7.1

3、 校准项目(2)7.2 校准方法(2)7.3 校准步骤(2)7.4 数据处理(3)8校准结果表达(3)9复校时间间隔(4)附录A红外耳温计黑体校准记录(推荐)格式(5)附录B校准证书结果内页(推荐)格式(6)附录C红外耳温计黑体亮度温度校准结果不确定度评定示例(7)引言JJF1071-2010国家计量校准规范编写规则、JJFloOl-2011通用计量术语及定义、JJF1059.1-2012测量不确定度评定与表示共同构成本规范制定工作的基础性系列规范。本规范为首次发布。红外耳温计黑体校准规范1范围本规范适用于(3542)水浴式红外耳温计黑体(以下简称“耳温计黑体”)有效亮度温度的校准。2引用文件

4、本规范引用了下列文件:JJG1164-2019红外耳温计JJF1552-2015辐射测温用-10200黑体辐射源校准规范凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。3术语3.1空腔黑体辐射源cavityblackbodyradiationsource用于检定或校准辐射温度计、具有稳定控制的温度和明确的发射率且热辐射特性接近于黑体的凹形装置。3.2有效发射率effectiveemissivity黑体辐射源有效光谱辐射亮度与同温度黑体辐射亮度之比。3.3有效亮度温度effectiveradiancetemperature在给

5、定波长范围内,辐射亮度与被测热辐射体的有效辐射亮度相等的黑体的温度。4概述耳温计黑体用于校准红外耳温计。耳温计黑体为温度已知并可稳定工作的热辐射源。通常由耳温计黑体空腔、液体恒温槽、标准温度计及配套电阻测量仪表组成。黑体空腔温度使用标准器测量液体工质温度表征。5计量特性亮度温度。耳温计黑体亮度温度的扩展不确定度满足所开展校准工作的要求。6校准条件6.1 环境条件环境温度:(1828);相对湿度:(2085)%0校准环境无明显机械振动、强机械冲击和强电磁干扰;校准过程中应避免阳光和强辐射源对实验使用耳温计黑体和耳温计比较器(以下简称“比较器”)的干扰;应避免空调气流、开门窗引起的对流对耳温计黑体

6、的影响。6.2 测量标准及其他设备测量标准及其他设备见表K表1测量标准及其他设备序号名称测量范围技术要求1标准红外耳温计黑体(3542)eCL有效发射率20.999:2 .腔口直径:(810)mm;3 .温度稳定性:WO.OlOeCZlOmin;4 .参考温度计:二等标准伯电阻温度计。2红外耳温计比较器(3542)CL发射率:可调至L00;2 .工作波段:(814)um;3 .分辨力:0.01;4 .稳定性:0.01/10min;5 .比较器不少于3支。7校准项目和校准方法7.1校准项目亮度温度。7.2校准方法使用标准红外耳温计黑体作为标准器,采用比较法,用比较器比较标准红外耳温计黑体和被校准

7、耳温计黑体的亮度温度。校准方法如图1所示。标准红外耳温计黑体被校准红外耳温计黑体红外耳温计比较器探头图1使用标准红外耳温计黑体作为标准器的校准方法示意图7.2.1校准温度点的选择校准温度点为35、37C和41.57.3校准步骤7.3.1在校准前,标准红外耳温计黑体、比较器和被校耳温计黑体放置于校准环境中至少30rnin07.3.2调整液体恒温槽温度,稳定后校准点的偏差不超过0.1C。7.3.3将比较器设置为测试模式。7.3.4将标准红外耳温计黑体和被校耳温计黑体均设定在被校温度点。使用比较器测量标准和被校耳温计黑体温度值。测量时,手持比较器手柄部分,将比较器探头前端插入黑体空腔开口,注意控制比

8、较器探头前端与空腔开口位置齐平,突入空腔开口不超过2mm,如图1所示。调整比较器位置,使比较器光学系统轴线与耳温计黑体空腔轴线重合。注意控制比较器瞄准操作至开始测量之间的时间间隔不超过5So7.3.5当标准红外耳温计黑体和被校耳温计黑体的温度在偏离设定温度点0.01C以内,稳定后,瞄准标准红外耳温计黑体,记录标准红外耳温计黑体的比较器示值,再瞄准被校耳温计黑体,记录被校耳温计黑体的比较器示值。读数顺序为:!WW11三三,取两次循环读数的平均值作为测量结果。使用不同比较器交替进行R组(不少于3组)的比较测量。每一组比较测量应在Imin内完成。7.3.6在每一个校准温度点,重复7.3.2至7.3.

9、5完成该温度点校准。7.4数据处理按照7.3的操作过程,分别取标准红外耳温计黑体和被校耳温计黑体的比较器示值,按公式(1)求得被校耳温计黑体的亮度温度。!fsry比=LLQ=L2u1I(1);mnmn式中:tc被校耳温计黑体的亮度温度,C;ts标准红外耳温计黑体的亮度温度(由证书中给出),;%比较器测量标准红外耳温计黑体的亮度温度示值,;tbr比较器测量被校耳温计黑体的亮度温度示值,C;m比较测量的组数;每组测量的次数(=4)。8校准结果表达经校准后的耳温计黑体出具校准证书,校准记录及校准证书的结果页信息和格式参见附录A和附录B。9复校时间间隔由于复校时间间隔的长短是由耳温计黑体的使用情况、使

10、用者、仪器本身质量等诸因素所决定的,因此使用单位可根据实际使用情况自主决定复校时间,建议复校时间间隔为1年。红外耳温计黑体校准记录(推荐)格式单位:委托单位:型号/规格:出厂编号:证书编号:制造单位:测量范围:校准地点:被校黑体空腔型号:编号:被校恒温液槽型号:编号:被校电测仪表型号:编号:被校销电阻温度计型号:编号:技术依据:环境温度:相对湿度:%标准器名称:测量范围:出厂编号:测量不确定度:溯源NE书号:有效日期:树黑体的亮度温度比较器测量标第温计黑体虢蟠度平雕比较器计黑“嵋被校耳温K虢蟠度平蟠被校黑体扩展不确定度35第1组1第1组1l*|团;2223344第2组1第2组1223344第3

11、组1第3组122334437第1组1第1组1UL.U-J2223344第2组1第2组1223344第3组1第3组122334441.5第1组1第1组1Ll=2223344第2组1第2组1223344第3组1第3组1223344校准员:核验员:校准日期:年月日校准证书结果内页(推荐)格式单位:C校准温度点亮度温度校准测量结果扩展不确定度Ug353741.5说明:被校装置由空腔(型号,编号)、恒温液槽(型号,编号)、钳电阻温度计(型号,编号)和电测仪表(型号,编号)组成。“亮度温度”为被校装置的红外耳温计视场亮度温度。以下空白红外耳温计黑体亮度温度校准结果不确定度评定示例C.1概述C.1.1被校仪

12、器:耳温计黑体。C.1.2测量标准:标准红外耳温计黑体,测量范围(3542),叵206Cq2。C.1.3环境条件:温度22C,相对湿度50%。C.1.4测量方法:依据本规范中的规定。C.2测量模型tc=ts+tr(Cl)式中:左被校耳温计黑体的亮度温度,;ts标准红外耳温计黑体的亮度温度,;tr比较器测量被校耳温计黑体与标准红外耳温计黑体的亮度温度示值之差,C.3合成方差和灵敏系数G、AG不相关,因而得:uc2=c1u(ts)2+c2u(tr)2(C2)况C1q=瓦=1tc1Co=12OAtrC.4耳温计比较器亮度温度的测量不确定度以37C温度点为例:C.4.1输入量G引入的不确定度回&)由标

13、准红外耳温计黑体的校准证书得到,37C时,U=0.06C42,得:回值)二0。3。CC.4.2输入量Ai引入的不确定度0(%)C.4.2.1重复测量引入的不确定度也(Atrl)在校准温度为37C时,比较器分别测量标准红外耳温计黑体和被校耳温计黑体2次,共测量5组,共计10次,测量值及计算结果见表CI和表C2。表Cl比较器测量标准红外耳温计黑体的测量值及计算单位:C姨12345678910测量值36.9936.9636.9536.9736.9936.9736.9836.9636.9536.97tsr=36.97S(ttr)=F叱父。m)=014在实际校准中,测量结果为四次测量值的平均值,所以平均值的标准不确定度:瓯尸S&)/=0.007。C表C2比较器测量被校红外耳温计黑体的测量值及计算
