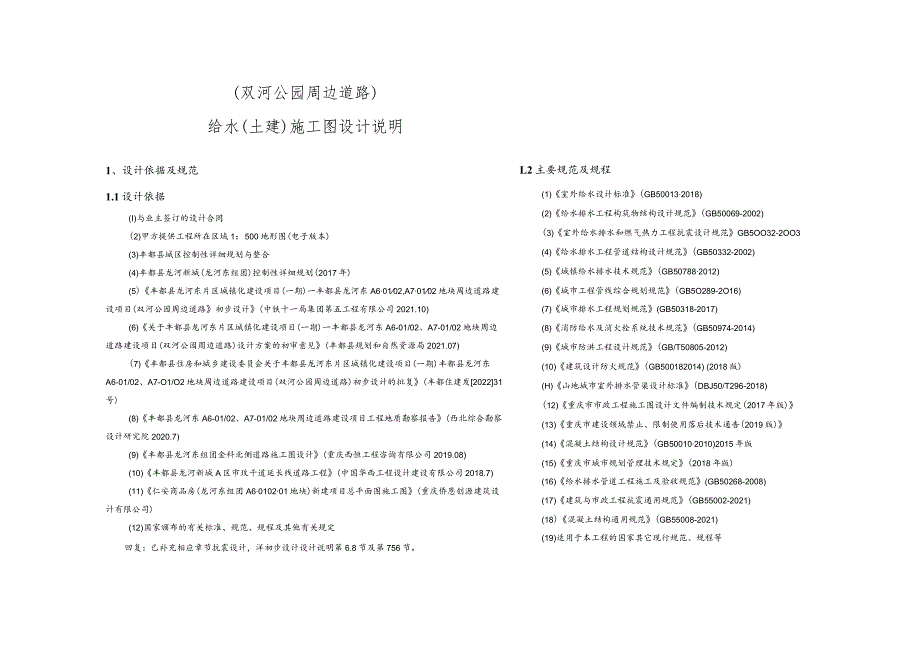

1、L2主要规范及规程(1)室外给水设计标准(GB500132018)(2)给水排水工程构筑物结构设计规范(GB50069-2002)(3)室外给水排水和燃气热力工程抗震设计规范GB5OO32-2OO3(4)给水排水工程管道结构设计规范(GB50332-2002)(5)城镇给水排水技术规范(GB507882012)(6)城市工程管线综合规划规范(GB5O289-2O16)(7)城市排水工程规划规范(GB50318-2017)(8)消防给水及消火栓系统技术规范(GB50974-2014)(9)城市防洪工程设计规范(GB/T50805-2012)(10)建筑设计防火规范(GB500182014) (2
2、018版)(H)山地城市室外排水管渠设计标准(DBJ50/T296-2018)(12)重庆市市政工程施工图设计文件编制技术规定(2017年版)(13)重庆市建设领域禁止、限制使用落后技术通告(2019版)(14)混凝土结构设计规范(GB500102010)2015年版(15)重庆市城市规划管理技术规定(2018年版)(16)给水排水管道工程施工及验收规范(GB50268-2008)(17)建筑与市政工程抗震通用规范(GB55002-2021)(18)混凝土结构通用规范(GB55008-2021)(19)适用于本工程的国家其它现行规范、规程等2,工程概况及现状(双河公园周边道路)给水(土建)施工
3、图设计说明1、设计依据及规范1.1设计依据(I)与业主签订的设计合同(2)甲方提供工程所在区域1：500地形图(电子版本)(3)丰都县城区控制性详细规划与整合(4)丰都县龙河新城(龙河东组团)控制性详细规划(2017年)(5)丰都县龙河东片区城镇化建设项目(一期)一丰都县龙河东A60102,A70102地块周边道路建设项目(双河公园周边道路初步设计(中铁十一局集团第五工程有限公司2021.10)(6)关于丰都县龙河东片区城镇化建设项目(一期)一丰都县龙河东A6-01/02、A7-01/02地块周边道路建设项目(双河公园周边道路)设计方案的初审意见(丰都县规划和自然资源局2021.07)(7)丰
4、都县住房和城乡建设委员会关于丰都县龙河东片区城镇化建设项目(一期)丰都县龙河东A6-01/02、A7-O1/O2地块周边道路建设项目(双河公园周边道路)初步设计的批复(丰都住建发202231号)(8)丰都县龙河东A6-01/02、A7-01/02地块周边道路建设项目工程地质勘察报告(西北综合勘察设计研究院2020.7)(9)丰都县龙河东组团金科北侧道路施工图设计(重庆西恒工程咨询有限公司2019.08)(10)丰都县龙河新城A区市玫干道延长线道路工程(中国华西工程设计建设有限公司2018.7)(11)仁安商品房(龙河东组团A6010201地块)新建项目总平面图施工图(重庆侨恩创源建筑设计有限公

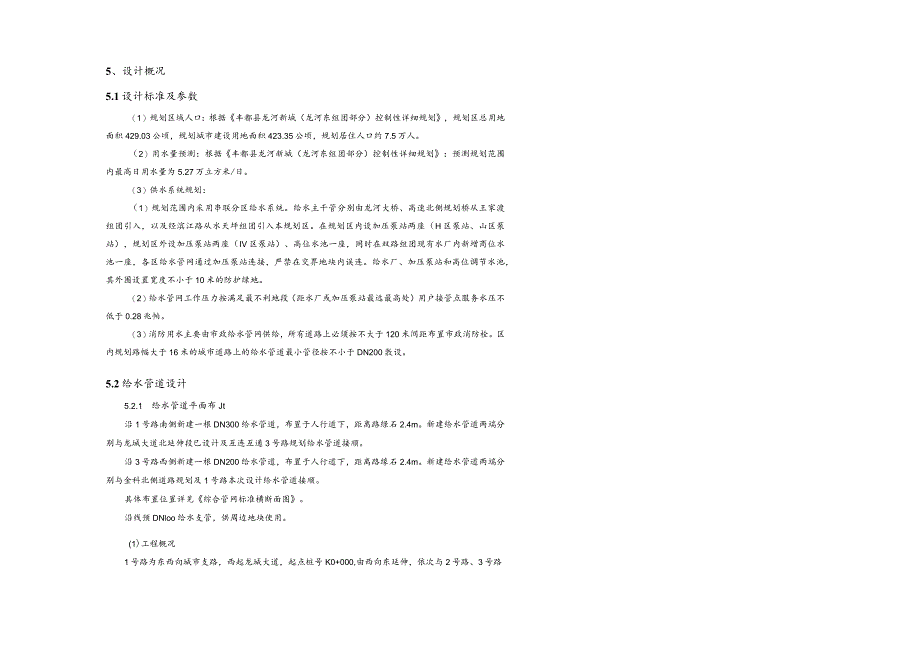

5、司)(12)国家颁布的有关标准、规范、规程及其他有关规定回复：已补充相应章节抗震设计，洋初步设计设计说明第6.8节及第756节。5、设计概况5.1设计标准及参数（1）规划区域人口：根据丰都县龙河新城（龙河东组团部分）控制性详细规划，规划区总用地面积429.03公顷，规划城市建设用地面积423.35公顷，规划居住人口约7.5万人。（2）用水量预测：根据丰都县龙河新城（龙河东组团部分）控制性详细规划：预测规划范围内最高日用水量为5.27万立方米/日。（3）供水系统规划：（1）规划范围内采用串联分区给水系统。给水主干管分别由龙河大桥、高速北侧规划桥从王家渡组团引入，以及经滨江路从水天坪组团引入本规划
6、区。在规划区内设加压泵站两座（H区泵站、山区泵站），规划区外设加压泵站两座（IV区泵站）、高位水池一座，同时在双路组团现有水厂内新增商位水池一座，各区给水管网通过加压泵站连接，严禁在交界地块内误连。给水厂、加压泵站和高位调节水池，其外围设置宽度不小于10米的防护绿地。（2）给水管网工作压力按满足最不利地段（距水厂或加压泵站最远最高处）用户接管点服务水压不低于0.28兆帕。（3）消防用水主要由市政给水管网供给，所有道路上必须按不大于120米间距布置市政消防栓。区内规划路幅大于16米的城市道路上的给水管道最小管径按不小于DN200敷设。5.2给水管道设计5.2.1 给水管道平面布Jt沿1号路南侧新

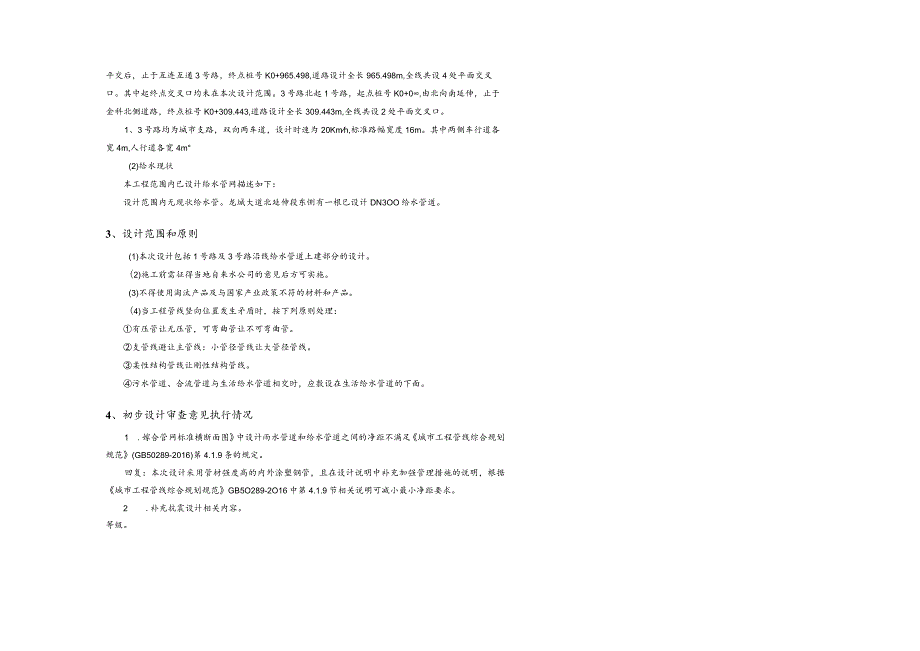

7、建一根DN300给水管道，布置于人行道下，距离路绿石2.4m。新建给水管道两端分别与龙城大道北延伸段巳设计及互连互通3号路规划给水管道接顺。沿3号路西侧新建一根DN200给水管道，布置于人行道下，距离路缘石2.4m。新建给水管道两端分别与金科北侧道路规划及1号路本次设计给水管道接顺。具体布置位置详见综合管网标准横断面图。沿线预DNloo给水支管，供周边地块使用。(1)工程概况1号路为东西向城市支路，西起龙城大道，起点桩号K0+000,由西向东延伸，依次与2号路、3号路平交后，止于互连互通3号路，终点桩号K0+965.498,道路设计全长965.498m,全线共设4处平面交叉口。其中起终点交叉口
8、均未在本次设计范围。3号路北起1号路，起点桩号K0+0,由北向南延伸，止于金科北侧道路，终点桩号K0+309.443,道路设计全长309.443m,全线共设2处平面交叉口。1、3号路均为城市支路，双向两车道，设计时速为20Kmh,标准路幅宽度16m。其中两侧车行道各宽4m,人行道各宽4m(2)给水现状本工程范围内已设计给水管网描述如下：设计范围内无现状给水管。龙城大道北延伸段东恻有一根巳设计DN3OO给水管遒。3、设计范围和原则(1)本次设计包括1号路及3号路沿线给水管道土建部分的设计。(2)施工前需征得当地自来水公司的意见后方可实施。(3)不得使用淘汰产品及与国家产业政策不符的材料和产品。(
9、4)当工程管线竖向位置发生矛盾时，按下列原则处理：有压管让无压管，可弯曲管让不可弯曲管。支管线避让主管线：小管径管线让大管径管线。柔性结构管线让刚性结构管线。污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。4、初步设计审查意见执行情况1 .嫁合管网标准横断面图中设计雨水管道和给水管道之间的净距不满足城市工程管线综合规划规范(GB50289-2016)第4.1.9条的规定。回复：本次设计采用管材强度高的内外涂塑钢管，且在设计说明中补充加强管理措施的说明，根据城市工程管线综合规划规范GB5O289-2O16中第4.1.9节相关说明可减小最小净距要求。2 .补充抗震设计相关内容。
10、等级。5.5 附属构筑物（1）阀门本工程阀门口径和管线直径一致，所有阀门均须试压合格后方可使用。管件、阀门须加设伸缩器。蝶阀采用软密封。（2）阀门并阀门井采用国标图集05S502P89给水阀门井。阀门均设计在阀门井内，结合现场实际情况定制，井墙为混凝土现浇，采用自调式防沉降球墨铸铁防盗井盖及井座。按承载能力，最低选用D400类型。爬梯采用铸铁成品。检查井井盖、盖座安装要求与路面平整。所选井盖必须符合GB/T23858-2009检查井盖要求。阀门井内排水就近接入雨水系统。（3）排气阀垂直安装于管道的最高水平点上，排气嘴或阀杆帽垂直向上。排气阀门井详国标图集05S502-PI64（4）排泥阀管道低
11、点设排泥阀。泄水阀门井详国标图集O5S5O2-P6O。5.6 结构设计（1）设计荷载按建筑结构荷裁规范（GB50009-2001）、给水排水工程管道结构设计规范（GB50332-2002）和给水排水工程埋地钢管管道结构设计规范（CECSl41:2002等规范要求取值。（2）主要速筑材料要求所有建筑材料必须有相应的出厂合格证，并按国家有关规范进行必要的试验和检测，满足要求后方可在本工程中使用。1）水泥：宜采用不低于42.5的普通硅酸盐低碱水泥。2）混凝土：混凝土骨料宜采用非魏活性骨料。如混凝土骨料为碱活性骨料时，则混凝土中含碱量不应超过2.IKgm33）普通钢筋：采用符合GB14992008国家
12、标准钢筋，带肋钢筋采用HRB400钢筋，光圆钢筋5.2.2给水管道要向布Jt本次设计给水管道覆土要求：人行道覆土20.7m.车行道覆土21.0m。5.3 消防工程设计5.3.1 消防水源市政消火栓采用市政给水管网直接供水。5.3.2 市政消火栓系统设计市政消防采用低压制，消防时由消防车从室外消火栓取水加压。每隔不大于12Om或道路交叉路口处设置室外消火栓，保护半径不大于150米，消火栓采用SS150/65-1.0式室外地上式消火栓。市政消火栓布置在消防车易接近的人行道和绿地等不妨碍交通地点，消火栓距路边石0.5m-2mo消防给水管道应保证在消火栓处水压不低于014MPa,火灾时应保证在消火栓处
13、水压不低于0.1MPa,最不利市政消火栓的出流量不小于15Ls5.3.3 消防水量根据丰都县龙河新城（龙河东组团部分）控制性详细规划，区内同一时间内的火灾次数为2次，一次灭火用水量为45Ls,远期规划区室外消防用水量为901s5.4 管材、基础和接口5.4.1 管材给水管道采用给水涂塑复合钢管；压力等级为1.0MPa；管材应符合给水涂塑复合钢管（CJ/T120-2016）的要求。所有管材管件的压力等级应满足设计要求。横穿车行道的管道应加设套管，套管采用HI级钢筋混凝土管。5.4.2 管道基础本次设计给水管道采用砂垫层基础（厚度为IOomm），具体做法律大样图。5.4.3 管道接口管道采用焊接连
14、接。与阀门衔接采用法兰连接接口，法兰连接采用的钢制活套管法兰和螺栓紧固件必须符合现行国家标准钢制管法兰技术条件（GB/T9124）。其压力等级不小于管材压力宽度不宜小于40cm。具体详见给水管道管沟开挖及回填图。管区（沟槽底至管顶以上LOm范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。6.竖向控制原则（1）管道布置从地面算起，从上至下管道布置顺序为：电力电缆沟、路灯管线、通信、燃气管道、给水管道、雨水管道、污水管道。（2）管道座设优先次序雨水管、污水管、供水输水管、燃气主管、电力电缆沟、通信、各类支管。各类管线过街时应尽量采用净厚度较小的管材，并采取技术措施，减小总构造厚度。
15、（3）管线竖向布置管线名称覆土管线名称覆土天然气管道0.6 0.9电缆沟0给水管0.7 1.1雨水1.7 2.0路灯管0.5 0.7污水1.8 2.8通信管0.7 1.0各种管线在交叉时竖向布置上从至下的埋深秩序为（以管道所对应的道路中心标高为士0.00）：本表的数字为主要跟土埋深，各交叉口欠的埋深根据交叉口处的竖向设计确定。嫁合管网在交叉路口交叉时，为避免碰撞冲突，相应的作竖向标高控制。给水管道、通信排管、电力排管在与其它管道交叉时应相应下沉。7、抗震设计（1）禁止采用转砌阀门井，均采用C30硅现浇：（2）采用有较好延性的管材（3）阀门衔接处采用伸缩节连接。（4）根据室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）,设防烈度为6度地区的室外给水工程设施可不做抗震计算，抗震措施应按7度设防的有关要求采用。采用HPB300钢筋。4)焊条：不
