《CA09控制系统功能说明.docx》由会员分享,可在线阅读,更多相关《CA09控制系统功能说明.docx(34页珍藏版)》请在第壹文秘上搜索。

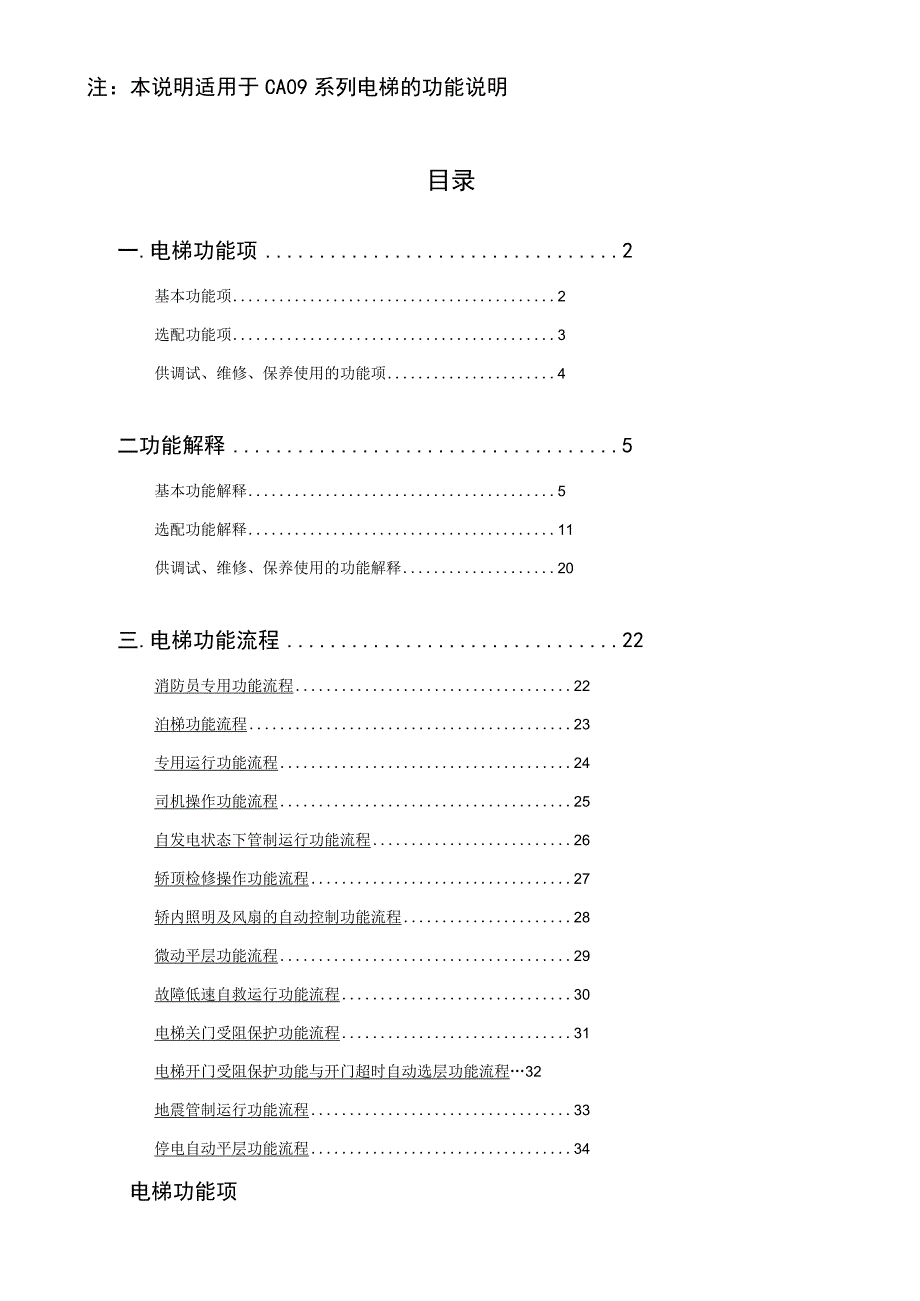

1、注:本说明适用于CA09系列电梯的功能说明目录一.电梯功能项2基本功能项2选配功能项3供调试、维修、保养使用的功能项4二功能解释5基本功能解释5选配功能解释11供调试、维修、保养使用的功能解释20三.电梯功能流程22消防员专用功能流程22泊梯功能流程23专用运行功能流程24司机操作功能流程25自发电状态下管制运行功能流程26轿顶检修操作功能流程27轿内照明及风扇的自动控制功能流程28微动平层功能流程29故障低速自救运行功能流程30电梯关门受阻保护功能流程31电梯开门受阻保护功能与开门超时自动选层功能流程32地震管制运行功能流程33停电自动平层功能流程34电梯功能项基本功能项:1 .全集选控制运

2、行功能2 .超载保护功能3 .超载报警功能4 .超速电气保护功能5 .超速机械保护功能6 .安全触板保护功能7 .门过载保护功能8 .开关门时间异常保护功能9 .开门异常自动选层功能10 .电动机空转保护功能11 .电动机过载保护功能12 .泊梯功能13 .对讲机通讯功能14 .警铃报警功能15 .故障低速自救运行功能16 .停车在非门区报警功能17 .位置异常自动校正功能18 .停电应急照明功能19 .轿顶检修操作功能20 .轿内慢速运行操作功能21 .机房内调试操作功能22 .无呼自返基站功能23 .满载直驶运行功能24 .无效内指令自动消除功能25 .反向内指令自动消除功能26 .微动平

3、层功能(提升高度245米时标准设置)27 .开门时间自动调整功能28 .开门时间自动控制功能29 .运行次数显示功能30 .轿内照明自动控制功能31 .轿内通风自动控制功能32 .故障自动检测功能33 .故障自动存储功能34 .待机定期自检功能35 .层高自测定功能36 .消防迫降功能37 .起动补偿功能38 .底坑对讲机通讯功能39 .轿顶对讲机通讯功能40 .抱闸动作双安全检测选配功能项:1 .F集选控制运行功能2 .并联控制功能3 .并联下集选控制功能4 .FI-IO高效型群管理控制功能5 .司机操作功能6 .专用运行功能7 .轿内语音报站功能8 .轿内误指令取消功能9 .不停层功能10

4、 .轿内超载指示功能11 .消防员专用功能12 .轿内报站钟功能13 .光电保护功能14 .光幕保护功能15 .光幕保护+双触板保护功能16 .自发电状态下手动管制运行功能17 .停电自动平层功能18 .群管理时独立运行功能19 .延长开门时间功能20 .微动平层功能(提升高度45米时为选配功能)21 .厅外报站灯(含报站钟)功能22 .厅外信号灯功能23 .轿内IC卡设置保密层功能24 .厅外IC卡设置保密层功能25 .副操纵箱功能26 .残疾人使用功能27 .盲文按钮28 .五方通话功能29 .远程监视功能30 .电脑式电梯运行监视屏功能31 .数显式电梯运行监视屏功能32 .预留大楼数显

5、式电梯运行监视屏接口功能33 .预留大楼BA系统接口功能34 .预留视频电缆35 .预留电话线(非五方通话功能)36 .双开门功能(开副门的楼层数不大于32)37 .外召内显功能38 .地震管制运行功能39 .关门佶号灯提示功能40 .高峰运行功能41 .VlP运行功能42 .轿内密码特定层功能43 .Fl的层按钮闪光功能供调试、维修、保养使用的功能项:1 .电梯故障码记录功能2 .电梯故障状态记录功能3 .电梯故障统计功能4电梯运行时间记录功能5 .电梯运行次数记录功能6 .电梯程序版本显示功能7 .电梯故障记录清除功能8 .设定专用操作功能9 .设定层高测定功能10 .设定110%超载开关

6、警报撤除功能11 .电梯内召唤指令自动输入功能12 .门停止运行功能13 .最高运行速度限制功能14 .厅外召唤箱数显测试功能15 .永磁同步电机静态测试磁极码功能二、功能解释基本功能解释:1 .全集选控制运行功能根据轿厢内选层指令和厅外的层楼召唤指令,集中进行综合分析处理,自动选向并顺向依次应答指令的高度自动控制功能。它能自动登记轿厢内指令和厅外的层楼召唤指令,自动关门起动运行,同向逐一应答;当无召唤指令时,电梯自动关门待机或自动返回基站关门待机,当某一层楼有召唤信号时,再自动起动应答。全集选控制功能作为电梯的标准控制功能,能实现无司机操纵。为适应这种控制特点,电梯在各层站停靠时间可以自动控

7、制,轿门设有安全触板或其他近门保护装置,轿厢设有超载保护装置等。2 .超载保护功能当电梯轿厢的载重量超过额定载重量的110%时,电梯不允许关门起动,在层站平层位置保持开门状态,不能起动运行。在这种状态下要减轻电梯轿厢的载重量,使其小于额定载重量的110%,就可消除超载保护状态,电梯恢复正常运行状态。3 .超载报警功能当电梯轿厢的载重量超过额定载重量的110%时,电梯不允许关门起动,此时轿顶蜂鸣器发出警报信号,以示电梯已超载、不能起动运行。在这种状态下要减轻电梯轿厢的载重量,使其小于额定载重量的110%,就可自动消除警报信号,电梯恢复正常运行状态。4 .超速电气保护功能当电梯轿厢的上行或下行速度

8、达到额定速度的1.15倍时,电梯软件超速保护功能作用,制停电梯,确保乘客的安全:当轿厢的运行速度大于额定速度的1.15倍时,限速器的电气开关动作切断电梯的安全回路,使电梯立即急停刹车。对电梯乘客的人身安全提供了可靠的保护。参照标准:本功能符合国标GB75882003中9.8,9.9和9.10要求设计。5 .超速机械保护功能当电梯轿厢的上行或下行速度大于额定速度的1.15倍时,限速器的电气开关动作并切断电梯的安全回路后,电梯制动器失电制停轿厢。当电梯轿厢下行速度达到额定速度的L25倍时,限速器将动作并带动安全钳动作,把电梯轿厢强行钳固在井道中的导轨上,同时切断电梯的安全回路。电梯的超速保护功能,

9、在电梯的电气控制和机械结构的设计上采用了多重的安全保护措施,对电梯乘客的人身安全提供了可靠的保护。参照标准:本功能符合国标GB75882003中9.8,9.9和9.10要求设计。6 .安全触板保护功能电梯在关门过程中,当有人或物品碰到电梯轿门两侧的安全触板时,电梯门将立即停止关闭,并重新将门打开,以防止乘客或物品被电梯门夹住。本功能应国标GB75882003中7.5.2.LL3和8.7.2.1.1.3要求设计。7 .门过载保护功能电梯的门系统中设置有门过载保护信号,当在电梯的开、关门过程中因受阻而导致开、关门动作力矩过大时,发出门过载保护信号,电梯门将往与原动作方向相反的方向动作,从而实现对门

10、电机及障碍物的保护。请参阅本书第三部分“电梯功能流程”中“电梯关门受阻保护功能流程”和“电梯开门受阻保护功能与开门异常自动选层功能流程”的梯形图描述。8 .开关门时间异常保护功能当电梯门在开关过程中受到阻碍而其阻力又不足以过载保护开关动作时,电梯系统会自动对开关门的时间进行计算,一旦开关门所用时间超出设定时间,电梯门将反向动作以实现对电机及障碍物的保护。请参阅本书第三部分“电梯功能流程”中“电梯关门受阻保护功能流程”和“电梯开门受阻保护功能与开门异常自动选层功能流程”的梯形图描述。9 .开门异常自动选层功能当电梯因开门受阻而无法正常打开时,电梯系统会自动对开门时间进行计算,当时间超出设定值时,

11、电梯会自动关门并运行到邻近的服务层尝试再开门,以保证电梯某层发生开门故障时,到该层的乘客能在附近层楼走出轿厢;且电梯系统保持正常运行状态,避免由于某层的开门发生故障而影响正常的电梯运行。请参阅本书第三部分“电梯功能流程”中“电梯关门受阻保护功能流程”和“电梯开门受阻保护功能与开门异常自动选层功能流程”的梯形图描述。10 .电动机空转保护功能当电梯的轿厢(或对重)受障碍物阻挡而停止下行,会导致电动机空转、曳引绳在曳引轮上打滑。当此故障发生时,电梯系统将使电梯立即停止运行并保持停车状态,为电梯乘客的人身安全提供最可靠的保护。IL电动机过载保护功能电梯系统能对电梯电动机的温度作实时的自动监测,当发现

12、其温度大于设定值时,电梯对此状态立即作出故障记录和处理,使电梯在平层停车后停在门区中并使电梯门保持开启状态;当电梯电动机的温度恢复正常后,电梯自动恢复到正常运行状态。12 .泊梯功能本功能适用于电梯需经常长时间停止运行服务的场合。泊梯功能使电梯在不需要进行运行服务时自动停泊在指定的泊梯层站。当电梯需要进行泊梯操作时,操作人员接通电梯的泊梯开关(一般设置在指定的泊梯层站厅外),电梯执行完最后一个轿内指令后,自动返回指定的泊梯层站,此时任何召唤指令都无效,电梯的轿厢位置显示、方向显示、轿厢照明及风扇在电梯于泊梯层站平层开门且门完全开启后自动熄灭,以节省电能的消耗;电梯在规定的开门时间到达后自动关门

13、,门完全关闭后1分钟,自动泊梯操作完成,电梯关门停泊在指定的泊梯层中。断开泊梯开关,电梯自动恢更为正常关门待机状态,可正常响应厅外召唤指令进行服务。注意:具有不停层功能的情况下当泊梯层设为不停层时,若不解除不停层功能就不能泊梯运行(为防止困梯不停层优先)。泊梯功能的电梯停泊层站,由客户进行选定。请参阅本书第三部分“电梯功能流程”中“泊梯功能流程”的梯形图描述。13 .对讲机通讯功能电梯的对讲机通讯系统,主要由安装在轿厢操纵箱中的对讲机子机和安装在机房的控制柜上或其他控制室中设置的对讲机母机构成。乘客在轿厢内可通过按下操纵箱上的紧急呼叫按钮,呼叫机房或其他控制室中设置的对讲母机,电梯管理人员可通

14、过按下对讲母机的选择键,实现与对应的对讲子机通话,从而实现轿厢内与外界的通讯功能。对讲母机与子机的连线距离应在100o米内。本功能应国标GB75882003中14.2.3要求设计。14 .警铃报警功能当电梯发生故障或意外时电梯内乘客可以通过警铃来向外界报警求救:乘客在按动对讲机呼叫按钮呼唤母机进行对讲通讯的同时,会使安装于轿厢上的警铃作响,以向外界进行呼救报警,当对讲机接通进行通话时松开呼叫按钮,则警铃停止作响。当对讲机母机无人接听,或通话完毕时继续按动呼叫按钮,则警铃继续作响。本功能应国标GB75882003中14.2.3要求设计。15 .故障低速自救运行功能电梯发生故障可能会导致电梯在非平

15、层区域停车,当故障被排除后或该故障并不是重大的安全类故障时,电梯可自动以低速(15mmin)进行自动救援运行,并在最近的服务层停车开门,以防止将乘客困在轿厢中。电梯低速自救运行期间,轿顶蜂鸣器会发生警报声。电梯除在最低层非门区停车,进行故障低速自救运行会向上运行外,一般都会向下低速运行,到最近的服务层平层位置停车开门。当电梯低速自救运行回到最近的服务层平层位置停车开门后,轿顶蜂鸣器停止响动,若故障已排除,电梯会自动恢复正常运行:若故障未被排除,则电梯保持开门状态,不允许起动运行,等待电梯维修保养人员到来排除故障。请参阅本书第三部分“电梯功能流程”中“故障低速自救功能流程”的梯形图描述。16 .停车在非门区报警功能当电梯停在非门区位置时,电梯操作人员往往需要对电梯进行盘车操作以便将电梯乘客救出轿厢。在此情况下,为使在机房中的操作人员能准确地将轿厢盘车到门区位置,在确认电梯安全回路已断开的情况下,操作人员在盘车前可预先

展开阅读全文
