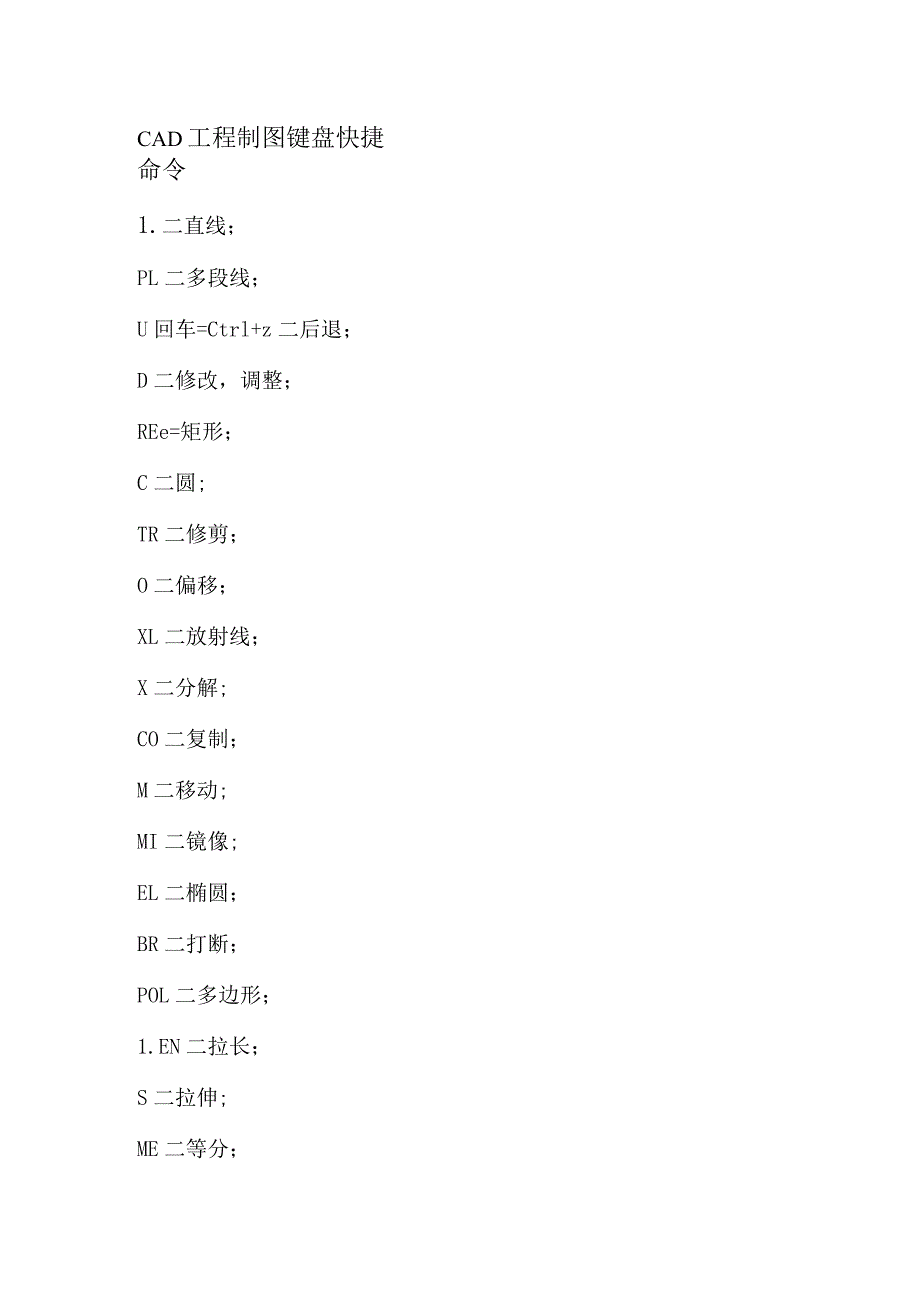

cad工程制图快捷命令.docx_第1页
第1页 / 共17页

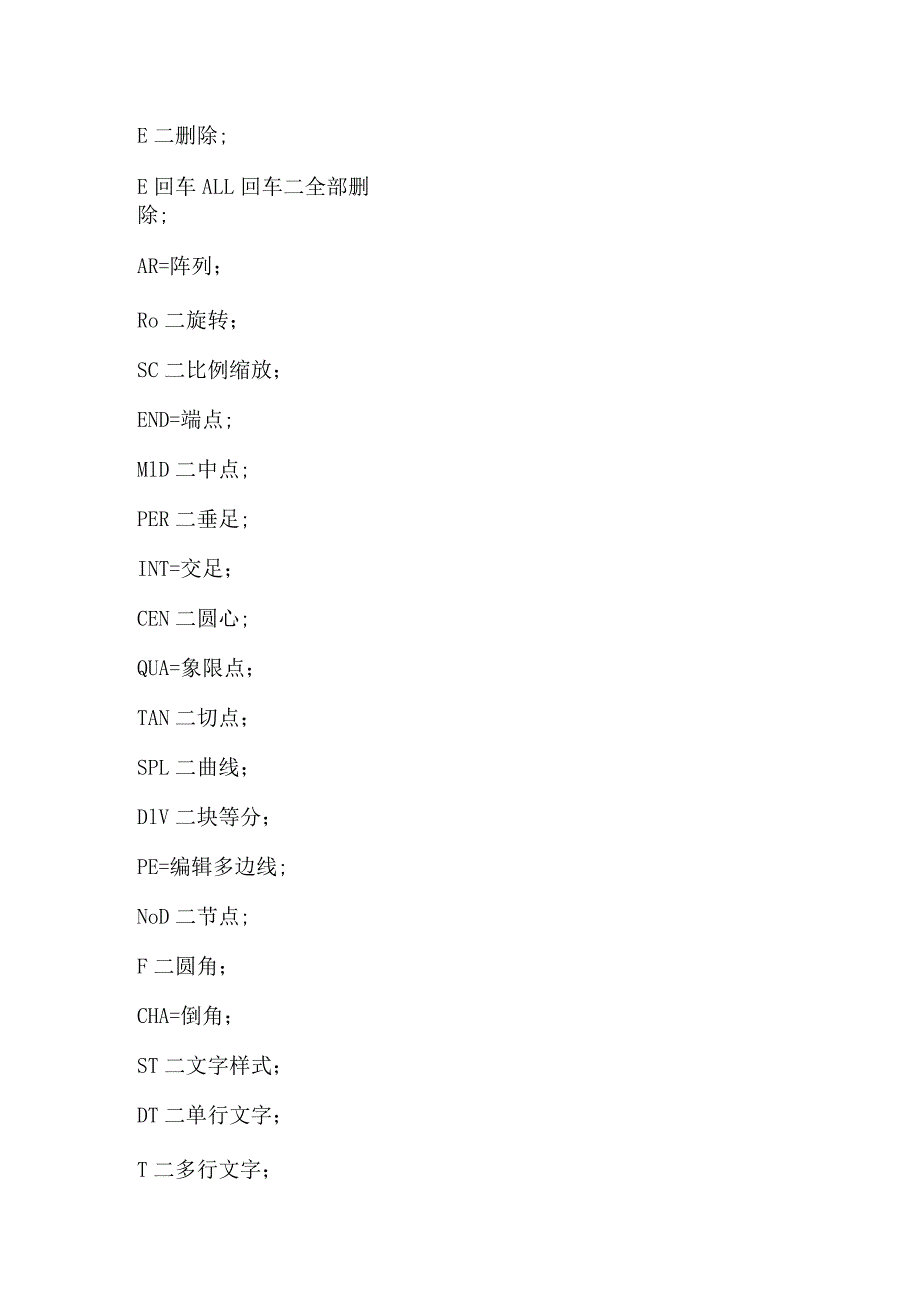

cad工程制图快捷命令.docx_第2页
第2页 / 共17页

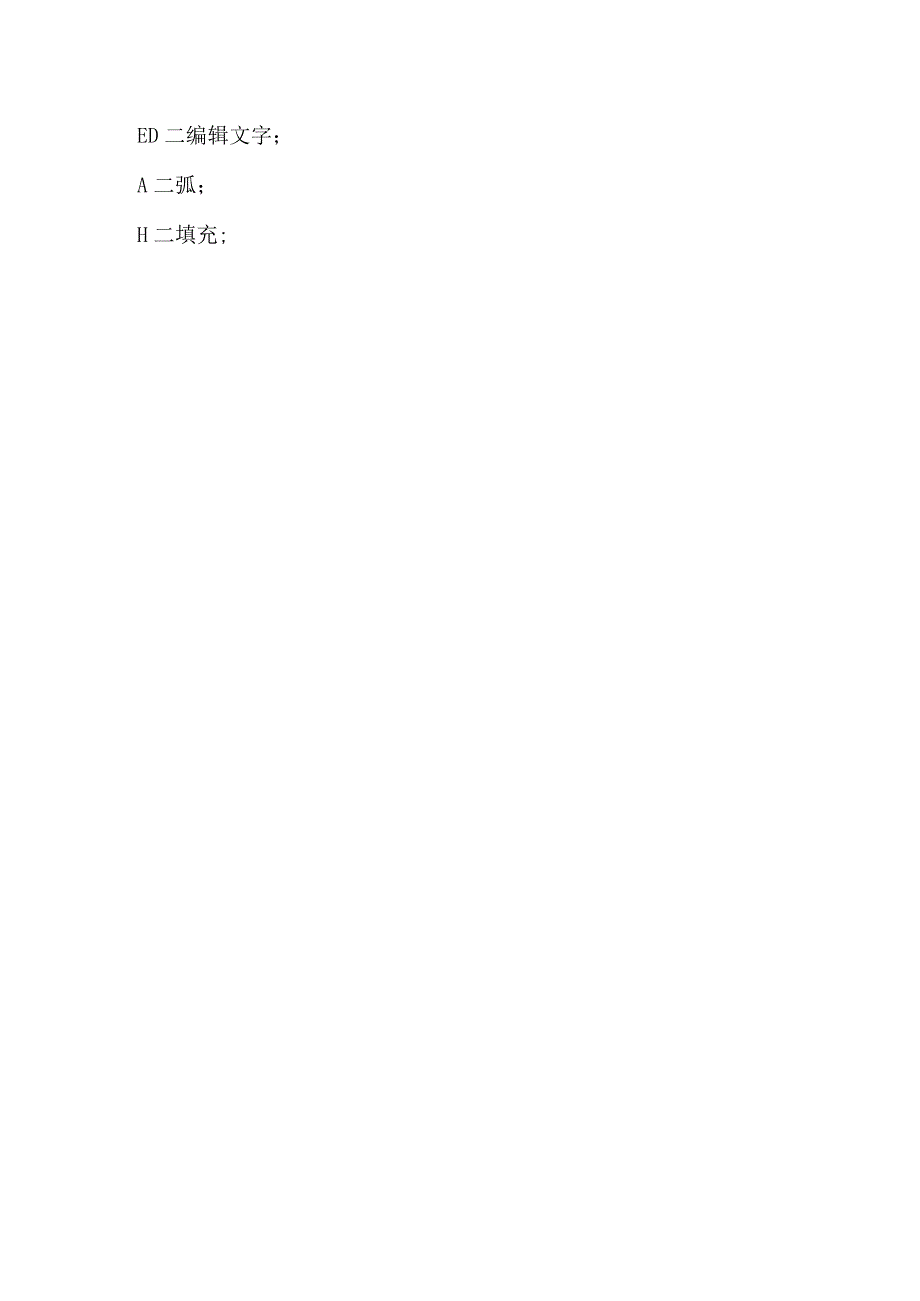

cad工程制图快捷命令.docx_第3页
第3页 / 共17页
cad工程制图快捷命令.docx_第4页
第4页 / 共17页
cad工程制图快捷命令.docx_第5页
第5页 / 共17页
cad工程制图快捷命令.docx_第6页
第6页 / 共17页
cad工程制图快捷命令.docx_第7页
第7页 / 共17页
cad工程制图快捷命令.docx_第8页
第8页 / 共17页
cad工程制图快捷命令.docx_第9页
第9页 / 共17页
cad工程制图快捷命令.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《cad工程制图快捷命令.docx》由会员分享,可在线阅读,更多相关《cad工程制图快捷命令.docx(17页珍藏版)》请在第壹文秘上搜索。

1、CAD工程制图键盘快捷命令1.二直线;PL二多段线;U回车=Ctrl+z二后退;D二修改,调整;REe=矩形;C二圆;TR二修剪;O二偏移;XL二放射线;X二分解;CO二复制;M二移动;MI二镜像;EL二椭圆;BR二打断;POL二多边形;1.EN二拉长;S二拉伸;ME二等分;E二删除;E回车ALL回车二全部删除;AR=阵列;Ro二旋转;SC二比例缩放;END=端点;MlD二中点;PER二垂足;INT=交足;CEN二圆心;QUA=象限点;TAN二切点;SPL二曲线;DlV二块等分;PE=编辑多边线;NoD二节点;F二圆角;CHA=倒角;ST二文字样式;DT二单行文字;T二多行文字;ED二编辑文字

2、;A二弧;H二填充;HE二编辑填充;B二创建临时图块;W二创建永久图块;I二插入图块;1.A-图层;MA=吸管加喷枪;OPAR=平行线;FRo二正交偏移捕捉;PO=创建点;SKETCH二徒手画线;DO二圆环;RAY二射线;AL二对齐;REG二面域;AA=求面积周长;SU=减集;UNr加集;IN二交集;BO=提取轮廓;REV二二维旋转成三维;EXT二拉伸;UCS二三维坐标;ROTATE3D二三维旋转;MIRROR3D=三维镜像;3A二三维阵列;SURFTAB二曲面网格;TXTEXP二分解文字;CTRL+P二打印;()字母类1、对象特性ADC,*ADCENTER(设计中心“Ctrl+2”)CH,M

3、O*PR0PERTIES(修改特性“Ctrl+1”)MA,*MATCHPROP(属性匹配)ST,*STYLE(文字样式)COL,*COLOR(设置颜色)1.A,礼AYER(图层操作)1.T,礼INETYPE(线形)1.TS,*LTSCALE(线形比例)1.W,礼WElGHT(线宽)UN,*UNITS(图形单位)ATT,*ATTDEF(属性定义)ATE,*ATTEDIT(编辑属性)BO,BOUNDARY(边界创建,包括创建闭合多段线和面域)AL,*ALIGN(对齐)EXIT,*QUIT(退出)EXP,*EXPORT(输出其它格式文件)IMP,*IMPORT(输入文件)OP,PROPTIONS(自

4、定义CAD设置)PRINT,*PLOT(打印)PU,*PURGE(清除垃圾)R,*REDRAW(重新生成)REN,*RENAME(重命名)SN,*SNAP(捕捉栅格)DS,SETTINGS(设置极轴追踪)OS,*0SNAP(设置捕捉模式)PRE,*PREVIEW(打印预览)TO,TOOLBAR(工具栏)V,*VIEW(命名视图)AA,*AREA(面积)DI,*DIST(距离)1.I,礼IST(显示图形数据信息)2、绘图命令:PO,*POINT(点)1.,*LINE(直线)XL,*XLINE(射线)PL,*PLINE(多段线)ML,*MLINE(多线)SPL,*SPLINE(样条曲线)POL,*

5、POLYGON(正多边形)REC,*RECTANGLE(矩形)C,*CIRCLE(圆)A, *ARC(圆弧)DO,*DONUT(圆环)EL,ELLIPSE(椭圆)REG,*REGION(面域)MT,*MTEXT(多行文本)T,*MTEXT(多行文本)B, *BLOCK(块定义)I,*1NSERT(插入块)W,*WBLOCK(定义块文件)DIV,WIVIDE(等分)H,*BHATCH(填充)3、修改命令:CO,*COPY(复制)MI,*MIRROR(镜像)AR,*ARRAY(阵列)0,*0FFSET(偏移)RO,*ROTATE(旋转)M,*MOVE(移动)E,DEL键*ERASE(删除)X,*E

6、XPLODE(分解)TR,*TRIM(修剪)EX,*EXTEND(延伸)S,*STRETCH(拉伸)1.EN,*LENGTHEN(直线拉长)SC,*SCALE(比例缩放)BR,*BREAK(打断)CHA,*CHAMFER(倒角)F,*FILLET(倒圆角)PE,*PEDIT(多段线编辑)ED,WDEDIT(修改文本)4、视窗缩放:P,*PAN(平移)5、尺寸标注:DLI,*DIMLINEAR(直线标注)dal,Wimaligned(对齐标注)DRA,Wimradius(半径标注)DDi,Wimdiameter(直径标注)DAN,*DIMANGULAR(角度标注)DCE,*DIMCENTER(中

7、心标注)dor,Wimordinate(点标注)TOL,*TOLERANCE(标注形位公差)1.E,*QLEADER(快速引出标注)DBA,Wimbaseline(基线标注)DCO,*DIMCONTINUE(连续标注)D,*dimstyle(标注样式)DED,*DIMEDIT(编辑标注)DOV,*DIM0VERRIDE(替换标注系统变量)二)常用CTRL快捷键CTRL+1*PROPERTIES(修改特性)CTRL+2*ADCENTER(设计中心)CTRL+0*0PEN(打开文件)CTRL+N、M*NEW(新建文件)CTRL+P*PRINT(打印文件)CTRL+S*SAVE(保存文件)CTRL+

8、Z*UNDO(放弃)CTRL+X*CUTCLIP(剪切)CTRL+C*COPYCLIP(复制)CTRL+V*PASTECLIP(粘贴)CTRL+B*SNAP(栅格捕捉)CTRL+F*0SNAP(对象捕捉)CTRL+G*GRID(栅格)CTRL+L*0RTHO(正交)CTRL+W*(对象追踪)CTRL+U*(极轴)A圆弧1.直线C圆I插入块B创建块H图案填充D标注样式管理器E删除F圆角G群组M移动O偏移P平移S拉伸W外部块V视图对话框X分解Z显示缩放T多行文字co复制MI镜像AR阵列RO旋转SC比例1.E引线管理器EX延伸TR修剪ST文字样式管理器DT单行文字PO单点XL参照线ML多线PL多段线

9、POL多边形REC矩形SPL样条曲线EL椭圆CH特性CHA倒角BR打断DI查询距离AREA面积ID点坐标MA特性匹配MASSPROP质量特性1.S列表显示TIME时间SETTVAR设置变量1.A图层COLOR颜色1.T线型管理LW线宽管理UN单位管理TH厚度捕捉TT临时追踪点FROM从临时参照到偏移ENDP捕捉到圆弧或线的最近端点MID捕捉圆弧或线的中点INT线、圆、圆弧的交点APPINT两个对象的外观交点EXT线、圆弧、圆的延伸线CEN圆弧、圆心的圆心QUA圆弧或圆的象限点TAN圆弧或圆的限象点PER线、圆弧、圆的重足PAR直线的平行线NOD捕捉到点对象INS文字、块、形、或属性的插入点NE

10、A最近点捕捉标注DLI线型标注DAL对齐标注DOR坐标标注DDI直径标注DAN角度标注QDlM快速标注DBA基线标注DCO连续标注1.E引线标注TOL公差标注DLE圆心标注DRA半径标注CAL计算器Alt+N+Q快速Alt+N+L线型Alt+N+G对齐Alt+N+0坐标Alt+N+R半径Alt+N+D直径Alt+N+A角度Alt+N+B基线Alt+N+C连续Alt+N+E引线Alt+N+T公差Alt+N+M圆心Alt+N+Q倾斜Alt+N+S样式Alt+N+V替代Alt+N+U更新CAD快捷键Fl:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等

11、轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制Ctr1+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctr1+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字

12、体设置对话框(StyIe)SO:绘制二围面(2dsolid)SP:拼音的校核(SPell)SC:缩放比例(SCaIe)SN:栅格捕捉模式设置(SnaP)DT:文本的设置设text)DI:测量两点间的距离01:插入外部对相CtrI+1:打开特性对话框CtrI+2:打开图象资源管理器CtrI+6:打开图象数据原子Ctrl+0:打开图象文件Ctr1+P:打开打印对说框CtrI+S:保存文件Ctrl+U:极轴模式控制(Flo)Ctr1+v:粘贴剪贴板上的内容Ctr1+W:对象追踪式控制(FlDCtrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I:插入S:拉伸T:文本输入W:定义块并保存到硬盘中1.:直线M:移动X:炸开V:设置当前坐标U:恢复上一次操做0:偏移P:移动Z:缩放
