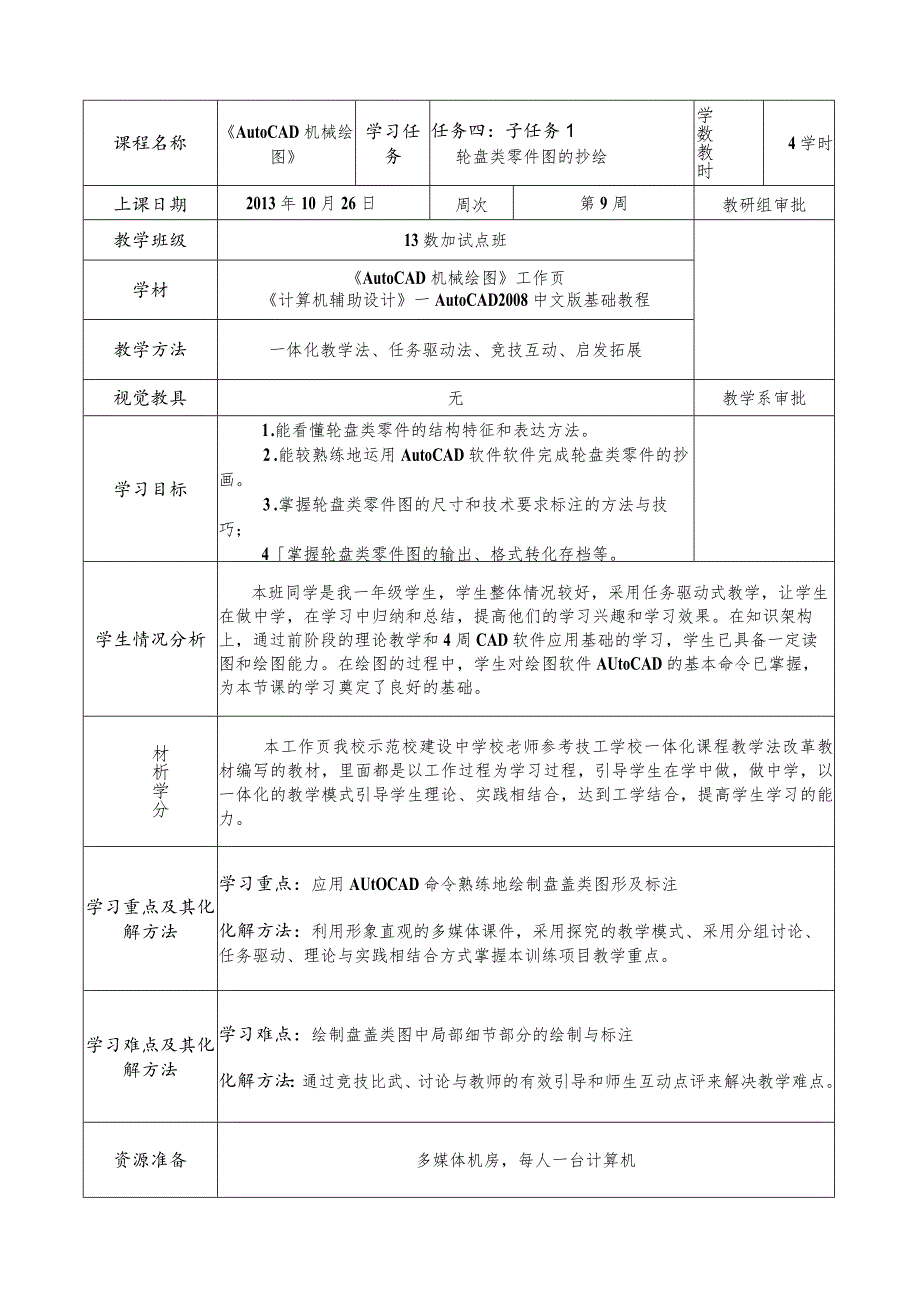

1、AutoCAD机械绘图课程教案课程名称：AutoCAD机械绘图授课班级：班数控加工试点班授课教师：课程名称AutoCAD机械绘图学习任务任务四：子任务1轮盘类零件图的抄绘学数教时4学时上课日期2013年10月26日周次第9周教研组审批教学班级13数加试点班学材AutoCAD机械绘图工作页计算机辅助设计一AutoCAD2008中文版基础教程教学方法一体化教学法、任务驱动法、竞技互动、启发拓展视觉教具无教学系审批学习目标1 .能看懂轮盘类零件的结构特征和表达方法。2 .能较熟练地运用AutoCAD软件软件完成轮盘类零件的抄画。3 .掌握轮盘类零件图的尺寸和技术要求标注的方法与技巧；4掌握轮盘类零件
2、图的输出、格式转化存档等。学生情况分析本班同学是我一年级学生，学生整体情况较好，采用任务驱动式教学，让学生在做中学，在学习中归纳和总结，提高他们的学习兴趣和学习效果。在知识架构上，通过前阶段的理论教学和4周CAD软件应用基础的学习，学生已具备一定读图和绘图能力。在绘图的过程中，学生对绘图软件AUtoCAD的基本命令已掌握，为本节课的学习奠定了良好的基础。材析学分本工作页我校示范校建设中学校老师参考技工学校一体化课程教学法改革教材编写的教材，里面都是以工作过程为学习过程，引导学生在学中做，做中学，以一体化的教学模式引导学生理论、实践相结合，达到工学结合，提高学生学习的能力。学习重点及其化解方法学

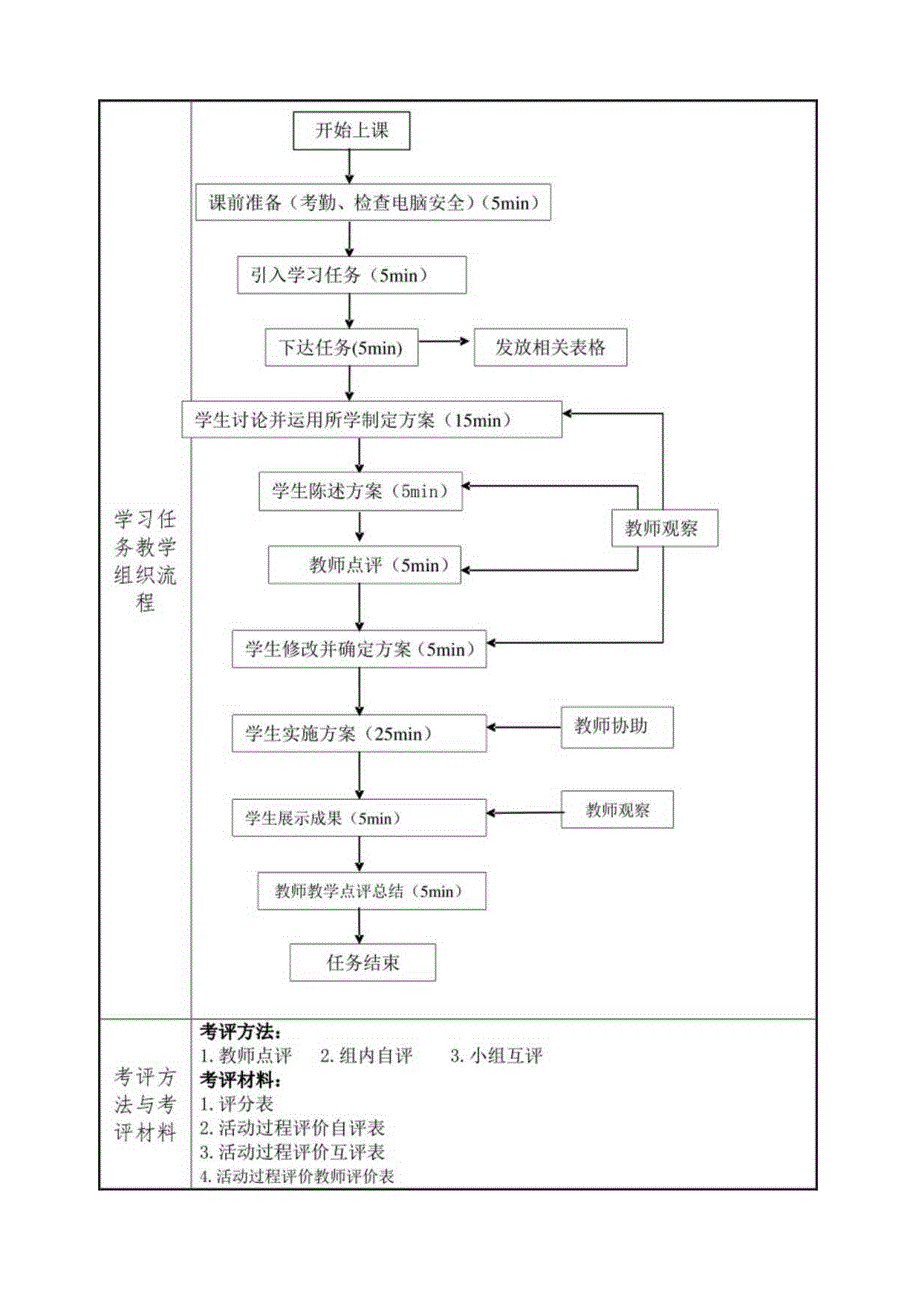

3、习重点：应用AUtOCAD命令熟练地绘制盘盖类图形及标注化解方法：利用形象直观的多媒体课件，采用探究的教学模式、采用分组讨论、任务驱动、理论与实践相结合方式掌握本训练项目教学重点。学习难点及其化解方法学习难点：绘制盘盖类图中局部细节部分的绘制与标注化解方法：通过竞技比武、讨论与教师的有效引导和师生互动点评来解决教学难点。资源准备多媒体机房，每人一台计算机教室布置图OOOOOaOOOOOOOOOO。OOOOOOOOOO附OOOOOOOOOO&OOOOO3讲台课后记数控加工专业教学资源库一体化课程教案学习阶段时间分配学习目标学习内容学生活动教师活动考评方法考评材料明确工作任务10分钟让学生明确工作
