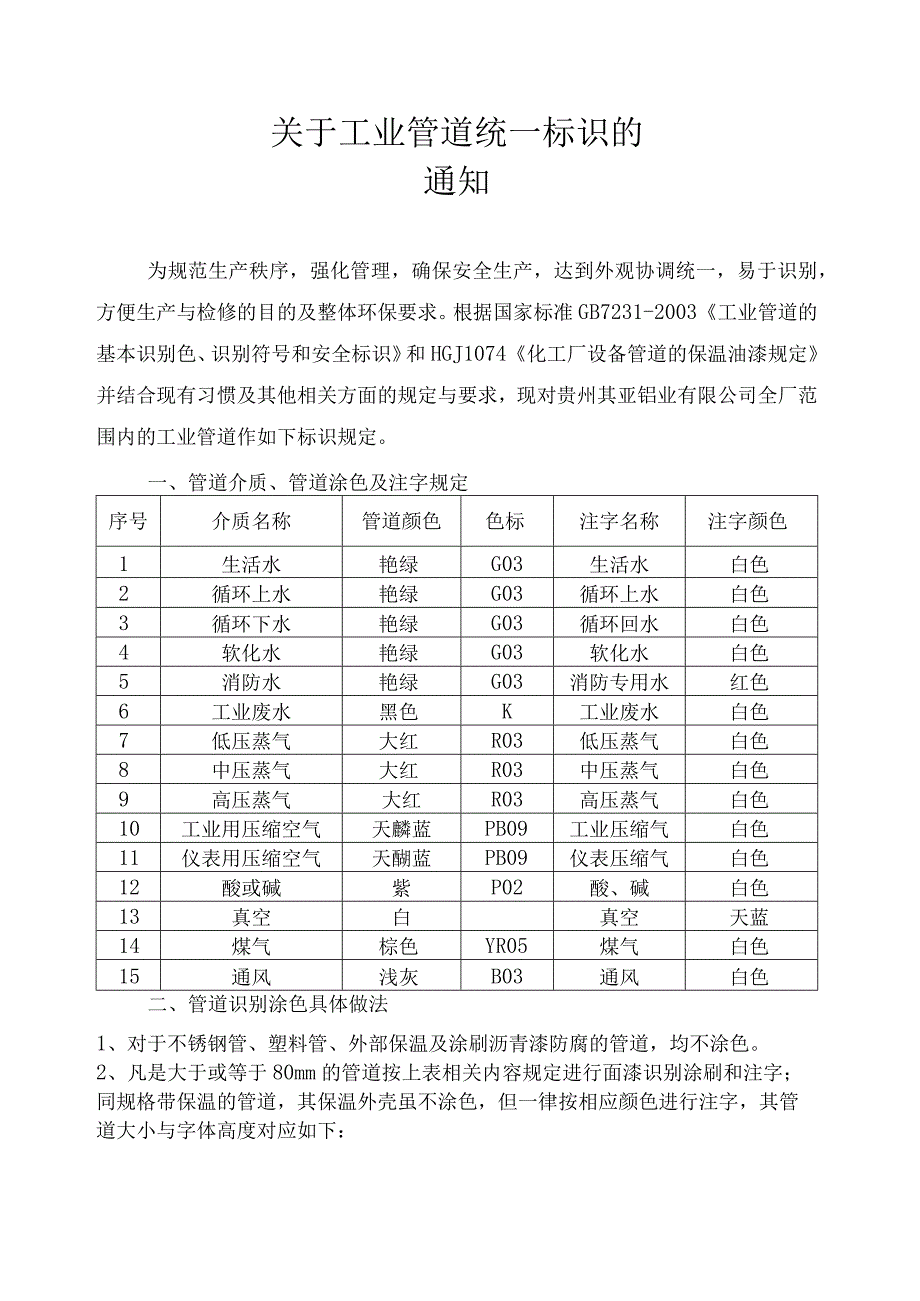

关于工业管道统一标识的通知.docx_第1页
第1页 / 共2页

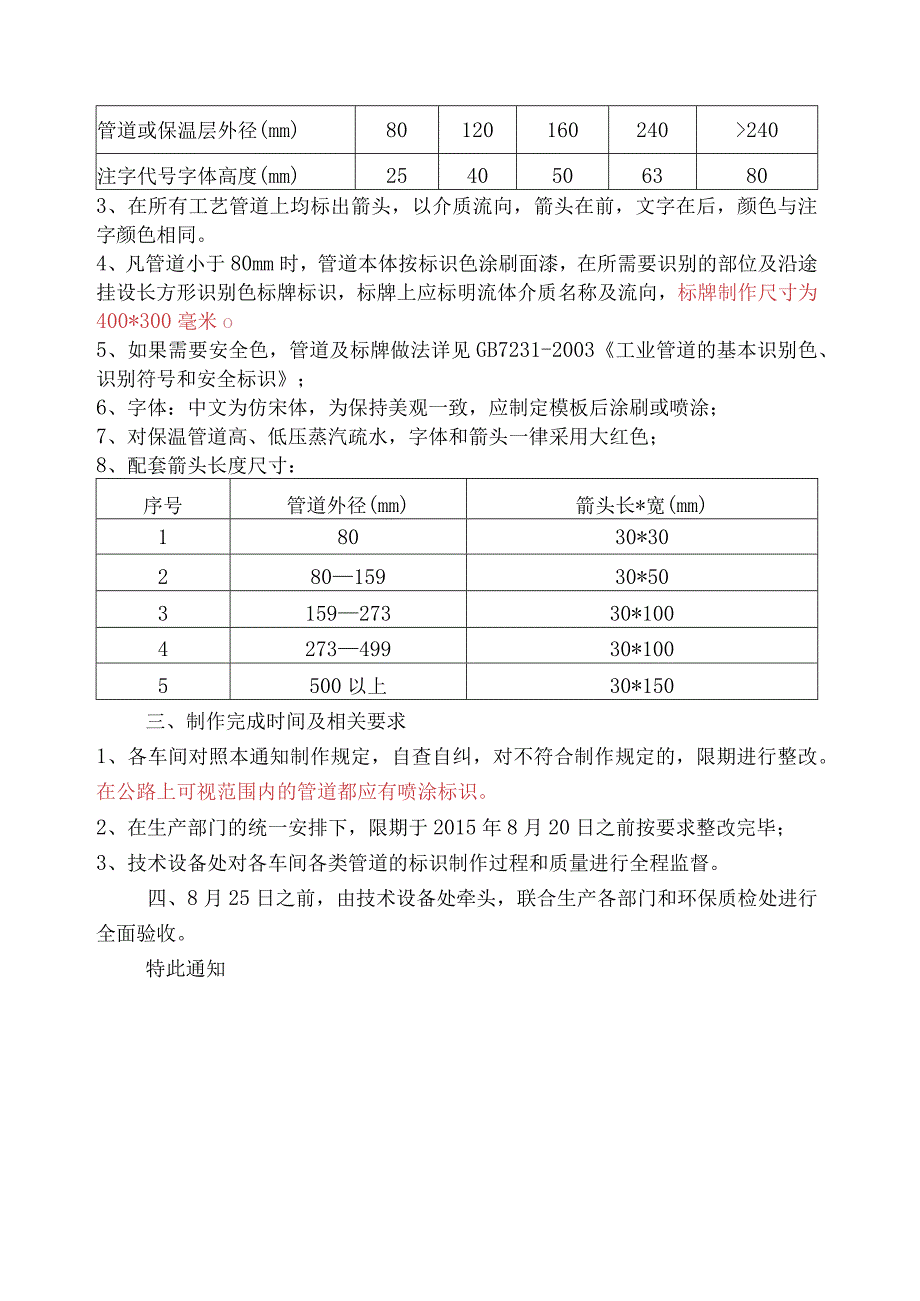

关于工业管道统一标识的通知.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《关于工业管道统一标识的通知.docx》由会员分享,可在线阅读,更多相关《关于工业管道统一标识的通知.docx(2页珍藏版)》请在第壹文秘上搜索。

1、关于工业管道统一标识的通知为规范生产秩序,强化管理,确保安全生产,达到外观协调统一,易于识别,方便生产与检修的目的及整体环保要求。根据国家标准GB7231-2003工业管道的基本识别色、识别符号和安全标识和HGJ1074化工厂设备管道的保温油漆规定并结合现有习惯及其他相关方面的规定与要求,现对贵州其亚铝业有限公司全厂范围内的工业管道作如下标识规定。一、管道介质、管道涂色及注字规定序号介质名称管道颜色色标注字名称注字颜色1生活水艳绿G03生活水白色2循环上水艳绿G03循环上水白色3循环下水艳绿G03循环回水白色4软化水艳绿G03软化水白色5消防水艳绿G03消防专用水红色6工业废水黑色K工业废水白

2、色7低压蒸气大红R03低压蒸气白色8中压蒸气大红R03中压蒸气白色9高压蒸气大红R03高压蒸气白色10工业用压缩空气天麟蓝PB09工业压缩气白色11仪表用压缩空气天醐蓝PB09仪表压缩气白色12酸或碱紫P02酸、碱白色13真空白真空天蓝14煤气棕色YR05煤气白色15通风浅灰B03通风白色二、管道识别涂色具体做法1、对于不锈钢管、塑料管、外部保温及涂刷沥青漆防腐的管道,均不涂色。2、凡是大于或等于80mm的管道按上表相关内容规定进行面漆识别涂刷和注字;同规格带保温的管道,其保温外壳虽不涂色,但一律按相应颜色进行注字,其管道大小与字体高度对应如下:管道或保温层外径(mm)801201602402

3、40注字代号字体高度(mm)25405063803、在所有工艺管道上均标出箭头,以介质流向,箭头在前,文字在后,颜色与注字颜色相同。4、凡管道小于80mm时,管道本体按标识色涂刷面漆,在所需要识别的部位及沿途挂设长方形识别色标牌标识,标牌上应标明流体介质名称及流向,标牌制作尺寸为400*300毫米o5、如果需要安全色,管道及标牌做法详见GB7231-2003工业管道的基本识别色、识别符号和安全标识;6、字体:中文为仿宋体,为保持美观一致,应制定模板后涂刷或喷涂;7、对保温管道高、低压蒸汽疏水,字体和箭头一律采用大红色;8、配套箭头长度尺寸:序号管道外径(mm)箭头长*宽(mm)18030*3028015930*50315927330*100427349930*1005500以上30*150三、制作完成时间及相关要求1、各车间对照本通知制作规定,自查自纠,对不符合制作规定的,限期进行整改。在公路上可视范围内的管道都应有喷涂标识。2、在生产部门的统一安排下,限期于2015年8月20日之前按要求整改完毕;3、技术设备处对各车间各类管道的标识制作过程和质量进行全程监督。四、8月25日之前,由技术设备处牵头,联合生产各部门和环保质检处进行全面验收。特此通知
