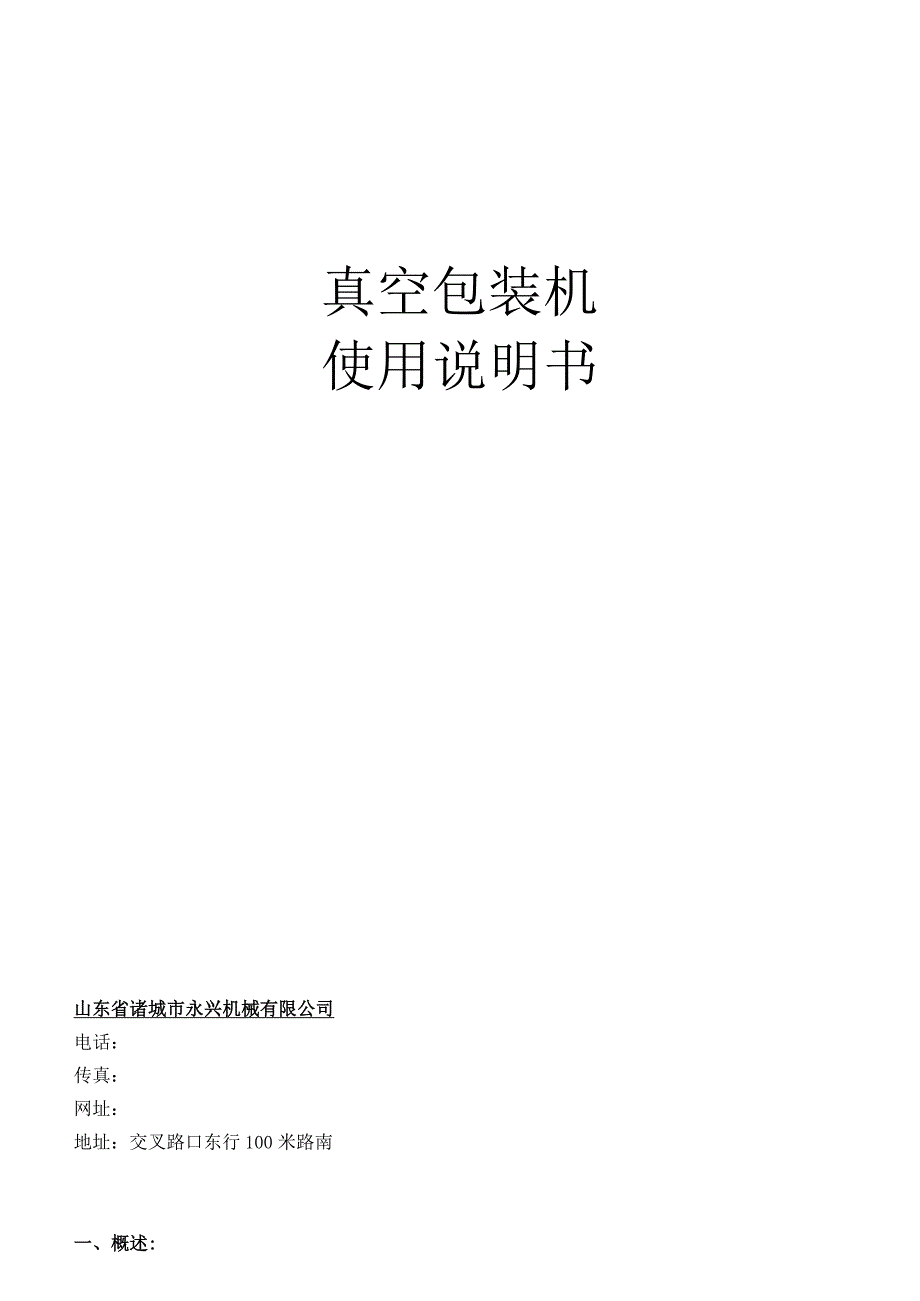

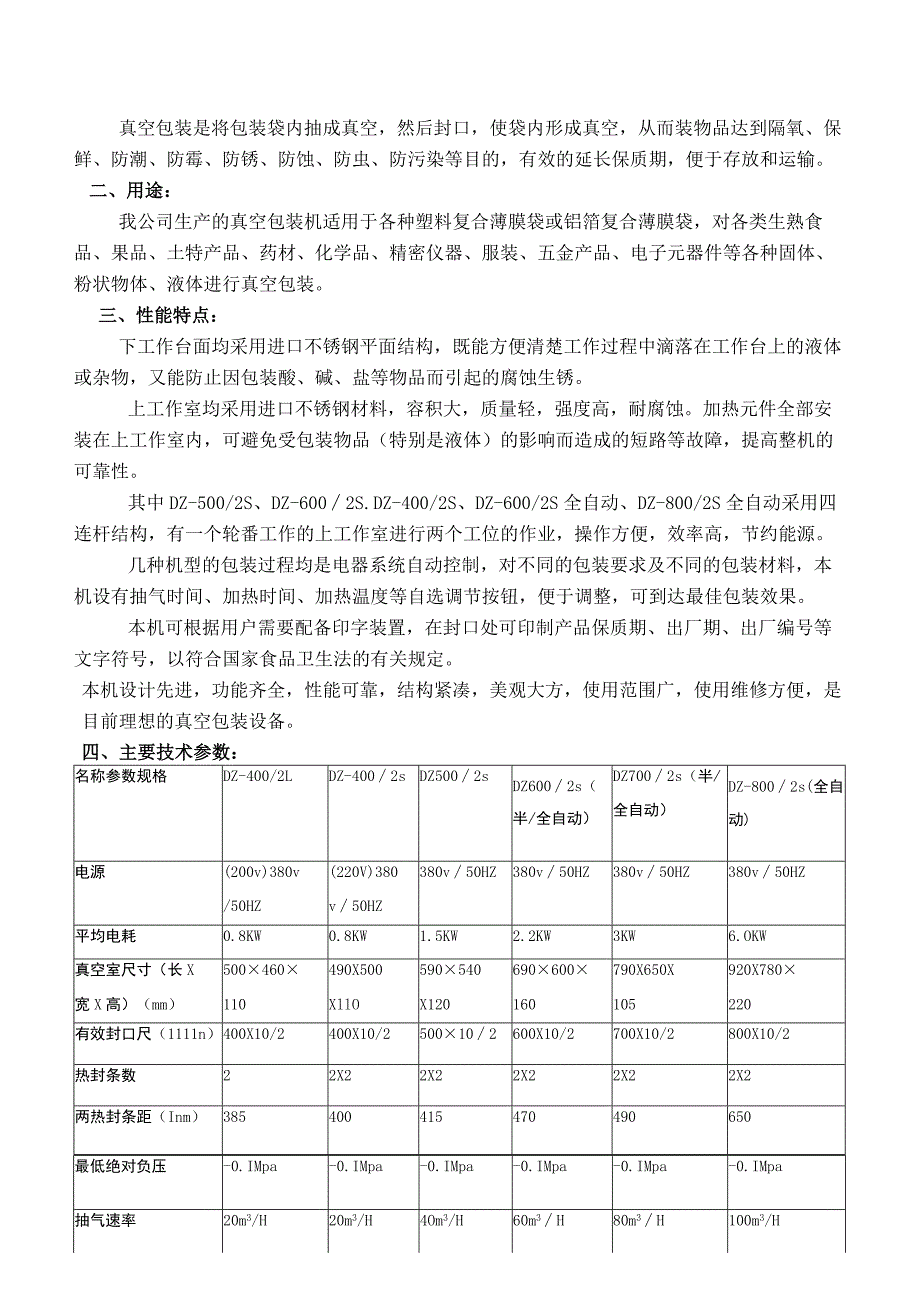

1、真空包装机使用说明书山东省诸城市永兴机械有限公司电话：传真：网址：地址：交叉路口东行100米路南一、概述:真空包装是将包装袋内抽成真空，然后封口，使袋内形成真空，从而装物品达到隔氧、保鲜、防潮、防霉、防锈、防蚀、防虫、防污染等目的，有效的延长保质期，便于存放和运输。二、用途：我公司生产的真空包装机适用于各种塑料复合薄膜袋或铝箔复合薄膜袋，对各类生熟食品、果品、土特产品、药材、化学品、精密仪器、服装、五金产品、电子元器件等各种固体、粉状物体、液体进行真空包装。三、性能特点：下工作台面均采用进口不锈钢平面结构，既能方便清楚工作过程中滴落在工作台上的液体或杂物，又能防止因包装酸、碱、盐等物品而引起的
2、腐蚀生锈。上工作室均采用进口不锈钢材料，容积大，质量轻，强度高，耐腐蚀。加热元件全部安装在上工作室内，可避免受包装物品（特别是液体）的影响而造成的短路等故障，提高整机的可靠性。其中DZ-500/2S、DZ-6002S.DZ-400/2S、DZ-600/2S全自动、DZ-800/2S全自动采用四连杆结构，有一个轮番工作的上工作室进行两个工位的作业，操作方便，效率高，节约能源。几种机型的包装过程均是电器系统自动控制，对不同的包装要求及不同的包装材料，本机设有抽气时间、加热时间、加热温度等自选调节按钮，便于调整，可到达最佳包装效果。本机可根据用户需要配备印字装置，在封口处可印制产品保质期、出厂期、出
3、厂编号等文字符号，以符合国家食品卫生法的有关规定。本机设计先进，功能齐全，性能可靠，结构紧凑，美观大方，使用范围广，使用维修方便，是目前理想的真空包装设备。四、主要技术参数：名称参数规格DZ-400/2LDZ-4002sDZ5002sDZ6002s（半/全自动）DZ7002s（半/全自动）DZ-8002s(全自动)电源(200v)380v/50HZ(220V)380v50HZ380v50HZ380v50HZ380v50HZ380v50HZ平均电耗0.8KW0.8KW1.5KW2.2KW3KW6.OKW真空室尺寸（长X500460490X500590540690600790X650X920X78

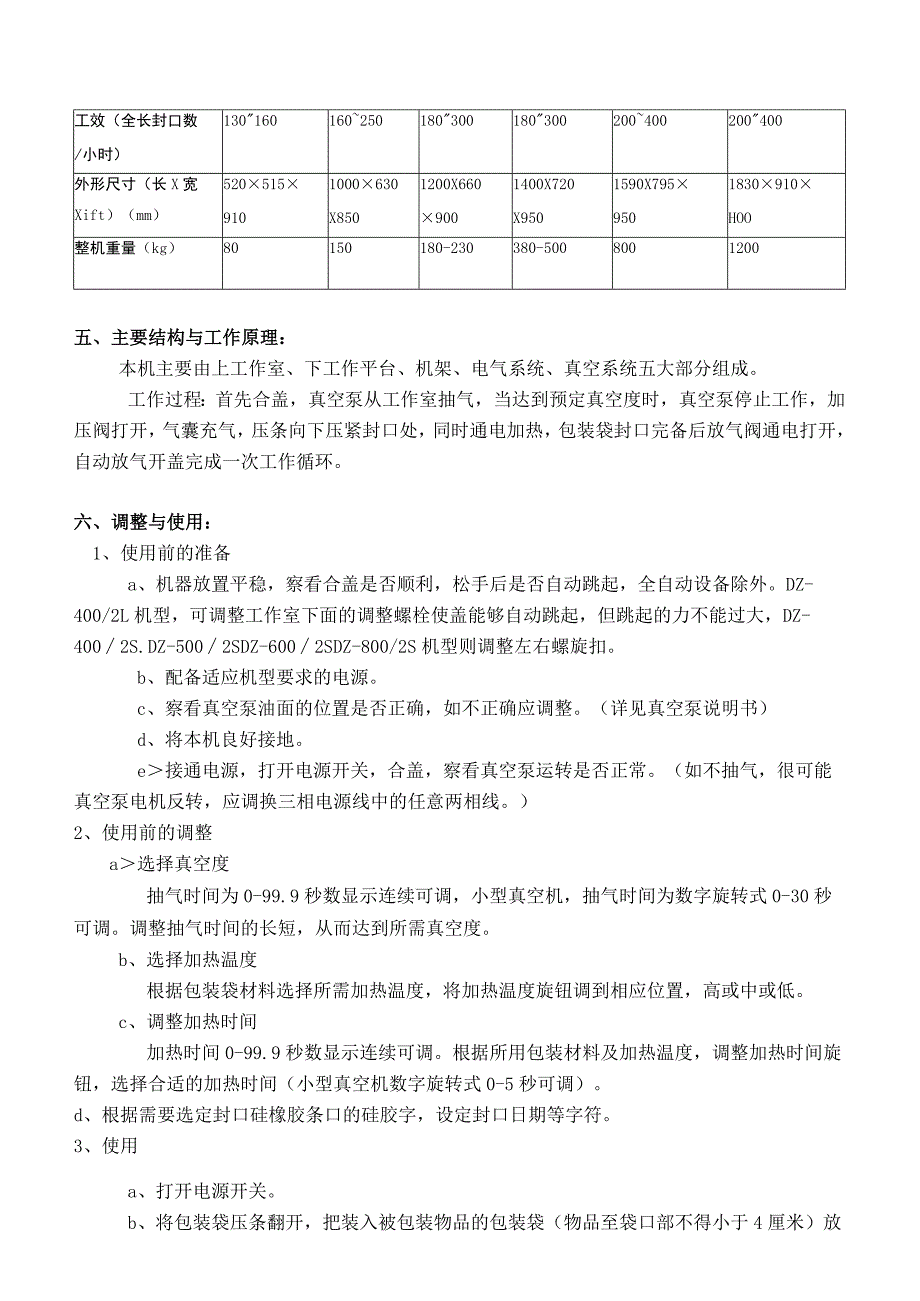

4、0宽X高）（mm）110XllOX120160105220有效封口尺（1111n）400X10/2400X10/2500102600X10/2700X10/2800X10/2热封条数22X22X22X22X22X2两热封条距（Inm）385400415470490650最低绝对负压-0.IMpa-0.IMpa-0.IMpa-0.IMpa-0.IMpa-0.IMpa抽气速率20m3/H20m3/H4Om3/H60m3H80m3H100m3/H工效（全长封口数/小时）130160160250180300180300200400200400外形尺寸（长X宽Xift）（mm）5205159101000
5、630X8501200X6609001400X720X9501590X7959501830910HOO整机重量（kg）80150180-230380-5008001200五、主要结构与工作原理：本机主要由上工作室、下工作平台、机架、电气系统、真空系统五大部分组成。工作过程：首先合盖，真空泵从工作室抽气，当达到预定真空度时，真空泵停止工作，加压阀打开，气囊充气，压条向下压紧封口处，同时通电加热，包装袋封口完备后放气阀通电打开，自动放气开盖完成一次工作循环。六、调整与使用：1、使用前的准备a、机器放置平稳，察看合盖是否顺利，松手后是否自动跳起，全自动设备除外。DZ-400/2L机型，可调整工作室下
6、面的调整螺栓使盖能够自动跳起，但跳起的力不能过大，DZ-4002S.DZ-5002SDZ-6002SDZ-800/2S机型则调整左右螺旋扣。b、配备适应机型要求的电源。c、察看真空泵油面的位置是否正确，如不正确应调整。（详见真空泵说明书）d、将本机良好接地。e接通电源，打开电源开关，合盖，察看真空泵运转是否正常。（如不抽气，很可能真空泵电机反转，应调换三相电源线中的任意两相线。）2、使用前的调整a选择真空度抽气时间为0-99.9秒数显示连续可调，小型真空机，抽气时间为数字旋转式0-30秒可调。调整抽气时间的长短，从而达到所需真空度。b、选择加热温度根据包装袋材料选择所需加热温度，将加热温度旋钮
7、调到相应位置，高或中或低。c、调整加热时间加热时间0-99.9秒数显示连续可调。根据所用包装材料及加热温度，调整加热时间旋钮，选择合适的加热时间（小型真空机数字旋转式0-5秒可调）。d、根据需要选定封口硅橡胶条口的硅胶字，设定封口日期等字符。3、使用a、打开电源开关。b、将包装袋压条翻开，把装入被包装物品的包装袋（物品至袋口部不得小于4厘米）放入工作室内，将封口处平整地放于硅橡胶条上，袋子不要重叠，翻过包装袋压条将包装袋口部压好。c、握住手把（或按上盖边缘）下压上工作室。合盖，则本机将按程序自动完成真空包装过程并自动开盖，部分设备配备有急停开关。d、翻开包装袋压条。取出包装袋。即完成一次工作循
8、环。e停止工作时需关上电源开关，拔出电源插头。4、全自动真空包装机除作以上准备外需：根据设备上工作室自动运转的速度及操作工人的工作速度，调整设备面板上的速度调节时间继电器。（时间加长或缩短）b、本设备设有紧急停关开关，如有特殊情况按下此开关，上盖自动开启处在正上方，待情况排除，打开急停开关，把上盖推向工作一方，设备进入正常工作状态。七、维护：为保证机器正常工作，延长其使用寿命，在使用中要加强维护工作。1、本机应在温度-10-60,相对湿度不大于85,周围空气中无腐蚀性气体，无粉末，无爆炸性危险品的环境中工作。2、应定期检查真空泵油位，定期添加使油位保持在油窗1/2至3/4位置;真空泵采用进口1
9、00#汽车机油或0#真空泵专用油。3、当观察到泵内的油变为黑色或白色的，油内有水珠，或粘度增大时，则证明油已被污染，应立即更换油。正常情况下没连续工作12个月更换一次泵油，更换后重新检查油位。4、带有除水装置的机型应根据所包装物水分的情况，定期从设备后部的排水管排水，排水后再放上管塞，一般水分会自动分解，不需排放。八、常见故障及排除:故障现象故障原因处理方法合盖不工作1、真空泵电机反转2、微动开关不接触3、电源插座接触不良4、电压不足5、真空表抽气时间定于零1、调整三相电源线的任意两根2、调整开关拔片3、插好插座4、使电压达到标准5、调节按钮给定抽气时间电源灯不亮1、电源开关接触不良2、指不灯
10、坏3、保险丝烧断1、更换电源开关2、更换指示灯3、更换保险丝泵转不抽真空1、工作室未盖严2、电机反转3、气路不通4、电磁阀不动作1、将工作室盖严2、调换三相电源的任意两根3、检查气路并修复4、检查电磁阀并修复或更换缺相1、烧坏一相保险2、交流接触器的一组触点不接触或烧坏。3、分断器一组触点不好1、更换保险丝2、更换交流接触器3、更换分断器真空度低1、有漏气出2、真空表指示不准3、袋口间隙太小4、加压阀内皮垫脱落5、其他原因详见真空泵说明书1、检查管路各接头、密封处及真空泵、真空表、电磁阀。2、更换真空表（考虑环境大气压）3、理顺气囊及硅橡胶条，增加合盖后封口处间隙。4、拆开加压阀将皮垫复位胶合
11、频繁烧保险1、油粘度太低2、电机反转3、天气太冷4、泵油太多5、排气过滤器堵塞6、有短路处1、换油2、任意两根电源线换位安装3、开机后试运转几次4、排掉部分油至标准油面高度5、更换过滤器6、查找并修复漏气1、管路老化或经腐蚀破损2、气路接头不严3、密封垫损坏4、电磁阀漏气5、真空泵漏气6、真空表漏气7、气囊破损1、更换管路2、检查后修复3、更换损坏的密封垫4、修阀或更换5、修泵6、更换真空表7、更换气囊泵停不下1、交流接触器不复位2、时间继电器损坏1、修理或更换交流接触器2、修理或更换时间继电器不加热1、加热条断（注意两头里边）2、上盖后边5公分左右，加热线折断3、控制加热的保险坏4、波断开关
12、接触不良5、中间继电器不动作1、换加热条2、修理或更换3、换保险4、更换波段开关5、更换继电器6、修理或更换6、时间继电器接触不良7、加热回路短路8、加热变压器断线或烧坏9、内部线头松动或脱落10、包装袋压条短路7、查找短路处并修复8、接好线或更换变压器9、查找后修复10、整平包装压条加热不停止1、时间继电器坏2、中间继电器不回位3、控制加热时间的电位器损坏1、换时间继电器2、更换中间继电器3、更换电位器封口时不加压1、加压阀不动作2、电线断路3、气囊破损1、修理或更换2、接好阀线3、更换气囊封口不平1、加热条移动、错位2、硅橡胶条及钢盒不正3、加热间隙大4、加热时间与加热温度未调好5、隔热布
13、起皱1、找正2、找正3、合盖后加热条与硅橡胶条的间隙应调整适当4、调整至合适5、拉平隔离布不放气1、放气阀不动作2、时间续电器接触不良3、放气阀线路短路1、修阀或更换2、修理或更换3、查找并接好噪音大1、电磁阀未吸牢2、交流接触器未吸牢3、真空泵连轴器磨损4、排气过滤器损坏1、修阀（考虑存在电压的影响）2、修理或更换（考虑存在电压的影响）3、更换联轴器4、用汽油清洗或更换全自动设备上盖只在一边工作感应开关位置不对1、打开后门，调整感应开关的左右位置或上下位置2、调整磁力开关的上下位置开盖后泵又启动微动开关拔片位置不对调整开关拔片或更换微动开关九、易损件的更换：1、更换气囊更换气囊时，先用弹簧座
14、旋下，取下弹簧，将加热条连同弹簧取下，换上可以使用的气囊,再将隔板对正导柱放好，装上弹簧，旋紧弹簧座即可。2、银格带的调整、更换a、将加热导线取下，松开固定酚醛板的插销或螺栓。b、将加热条及隔板取下C、将外层隔布取下。d、如果银络带过松，可先旋松一端的铜螺母，再旋转铜螺丝，使银格带涨紧，然后旋转铜螺母。如果银铭带不能使用，则需将两端的螺帽旋下，取下铜螺丝将更换后的银铭带一端插入铜螺丝的槽中，将其装入加热条内缠绕铜螺丝超过一圈后，调整银格带位于加热条宽度的中部，旋紧螺丝母，再将另一端铜螺丝依上述方法装入加热条（铢倍带如过长可剪去多余部分），旋转铜螺丝使银铭带涨紧，旋紧铜螺母。贴上外层隔离布将加热条及隔板装上，连接加热线，即可调式使用。3、换油操作:换油前，应先使泵运转15-30分钟，待油温升高后停止运转，打开放油螺塞，将油放尽，然后拧紧放油螺塞加注新泵油至规定高度，如泵内油污严重，则加注新油后再重复操作一次，以使泵
