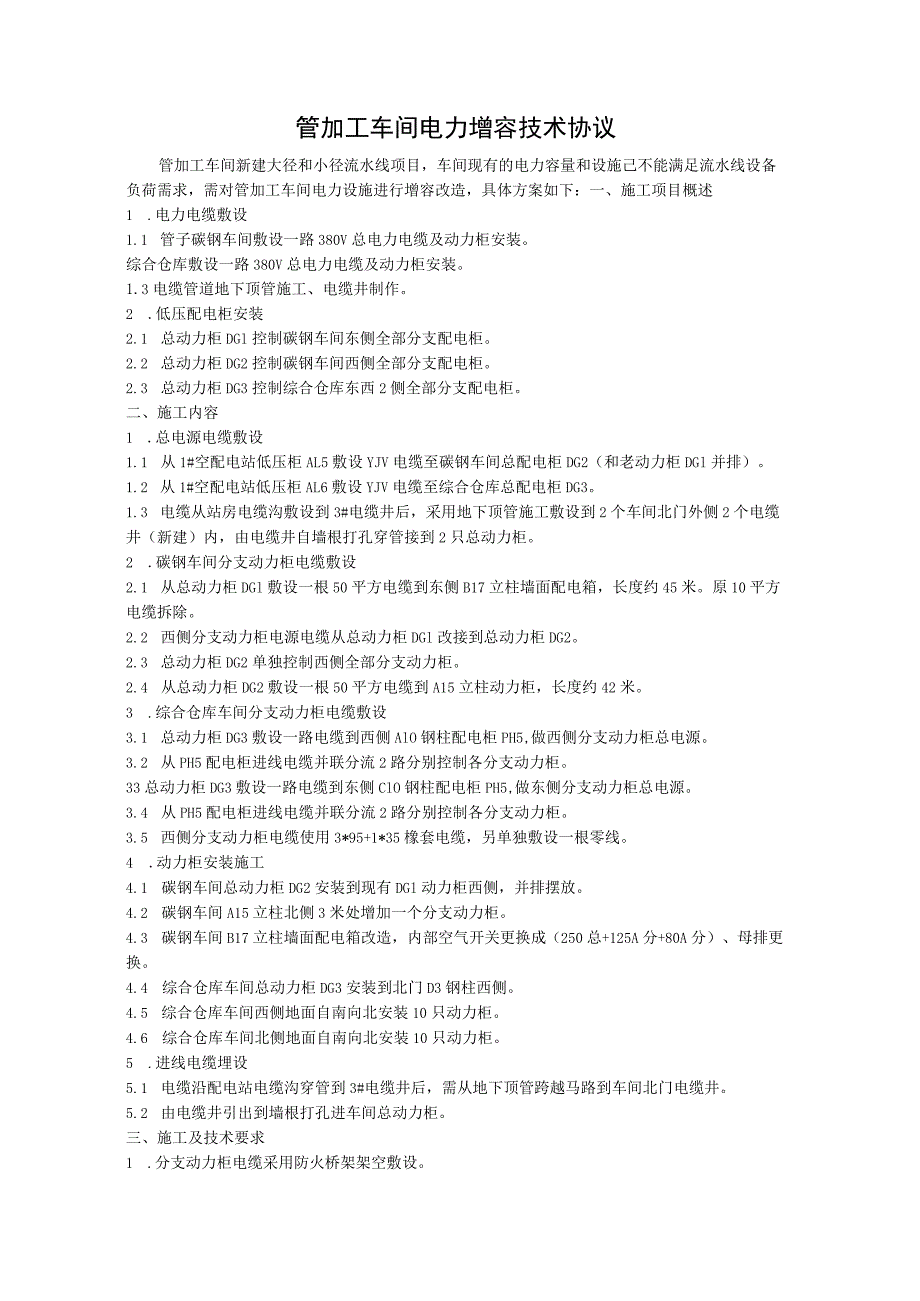

1、管加工车间电力增容技术协议管加工车间新建大径和小径流水线项目，车间现有的电力容量和设施己不能满足流水线设备负荷需求，需对管加工车间电力设施进行增容改造，具体方案如下：一、施工项目概述1 .电力电缆敷设1.1 管子碳钢车间敷设一路380V总电力电缆及动力柜安装。综合仓库敷设一路380V总电力电缆及动力柜安装。1.3电缆管道地下顶管施工、电缆井制作。2 .低压配电柜安装2.1 总动力柜DGl控制碳钢车间东侧全部分支配电柜。2.2 总动力柜DG2控制碳钢车间西侧全部分支配电柜。2.3 总动力柜DG3控制综合仓库东西2侧全部分支配电柜。二、施工内容1 .总电源电缆敷设1.1 从1#空配电站低压柜AL5
2、敷设YJV电缆至碳钢车间总配电柜DG2（和老动力柜DGl并排）。1.2 从1#空配电站低压柜AL6敷设YJV电缆至综合仓库总配电柜DG3。1.3 电缆从站房电缆沟敷设到3#电缆井后，采用地下顶管施工敷设到2个车间北门外侧2个电缆井（新建）内，由电缆井自墙根打孔穿管接到2只总动力柜。2 .碳钢车间分支动力柜电缆敷设2.1 从总动力柜DGl敷设一根50平方电缆到东侧B17立柱墙面配电箱，长度约45米。原10平方电缆拆除。2.2 西侧分支动力柜电源电缆从总动力柜DGl改接到总动力柜DG2。2.3 总动力柜DG2单独控制西侧全部分支动力柜。2.4 从总动力柜DG2敷设一根50平方电缆到A15立柱动力柜
3、，长度约42米。3 .综合仓库车间分支动力柜电缆敷设3.1 总动力柜DG3敷设一路电缆到西侧AlO钢柱配电柜PH5,做西侧分支动力柜总电源。3.2 从PH5配电柜进线电缆并联分流2路分别控制各分支动力柜。33总动力柜DG3敷设一路电缆到东侧ClO钢柱配电柜PH5,做东侧分支动力柜总电源。3.4 从PH5配电柜进线电缆并联分流2路分别控制各分支动力柜。3.5 西侧分支动力柜电缆使用3*95+1*35橡套电缆，另单独敷设一根零线。4 .动力柜安装施工4.1 碳钢车间总动力柜DG2安装到现有DGl动力柜西侧，并排摆放。4.2 碳钢车间A15立柱北侧3米处增加一个分支动力柜。4.3 碳钢车间B17立柱
4、墙面配电箱改造，内部空气开关更换成（250总+125A分+80A分）、母排更换。4.4 综合仓库车间总动力柜DG3安装到北门D3钢柱西侧。4.5 综合仓库车间西侧地面自南向北安装10只动力柜。4.6 综合仓库车间北侧地面自南向北安装10只动力柜。5 .进线电缆埋设5.1 电缆沿配电站电缆沟穿管到3#电缆井后，需从地下顶管跨越马路到车间北门电缆井。5.2 由电缆井引出到墙根打孔进车间总动力柜。三、施工及技术要求1 .分支动力柜电缆采用防火桥架架空敷设。2 .分支动力柜底座安装框架后固定在地面。3 .所有动力柜工作环境为室内、防护等级IP30、钢板厚度2.0mm,外观乳白。4 .所有动力柜内部开关

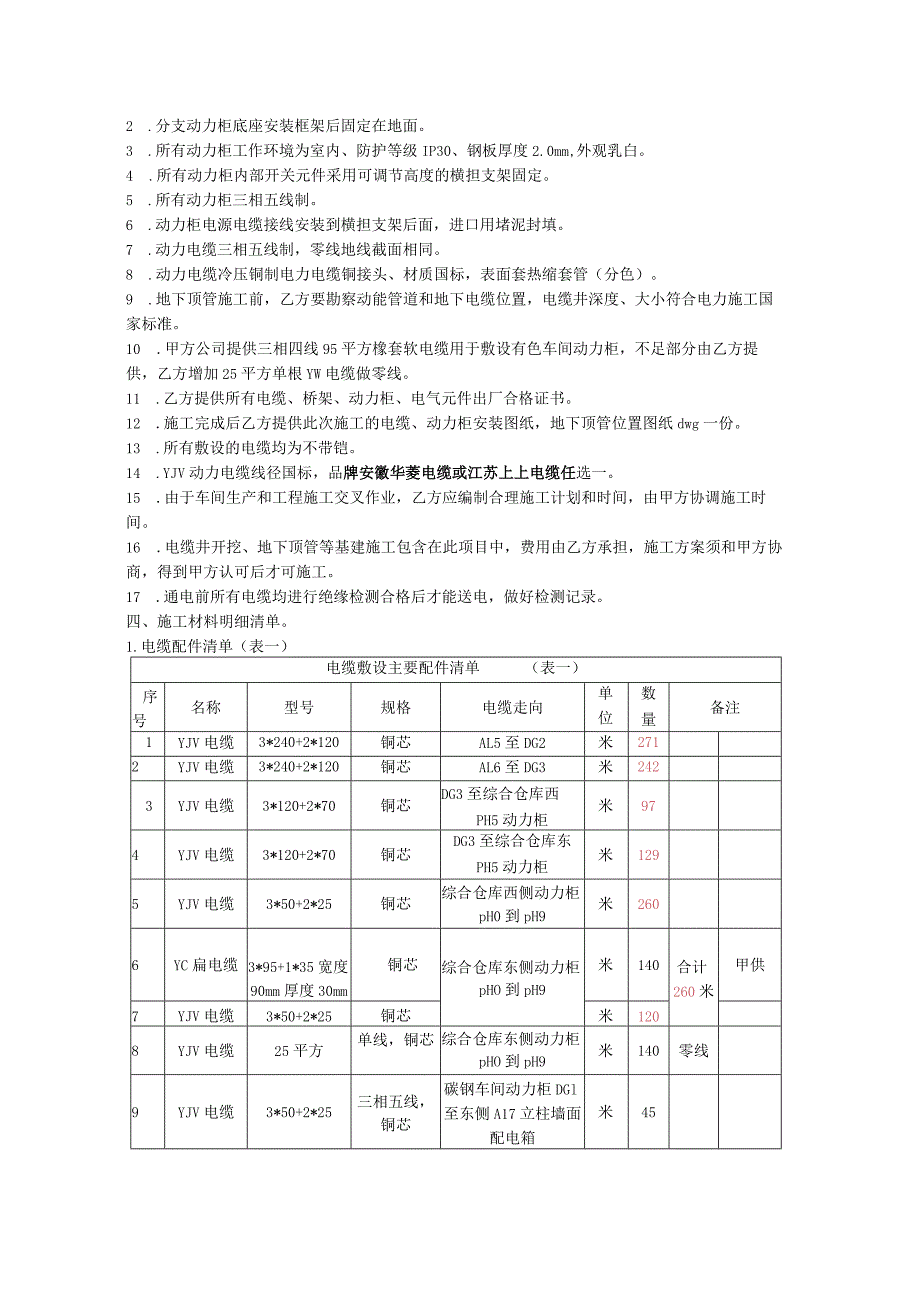

5、元件采用可调节高度的横担支架固定。5 .所有动力柜三相五线制。6 .动力柜电源电缆接线安装到横担支架后面，进口用堵泥封填。7 .动力电缆三相五线制，零线地线截面相同。8 .动力电缆冷压铜制电力电缆铜接头、材质国标，表面套热缩套管（分色）。9 .地下顶管施工前，乙方要勘察动能管道和地下电缆位置，电缆井深度、大小符合电力施工国家标准。10 .甲方公司提供三相四线95平方橡套软电缆用于敷设有色车间动力柜，不足部分由乙方提供，乙方增加25平方单根YW电缆做零线。11 .乙方提供所有电缆、桥架、动力柜、电气元件出厂合格证书。12 .施工完成后乙方提供此次施工的电缆、动力柜安装图纸，地下顶管位置图纸dwg
6、一份。13 .所有敷设的电缆均为不带铠。14 .YJV动力电缆线径国标，品牌安徽华菱电缆或江苏上上电缆任选一。15 .由于车间生产和工程施工交叉作业，乙方应编制合理施工计划和时间，由甲方协调施工时间。16 .电缆井开挖、地下顶管等基建施工包含在此项目中，费用由乙方承担，施工方案须和甲方协商，得到甲方认可后才可施工。17 .通电前所有电缆均进行绝缘检测合格后才能送电，做好检测记录。四、施工材料明细清单。1.电缆配件清单（表一）电缆敷设主要配件清单（表一）序号名称型号规格电缆走向单位数量备注1YJV电缆3*240+2*120铜芯AL5至DG2米2712YJV电缆3*240+2*120铜芯AL6至D
7、G3米2423YJV电缆3*120+2*70铜芯DG3至综合仓库西PH5动力柜米974YJV电缆3*120+2*70铜芯DG3至综合仓库东PH5动力柜米1295YJV电缆3*50+2*25铜芯综合仓库西侧动力柜pH0到pH9米2606YC扁电缆3*95+1*35宽度90mm厚度30mm铜芯综合仓库东侧动力柜pHO到pH9米140合计260米甲供7YJV电缆3*50+2*25铜芯米1208YJV电缆25平方单线，铜芯综合仓库东侧动力柜pHO到pH9米140零线9YJV电缆3*50+2*25三相五线，铜芯碳钢车间动力柜DGl至东侧A17立柱墙面配电箱米4510YJV电缆3*50+2*25三相五线，

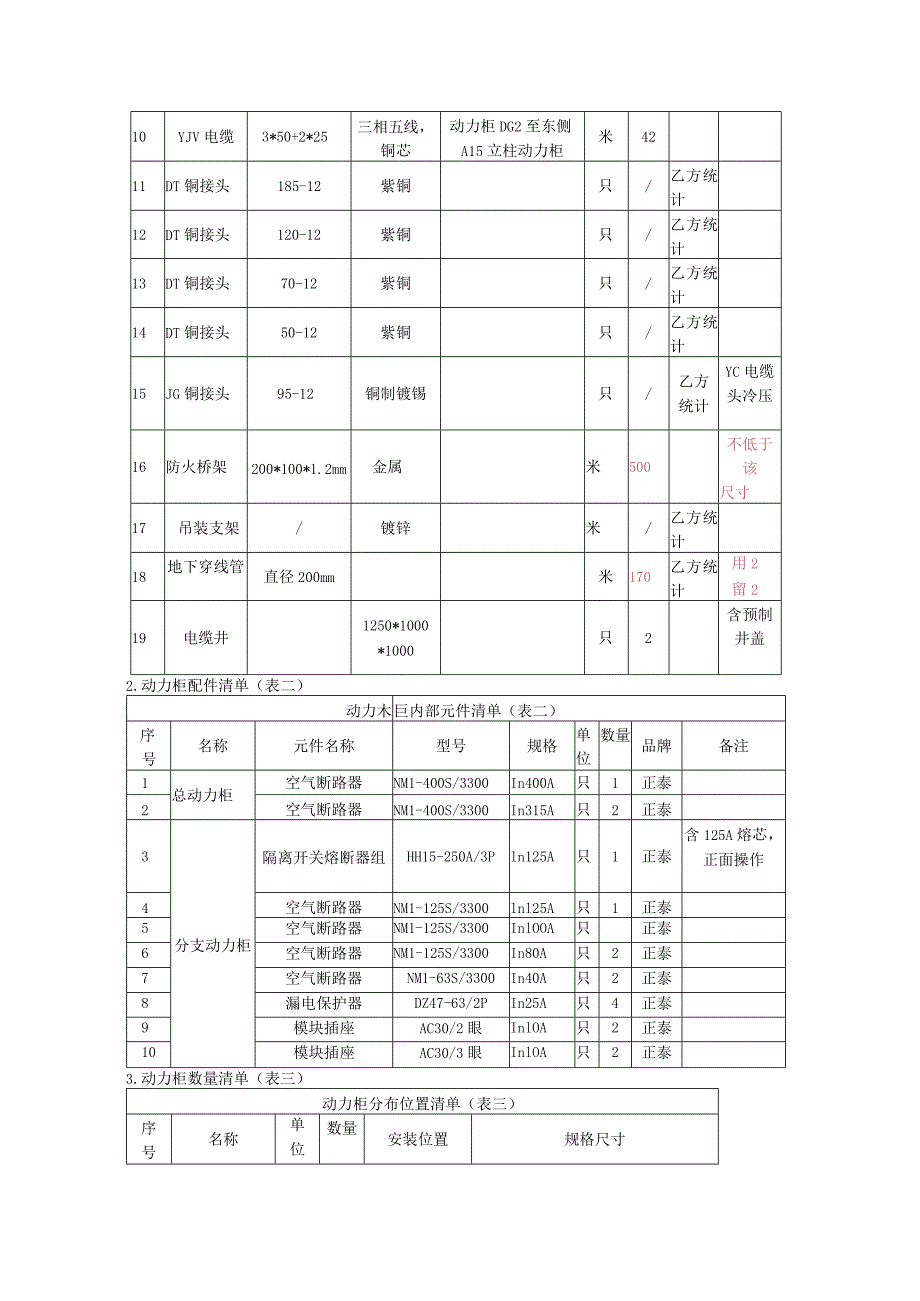

8、铜芯动力柜DG2至东侧A15立柱动力柜米4211DT铜接头185-12紫铜只/乙方统计12DT铜接头120-12紫铜只/乙方统计13DT铜接头70-12紫铜只/乙方统计14DT铜接头50-12紫铜只/乙方统计15JG铜接头95-12铜制镀锡只/乙方统计YC电缆头冷压16防火桥架200*100*1.2mm金属米500不低于该尺寸17吊装支架/镀锌米/乙方统计18地下穿线管直径200mm米170乙方统计用2留219电缆井1250*1000*1000只2含预制井盖2.动力柜配件清单（表二）动力木巨内部元件清单（表二）序号名称元件名称型号规格单位数量品牌备注1总动力柜空气断路器NM1-400S/330
9、0In400A只1正泰2空气断路器NM1-400S/3300In315A只2正泰3分支动力柜隔离开关熔断器组HH15-250A/3Pln125A只1正泰含125A熔芯，正面操作4空气断路器NM1-125S/3300lnl25A只1正泰5空气断路器NM1-125S/3300InlOOA只正泰6空气断路器NM1-125S/3300In80A只2正泰7空气断路器NM1-63S/3300In40A只2正泰8漏电保护器DZ47-63/2PIn25A只4正泰9模块插座AC30/2眼InlOA只2正泰10模块插座AC30/3眼InlOA只2正泰3.动力柜数量清单（表三）动力柜分布位置清单（表三）序号名称单位
10、数量安装位置规格尺寸1总动力柜DG只1碳钢车间1500*800*470mm,底座高度320un,接线方式上进下出2只1有色车间3分支动力柜PH只10有色车间西侧1500*700*360mm,底座高度320mm接线方式上进上出4只10有色车间东侧5分支动力柜PH只1碳钢车间西侧1500*700*360mm,底座高度320mm上进上出4.施工主要配件总数清单（表四）项目施工主要配，牛数量清单（表四）序号名称型号单位数量1YJV电缆3*240+2*120米5132YJV电缆3*120+2*70米2263YJV电缆3*50+2*25米4674YJV电缆单芯25平方米1405防火桥架200*100*1.2,黑色米5006铜接头/若干7动力柜400A只28动力柜125A只219其它附件/五.施工资质要求乙方需具备电力施工总承包资质、承（装、修、试）电力施工许可证。六.备注：乙方中标后到现场对车间环境、基建施工、电缆等物量进行实地勘察。甲方：芜湖造船厂有限公司乙方:签字人:联系电话:签字人:联系电话:
