《超音速电弧喷涂FeCrAl涂层组织结构与抗氧化性能研究.docx》由会员分享，可在线阅读，更多相关《超音速电弧喷涂FeCrAl涂层组织结构与抗氧化性能研究.docx（6页珍藏版）》请在第壹文秘上搜索。
1、超音速电弧喷涂FeCrAl涂层组织结构与抗氧化性能研究刘杰。胡兰青7许并社CI太原理工大学材料科学与工程学院，太原（030024）2教育部新材料界面与工程重点实验室，太原（030024）E-mail:摘要：利用超音速电弧喷涂技术，在20钢表面制成FeCrAl涂层。借助扫描曲子显微镜、能谱仪和X-射线衍射仪分析了涂层氧化前后的形貌、成分及组织结构，测试了涂层在68（C的抗氧化性能。结果表明FeCrAl涂层主要由体心立方晶格Fe-Cr固溶体和-Fe相组成，含少量CrO20FeCrAl涂层的优良的抗氧化性能主要是得益于涂层中的合金元素Cr,在氧化试脸中形成了以Cr2O3为主的致密保护层。关键词：超音
2、速也弧喷涂；抗氧化性；FeCrAI涂层中图分类号：TG174.4420.引言火电厂锅炉管一直处在高温、高压及受热烟气腐蚀、冲蚀的恶劣环境中，极易产生高温腐蚀及冲蚀，致使管壁减薄，每年减薄量约hum,更有甚者可达56mrn。材料表面早期失效是造成发电厂非计划停机的主要原因，在锅炉事故中锅炉管的暴漏事故又占据一大半。所以，锅炉管的高温腐蚀和烟气冲刷磨损已成为一亟待解决的关键问题，解决这一问题的经济可行的途径是使用具有良好导热性的防磨损、防氧化的薄涂层。铁铝金属间化合物具有优良的高温耐磨损、抗氧化性能，但因为低的塑性而难于加工。超音速电弧喷涂具有熔滴喷射速度高、雾化效果好、涂层的结合强度高和涂层的孔
3、隙率低等优点。采用FeCrAI粉芯丝材，利用超音速电弧喷涂技术制成FeCrAI涂层，可以解决铁铝金属间化合物加工成形困难的缺点。本文对超音速电弧喷涂FeerAI涂层和20钢在680温度下IOoh的空气中氧化前后的组织结构和抗氧化性进行了研究，分析了20钢和FeCrAI涂层试样的氧化动力学曲线，讨论了FeCrAI涂层氧化前后的物相变化，以期为FeCrAl涂层的设计和抗氧化性的改善提供理论依据L1 .实验材料及方法1.1 试验材料喷涂材料为2mm的FeCrAl粉芯丝材。喷涂用基体材料为20钢，主要化学成分（质量分数，%）为C0.170.24,Si0.170.37,Mn0.350.65,Ni.Cr0
4、.25,CUWO.25。采用电火花线切割成尺寸为25mmX7mm待喷涂试样。1.2涂层制备采用CDMAS300系统和HAS-02高速喷枪。喷涂的工艺参数为：喷涂电压为32V,喷涂电,本课题得到山西省青年科技研究基金资助项目（）资助。流180A,喷涂距离250300m,雾化压力0.500.60MPa,送丝速度3.Om/min。试样用砂纸磨平经抛光去油并在酒精中超声波清洗，去除表面油污，然后喷涂面喷砂粗化，提高表面粗糙度。在基体上喷涂厚约0.3Onlm的涂层。1 .3组织形貌分析用JSM-6700-F型场发射扫描电子显微镜观察试样表面和截面的形貌结构特征。用TN-5400型能谱仪对样品微区成分元素

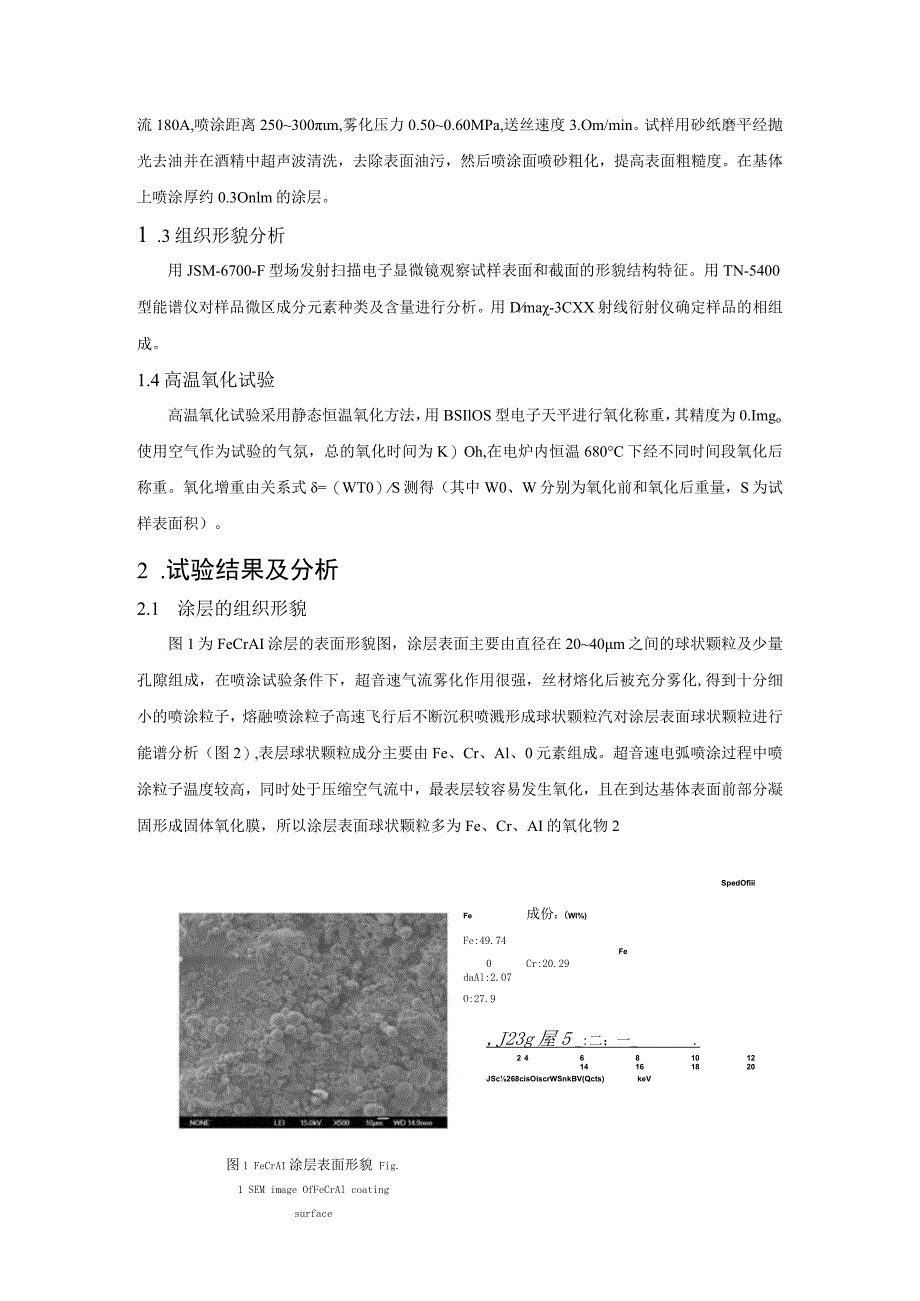

5、种类及含量进行分析。用Dma-3CXX射线衍射仪确定样品的相组成。1.4高温氧化试验高温氧化试验采用静态恒温氧化方法，用BSIlOS型电子天平进行氧化称重，其精度为0.Imgo使用空气作为试验的气氛，总的氧化时间为K）Oh,在电炉内恒温680C下经不同时间段氧化后称重。氧化增重由关系式=（WT0）S测得（其中W0、W分别为氧化前和氧化后重量，S为试样表面积）。2 .试验结果及分析2.1 涂层的组织形貌图1 FeCrAI涂层表面形貌 Fig. 1 SEM image OfFeCrAl coating surface图1为FeCrAI涂层的表面形貌图，涂层表面主要由直径在2040m之间的球状颗粒及
6、少量孔隙组成，在喷涂试验条件下，超音速气流雾化作用很强，丝材熔化后被充分雾化,得到十分细小的喷涂粒子，熔融喷涂粒子高速飞行后不断沉积喷溅形成球状颗粒汽对涂层表面球状颗粒进行能谱分析（图2）,表层球状颗粒成分主要由Fe、Cr、Al、0元素组成。超音速电弧喷涂过程中喷涂粒子温度较高，同时处于压缩空气流中，最表层较容易发生氧化，且在到达基体表面前部分凝固形成固体氧化膜，所以涂层表面球状颗粒多为Fe、Cr、AI的氧化物2SpedOfliiFe成份：(Wl%)Fe:49.74Fe0Cr:20.29daAl:2.07O:27.9,J23g屋5:二；一_.2468101214161820JSc268cisO

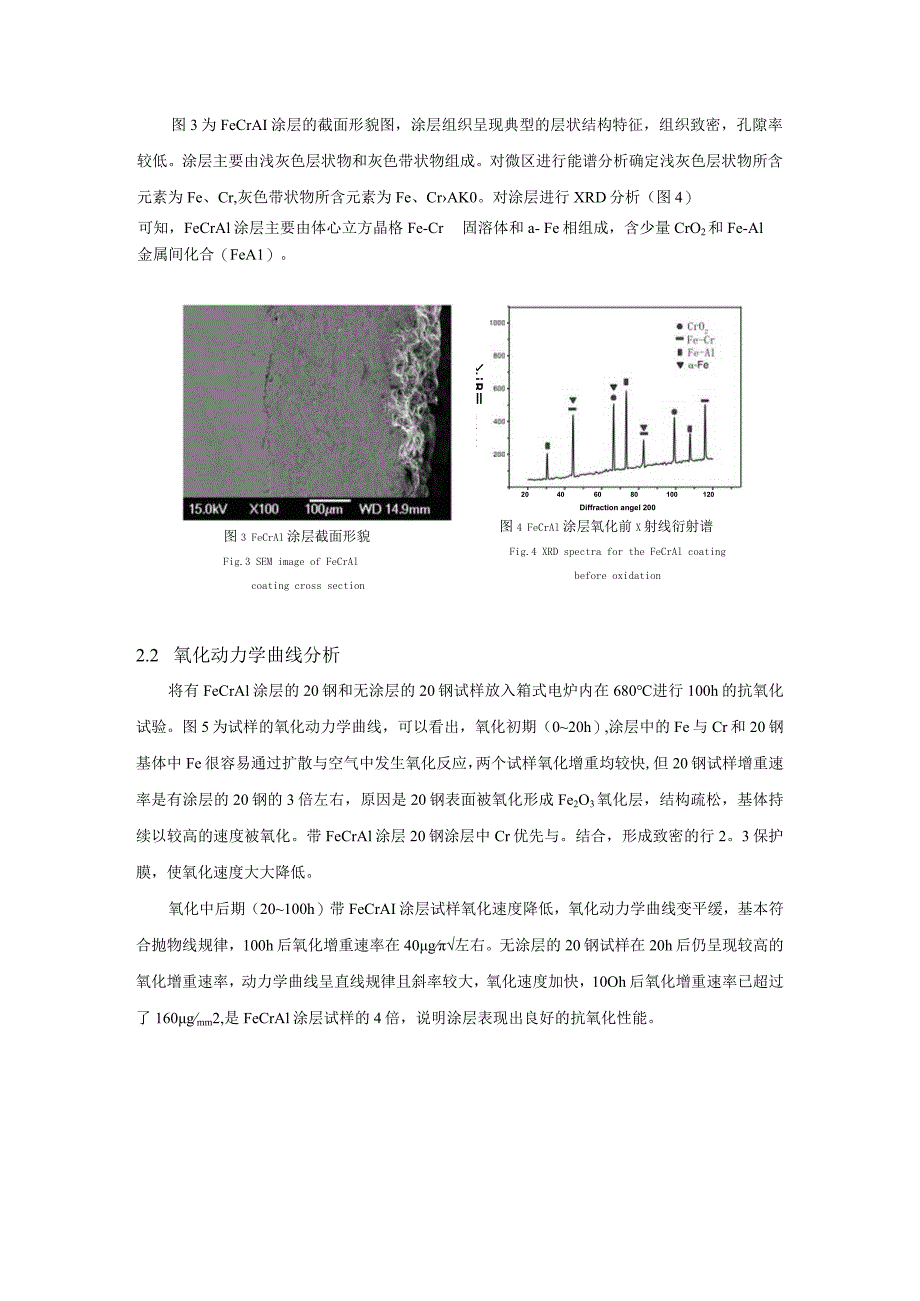

7、iscrWSnkBV(Qcts)keV图3为FeCrAI涂层的截面形貌图，涂层组织呈现典型的层状结构特征，组织致密，孔隙率较低。涂层主要由浅灰色层状物和灰色带状物组成。对微区进行能谱分析确定浅灰色层状物所含元素为Fe、Cr,灰色带状物所含元素为Fe、CrAK0。对涂层进行XRD分析（图4）可知，FeCrAl涂层主要由体心立方晶格Fe-Cr固溶体和a- Fe相组成，含少量CrO2和Fe-Al金属间化合（FeA1）。图3 FeCrAl涂层截面形貌Fig.3 SEM image of FeCrAl coating cross sectioniB UO 二 *20406080100120Diffrac
8、tion angel 200图4 FeCrAl涂层氧化前X射线衍射谱Fig.4 XRD spectra for the FeCrAl coating before oxidation2.2 氧化动力学曲线分析将有FeCrAl涂层的20钢和无涂层的20钢试样放入箱式电炉内在680进行100h的抗氧化试验。图5为试样的氧化动力学曲线，可以看出，氧化初期（020h）,涂层中的Fe与Cr和20钢基体中Fe很容易通过扩散与空气中发生氧化反应，两个试样氧化增重均较快,但20钢试样增重速率是有涂层的20钢的3倍左右，原因是20钢表面被氧化形成Fe2O3氧化层，结构疏松，基体持续以较高的速度被氧化。带FeCr
9、Al涂层20钢涂层中Cr优先与。结合，形成致密的行2。3保护膜，使氧化速度大大降低。氧化中后期（20100h）带FeCrAI涂层试样氧化速度降低，氧化动力学曲线变平缓，基本符合抛物线规律，100h后氧化增重速率在40g左右。无涂层的20钢试样在20h后仍呈现较高的氧化增重速率，动力学曲线呈直线规律且斜率较大，氧化速度加快，10Oh后氧化增重速率已超过了160gmm2,是FeCrAl涂层试样的4倍，说明涂层表现出良好的抗氧化性能。RR5040xR 忖 388706034082010 UlUVMn loM.E0Time （h）图5 FeCrAl涂层及20钢在680 C氧化动力学曲线Fig.5 Ox
10、idation kinetics curves of FeCrAl coating and 20G at 680 2 .3氧化后形貌、物相及分析用扫描电镜观察氧化K）Oh后试样的表面形貌（图6）发现，孔隙减少，球状颗粒尺寸变大且边界变得不明显。对涂层进行XRD分析可知（图7）,涂层氧化后表面致密层主要是Cr2O3,还含有一定量的Fe2O3和FeCr固溶体。说明涂层中形成了致密的Cr2O3氧化膜对基体起了保护作用。其原因有：（1）Cr与0的亲和力大于Fe和0的亲和力，在发生氧化反应时0优先与Cr结合，形成致密Cm3保护膜，使基体20钢得到保护。（2）本试验涂层中Cr的质量分数大于20%,满足形成
11、稳定氧化膜的条件，由合金内部提供的Cr量大于通过氧化物向外扩散被氧化的Cr量，且合金的互扩散系数足够大，Cr能从氧化层内部扩散到外部，有足够的Cr形成连续Cr氧化膜L（3）Cr所生成的氧化物的体积大于金属原子的体积，且线膨胀系数与基体接近，不会产生较大的内应力使涂层破裂，因而能有效地将金属基体包覆起来，防止基体进一步氧化W综上，FeCrAl涂层的抗氧化性主要得益于涂层中的合金元素Cr,形成了以CmO3为主的致密保护层。图6 FeCrAl涂层氧化后表面形貌 Fig.6 SEM image of FeCrAl coating after oxidationA=SUyU- uo 盲 U-52040
12、80 IOO 120DitTraction angel 203 .结论(I)FeerAI涂层的组织呈现出典型的层状结构特征，表面主要由球状氧化物组成，涂层组织主要是体心立方晶格Ee-Cr固溶体和Q-Fe相及少量CrO2o(2)经680C氧化100h后，20钢氧化增重速率是FeCrAl喷涂层氧化增重速率的4倍左右。FeCrAl涂层的抗氧化性能优于20钢。(3) FeCrAl涂层的抗氧化性主要得益于涂层中的合金元素Cr,形成了以CmO3为主的致密保护层。弁考文献1吴非文.火力发电厂高温金属运行M.北京：水利电力出版社，1978.2王汉功著.超音速电弧喷涂技术M.北京：国防工业出版社，1999.3
13、TomaD,BrandlW,MargineanG.WearandcorrosionbehaviourofthermallysprayedcermetcoatingsJ.SurfaceandCoatingsTechnology,2001(2):149-158.4孟凡军,徐滨士,朱胜,等.高速电弧喷涂Fe-Al涂层在800tC下的氧化性能J.中国腐蚀防护学报,2004,24(6)：368-371.5翟金坤.金属高温腐蚀M.北京：航空航天大学出版社,1993:72-74.6 XiaodongWu,DuanWeng.Effectsofplasma-sprayedNiCrAlZZrO2intermedi
14、ateonthecombinationabilityofcoatingsJ.SurfaceandCoatingsTechnology.2001(140):231-237.7 Shi-chengWei,Bin-shiXu,JIai-dourisononcorrosion-resistanceperformanceofelectro-thermalexplosionplasmasprayingFeAl-basedcoatingsJ.SurfaceandCoatingsTechnology.2007(201):5294-5297.StudyonMicrostructureandOxidationRe
15、sitancePropertiesofFeCrAlCoatingsProducedbySupersonicArcSpraying1.IU,JieHU,Lan-QingXU,Bing-She1CollegeOfMaterialsScienceandEngineering5TaiyuanUniversityofTechnology,Taiyuan,PRC,(030024)2KeyLaboratoryofInterlaceScienceandEngineeringinAdvancedMaterialsofTaiyuan,UniversityofTechnology,MinistryOfEducation,Taiyuan,PRC,(030024)AbstractInthispaper,FeCrAlCoatingswerepreparedon2(X3substratebysupersonicarcsprayingtechnology.ThespecimenswereanalyzedbymeansofconventionalX-raydiffraction(XRD),themicrographofthesampleanal
