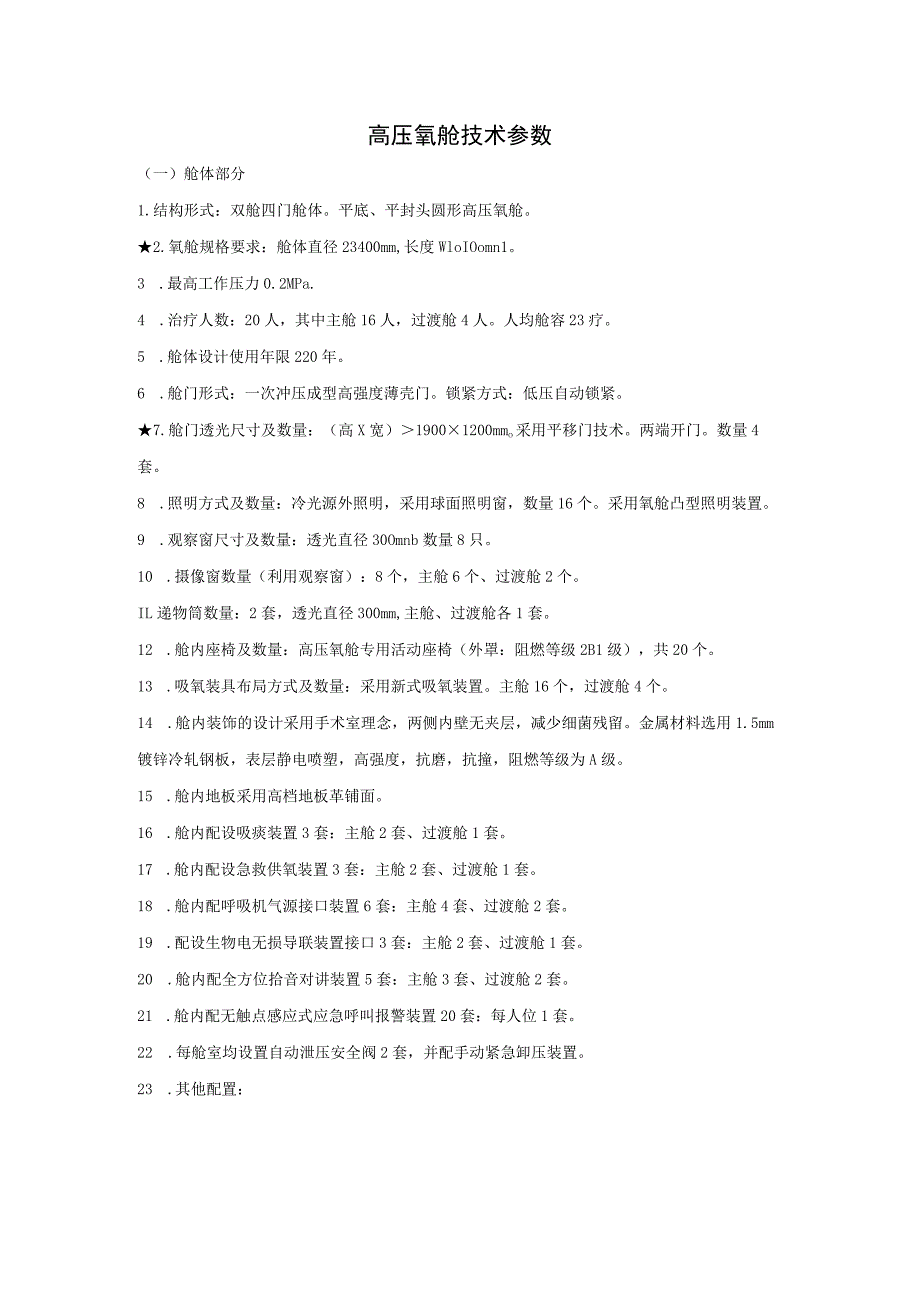

1、高压氧舱技术参数（一）舱体部分1.结构形式：双舱四门舱体。平底、平封头圆形高压氧舱。2.氧舱规格要求：舱体直径23400mm,长度WloIOomn1。3 .最高工作压力0.2MPa.4 .治疗人数：20人，其中主舱16人，过渡舱4人。人均舱容23疗。5 .舱体设计使用年限220年。6 .舱门形式：一次冲压成型高强度薄壳门。锁紧方式：低压自动锁紧。7.舱门透光尺寸及数量：（高X宽）19001200mmo采用平移门技术。两端开门。数量4套。8 .照明方式及数量：冷光源外照明，采用球面照明窗，数量16个。采用氧舱凸型照明装置。9 .观察窗尺寸及数量：透光直径30Omnb数量8只。10 .摄像窗数量（
2、利用观察窗）：8个，主舱6个、过渡舱2个。IL递物筒数量：2套，透光直径300mm,主舱、过渡舱各1套。12 .舱内座椅及数量：高压氧舱专用活动座椅（外罩：阻燃等级2B1级），共20个。13 .吸氧装具布局方式及数量：采用新式吸氧装置。主舱16个，过渡舱4个。14 .舱内装饰的设计采用手术室理念，两侧内壁无夹层，减少细菌残留。金属材料选用1.5mm镀锌冷轧钢板，表层静电喷塑，高强度，抗磨，抗撞，阻燃等级为A级。15 .舱内地板采用高档地板革铺面。16 .舱内配设吸痰装置3套：主舱2套、过渡舱1套。17 .舱内配设急救供氧装置3套：主舱2套、过渡舱1套。18 .舱内配呼吸机气源接口装置6套：主舱

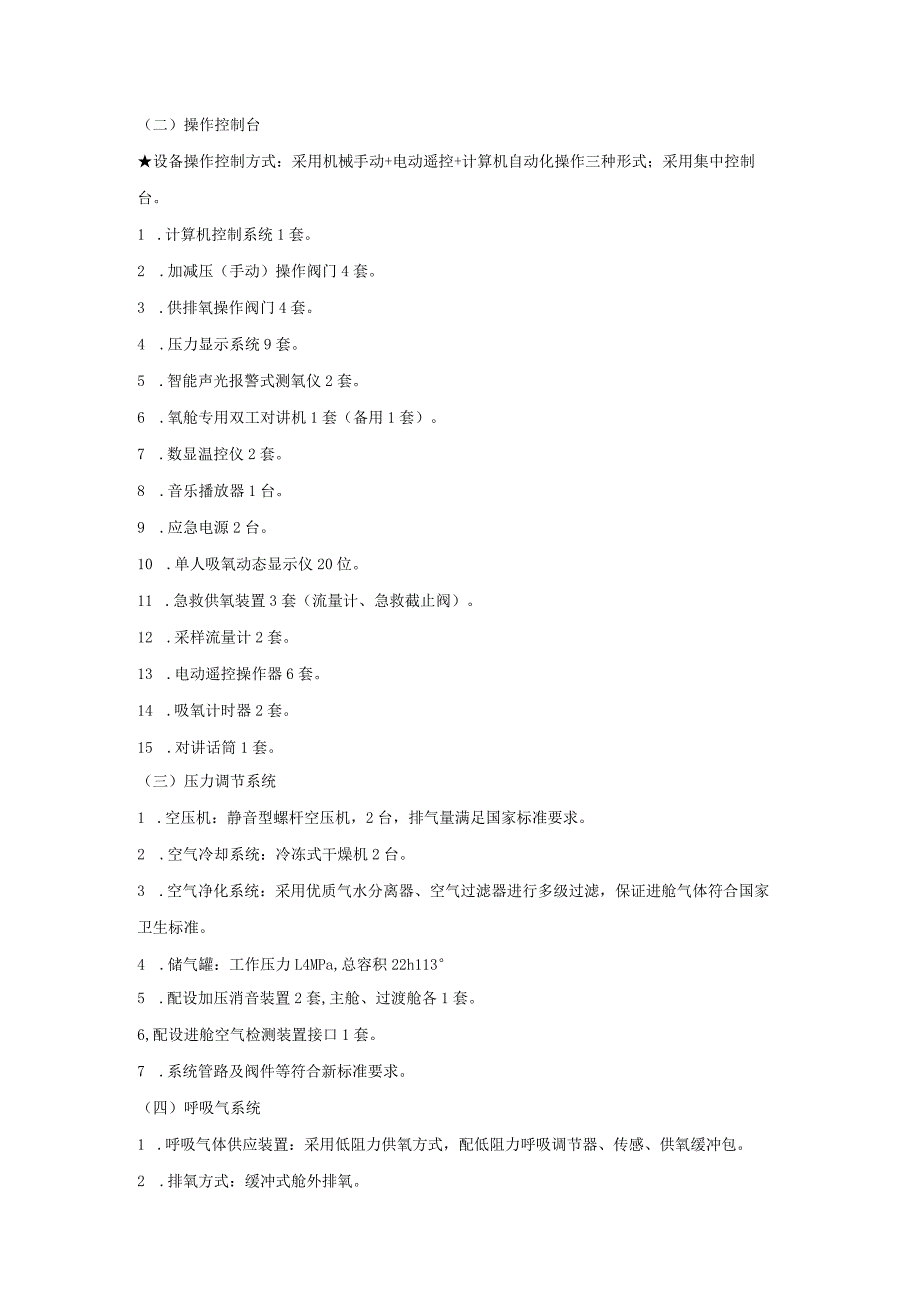

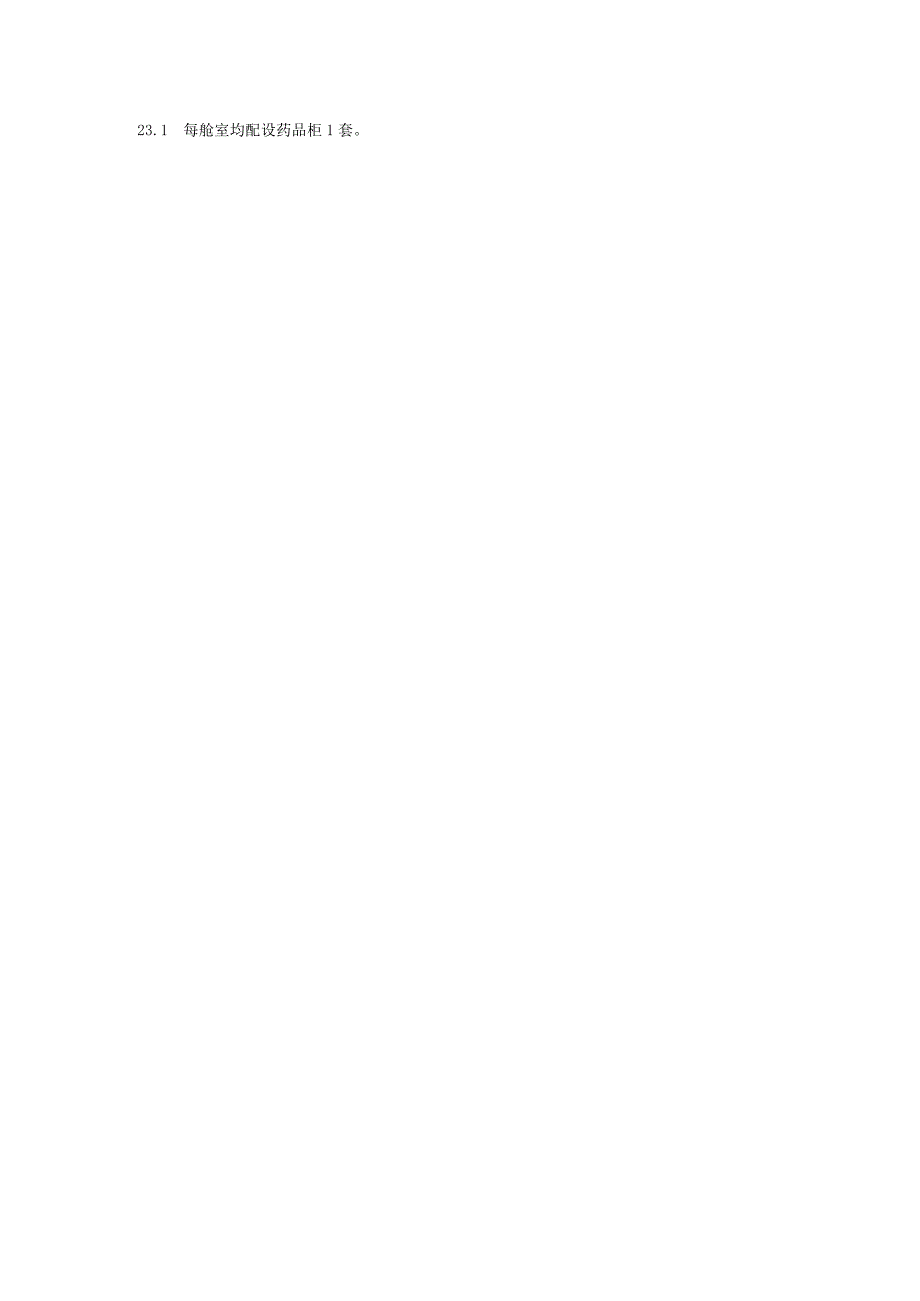

3、4套、过渡舱2套。19 .配设生物电无损导联装置接口3套：主舱2套、过渡舱1套。20 .舱内配全方位拾音对讲装置5套：主舱3套、过渡舱2套。21 .舱内配无触点感应式应急呼叫报警装置20套：每人位1套。22 .每舱室均设置自动泄压安全阀2套，并配手动紧急卸压装置。23 .其他配置：23.1 每舱室均配设药品柜1套。（二）操作控制台设备操作控制方式：采用机械手动+电动遥控+计算机自动化操作三种形式；采用集中控制台。1 .计算机控制系统1套。2 .加减压（手动）操作阀门4套。3 .供排氧操作阀门4套。4 .压力显示系统9套。5 .智能声光报警式测氧仪2套。6 .氧舱专用双工对讲机1套（备用1套）。
4、7 .数显温控仪2套。8 .音乐播放器1台。9 .应急电源2台。10 .单人吸氧动态显示仪20位。11 .急救供氧装置3套（流量计、急救截止阀）。12 .采样流量计2套。13 .电动遥控操作器6套。14 .吸氧计时器2套。15 .对讲话筒1套。（三）压力调节系统1 .空压机：静音型螺杆空压机，2台，排气量满足国家标准要求。2 .空气冷却系统：冷冻式干燥机2台。3 .空气净化系统：采用优质气水分离器、空气过滤器进行多级过滤，保证进舱气体符合国家卫生标准。4 .储气罐：工作压力L4MPa,总容积22h1135 .配设加压消音装置2套,主舱、过渡舱各1套。6,配设进舱空气检测装置接口1套。7 .系统
5、管路及阀件等符合新标准要求。（四）呼吸气系统1 .呼吸气体供应装置：采用低阻力供氧方式，配低阻力呼吸调节器、传感、供氧缓冲包。2 .排氧方式：缓冲式舱外排氧。3 .舱内吸氧装具采用多功能吸氧装置20套。每套吸氧装具具备常规吸氧、雾化吸氧、一级吸氧、负压吸引、应急呼叫等功能。4 .采用微阻力呼吸调节器20套。采用微阻力呼吸调节器。5 .系统管路及阀件等符合新标准要求。（五）舱内环境调节系统1 .空调：采用吸顶式分体冷暖空调。主舱2P2台，过渡舱2P1台。2 .送风方式，采用永磁耦合感应传动。（六）电气控制系统设立独立式配电系统，采用漏电保护器和隔离变压器双重安全保护，双电源自动切换。（七）监控系
6、统1 .采用数字高清摄像机：8台，其中主舱6台，过渡舱2台；50英寸液晶显示器1台。2 .监视画面经由硬盘录像机，将每个摄像机画面显示于监视屏上。（八）消防系统1 .按GB/T12130-2020氯舱标准之要求，各舱室均配置水喷淋消防设施，要求喷水强度不小于50L（m2.min）,喷水动作响应时间不大于3s,并在操作控制台及舱内醒目位置设置快开式气动控制阀，以确保紧急状态下使用。2 .采用细水雾灭火系统。有效灭火降温。3 .采用断水停喷式消防系统。采用断水停喷式消防系统。4 .配备满足消防要求的消防水罐。采用高压氧舱用防腐高压消防水罐。（九）计算机控制系统软件主要功能：友好的用户界面、加减压过
7、程的程序化控制、智能排氧、氧浓度自动监控、故障自检功能、语音提示、舱内压力自动保护、智能记录、智能客户接口、远程网络技术支持、程序可视化监控、软件系统一键还原、断电自保、记录、存档和打印、程序定制开发。2.要求该系统完成计算机软件著作权的登记。（十）安全附件和安全保护装置1 .安全阀：主舱、过渡舱配置安全阀各2只。储气罐、消防水罐配置安全阀各1只。2 .递物筒配装压力锁定、低压自动开启装置各1套。递物筒配装压力显示仪表各1套。3 .压缩机配装超压自动停机、低压自动复位装置。4 .各舱室内、外应急卸压装置各1套。（十一）舱内专用无线监护仪1套1、数据通讯：通过WiFi数据无线实时传输，能灵活组网
8、，可于舱内任意位置开展监测；2、TFT高分辨率彩色触摸液晶屏，清晰显示多种波形、数值以及工作、报警状态信息。3、监测参数：心电、血压、呼吸、血氧、脉率、体温6个参数；4、心电参数：4.1导联：I、ILIIKaVR、aVF、aVLV：4.2输入阻抗：2IOMQ：4.3频率特性：0.5Hz40HZ(-3dB)：4.4共模抑制比：70dB;4.5监测范围：20300次/分，允差：2次/分。5、呼吸参数：监测范围：1560次/分，允差：士2次/分；6、血压参数：6.1测量模式：手动、自动；6.2监测范围：收缩压：60255mmHg,舒张压：30195mmHg,允差：5mmHg;6.3过压保护：38kP
9、a(295mmHg),精度：6.5kPa(5mmHg)；6. 4断电保护：断电后，袖带自动放气；7. 5充气时间保护：180S7、血氧参数：监测范围70%IO0%,允差：2以8、脉率参数：监测范围30250次/分，允差：3次/分；9、体温参数：监测范围3042C,误差：0.1；10、报警参数：具有声光双重报警功能；11、具有呼叫按钮；12、监护仪可在三倍大气压环境条件下正常运行；13、监护仪适宜于氧舱内使用，注册证中有标明适用范围；14、电源：内部电源：DC3.7V,电池电量：8000mAh,不间断实时监护24小时。中央监护系统软件：1、监测数据通过WIFl实时传输并显示于舱外主屏、舱内病人端，舱内舱外监测数据同步显不，同步报警；2、支持一屏多窗口同步监测多病人数据，监测床位数可选择，重点病人单窗口重点监护，窗口之间可互换；3、监测报警及阈值设置，具有电极、血氧探头指夹脱落、电池电量不足等报警功能，可在监护仪及中央站上以声、光方式展示；4、具有监测数据存储、统计，监测波形、报警事件、参数趋势图回放功能;5、病人设备信息管理：病人信息录入、编辑、搜索等功能；6、支持远程控制测量无创血压：7、监测报告生成打印；
