《甘肃酒钢集团宏兴钢铁股份有限公司碳钢薄板厂炼钢120吨转炉滑板挡渣项目耐火材料技术规格书.docx》由会员分享，可在线阅读，更多相关《甘肃酒钢集团宏兴钢铁股份有限公司碳钢薄板厂炼钢120吨转炉滑板挡渣项目耐火材料技术规格书.docx（7页珍藏版）》请在第壹文秘上搜索。

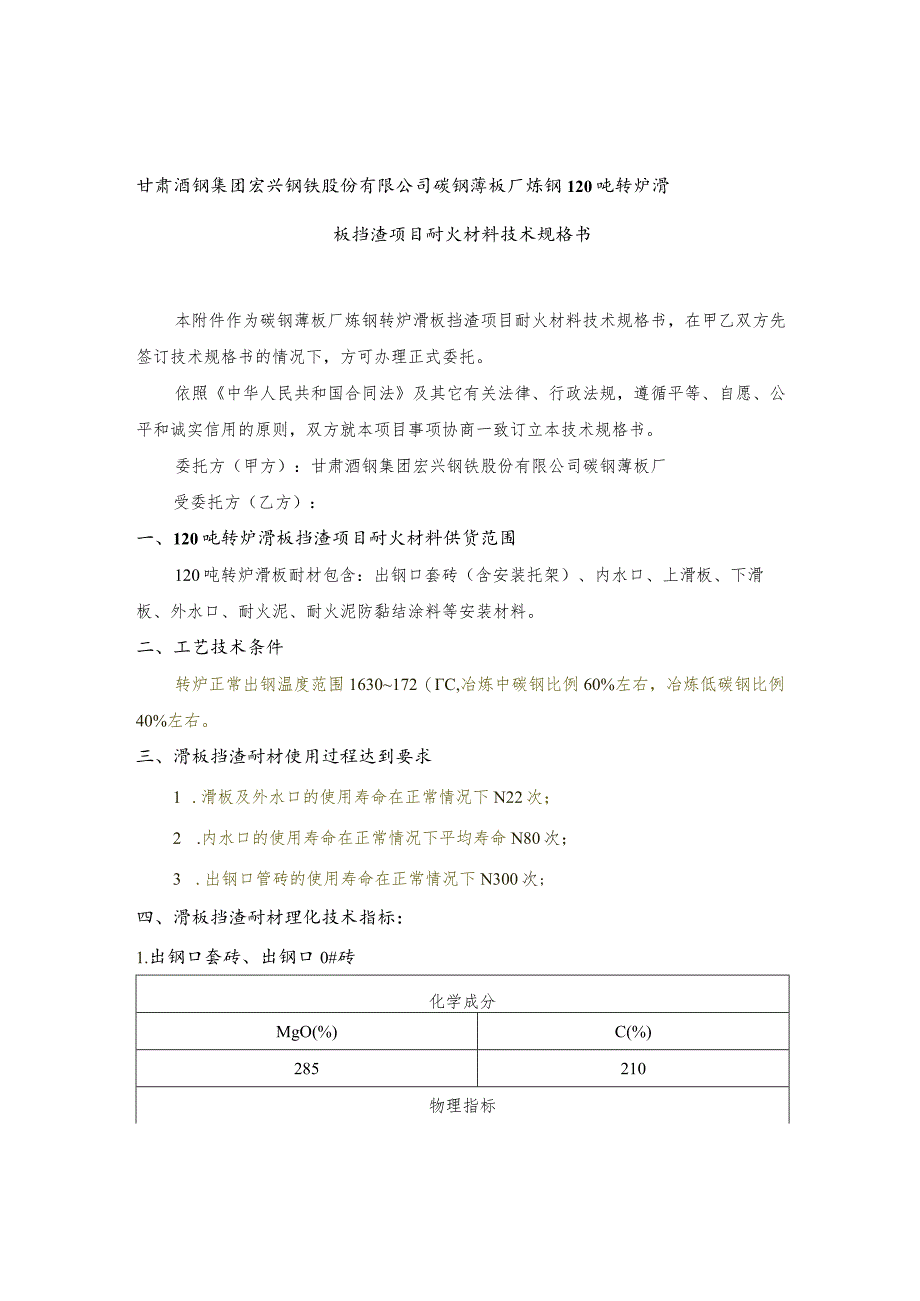

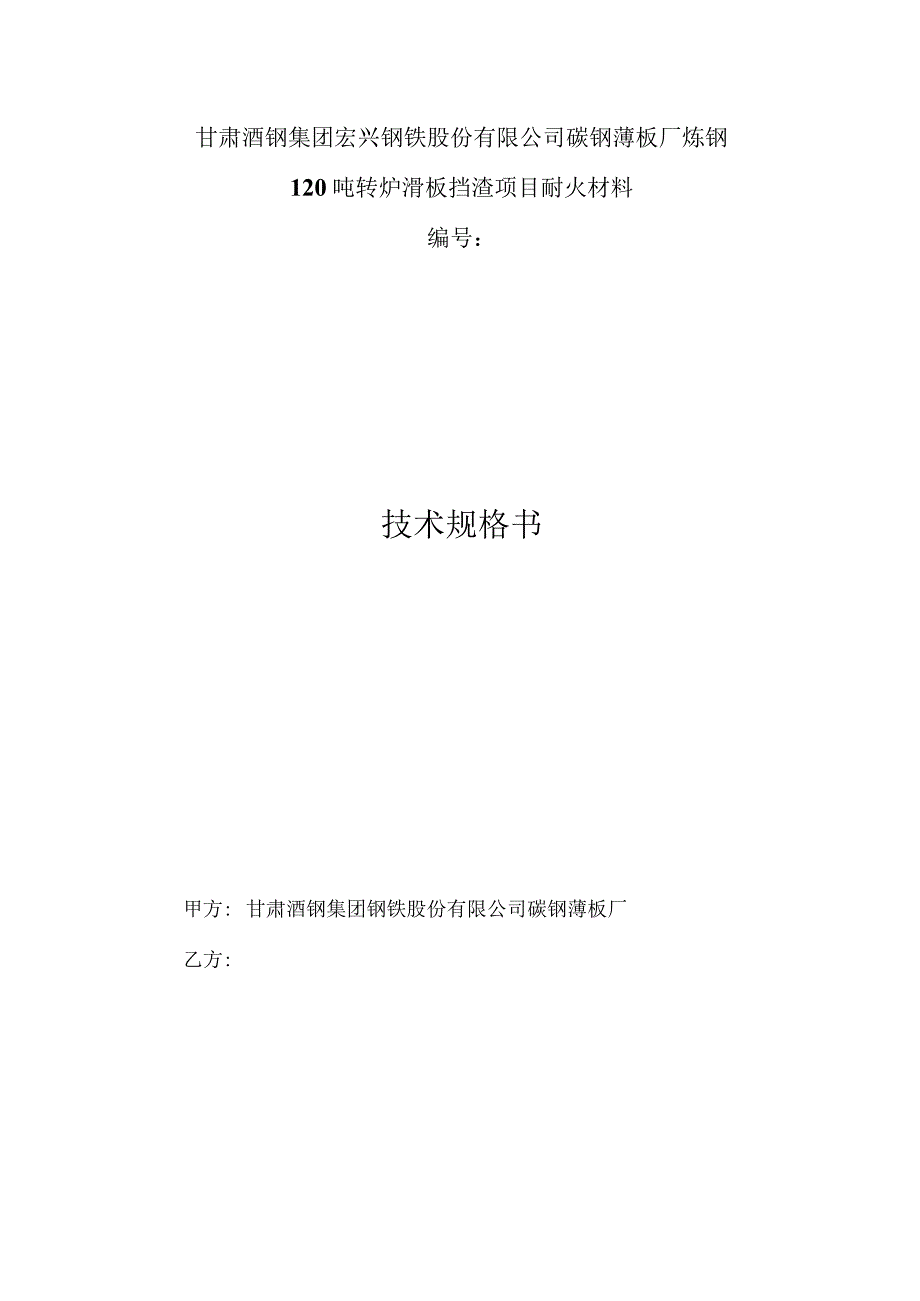

1、甘肃酒钢集团宏兴钢铁股份有限公司碳钢薄板厂炼钢120吨转炉滑板挡渣项目耐火材料编号：技术规格书甲方:乙方:甘肃酒钢集团钢铁股份有限公司碳钢薄板厂甘肃酒钢集团宏兴钢铁股份有限公司碳钢薄板厂炼钢120吨转炉滑板挡渣项目耐火材料技术规格书本附件作为碳钢薄板厂炼钢转炉滑板挡渣项目耐火材料技术规格书，在甲乙双方先签订技术规格书的情况下，方可办理正式委托。依照中华人民共和国合同法及其它有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，双方就本项目事项协商一致订立本技术规格书。委托方（甲方）：甘肃酒钢集团宏兴钢铁股份有限公司碳钢薄板厂受委托方（乙方）：一、120吨转炉滑板挡渣项目耐火材料供货范围12

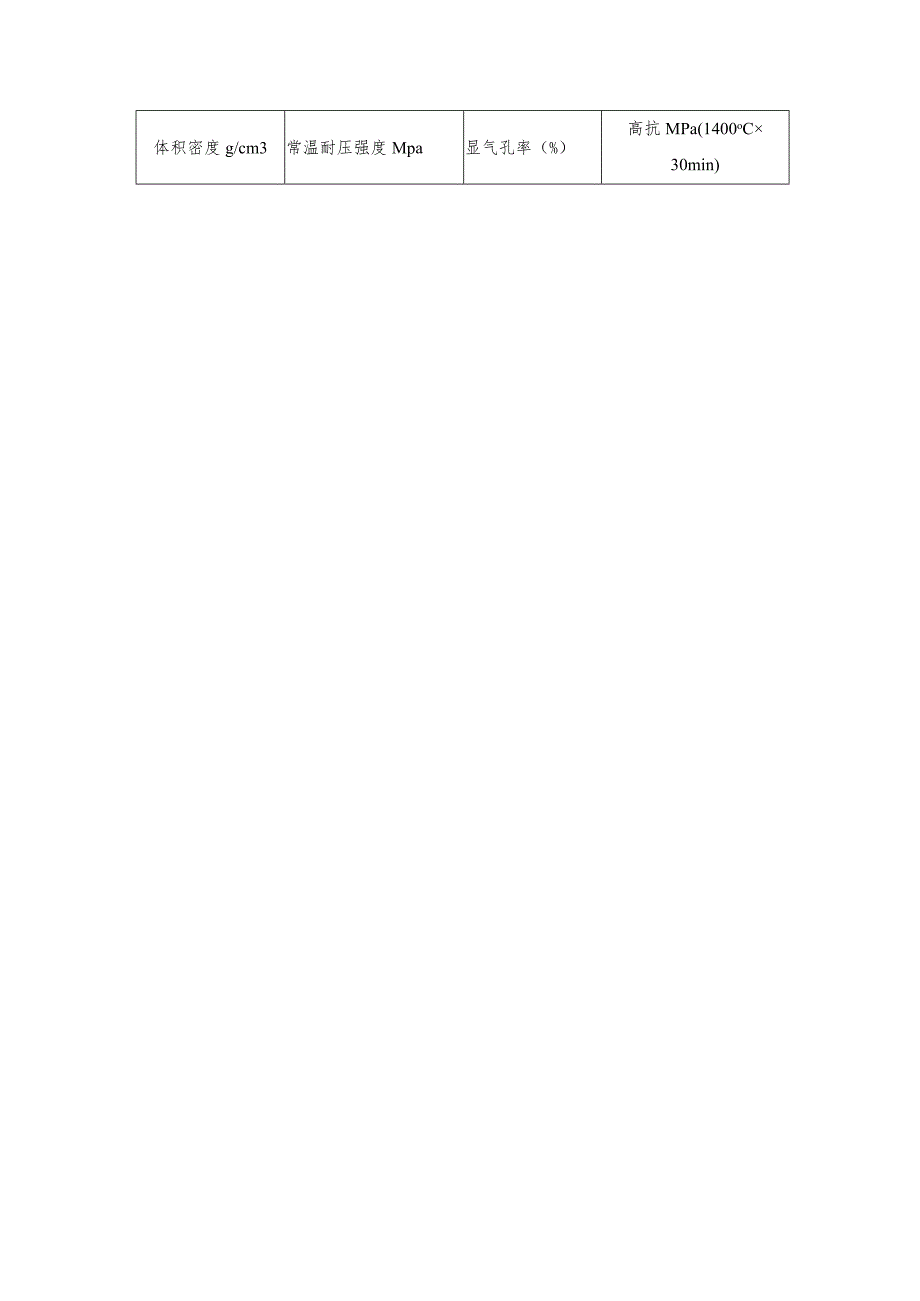

2、0吨转炉滑板耐材包含：出钢口套砖（含安装托架）、内水口、上滑板、下滑板、外水口、耐火泥、耐火泥防黏结涂料等安装材料。二、工艺技术条件转炉正常出钢温度范围1630172（C,冶炼中碳钢比例60%左右，冶炼低碳钢比例40%左右。三、滑板挡渣耐材使用过程达到要求1 .滑板及外水口的使用寿命在正常情况下N22次；2 .内水口的使用寿命在正常情况下平均寿命N80次；3 .出钢口管砖的使用寿命在正常情况下N300次;四、滑板挡渣耐材理化技术指标：1.出钢口套砖、出钢口0#砖化学成分MgO(%)C(%)285210物理指标体积密度g/cm3常温耐压强度Mpa显气孔率（%）高抗MPa(1400oC30min)
3、23.052804.02122.内水口砖化学成分MgO(%)C(%)285210物理指标体积密度g/cm3常温耐压强度Mpa显气孔率(%)高抗MPa(1400oC30min)23.052804.O2123.内水口豉防黏结涂料比重21.28g/cm3PH值8粘性8-12p4.内、外滑板砖化学成分A1203(%)ZrO2(%)C(%)2862625物理指标体积密度g/cm3常温耐压强度Mpa显气孔率(%)高抗MPa(1400oC30min)23.152150102155.外水口砖化学成分A12O3(%)ZrO2(%)C(%)2802523物理指标体积密度g/cm3常温耐压强度Mpa显气孔率(%)高
4、抗MPa(1400oC30min)23.0510010106.微膨胀火泥化学成分A1203(%)Cr205(%)耐火度()28424217907.出钢口灌浆料化学成分MgO(%)285CaO(%)22耐火度()21790粒度要求：OHmm五、滑板挡渣耐材使用更换标准：1 .出钢口套管：连续3炉出钢时间W3.5分钟时或在出钢过程中出现散流、夹钢且无法维护时，终止使用进行更换。2 .滑板：使用过程中出现挡渣不完全、开裂、滑板版面发红时，终止使用进行更换。3 .水口：使用过程中出现挡渣不完全、开裂时，终止使用进行更换。六、滑板挡渣耐材使用生产指标要求1 .出钢口更换时间：1.5小时/次2 .滑板的更
5、换时间W15分钟/次3 .内水口以及滑板更换时间30分钟/次七、滑板挡渣耐材尺寸要求序号耐材项目相关要求1、内径15Omm,外径f260mm,长度结合炉衬及1出钢口套砖滑板尺寸由承包方设计。2、套砖要求:整体式设计2内水口砖按设计图纸尺寸加工3内、外内滑板砖按设计图纸尺寸加工4外水口砖按设计图纸尺寸加工5堵头按设计图纸尺寸加工八、滑板挡渣耐材及相关资料约定1、乙方按甲方图纸与要求完成详细设计并生产配套的耐火材料，并且根据甲方现场实际进行优化。2、自协议签订之日起2周内将设计资料交付甲方审定。3、乙方未征得甲方同意，与滑板挡渣项目相关的技术资料、设计图纸、设备工艺参数等互守保密协议，不允许泄漏给
6、第三方。九、滑板挡渣耐材周期说明滑板挡渣耐材的生产时间45天，运输时间为5天；特殊情况应急用4天内到达现场；由于甲方因素造成的耐材损坏，甲方按原厂件同等规格、同等质量数量补齐。十、功能保证值及违约处罚1）耐材使用寿命未达到指标1.1出钢口套砖寿命300次；滑板及外水口寿命V22次；更换内水口寿命V80次，对未到达指标的耐材进行指标考核。2）耐材单个使用寿命未达到指标2.1 出钢口套管寿命V300次，考核IooO元/次；2.2 滑板及外水口寿命V22次；更换内水口寿命V80次，分别各考核IOoO元/次。2.3 同时对耐材寿命影响生产时间，按50元/分钟考核。3）滑板挡渣事故的考核由于乙方耐材质量等原因造成事故的，经分析认定后，乙方赔偿甲方有关经济损失。4）以上耐材产品由于钢厂自身原因，耐材使用寿命未达到指标要求不在考核之列。十一、争议处理甲乙双方发生争议时，双方可友好协商解决，协商不能达到一致意见时，任何一方都可以向集团公司相关部门申诉。本技术规格书一式三份，甲方2份，乙方1份。甲方：甲方代表:日期：乙方：乙方代表:日期：
