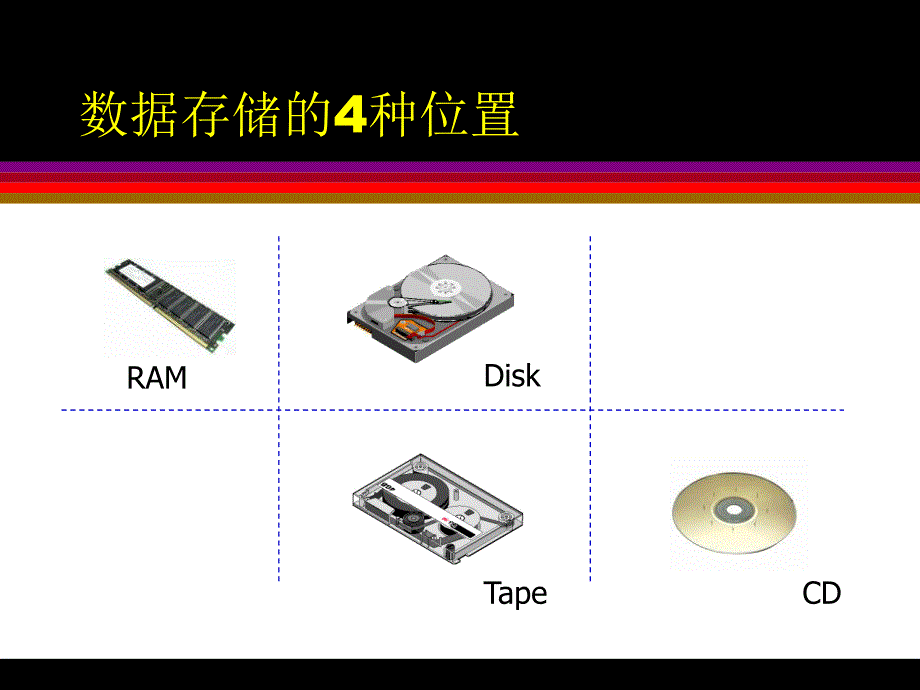

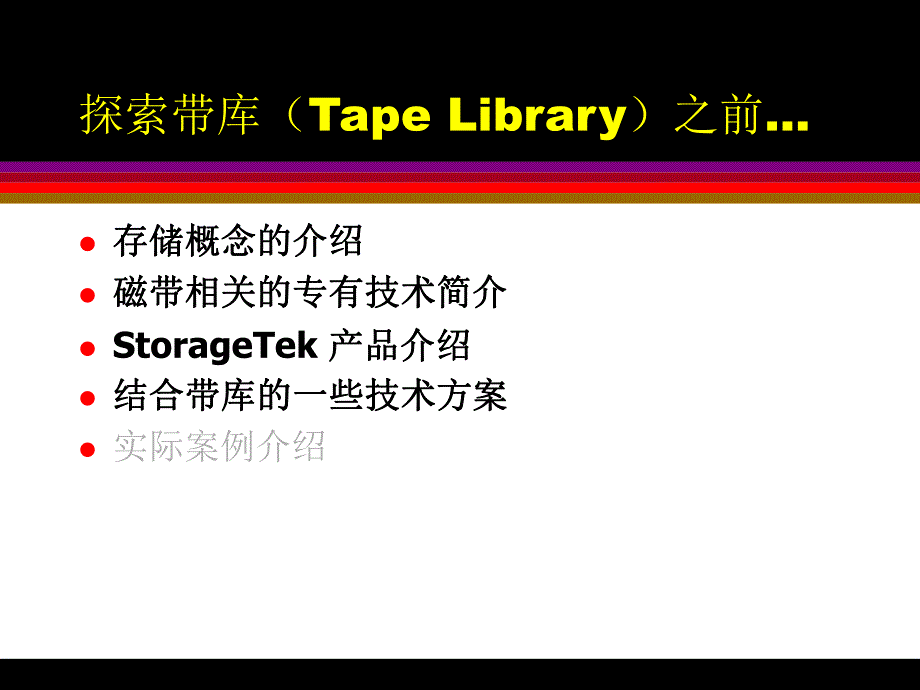

1、磁带库在存储中的应用导论探索带库（Tape Library）之前l存储概念的介绍存储概念的介绍l磁带相关的专有技术简介磁带相关的专有技术简介lStorageTek 产品介绍产品介绍l结合带库的一些技术方案结合带库的一些技术方案l实际案例介绍数据存储的4种位置RAMDiskTapeCD人们发现了一种“金字塔”结构CacheCacheDiskDiskArchive Tape Archive Tape High Performance High Capacity TapeRandom Access TapeOfflineNear LineOnline/Inline对于这个“金字塔”的解释存储的级别存
2、储的级别描述描述优点优点缺点缺点Online Storage指硬碟機，或以多部硬碟機所組成的RAID，提供即時、快速的資料存取，且多與RAID Controller搭配，達成資料保全的目的，相對設備較昂貴。可即時提供資料，速度快且穩定。價格較高，組態為RAID時將有實際空間的浪費。NearLine Storage例如高速自动化带库/光碟櫃，屬於自動換裝儲存媒體的設備，因機械性結構多，資料的即時性較慢，也較容易出問題，但因可大量儲存資料，常應用於歷史資料保存。因使用Off-Line Storage加上自動抽換的機制，儲存媒體價格亦低，資料保存性高。自動抽換機械動作多，故障率高，且似光碟櫃一類的主
3、機價格較高，且資料傳遞屬於半即時性。Offline Storage例如磁帶、光碟燒錄片(CD,DVD,MO)等，資料寫入後即存放於其他安全的空間，適合資料長期或永久保存，此類儲存媒體價格便宜，相對資料的即時性較差，不易修改。儲存媒體價格低，資料保存性高，可作為長期資料備份工具。需人工抽換，資料不具即時性，且存取速度較慢，不適合做為伺服用途。其实，他们是ILM的概念ILM 成本&策略Aging 30 daysAmount of DataRetrieval ActivityApplication ServerOnline(ms)Nearline(sec)Aging to 1 YearInline(
4、ms)Aging 3 monthsArchive(min)Aging to 1+YearsDeletionTimeATA diskTape LibraryPolicy-based migration softwareROI Tool nowavailablePolicy-based migration softwarePolicy-based migration softwareLowLowHighHighLowLowHighHighReferenceFrequencyDataValueTape所以，为什么需要带库？DocumentManagementAudio,VideoCardiograp
5、hsBackupEmailArchiveSatellite,Scientific,SeismicImageObjectsHSMVirtualFile Level/Record LevelRecallX-raysPatient files磁带用来提供备份的功能支持？磁带的存储技术 “微观世界”Tap Drive Tap LibraryTape Drive 分类总览磁带机磁带机螺旋扫描型螺旋扫描型线性数据流型线性数据流型8mm DAT4mm DAT”(QIC)”DLTLTO 5.25”SDLT Tape Drive 线性 V.S.螺旋性Tape Drive LTO 3代技术比较LTO Gen I/
6、Gen II（FC/SCSI）LTO Gen I（IBM/HP/Seagate）LTO Gen II（IBM/HP）大容量、高传输率大容量、高传输率 LTO Gen I型型 单盘磁带容量100GB（非压缩）理论传输速率达到15MB/s Seagate LTO磁带机理论传输速率为16MB/s LTO Gen II型型 单盘磁带容量200GB（非压缩）理论传输速率达到30MB/s LTO Gen III型型 单盘磁带容量400GB（非压缩）理论传输速率达到80MB/s磁带的存储技术 磁带库Tape Library 总览俯视图截面图Tape Library 影响性能的机械手 磁带库的机械手磁带库的机
7、械手 机械手是磁带库中的核心部件，是决定磁带库性能、稳定性的关键，也是磁带库中最昂贵的部件之一。各厂商在机械手的设计上各有千秋，其中 StorageTek 公司采用获得专利的圆柱设计，极具特色，在减少机械手移动距离、提高磁带库总体性能的同时提高了整个磁带库系统的可靠性。其他大多数厂商采用的则是X 轴Y 轴的方式。Tape Library 决定容量的插槽存储槽决定带库的容量，扩展性尤为重要。斜式的插槽，可以更安全，防止磁带滑落。Tape Library 满足未来的扩展性当带库满的时候怎么办？怎么对客户的应用扩容？L700PTPL700用户的应用原带库新带库(new)Tape Library 大小
8、通吃的兼容性带库是否支持多种类型的驱动器（Tape Drive），支持混装。DLTSDLTLTO Ultrium Gen?Tape Library 适应多种环境的连接性客户的应用环境千差万别，怎么更好的接入已有的环境呢？SCSI交换机 光纤通道桥接器 光纤通道HUB 光纤通道SwitchTape Library 磁带的可管理性Tape Library 软件的可操作性 使用什么客户端？操作直不直观？是否可以远程管理？监测预警机制？StorageTek 产品介绍SUN StorageTek近线产品近线产品磁带库产品磁带库产品磁带机产品磁带机产品管理软件产品管理软件产品配置配置SUN Storage
9、Tek 磁带库家族产品磁带库家族产品L20L40L80L180L700eL1400MSL8500SL500L 系列系列SL 系列系列STK 产品的市场定位SL8500L20/40/80L180L700eL5500/9310Enterprise marketMidrange marketEntry marketDLTSDLT/LTO9x40SL500L-SeriesStreamLinePerformanceCostFunctionalityCommodityL20/L40/L80 产品属性L20（U型）型）L40（圆柱型）（圆柱型）L80（圆柱型）（圆柱型）支持磁带数量10,2020,4040,
10、60,80支持磁带机类型及数量DLT,DLT-11-21-41-8SDLT,LTO Ultrium I/II1-22-42-8磁带交换口1 cartridge2 cartridges5 cartridges尺寸4 u10 u18 u特性：特性：支持DLT/-1,Super DLT and LTO Ultrium -热插拔 支持混合介质Self-calibrating,super fast robotics 控制通路支持SCSI(HVD和LVD/SE)、Fibre Channel(Control-path)接口类型支持使用SCSI/FC桥接器转换SCSI接口的磁带机到光纤通道接口可选Web和SN
11、MP监控软件Common components(I.e.,tape drives)L180 产品介绍 l圆形库体设计圆形库体设计l快速、旋转式机械手快速、旋转式机械手(450EPH)l存储容量存储容量(非压缩容量非压缩容量)7TB(DLT)，3.5TB(9840),17.4TB(LTO Ultrium),19.1TB(SDLT)l驱动器：驱动器：DLT7000/8000，9840,LTO Ultrium,SDLTl高扩展性高扩展性1 to 10 DLT drive,1 to 6 9840 驱动器驱动器84,140,or 174盘磁带盘磁带l磁带存取口磁带存取口(CAP):10盘磁带盘磁带l原装
12、光纤通道连接原装光纤通道连接l支持混装介质支持混装介质(DLT,9840,LTO Ultrium,SDLT)l高可用性高可用性(冗余电源，风扇，冷却系统监视冗余电源，风扇，冷却系统监视)L180 圆柱形带库的特有结构l改进的机械手和视觉系统改进的机械手和视觉系统简化的设计简化的设计数字光学视觉系统数字光学视觉系统适应更多的磁带类型适应更多的磁带类型快速审核快速审核L180 支持的磁带机（一）9840A/B（FC/SCSI/ESCON）逻辑初始位置(BOT)在磁带的中点快速磁带装载时间快速磁带卸载时间 磁带移动距离缩短一倍快速搜索定位时间快速倒带时间9840B 2Gb Fibre Channel
13、9840磁带机技术主要应用磁带机技术主要应用备份/恢复归档查询L180支持的磁带机（二）9940A/B（FC/SCSI/ESCON）9940B 2Gb Fibre Channel Interface大容量、高传输率大容量、高传输率 200GB 30MB/s9940磁带机技术主要应用磁带机技术主要应用备份/恢复归档L180 支持的磁带技术（三）LTO（FC/SCSI）LTO （IBM/HP/Seagate）大容量、高传输率大容量、高传输率 单盘磁带容量单盘磁带容量100GB（非压缩）（非压缩）理论传输速率达到理论传输速率达到15MB/s，Seagate LTO磁带机理论传输速率为磁带机理论传输速
14、率为16MB/sLTO磁带机技术主要应用磁带机技术主要应用备份/恢复归档L180 的管理软件StorageTek ACSLS软件是为在多服务器和多种平台软件是为在多服务器和多种平台环境下共享自动磁带库而设计的控制和管理自动磁带库环境下共享自动磁带库而设计的控制和管理自动磁带库的软件。它通过单一的服务器来控制自动磁带库的操作，的软件。它通过单一的服务器来控制自动磁带库的操作，其的服务器做为客户机来请求其的服务器做为客户机来请求 ACSLS 完成磁带的操作完成磁带的操作工作。工作。ACSLS 的主要功能为：的主要功能为：管理和控制机器人的操作管理和控制机器人的操作装带装带/卸带卸带/磁带入库磁带入
15、库/磁带出库磁带出库清点核查磁带库内部的磁带清点核查磁带库内部的磁带/机械手的校准机械手的校准记录和磁带库内部的磁带记录和磁带库内部的磁带(利用利用Informix数据库数据库)管理磁带机驱动器管理磁带机驱动器管理自动磁带库的配置管理自动磁带库的配置管理和处理客户机的请求管理和处理客户机的请求SL500 产品介绍SL500 的可扩展性Base moduleDrive expansion modulesCartridge expansion modulesGrowth as you need it!SL500 的弹性扩容方案 2 drive bays 50 LTO cartridge slots
16、(with 30-slot option)5-slot cartridge access port(CAP)Rack-mountable 8u(14 inches)4 drive bays Over 90 additional LTO cartridge slots 10-slot cartridge access port(CAP)Rack-mountable 8u(14 inches)Over 130 additional LTO cartridge slots No slot cartridge access port(CAP)Rack-mountable 8u(14 inches)Drive bayDrive bayDrive bayDrive bayRoboticsDrive bayDrive baySL50-001 Base module required1 DES Drive expansion module1 CEM Cartridge expansion module结合带库应用的一些技术方案lD2D2TlVTLD2D2T备份备份服务器服务器ISV 软件软件 UNIX
