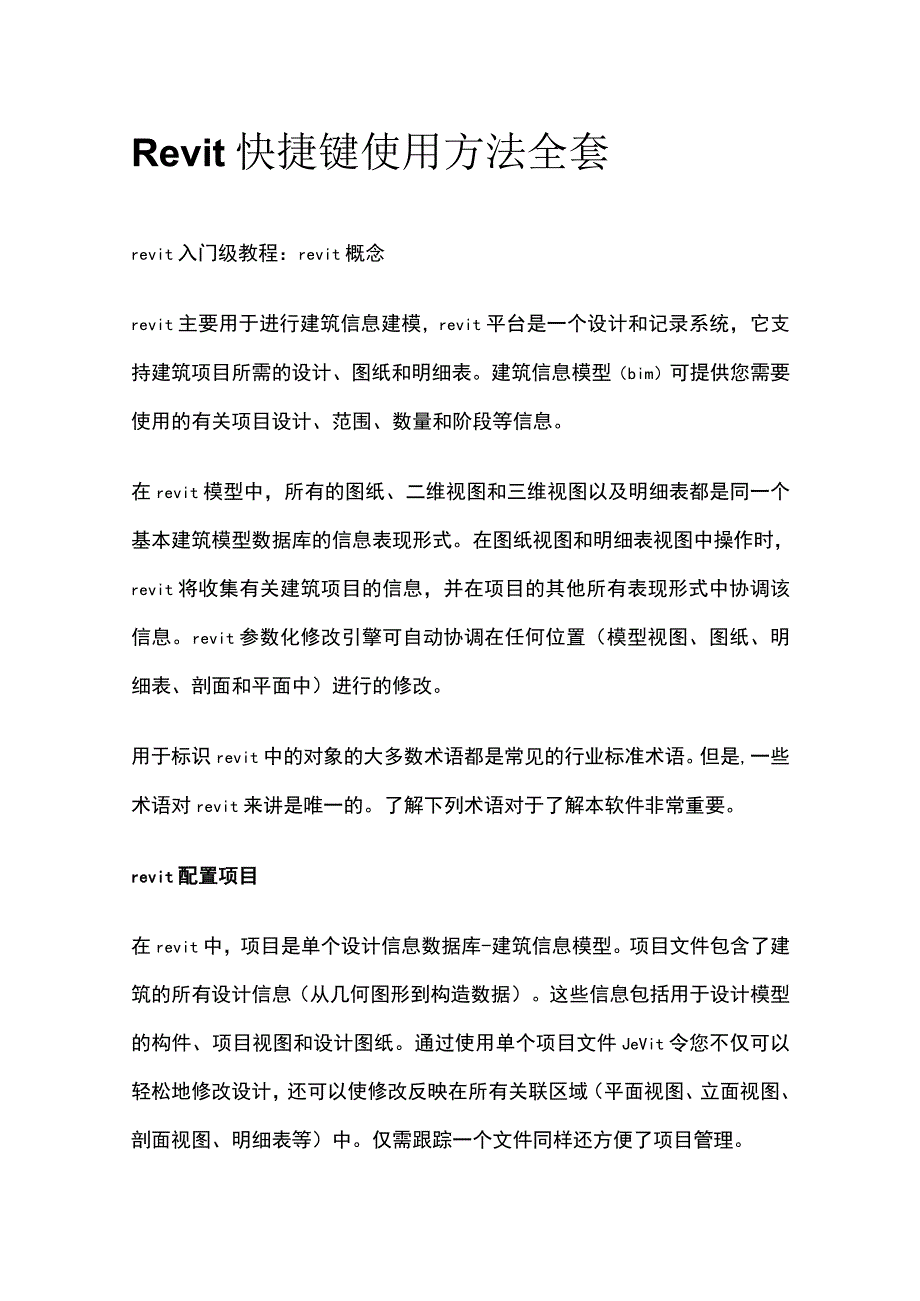

1、Revit快捷键使用方法全套revit入门级教程：revit概念revit主要用于进行建筑信息建模，revit平台是一个设计和记录系统，它支持建筑项目所需的设计、图纸和明细表。建筑信息模型（bim）可提供您需要使用的有关项目设计、范围、数量和阶段等信息。在revit模型中，所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。在图纸视图和明细表视图中操作时，revit将收集有关建筑项目的信息，并在项目的其他所有表现形式中协调该信息。revit参数化修改引擎可自动协调在任何位置（模型视图、图纸、明细表、剖面和平面中）进行的修改。用于标识revit中的对象的大多数术语

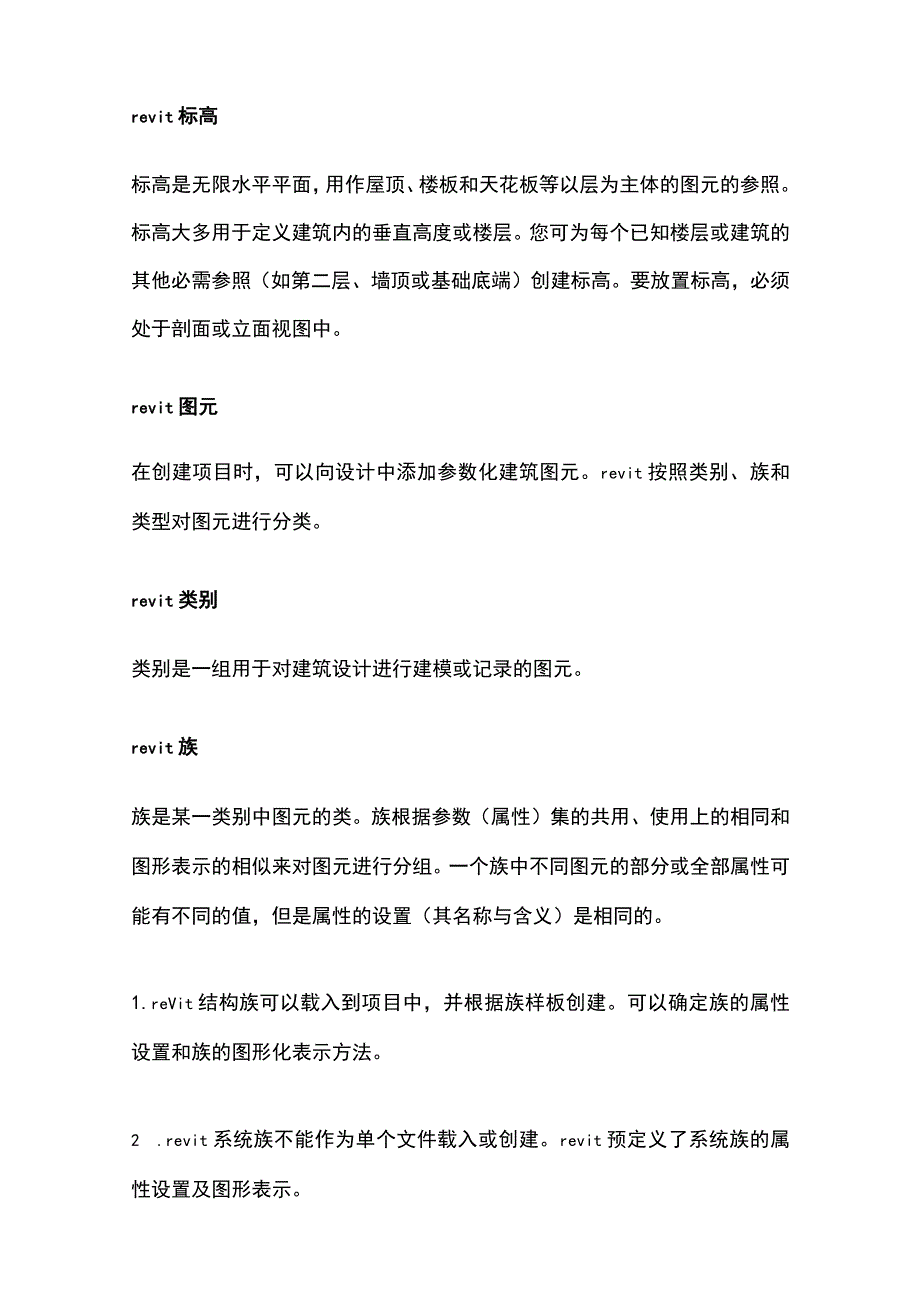

2、都是常见的行业标准术语。但是,一些术语对revit来讲是唯一的。了解下列术语对于了解本软件非常重要。revit配置项目在revit中，项目是单个设计信息数据库-建筑信息模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。这些信息包括用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文件JeVit令您不仅可以轻松地修改设计，还可以使修改反映在所有关联区域（平面视图、立面视图、剖面视图、明细表等）中。仅需跟踪一个文件同样还方便了项目管理。revit标高标高是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。您可为每个已知楼层或建
3、筑的其他必需参照（如第二层、墙顶或基础底端）创建标高。要放置标高，必须处于剖面或立面视图中。revit图元在创建项目时，可以向设计中添加参数化建筑图元。revit按照类别、族和类型对图元进行分类。revit类别类别是一组用于对建筑设计进行建模或记录的图元。revit族族是某一类别中图元的类。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。1.reVit结构族可以载入到项目中，并根据族样板创建。可以确定族的属性设置和族的图形化表示方法。2 .revit系统族不能作为单个文件载入或创建

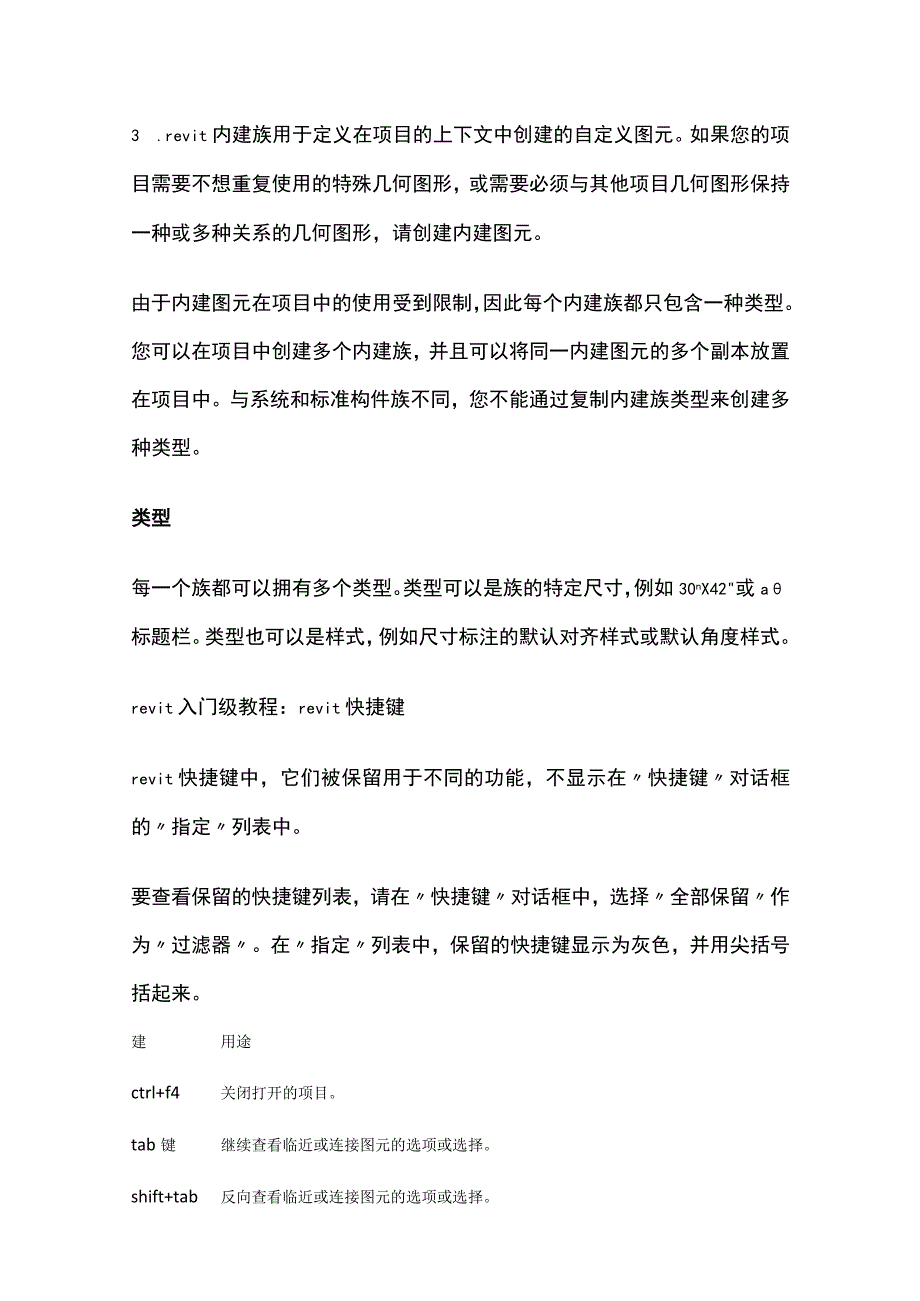

4、。revit预定义了系统族的属性设置及图形表示。3 .revit内建族用于定义在项目的上下文中创建的自定义图元。如果您的项目需要不想重复使用的特殊几何图形，或需要必须与其他项目几何图形保持一种或多种关系的几何图形，请创建内建图元。由于内建图元在项目中的使用受到限制，因此每个内建族都只包含一种类型。您可以在项目中创建多个内建族，并且可以将同一内建图元的多个副本放置在项目中。与系统和标准构件族不同，您不能通过复制内建族类型来创建多种类型。类型每一个族都可以拥有多个类型。类型可以是族的特定尺寸，例如30nX42或a标题栏。类型也可以是样式，例如尺寸标注的默认对齐样式或默认角度样式。revit入门级教
5、程：revit快捷键revit快捷键中，它们被保留用于不同的功能，不显示在快捷键对话框的指定列表中。要查看保留的快捷键列表，请在快捷键对话框中，选择全部保留作为过滤器。在指定列表中，保留的快捷键显示为灰色，并用尖括号括起来。建用途ctrl+f4关闭打开的项目。tab键继续查看临近或连接图元的选项或选择。shift+tab反向查看临近或连接图元的选项或选择。shift+w打开Steeringwheels0esc键取消图元的放置。（按esc键两次将取消编辑器或工具）。fl键打开联机帮助。fl显示按键提示。enter键执行操作。空格键翻转所选图元，修改其方向。Revit常用快捷键使用方法命令快捷键路
6、径修改MD创建选择；插入选择；注释选择；视图选择；管理选择；修改选择；建筑选择；结构选择；系统选择；分析选择；体量和场地选择；协作选择；上下文选项卡选择属性PP#Ctrl+l#VP创建属性；视图窗口；修改属性；上下文选项卡属性模型线；直线；模型线；边界Ll创建模型；创建详图；创建绘制；修改绘制；上下文选项卡绘制；上下文选项卡工线；线形钢筋;绘制线放置构件CM创建模型；建筑构建；结构模型；系统模型模型组:创建组；详图组:创建组GP创建模型；注释详图；修改创建；创建详图；建筑模型；结构模型参照平面；参照平面RP创建基准；创建绘制；修改绘制；建筑工作平面；结构工作平面；系统工作平面；上下文选项卡工作
7、平面对齐尺寸标注Dl注释尺寸标注；修改测量；创建尺寸标注;上下文选项卡尺寸标注；快速访问工具栏文字TX注释文字；创建文字；快速访问工具栏查找/替换FR注释文字；创建文字；上下文选项卡工具Revit常用快捷键使用方法命令快捷键路径命令快捷键路径可见性/图形VGWV视图图形快捷键KS视图窗细线；细线TL视图图形；快速访问工具栏项目单位UN管理设置层叠窗口WC视图窗口匹配类型属性MA修改剪贴板平铺窗WT视图窗口填色PT修改几何图形系统浏览器Fn9视图窗口拆分面SF修改几何图形对齐AL修改修改修剪/延伸为角TR修改修改Revit常用快捷键使用方法命令快捷键路径命令快捷键路径移动MV修改修改拆分图元SL
8、修改修改偏移OF修改修改阵列AR修改修改复制C0#CC修改修改缩放RE修改修改镜像拾取轴MM修改修改解锁UP修改修改旋转RO修改修改锁定PN修改修改镜像-绘制轴DM修改修改删除DE修改修改创建类似CS修改创建柱；结构柱CL建筑构建；结构结构标高LL创建基准；建筑基准；结构基准tALlIV.楼板:楼板:结构SB建筑构建；结构结构其他设置旧光设置SU管理设置模型线Ll建筑模型；结构模型Revit常用快捷键使用方法命令快捷键路径命令快捷键路径拆分面SF修改几何图形结构框架:梁BM结构结构墙；墙：墙:建筑WA建筑构建；结构结构标记房间；标记房间；房间标记RT建筑房间和面积；注释标记门DR建筑构建结构框
9、架:支撑BR结构结构窗WN建筑构建轴网GR建筑基准；结构基准房间RM建筑房间和面积结构基础:墙FT结构基础Revit常用快捷键使用方法命令快捷键路径命令快捷键路径结构梁系统；自动创建梁系统BS结构结构；上下文选项卡梁系统机械设备ME系统机械风管DT系统HVAC管道Pl系统卫浴和管道风管管件DF系统HVAC管件PF系统卫浴和管道风管附件DA系统HVAC管路附件PA系统卫浴和管道转换为软风管CV系统HVAC软管FP系统卫浴和管道软风管FD系统HVAC卫浴装置PX系统卫浴和管道风道末端AT系统HVAC喷头SK系统卫浴和管道Revit常用快捷键使用方法命令快捷键路径命令快捷键路径弧形导线EW系统电气线
10、管配件NF系统电气电缆桥架CT系统电气详图线DL注释详图线管CN系统电气按类别标记；按类别标记TG注释标记；快速访问工具栏电缆桥架配件TF系统电气荷载LD分析负荷电气设备EE系统电气高程点EL注释尺寸标注；修改测量；上下文选项卡尺寸标注Revit常用快捷键使用方法命令快捷键路径命令快捷键路径照明设备LF系统电气检查管道系统PC分析检查系统调整分析模型AA分析分析模型工具；上下文选项卡分析模型检查线路EC分析检查系统重设分析模型RA分析分析模型工具重新载入最新工作集RL#RW协作同步热负荷和冷负荷LO分析报告和明细表正在编辑请求ER协作同步配电盘PS分析报告和明渲染RR视图图明细表细表形；视图控
11、制栏检查风DC分析检查系统Cloud渲RC视图图管系染形；视图统控制栏Revit常用快捷键使用方法命令快捷键路径命令快捷键路径渲染库RG视图图形;视图控制栏替换视图中的图形:按图元替换EOD修改视图MEP设置:机械设置MS管理设置线处理LW修改视图MEP设置:电气设置ES管理设置添加到组AP上下文选项卡编辑组MEP设置:建筑/空间类型设置BS管理设置从组中删除RG上下文选项卡编辑组在视图中隐藏:隐藏图元EH修改视图附着详图组AD上下文选项卡编辑组Revit常用快捷键使用方法命令快捷键路径命令快捷键路径取消CG上下文选项卡编辑组链接LG上下文选项卡成组分割表面/上下文选项卡分割恢复所有已排除成员
12、RA上下文选项卡成组；关联菜单编辑组EG上下文选项卡成组编辑尺寸界线EW上下文选项卡尺寸界线解组UG上下文选项卡成组取消隐藏图元EU上下文选项卡显示隐藏的图元取消隐藏类别VU上下文选项卡显示隐藏的图元中点SM捕捉Revit常用快捷键使用方法命令快捷键路径命令快捷键路径切换显RH示隐藏图元模式上下文选项卡显示隐藏的图元；视图控制栏图形由视图中的图元替换：切换透明度EOT上一次ZPttZC平移/缩导航栏象限点SQ捕捉放缩放匹ZE#ZF#ZX配导航栏隐藏类别HC视图控制栏缩放图ZS纸大小导航栏选择全部实例：在整个项目中SA关联菜单对象模30式导航栏图形由视图中的图元替换：切换假面EOGRevit常用快捷键使用方法命令快捷路径键命令快捷键路径
