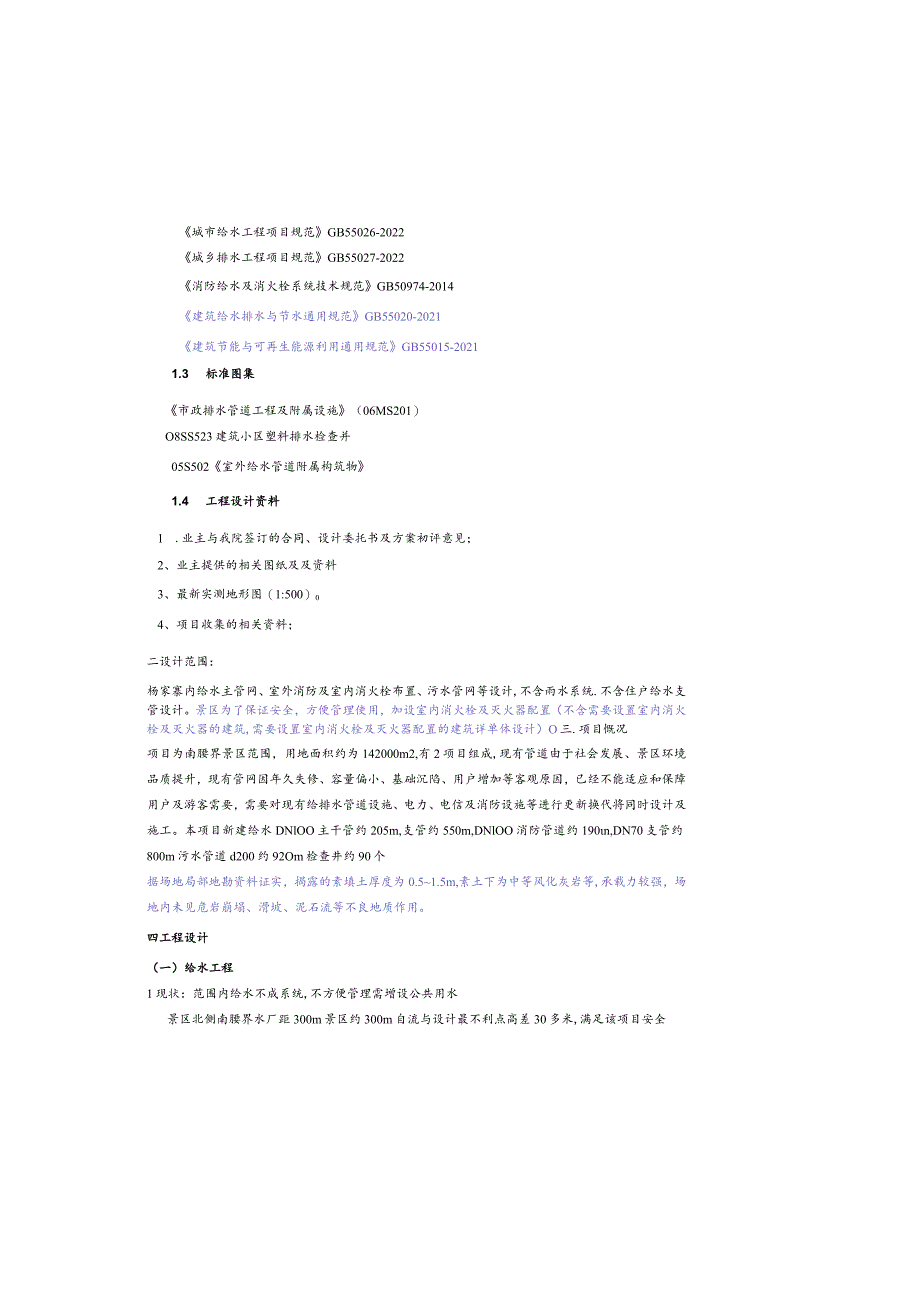

1、城市给水工程项目规范GB55026-2022城乡排水工程项目规范GB55027-2022消防给水及消火栓系统技术规范GB50974-2014建筑给水排水与节水通用规范GB55020-2021建筑节能与可再生能源利用通用规范GB55015-20211.3 标准图集市政排水管道工程及附属设施（06MS201）O8SS523建筑小区塑料排水检查并05S502室外给水管道附属构筑物1.4 工程设计资料1 .业主与我院签订的合同、设计委托书及方案初评意见；2、业主提供的相关图纸及及资料3、最新实测地形图（1:500）04、项目收集的相关资料；二设计范围：杨家寨内给水主管网、室外消防及室内消火栓布置、污水
2、管网等设计,不含雨水系统.不含住户给水支管设计。景区为了保证安全，方便管理使用，加设室内消火栓及灭火器配置（不含需要设置室内消火栓及灭火器的建筑,需要设置室内消火栓及灭火器配置的建筑详单体设计）O三.项目慨况项目为南腰界景区范围，用地面积约为142000m2,有2项目组成,现有管道由于社会发展、景区环境品质提升，现有管网因年久失修、容量偏小、基础沉陷、用户增加等客观原因，已经不能适应和保障用户及游客需要，需要对现有给排水管道设施、电力、电信及消防设施等进行更新换代将同时设计及施工。本项目新建给水DNlOO主干管约205m,支管约550m,DNlOO消防管道约190n,DN70支管约800m污水

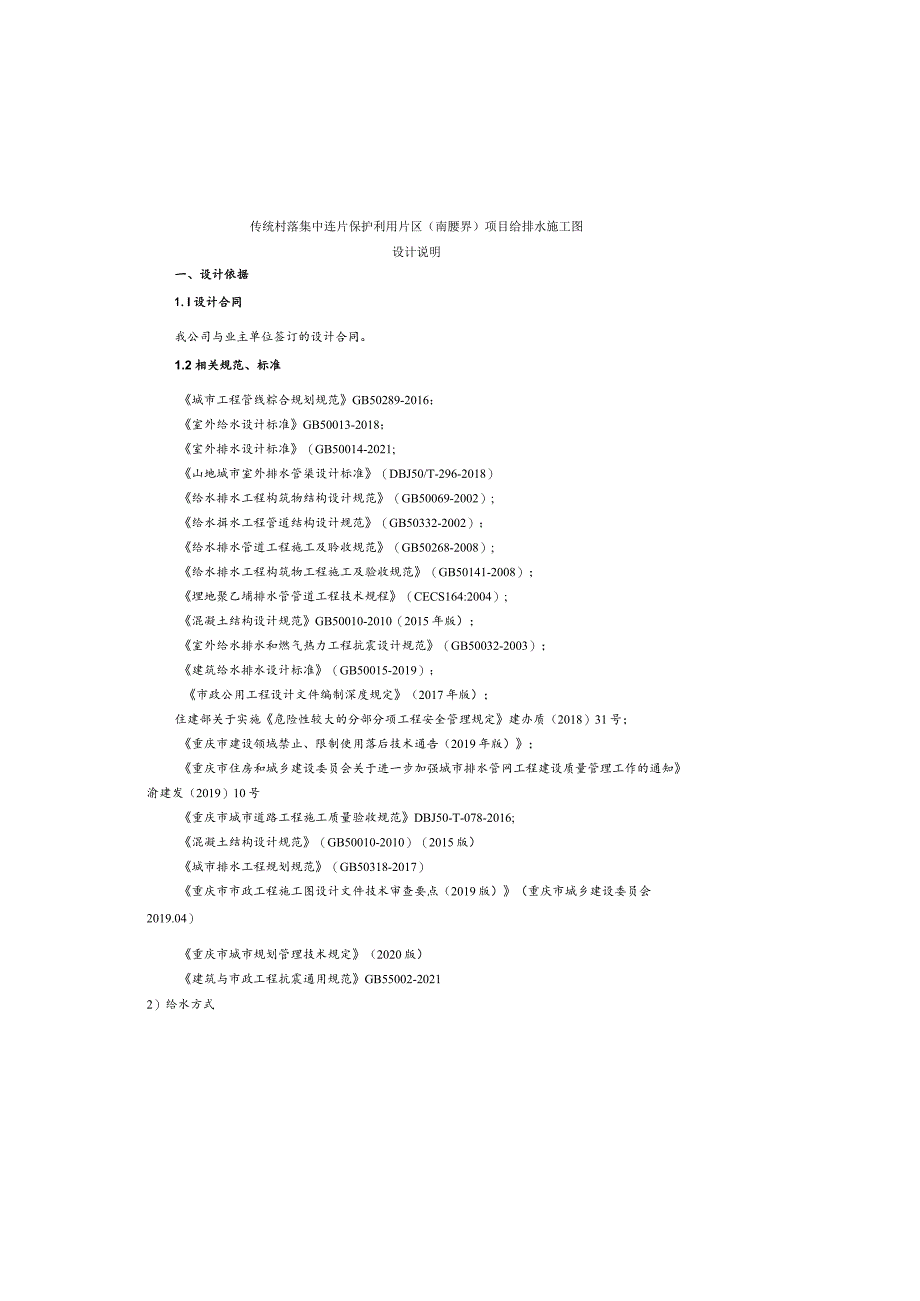

3、管道d200约92Om检查井约90个据场地局部地勘资料证实，揭露的素填土厚度为0.51.5m,素土下为中等风化灰岩等,承载力较强，场地内未见危岩崩塌、滑坡、泥石流等不良地质作用。四工程设计（一）给水工程1现状：范围内给水不成系统,不方便管理需增设公共用水景区北侧南腰界水厂距300m景区约300m自流与设计最不利点高差30多米,满足该项目安全传统村落集中连片保护利用片区（南腰界）项目给排水施工图设计说明一、设计依据1.l设计合同我公司与业主单位签订的设计合同。1.2相关规范、标准城市工程管线粽合规划规范GB50289-2016；室外给水设计标准GB50013-2018；室外排水设计标准（GB50
4、014-2021;山地城市室外排水管渠设计标准（DBJ50/T-296-2018）给水排水工程构筑物结构设计规范（GB50069-2002）;给水揖水工程管道结构设计规范（GB50332-2002）；给水排水管道工程施工及聆收规范（GB50268-2008）;给水排水工程构筑物工程施工及验收规范（GB50141-2008）；埋地聚乙埔排水管管道工程技术规程（CECS164:2004）;混凝土结构设计规范GB50010-2010（2015年版）；室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）；建筑给水排水设计标准（GB50015-2019）；市政公用工程设计文件编制深度规定（
5、2017年版）；住建部关于实施危险性较大的分部分项工程安全管理规定建办质（2018）31号；重庆市建设领域禁止、限制使用落后技术通告（2019年版）；重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知渝建发（2019）10号重庆市城市道路工程施工质量验收规范DBJ50-T-078-2016;混凝土结构设计规范（GB50010-2010）（2015版）城市排水工程规划规范（GB50318-2017）重庆市市政工程施工图设计文件技术审查要点（2019版）（重庆市城乡建设委员会2019.04）重庆市城市规划管理技术规定（2020版）建筑与市政工程抗震通用规范GB55002

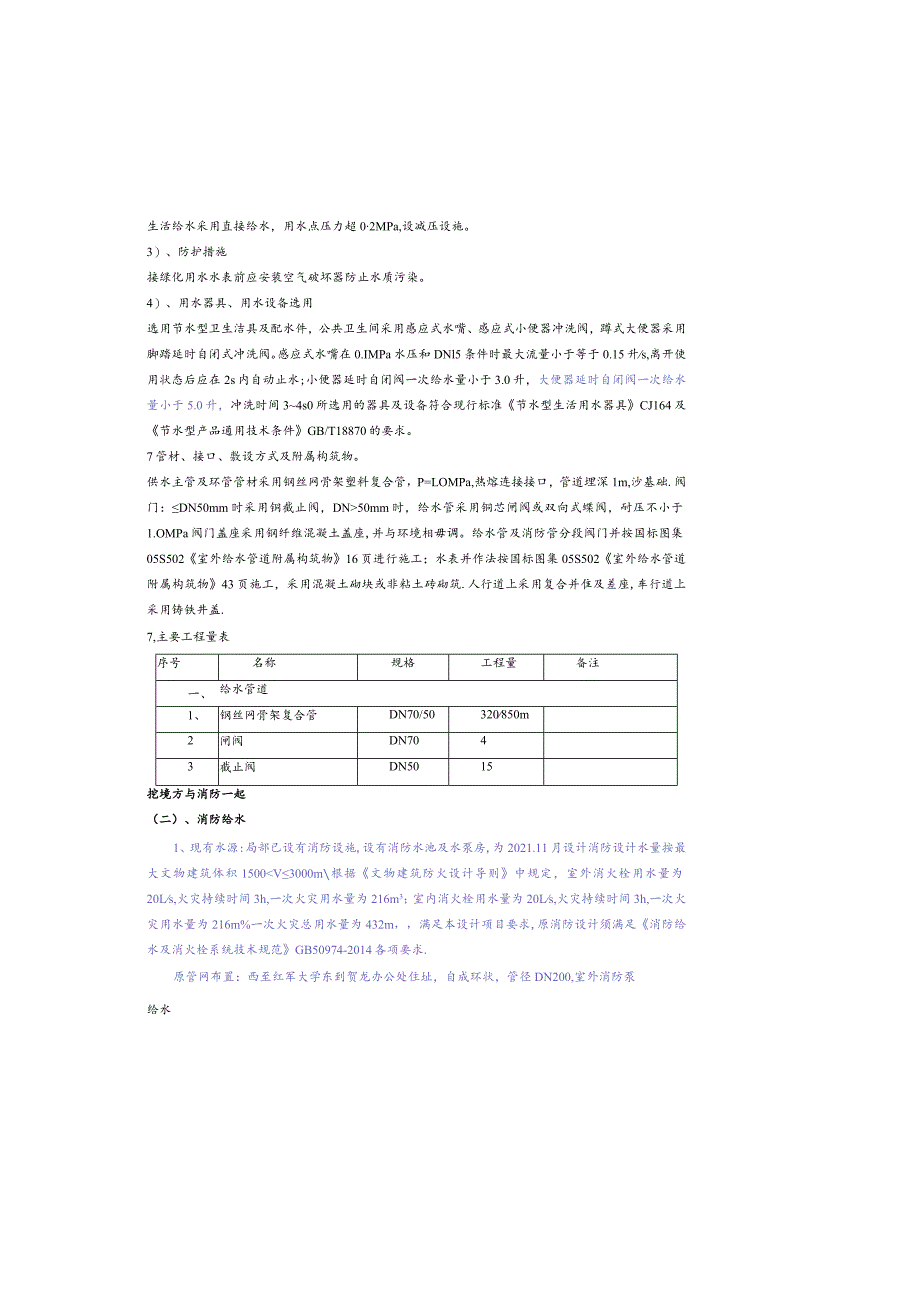

6、-20212）给水方式生活给水采用直接给水，用水点压力超02MPa,设减压设施。3）、防护措施接绿化用水水表前应安装空气破坏器防止水质污染。4）、用水器具、用水设备选用选用节水型卫生洁具及配水件，公共卫生间采用感应式水嘴、感应式小便器冲洗阀，蹲式大便器采用脚踏延时自闭式冲洗阀。感应式水嘴在0.IMPa水压和DNl5条件时最大流量小于等于0.15升s,离开使用状态后应在2s内自动止水;小便器延时自闭阀一次给水量小于3.0升，大便器延时自闭阀一次给水量小于5.0升，冲洗时间34s0所选用的器具及设备符合现行标准节水型生活用水器具CJ164及节水型产品通用技术条件GB/T18870的要求。7管材、接
7、口、敷设方式及附属构筑物。供水主管及环管管材采用钢丝网骨架塑料复合管，P=LOMPa,热熔连接接口，管道埋深1m,沙基础.阀门：DN50mm时采用铜截止阀，DN50mm时，给水管采用铜芯闸阀或双向式蝶阀，耐压不小于1.OMPa阀门盖座采用钢纤维混凝土盖座,并与环境相毋调。给水管及消防管分段阀门并按国标图集05S502室外给水管道附属构筑物16页进行施工；水表并作法按国标图集05S502室外给水管道附属构筑物43页施工，采用混凝土砌块或非粘土砖砌筑.人行道上采用复合并隹及差座,车行道上采用铸铁井盖.7,主要工程量表序号名称规格工程量备注一、给水管道1、钢丝网骨架复合管DN70/50320850m
8、2闸阀DN7043截止阀DN5015挖境方与消防一起（二）、消防给水1、现有水源:局部已设有消防设施,设有消防水池及水泵房,为2021.11月设计消防设计水量按最大文物建筑体积15000.15的管段管道采用K9级球墨铸铁管,施工要求详大样.。建筑雨污水出户管采用UPVC管。本工程中所标注管道大小均指管道内径。HDPE双壁波纹管质量应符合埋地聚乙烯排水管管道工程技术规程（CECSI64：2004）要求，及各企业的产品标准及安装操作手册。球墨铸铁管应符合离心铸造球墨铸铁管（GB13295-2003）标准球墨铸铁管道出厂前已完成管材内外防腐，采用内衬水泥砂浆防腐，外表面涂沥青。所选材料应为符合国家及
9、省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。7.2排水检查井：排水检查井采用成品塑料检查井。各种不同直径的管道在检查井内的连q=40LS扬程70米N=55Kw,一用一备.2、新设计DW50管线与原有DN200管线相连,并形成环状,沿消防给水布置市政消火栓，间距不大于120米，保护半径不大于150米。沿步道布置室内消火栓，间距不大于30m,在适当的地方设置检修阀门，阀门间距不超5个消火栓的布置长度。并分别在管网的隆起点、低处装设排（进）气阀和泄水阀。3、7管材、接口、敷设方式及附属构筑物等。4、供水主管及环管管材采用钢丝网骨架塑料复合管，P=LONPa,热熔连接接口,
10、管道埋深1m,沙基础.明露支管采用双面镀锌钢管,P=LOMPa,沟槽式卡箍连接.阀门：DN50n时采用铜截止阀，DN50mm时，给水管采用铜芯闸阀或双向式蝶阀，耐压不小于LOMPa阀门盖座采用钢纤维混凝土盖座,并与环境相协调。阀门井按国标图集05S502室外给水管道附属构筑物16页进行施工：采用混凝土砌块或非粘土砖砌筑.室外消火栓型号SS150/65安装详见13S201-23安装,距离道路边缘不超过2m距建筑物不小于5米室外消火栓间距不超过120m。人行道上采用复合井盖及或座,车行道上采用铸铁井盖.5、消火栓采用单阀单栓室内消火栓箱，箱内设DN65消火栓一个，DN65长麻质衬胶龙带一条，DN19直流水枪一只，带指示灯和两常开触点的按钮一个，均带消防卷盘安装参见15S202/19乙）有条件均嵌墙安装,嵌入墙内的消火栓箱后采用铁皮等防火材料包封，
