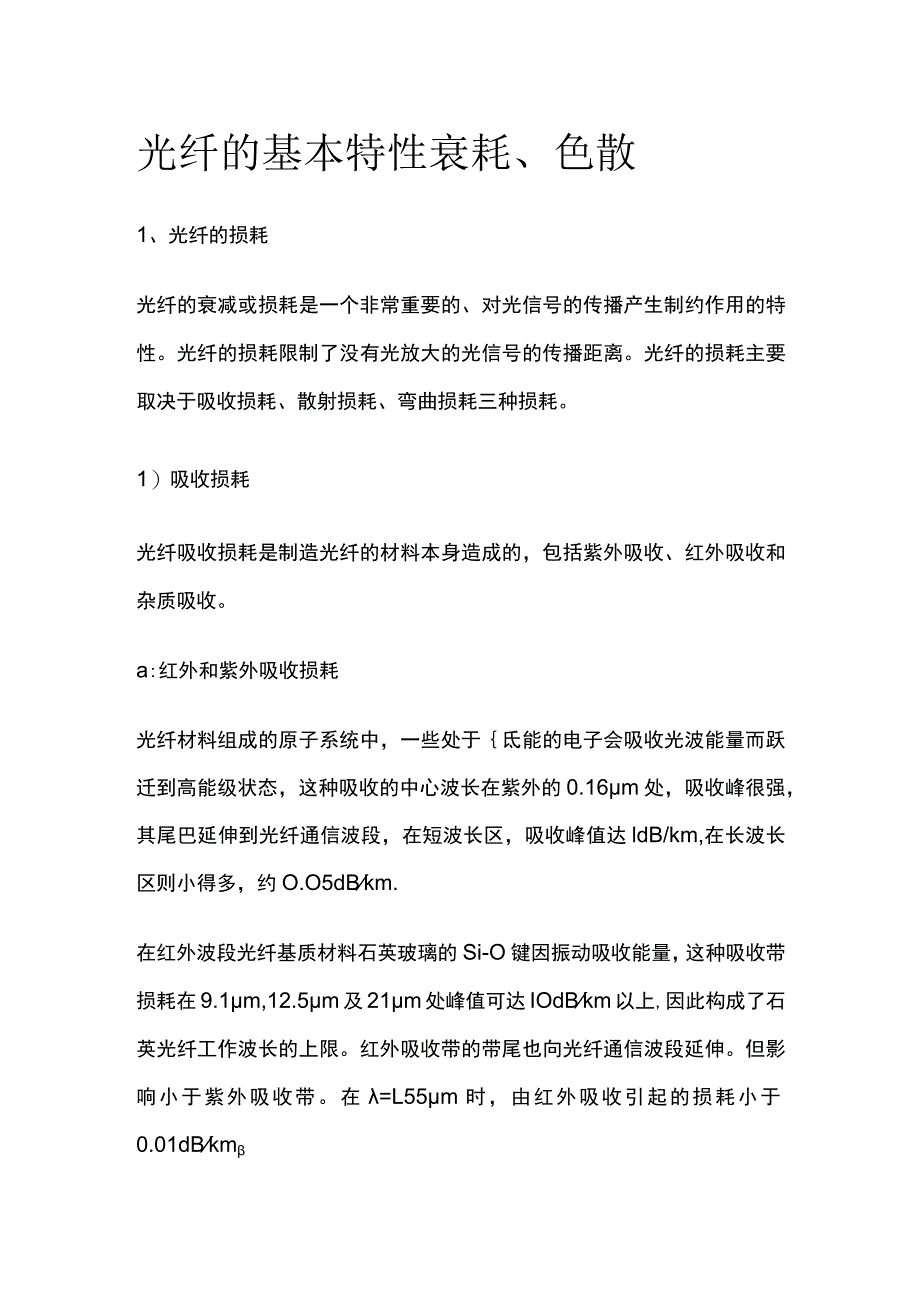

1、光纤的基本特性衰耗、色散1、光纤的损耗光纤的衰减或损耗是一个非常重要的、对光信号的传播产生制约作用的特性。光纤的损耗限制了没有光放大的光信号的传播距离。光纤的损耗主要取决于吸收损耗、散射损耗、弯曲损耗三种损耗。1）吸收损耗光纤吸收损耗是制造光纤的材料本身造成的，包括紫外吸收、红外吸收和杂质吸收。a:红外和紫外吸收损耗光纤材料组成的原子系统中，一些处于氐能的电子会吸收光波能量而跃迁到高能级状态，这种吸收的中心波长在紫外的0.16m处，吸收峰很强，其尾巴延伸到光纤通信波段，在短波长区，吸收峰值达ldB/km,在长波长区则小得多，约O.O5dBkm.在红外波段光纤基质材料石英玻璃的Si-O键因振动吸

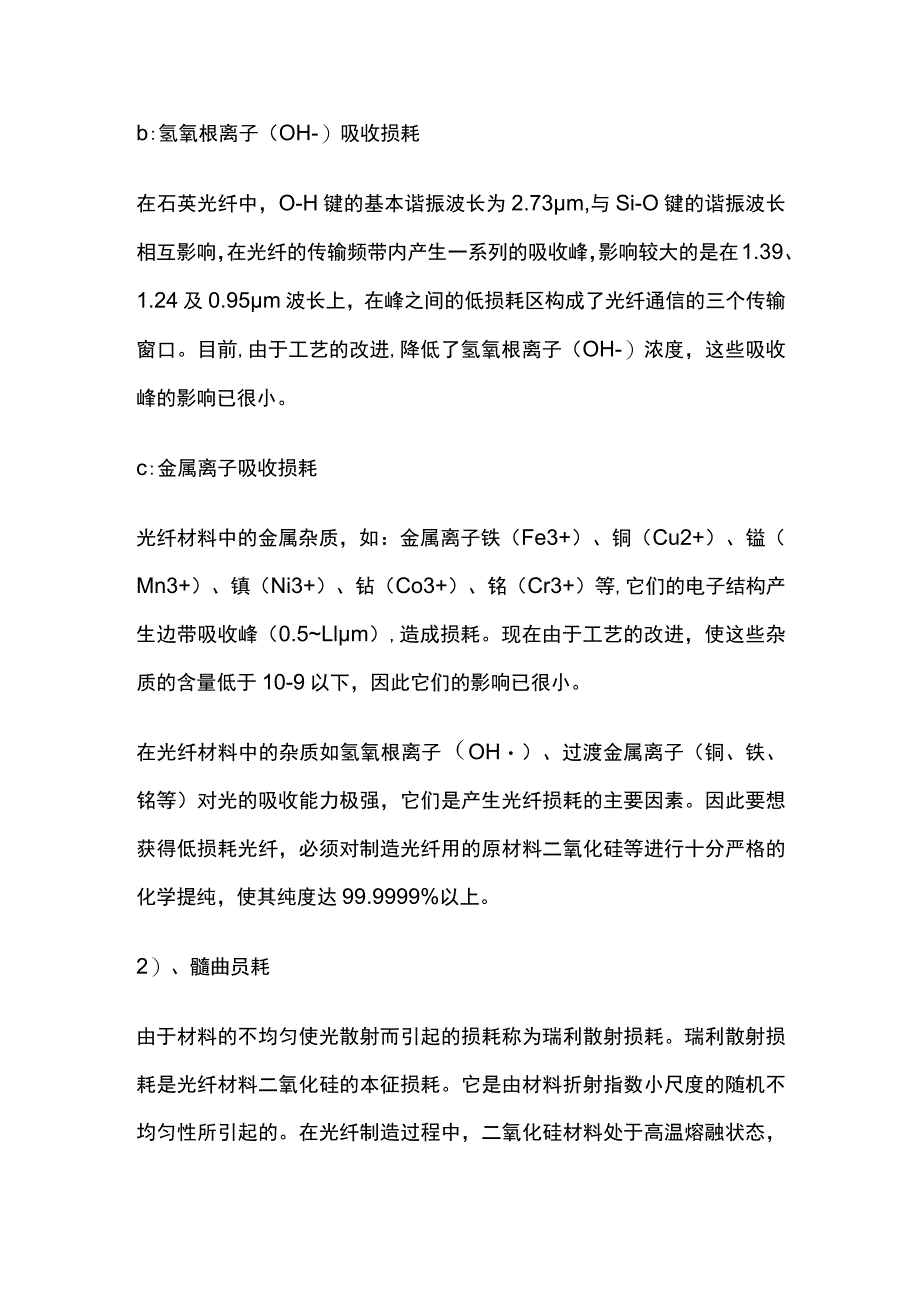

2、收能量，这种吸收带损耗在9.1m,12.5m及21m处峰值可达IOdBkm以上,因此构成了石英光纤工作波长的上限。红外吸收带的带尾也向光纤通信波段延伸。但影响小于紫外吸收带。在=L55m时，由红外吸收引起的损耗小于0.01dBkmb:氢氧根离子（OH-）吸收损耗在石英光纤中，O-H键的基本谐振波长为2.73m,与Si-O键的谐振波长相互影响，在光纤的传输频带内产生一系列的吸收峰，影响较大的是在1.39、1.24及0.95m波长上，在峰之间的低损耗区构成了光纤通信的三个传输窗口。目前,由于工艺的改进,降低了氢氧根离子（OH-）浓度，这些吸收峰的影响已很小。c:金属离子吸收损耗光纤材料中的金属杂质
3、，如：金属离子铁（Fe3+）、铜（Cu2+）、镒（Mn3+）、镇（Ni3+）、钻（Co3+）、铭（Cr3+）等,它们的电子结构产生边带吸收峰（0.5Llm）,造成损耗。现在由于工艺的改进，使这些杂质的含量低于10-9以下，因此它们的影响已很小。在光纤材料中的杂质如氢氧根离子（OH）、过渡金属离子（铜、铁、铭等）对光的吸收能力极强，它们是产生光纤损耗的主要因素。因此要想获得低损耗光纤，必须对制造光纤用的原材料二氧化硅等进行十分严格的化学提纯，使其纯度达99.9999%以上。2）、髓曲员耗由于材料的不均匀使光散射而引起的损耗称为瑞利散射损耗。瑞利散射损耗是光纤材料二氧化硅的本征损耗。它是由材料折射

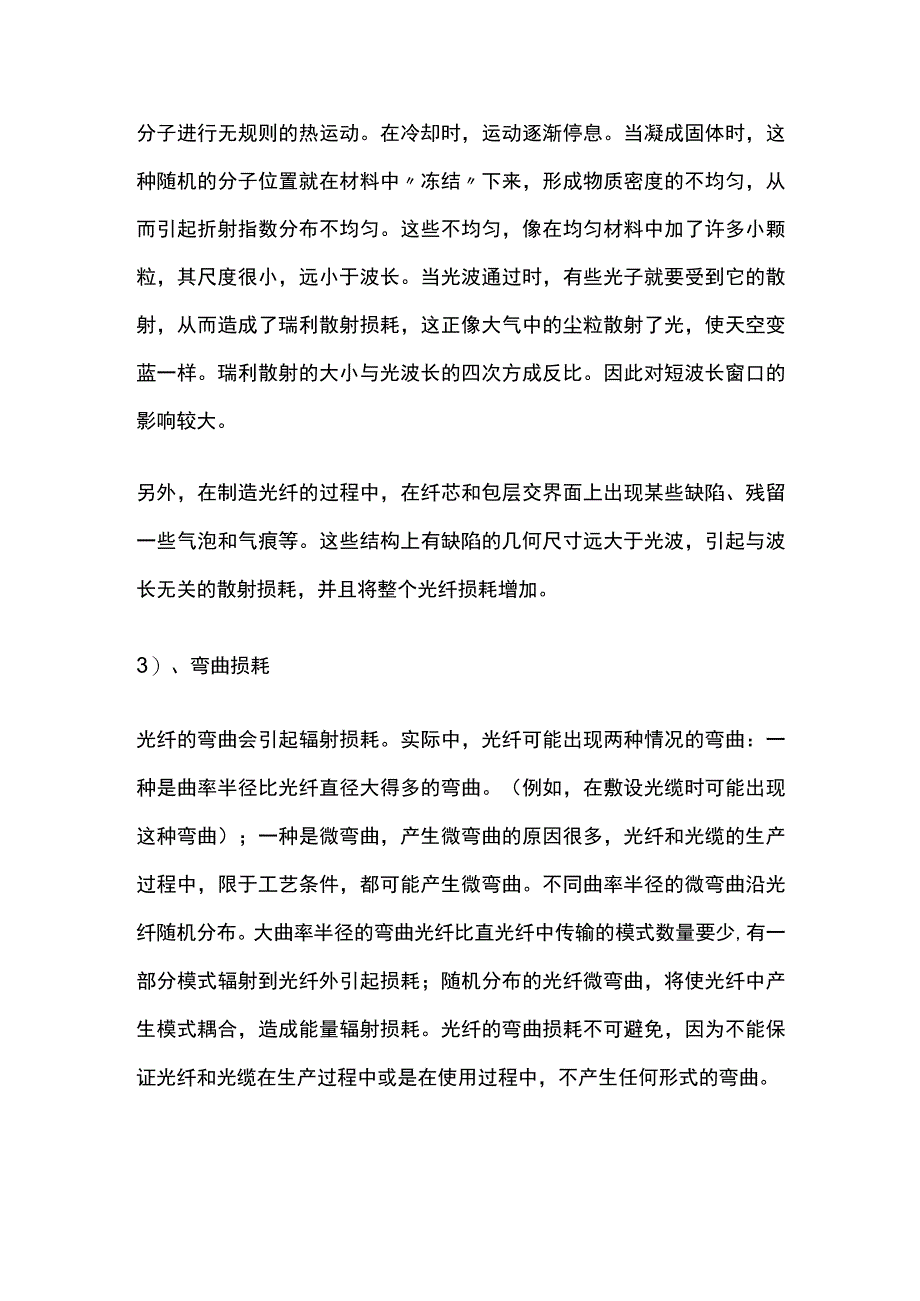

4、指数小尺度的随机不均匀性所引起的。在光纤制造过程中，二氧化硅材料处于高温熔融状态，分子进行无规则的热运动。在冷却时，运动逐渐停息。当凝成固体时，这种随机的分子位置就在材料中冻结下来，形成物质密度的不均匀，从而引起折射指数分布不均匀。这些不均匀，像在均匀材料中加了许多小颗粒，其尺度很小，远小于波长。当光波通过时，有些光子就要受到它的散射，从而造成了瑞利散射损耗，这正像大气中的尘粒散射了光，使天空变蓝一样。瑞利散射的大小与光波长的四次方成反比。因此对短波长窗口的影响较大。另外，在制造光纤的过程中，在纤芯和包层交界面上出现某些缺陷、残留一些气泡和气痕等。这些结构上有缺陷的几何尺寸远大于光波，引起与波
5、长无关的散射损耗，并且将整个光纤损耗增加。3）、弯曲损耗光纤的弯曲会引起辐射损耗。实际中，光纤可能出现两种情况的弯曲：一种是曲率半径比光纤直径大得多的弯曲。（例如，在敷设光缆时可能出现这种弯曲）；一种是微弯曲，产生微弯曲的原因很多，光纤和光缆的生产过程中，限于工艺条件，都可能产生微弯曲。不同曲率半径的微弯曲沿光纤随机分布。大曲率半径的弯曲光纤比直光纤中传输的模式数量要少,有一部分模式辐射到光纤外引起损耗；随机分布的光纤微弯曲，将使光纤中产生模式耦合，造成能量辐射损耗。光纤的弯曲损耗不可避免，因为不能保证光纤和光缆在生产过程中或是在使用过程中，不产生任何形式的弯曲。弯曲损耗与模场直径有关。G.6
6、52光纤在155Onm波长区的弯曲损耗应不大于IdB,G.655光纤在155Onm波长区的弯曲损耗应不大于0.5dBo弯曲损耗对光纤衰减常数的影响不大；决定光纤衰减常数的损耗主要是吸收损耗和散射损耗。2、衰减系数光纤的衰减系数是指光在单位长度光纤中传输时的衰耗量，单位一般用dBkmo衰减系数是光纤最重要的特性参数之一。因为在很大程度上它决定了光纤通信的传输距离。在单模光纤中有两个低损耗区域，分别在1310nm和155Orlm附近，也就是我们通常说的131Onm窗口和155Onm窗口，155Onm窗口又可以分为C-band(1525nm-1562nm)和L-band(1565nm-1610nm)
7、o3、光纤的色散光脉冲中的不同频率或模式在光纤中的群速度不同，因而这些频率成分和模式到达光纤终端有先有后，使得光脉冲发生展宽，这就是光纤的色散。色散一般用时延差来表示，所谓时延差，是指不同频率的信号成分传输同样的距离所需要的时间之差。光纤中的色散可分为模式色散、色度色散、偏振模色散。色度色散、也称为模内色散，又可以分为材料色散和波导色散，模式色散也称为模间色散。一般情况下单模光纤中不存在模式色散。1）、模式色散对于多模中不同模式的光束有不同的群速度，在传输过程中，不同模式的光束的时间延迟不同而产生色散，称模式色散。模式色散主要存在于多模光纤中。2）、色度色散由于光源的不同频率（或波长）成分具有
8、不同的群速度,在传输过程中，不同频率的光束的时间延迟不同而产生色散称为色度色散。色度色散包括材料色散和波导色散。材料色散：由于材料折射率随光信号频率（波长）的变化而不同，光信号不同频率（波长）成分所对应的群速度不同，由此引起的色散称材料色散。波导色散：由于光纤波导结构引起的色散称波导色散，它的大小可以和材料色散相比拟。一般在单模光纤中只考虑材料色散和波导色散。色散系数就是单位波长间隔内光波长信号通过单位长度光纤所产生的时延差，用D表示，单位是psnm.kmo3 ）、偏振模色散（PMD）由于信号光的两个正交偏振态在光纤中有不同的传播速度而引起的色散称偏振模色散，它也是光纤的重要参数之一。在实际的
9、光纤中，由于光纤制造工艺造成纤芯截面一定程度的椭圆度,或者是由于材料的热涨系数的不均匀性造成光纤截面上各向异性的应力而导致光纤折射率的各向异性，这两者均能造成两个偏振模传播速度的差异，从而产生群时延的不同，形成了偏振模色散，见图。由于引起偏振模色散的因素是随机产生的，因而偏振模色散是一个随机量。4 ）、码间干扰（ISI）在光纤数字通信系统中，色散将导致14码间干扰,下面将解释码间干扰现象。光纤通信都采用脉冲编码形式，即传输一系列的1，光脉冲。实际光源是非零谱宽的，光源输出的光信号被电脉冲进行强度调制。所谓光的强度（光强）是指单位面积上的光功率。强度调制即是使光波的强度与调制信号电流成正比地变化
10、。调制信号具有调制光源的每一波长成分。图中描述的是两个光脉冲的情况，光脉冲宽度为Tz光纤的输入脉冲波形较窄。设光谱的最快和最慢波长为入LA3,其光脉冲谱宽为4=3-l不同波长在光纤中的传输速度不同，设入1和入3分别是最快和最慢的波长。其它波长的传输速度介于这两个极端情况之间。当经过长距离传输后，各个波长以稍有差别的时间到达光纤终端，即有时延差To由于各波长成分到达的时间先后不一致，因而使得光脉冲加长了(TT),这叫作脉冲展宽。光脉冲传输的距离越远，脉冲展宽越严重。脉冲展宽将使前后光脉冲发生重叠,称为码间干扰。码间干扰将引起误码，因而限制了传输的码速率和传输距离。偏振模色散也会产生码间干扰，不过其影响一般在IoGBit/s及以上的速率才表现出来。
