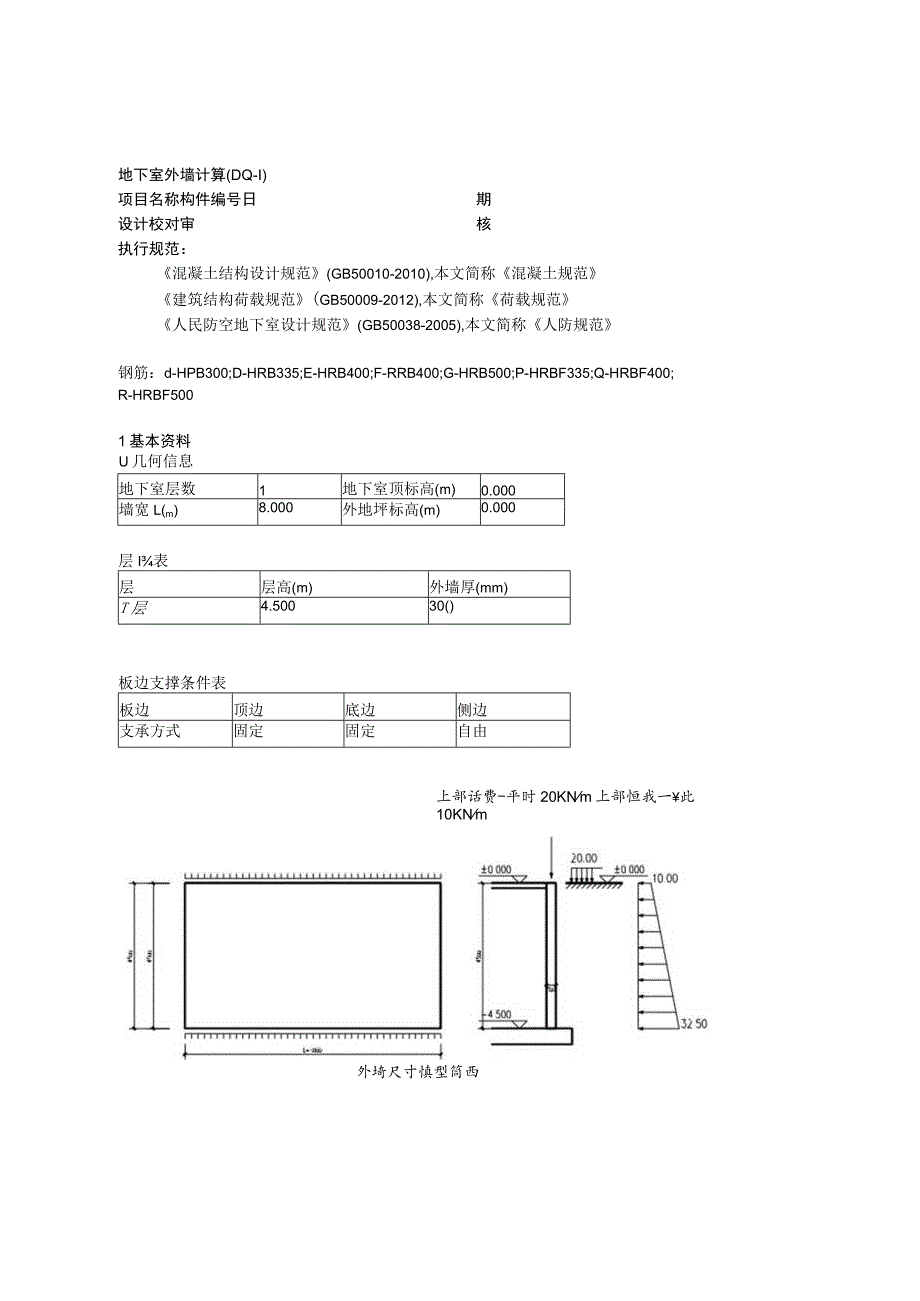

1、地下室外墙计算(DQ-I)项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑结构荷载规范(GB50009-2012),本文简称荷载规范人民防空地下室设计规范(GB50038-2005),本文简称人防规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001基本资料U几何信息地下室层数1地下室顶标高(m)0.000墙宽L(m)8.000外地坪标高(m)0.000层I表层层高(m)外墙厚(mm)T层4.50030()板边支撑条件表板边顶
2、边底边侧边支承方式固定固定自由上部话费-平时20KNm上部恒我一此10KNm外埼尺寸慎型筒西1.2荷载信息土压力计算方法静止土压力静止土压力系数0.500水土侧压计算水土合算地下水埋深Gn)20.000土天然容重(kNm3)10.00土饱和容重(kNP)10.00上部恒载-平时(kNm)10.00上部活载-平时(kNm)20.00上部恒载-战时(kNm)地面活载-平时(kPa)20.001.3配筋信息役强度等级C30配筋调整系数1.0钢筋级别HRB400竖向配筋方法按压弯外纵筋保护层(mm)30竖向配筋方式对称内纵筋保护层(mm)20裂缝限值(mm)0.20泊松比0.20裂缝控制配筋考虑p-效
3、应乂1.4计算选项信息竖向弯矩计算方法连续梁板计算类型平时组合弹性板支座弯矩调幅幅度(盼0.0塑性板B一活载准永久值系数0.50活载调整系数1.002计算(1)荷载计算(2)内力计算(3)配筋计算(4)裂缝验算荷载说明:永久荷载：土压力荷载，上部恒载-平时，可变荷载：地下水压力，地面活载，上部活载平时平时组合：平时荷载基本组合战时组合：战时荷载基本组合准永久组合：平时荷载准永久组合(用于裂缝计算)2.1 荷载计算2.1.1 墙上竖向压力平时组合(kN/m)：1.30010.0001.50020.000=43.000准永久组合(kN/m)：10.000+0.50020.000=20.0002.1
4、.2 侧压荷载计算(1) 土压力标准值(kPa)水土合算，土侧压按静止土压力计算，静止土压力系数k=0.500地下室顶面，标高0.000,总埋深0.000,全位于地下水位以上P=O土压力起算位置，标高0.000P=O-1层底，标高4.500,总埋深4.500,全位于地下水位以上p=kh=0.5104.5=22.5式中：p土压力(kN?)pw水压力(kN/m?)k土压力系数r土的天然容重(kN)rsat土的饱和容重(kNr113)rw水的重度(kNn)h1地下水位以上的土层厚度(m)ha地下水位以下的土层厚度(m)地面上活载等效土压力(标准值，kPa)：p=kGk=0.50020.000=10.
5、000(3)荷载组合系数表组合土压力平时地面活载上部恒载上部活载平时组合1.351.351.301.50(4)侧压力荷载组合计算(kPa)：位置标高土压力地面活载等效平时组合准永久组合-1层顶0.000.0010.0013.505.00T 层底 I -4.50 | 22.50| 10.0040.5027.50上部话兼平时:20KNm上部恒载一平时10KNm土侧压地面球效应+ 0,000+ 0,000g-4.50010.000三8(5)侧压荷载分解结果表(kPa):平时组合准永久组合地下室层号均布荷载三角荷载均布荷载三角荷载-113.50027.0005.00022.500注：表中所列三角荷载值
6、是对应于各层底的荷载值(最大)2.2内力计算按连续梁计算竖向弯矩按连续梁模型计算，水平向弯矩仍按板块模型计算调幅前(kN.mm)层部位平时组合准永久组合水平向T层左边0.000.00跨中0.000.00右边0.000.00竖向T层顶边-41.01-23.63跨中22.9413.90底边-50.12-31.22结果不进行调幅平时组合弯矩图竖向弯矩画一平时组会(kNmm)102825831889竖向夸死困一卷永久组令(kNmm)2.3 配筋及配筋成果表2.3.1 配筋说明：(1)配筋方法水平按纯弯配筋，竖向按压弯配筋(2)单位说明:以下各表格中单位除说明外，配筋面积单位:mm2m,裂缝宽度单位:m
7、m,弯矩单位kN.mm,轴力单位kNm,配筋率:2.3.2 平时组合计算配筋表部位M(kN.mm)N(kNm)As(mm2m)配筋率先T层水平向左边-内侧0.006000.20左边-外侧0.006000.20跨中-内侧0.006000.20跨中-外侧0.006000.20右边-内侧0.006000.20右边-外侧0.006000.20竖向顶边-内侧-41.0143.06000.20顶边-外侧-41.0143.06000.20跨中-内侧22.9443.06000.20跨中-外侧22.9443.06000.20底边-内侧-50.1243.06000.20底边-外侧-50.1243.06000.20
8、2.3.3 控制情况计算配筋表层部位计算As选筋实配AS实配筋率控制组合T层水平向左边-内侧600E142506160.21平时组合左边-外侧600E142506160.21平时组合跨中-内侧600E142506160.21平时组合跨中-外侧600E142506160.21平时组合右边-内侧600E142506160.21平时组合右边-外侧600E142506160.21平时组合竖向顶边-内侧600E142506160.21平时组合顶边-外侧600E142506160.21平时组合跨中-内侧600E142506160.21平时组合跨中-外侧600E142506160.21平时组合底边-内侧60
9、0E142506160.21平时组合底边-外侧600E142506160.21平时组合注：表中“计算As”取平时组合与战时组合计算配筋的较大值2.4 裂缝验算按实际配筋，及相应于准永久组合的弹性内力进行计算裂缝宽度限值:0.20Omm层部位MqNq选筋实配AS裂缝(mm)结论T层水平向左边-内侧0.0E142506160.000满足左边-外侧0.0E142506160.000满足跨中-内侧0.0E142506160.000满足跨中-外侧0.0E142506160.000满足右边-内侧0.0E142506160.000满足右边-外侧0.0E142506160.000满足竖向顶边-内侧-23.62
10、0.0E142506160.000满足顶边-外侧-23.620.0EI42506160.066满足跨中-内侧13.920.0E142506160.024满足跨中-外侧13.920.0E142506160.000满足底边-内侧-31.220.0E142506160.000满足底边-外侧-31.220.0E142506160.162满足最大裂缝宽度062=0.200,满足要求。2.5 实际配筋表层部位选筋实配面积配筋率配筋控制T层水平向左边-内侧E142506160.21平时组合左边-外侧E142506160.21平时组合跨中-内侧E142506160.21平时组合跨中-外侧E142506160.21平时组合右边-内侧E142506160.21平时组合右边-外侧E142506160.21平时组合竖向顶边-内侧E142506160.21平时组合顶边-外侧E142506160.21平时组合跨中-内侧E142506160.21平时组合跨中-外侧E142506160.21平时组合底边-内侧E142506160.21平时组合底边-外侧E142506160.21平时组合实际配筋简图【理正结构设计工具箱软件6.5PB3计算口期:2022-10-1319:16:54
