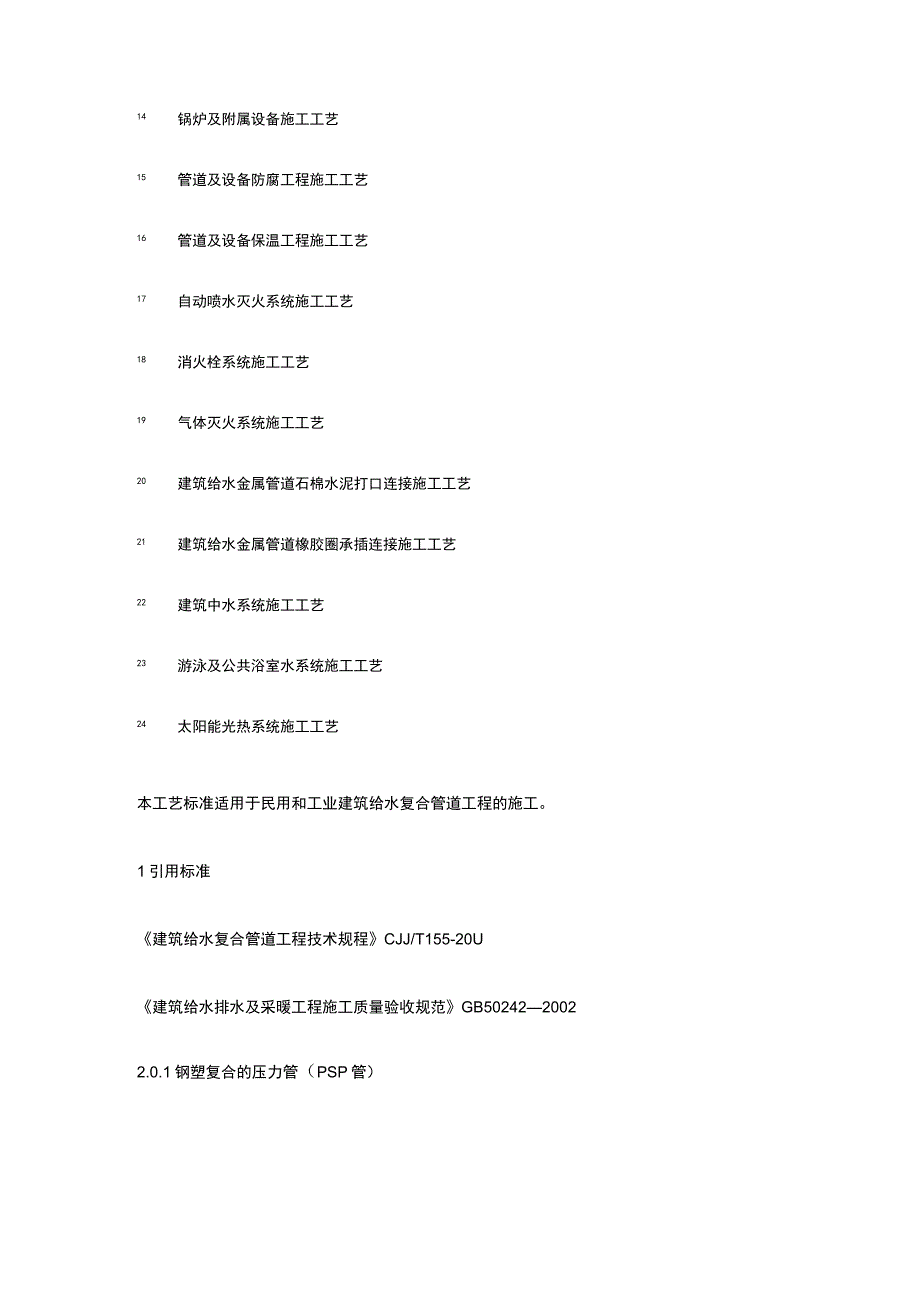

1、建筑给水复合管道安装施工工艺全套序号建筑给水排水及采暖系列施工工艺1 建筑给水排水及采暖2 建筑给水金属管道3 室内采暖管道施工工艺4 建筑给水聚丙烯管道施工工艺5 聚乙烯管道安装施工工艺6 建筑给水复合管道施工工艺7 卫生洁具施工工艺8 散热器施工工艺低温热水地板辐射采暖系统施工工艺10 建筑排水金属管道施工工艺11 建筑排水塑料管道施工工艺12 民用建筑离心水泵施工工艺14 锅炉及附属设备施工工艺15 管道及设备防腐工程施工工艺16 管道及设备保温工程施工工艺17 自动喷水灭火系统施工工艺18 消火栓系统施工工艺19 气体灭火系统施工工艺20 建筑给水金属管道石棉水泥打口连接施工工艺21

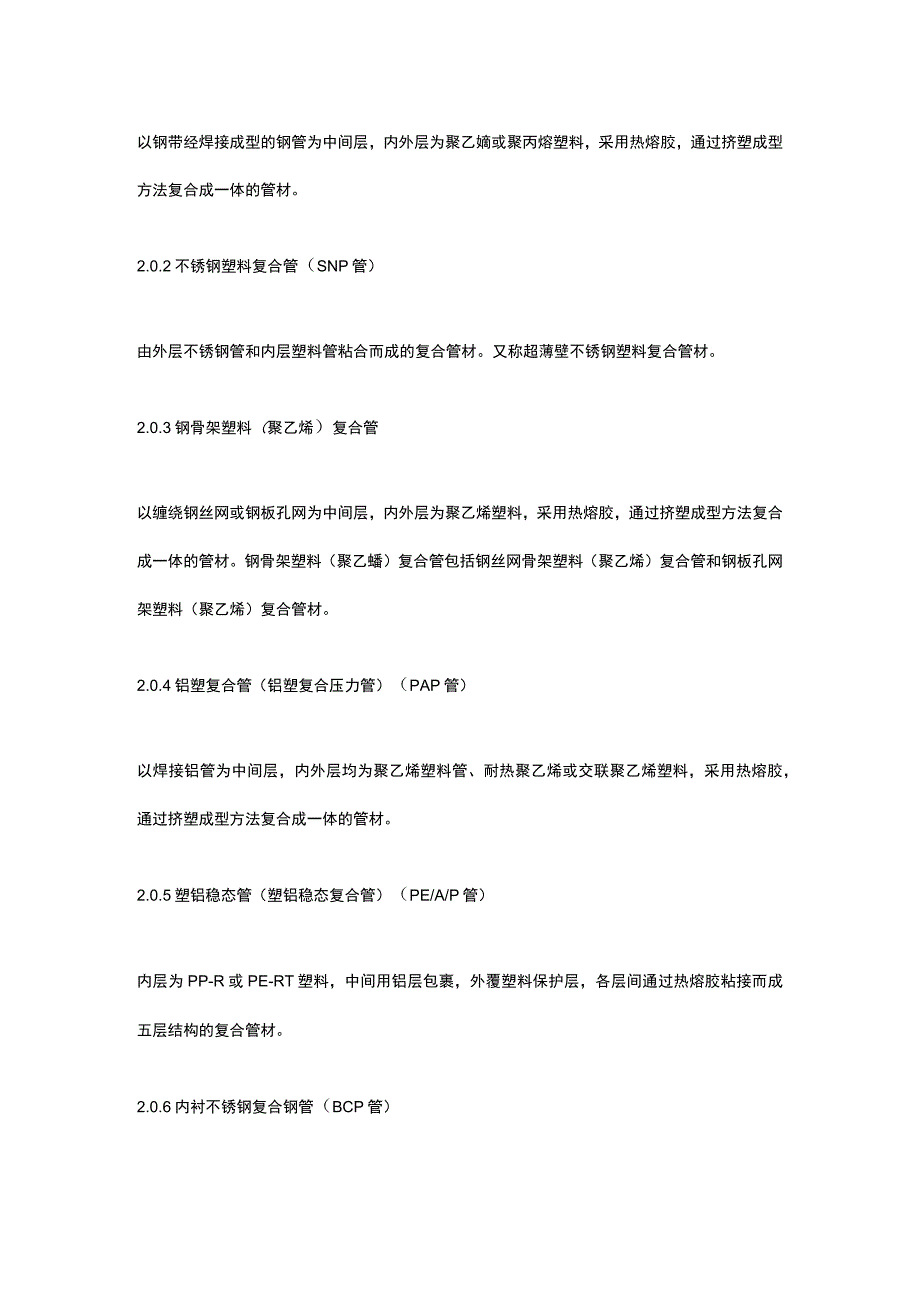

2、建筑给水金属管道橡胶圈承插连接施工工艺22 建筑中水系统施工工艺23 游泳及公共浴室水系统施工工艺24 太阳能光热系统施工工艺本工艺标准适用于民用和工业建筑给水复合管道工程的施工。1引用标准建筑给水复合管道工程技术规程CJJ/T155-20U建筑给水排水及采暖工程施工质量验收规范GB5024220022.0.1钢塑复合的压力管（PSP管）以钢带经焊接成型的钢管为中间层，内外层为聚乙嫡或聚丙熔塑料，采用热熔胶，通过挤塑成型方法复合成一体的管材。2.0.2不锈钢塑料复合管（SNP管）由外层不锈钢管和内层塑料管粘合而成的复合管材。又称超薄壁不锈钢塑料复合管材。2.0.3钢骨架塑料（聚乙烯）复合管以缠
3、绕钢丝网或钢板孔网为中间层，内外层为聚乙烯塑料，采用热熔胶，通过挤塑成型方法复合成一体的管材。钢骨架塑料（聚乙蟠）复合管包括钢丝网骨架塑料（聚乙烯）复合管和钢板孔网架塑料（聚乙烯）复合管材。2.0.4铝塑复合管（铝塑复合压力管）（PAP管）以焊接铝管为中间层，内外层均为聚乙烯塑料管、耐热聚乙烯或交联聚乙烯塑料，采用热熔胶，通过挤塑成型方法复合成一体的管材。2.0.5塑铝稳态管（塑铝稳态复合管）（PE/A/P管）内层为PP-R或PE-RT塑料，中间用铝层包裹，外覆塑料保护层，各层间通过热熔胶粘接而成五层结构的复合管材。2.0.6内衬不锈钢复合钢管（BCP管）采用复合工艺，在碳钢管内衬薄壁不锈钢管
4、的复合管材，又称BCP双金属复合管。3.1 作业条件3.1.1 施工图和设计文件应齐全，已进行技术交底。3.1.2 施工组织设计或施工方案已经批准。3.1.3 施工人员已经专业培训。3.1.4 施工场地的用水、用电、材料储放场地等临时设施能满足施工要求。3.2 材料及机具3.2.1 复合管：钢塑复合管（SP管）、钢塑复合压力管（PSP管）、钢骨架塑料复合管、不锈钢塑料复合管（SNP管）、铝塑复合管（PAP管）、塑铝稳态管（PE/A/P管）、内衬不锈钢复合钢管（BCP管）等，复合管件和附件，其材质、规格、尺寸、技术要求等均应符合国家现行标准的规定，并应有符合相关规定的检测报告；若用于生活饮水系统
5、，则应符合国家现行标准生活饮用水输配水设备及防护材料的安全性评价标准GB/T1721903.2.2 阀门、支吊架等。3.2.3 胶粘剂、橡胶件、防锈密封胶、聚四氟乙烯生料带、耐温型橡胶密封圈、无油脂润滑剂等。33机具：锯床、自动套丝机、滚槽机、切削加工机、双热熔手动熔接机或双熔液压熔接机、不锈钢塑料复合管专用卡压工具、管钳、电动圆锯机、电动带锯机、砂轮切割机、试压泵、绞刀、水平尺、直尺、钢卷尺、线坠、压力表等。4.1 工艺流程安装准备一测量放线T贮运一管道敷设一管道连接一支吊架安装一试压一消毒、清洗4.2 安装准备根据施工方案确定的施工方法、技术交底的具体措施和本标准作业条件的要求做好施工准备
6、工作。参看有关专业的施工图，核对各种管线的坐标、标高是否交叉，管道的空间排列是否合理。4.3 测量放线管道安装应测量好坐标、标高及坡度线。坐标、标高应从给定的水准点引入。4.4 侬4.4.1 公称直径小于或等于50mm的复合管材应按不同规格捆扎后，再用包装袋包装。管件应按不同品种和不同规格用包装袋包装后再分别用装箱，不得散装。4.4.2 公称直径大于或等于50mm的复合管材在装卸时吊索应采用较宽的柔韧皮带、吊带或绳吊索，不得采用钢丝绳或铁链直接接触吊装管材。管材宜采用两个吊点起吊，严禁用吊索贯穿管材两端进行装卸。4.4.3 复合管管端在出厂时宜采用塑料盖封堵。4.4.4 在运输、装卸、搬运和堆
7、放复合管材和管件时，应小心轻放，不得划伤，避免油污和化学品污染，严禁剧烈撞击和与尖锐物品碰触，不得抛、摔、滚、拖。4.4.5 复合管材和管件应存放在通风良好的库房或有顶的棚内,不得受阳光直射、暴晒。储存的环境温度不宜超过4(C,距热源不得小于1m。4.4.6 复合管材应水平堆放在干净、平整的场地上,不得弯曲管材。堆放高度不宜超过1.5m,端部悬臂长度不应大于0.5m,并应采取防滚动、防坍塌的措施。4.4.7 管件应逐层码堆，堆放高度不宜超过1.2m。4.4.8 胶粘剂、清洁剂丙酮或酒精等易燃品宜存放在危险品仓库中。运输时应远离火源,存放处应安全可靠、阴凉干燥、通风良好，严禁明火。4.5 管道敷
8、设4.5.1 穿墙壁、楼板及嵌墙暗敷管道，应配合土建工程预留孔、槽，预留孔或开槽的尺寸应符合系列规定：1预留孔的直径直大于管道的外径SOmm-100mm;2嵌墙暗管的墙槽深度宜为管道外径加20mm50mm,宽度宜为管道外径加40mm50mm;3横管嵌墙暗敷时，预留的管槽应经结构计算；并经结构专业许可，严禁在墙体开凿长度大于30Omm的横向管槽。4.5.2 管道穿过墙壁和楼板，宜设置金属或塑料套管，并应符合下列规定：1安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm,安装在其它楼板内的套管，其顶部应高出装饰地面20mm,套管底部应与楼板地面相平。套管与管道之间缝隙应采用阻燃密实材料和防水
9、油膏填实，且端面应抹光滑。2安装在墙壁内的套管，其两端应与饰面相平。套管与管道之间缝隙宜采用阻燃密实材料填实，且端面应抹光滑。3管道的接口而导设在套管内。4.5.3 架空管道的管顶上部的净空不宜小于200mm。4.5.4 暗装管道距离墙面的净距离，应根据管道支架的安装要求和管道的固定要求等条件确定。4.5.5 管道明敷时，应在土建工程完毕后进行安装。安装前，应先复核预留洞的位置是否正确。4.5.6 管道安装应横平竖直,不得有明显的起伏、弯曲等现象，管道夕隆应无损伤。4.5.7 成排明敷管道时，各条管道应互相平行，弯管部分的曲率半径应一致。4.5.8 对明装管道，其外壁距装饰墙面的距离应符合下列
10、规定：1管道公称直径为10mm25mm时，应小于或等于40mm。2管道公称直径为32mm65mm时，应小于或等于50mm4.5.9 管道敷设时，不得有轴向弯曲和扭曲，穿过墙或楼板时不得强制校正。当与其他管道平行安装时，安全距离应符合设计的要求，当设计无规定时，其净距不宜小于100mm。4.5.10 管道暗敷时应对管道外壁采取防腐措施。4.5.11 暗敷的管道应在封闭墙面前，做好试压和隐蔽工程的验收记录。4.5.12 管道穿过地下室或地下构筑物外墙时，应采取防水措施。对有防水要求的建筑物，必须采用柔性防水套管。4.5.13 管道穿过结构伸缩舞、防震舞及沉降缝时，应采取下列保护措施：1在墙体两侧采
11、取柔性连接；2在管道或保温层的外皮的上、下部应留有不小于15Omm的净空。3在穿墙处应水平安装成方形补偿器。4.5.14 复合管与阀门、水表、水嘴等设施的连接应采用转换接头。4.5.15 分水器和分水器配水管道的施工应符合国家相关标准的要求。4.5.16 管道及管道支墩（座），严禁铺设在冻土和未经处理的松土上。4.6 管道连接4.6.1 管道连接前应确认管材、管件的规格尺寸符合设计要求。有橡胶密封圈等密封材料的管件，应检查密封材料和连接面，不得有伤痕和杂物。4.6.2 管道系统的配管与连接应按下列步骤进行：1按设计图纸规定的坐标和标高线绘制实测施工图屋2按实测施工图进行配管;3制定管材和管件的
12、安装顺序，进行预装配；4进行管道连接。4.6.3 管道接口应符合下列规定：1当采用熔接时管道的结合面应有均匀的熔接圈，不得出现局部熔瘤或熔接圈凸凹不匀现象。2当法兰连接时,衬垫不得凸入管内，其外边缘直接近螺栓孔；不得采取放入双垫或偏垫的密封方式。法兰螺栓的直径和长度应符合相关标准，连接完成后，螺栓突出螺母的长度不应大于螺杆直径的1/2。3当螺纹连接时，管道连接后的管螺纹根部应有2扣一3扣的外露螺纹，多余的生料带应清理干净，并对接口处进行防腐处理。4当卡箍（套）式连接时，两接口端应匹配、无缝隙、沟槽应均匀，卡箍（套）安装方向应一致，卡紧螺栓后管道应平直。4.6.4 外壁为碳钢管的建筑给水复合管，
