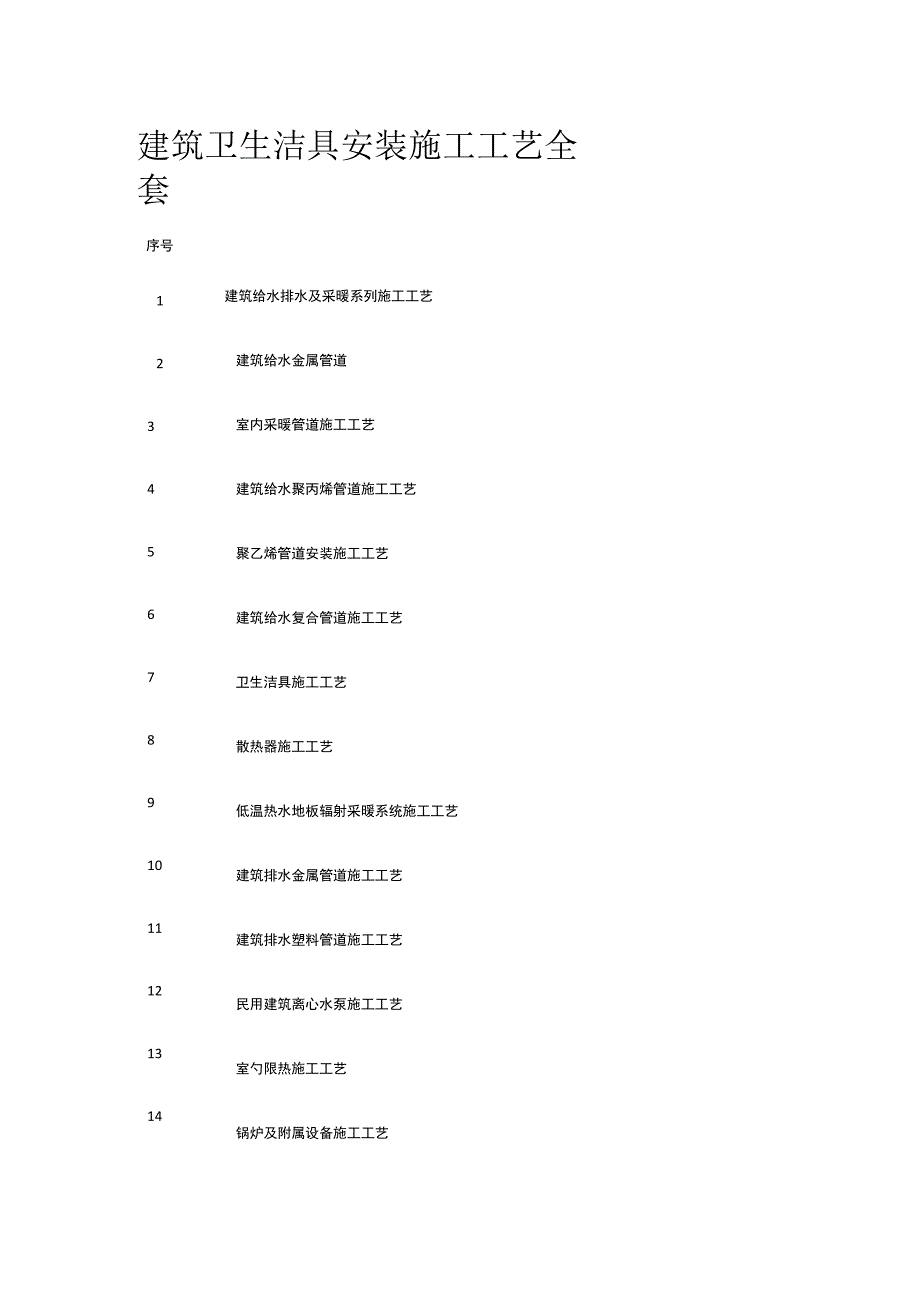

1、序号1234567891011121314建筑卫生洁具安装施工工艺全套建筑给水排水及采暖系列施工工艺建筑给水金属管道室内采暖管道施工工艺建筑给水聚丙烯管道施工工艺聚乙烯管道安装施工工艺建筑给水复合管道施工工艺卫生洁具施工工艺散热器施工工艺低温热水地板辐射采暖系统施工工艺建筑排水金属管道施工工艺建筑排水塑料管道施工工艺民用建筑离心水泵施工工艺室勺限热施工工艺锅炉及附属设备施工工艺管道及设备防腐工程施工工艺15 管道及设备保温工程施工工艺16 自动喷水灭火系统施工工艺17 消火栓系统施工工艺18 气体灭火系统施工工艺19 建筑给水金属管道石棉水泥打口连接施工工艺20 建筑给水金属管道橡胶圈承插连接

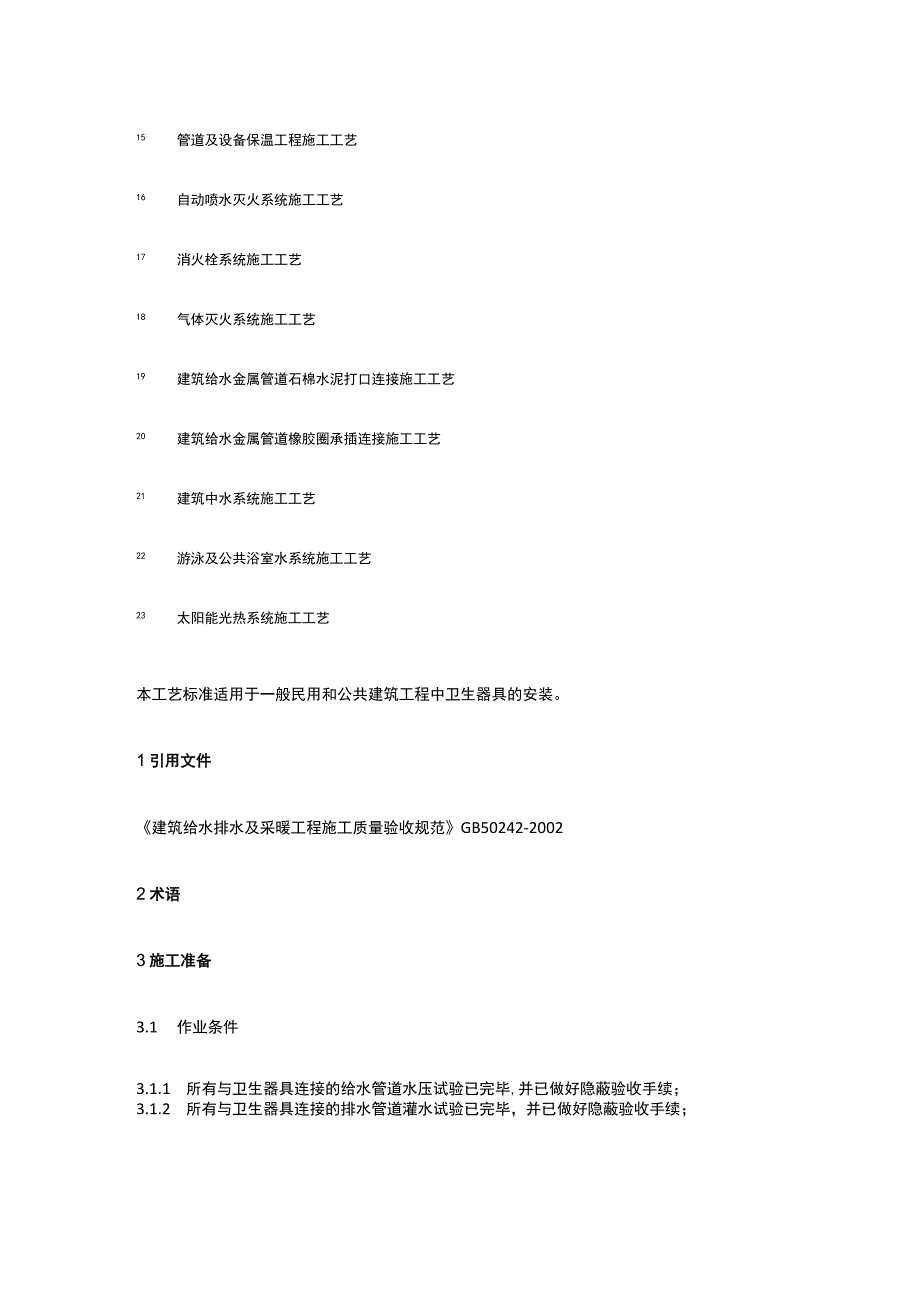

2、施工工艺21 建筑中水系统施工工艺22 游泳及公共浴室水系统施工工艺23 太阳能光热系统施工工艺本工艺标准适用于一般民用和公共建筑工程中卫生器具的安装。1引用文件建筑给水排水及采暖工程施工质量验收规范GB50242-20022术语3施工准备3.1 作业条件3.1.1 所有与卫生器具连接的给水管道水压试验已完毕,并已做好隐蔽验收手续；3.1.2 所有与卫生器具连接的排水管道灌水试验已完毕，并已做好隐蔽验收手续；3.1.3 对卫生洁具配件进行清点，确保其数量和接口与管路系统配套；3.1.4 落实所安装的蹲便器是否自带存水弯,以防与排污管道的存水弯重复，造成蹲便器的排水不畅；3.1.5 蹲便器应在地
3、面台阶砌筑前安装；3.1.6 浴缸（盆）应待土建防水层及保护层完成后配合土建安装，其它卫生器具应待卫生间内装修基本完成后再进行安装。3.2 材料及机具（按主要材料、辅助材料、主要机具、辅助机具排序）3.2.1 主要材料：镀锌管件、角阀、水嘴、存水弯、排水口、镀锌燕尾螺栓等。3.2.2 辅助材料：胶皮板、铜丝、油灰、螺丝、铅油、麻丝、白水泥、白灰膏等。3.2.3 主要机具:套丝机、砂轮机、手电钻、冲击钻等。3.2.4 辅助机具：管钳、手锯、剪子、活扳手、手锤、塞子、克丝钳、方锂、圆挫、螺丝刀、水平尺、划规、线坠、小线、盒尺等。4操作工艺4.1 工艺流程放线定位T支架安装一卫生器具安装T零配件安装
4、T卫生器具与墙、地SI隙处处理一濯满）水和通水试验4.2 操作方法4.2.1 放线定位1依据表4.2.1确定卫生器具安装高度。表4.2.1卫生器具安装高度卫生器具名称安装高度（mm）备注居住和公共建筑幼儿园污水盆架空式800800500500（池）落地式洗涤盆（池）800800自地面至器具上边缘洗脸盆、洗手盆800500盥洗槽800500浴盆520-蹲式大便器高水箱18001800自台阶面至高水箱900900低水箱自台阶面至彳氐水箱坐式大便器低水箱外露排出管式510自地面至彳氐水箱470虹吸喷射式370小便器挂式600450自地面至下边缘大便槽冲洗水箱2000-自台阶至水箱底妇女卫生盆360-
5、自地面至器具上边缘化验盆800-自地面至器具上边缘小便槽自地面至台阶面2001502根据土建500mm标高线、建筑施工图及卫生器具安装高度确定卫生器具的安装位置。4.2.2 支架安装1支架制作支架采用型钢，螺栓孔不得使用电气焊开孔、扩孔或切割。支架制作应牢固、美观，孔眼及边缘应平整光滑，与器具接触面吻合。支架制作完成后进行防腐处理。2支架安装钢筋混凝土墙：找好安装位置后，用墨线弹出准确坐标打孔后直接使用膨胀螺栓固定支架。砖墙:用20的冲击钻在已经弹出的坐标点上打出相应深度的孔,将洞内杂物清理干净，放入燕尾螺栓，用强度等级不小于32.5级的水泥捻牢。轻钢龙骨墙：找好位置后，应增加加固措施。轻质隔
6、板墙：固定支架时应打透墙体，在墙的另一侧增加薄钢板固定，薄钢板必须嵌入墙面内，外表与土建装饰面抹平。3支架安装过程中应注意和土建防水工序的配合，如对其防水造成破坏，应及时通知土建处理。4.2.3 卫生器具安装卫生器具在安装前应进行检查、清洗。配件与卫生器具应配套。部分卫生器具应先进行预制再安装。1高低位水箱蹲便器安装将胶皮碗套在蹲便器进水口上，要套正套实，用成品喉箍紧固（或用14#铜丝分别绑两道，但不允许压结在一条线上，铜丝拧紧要错位90度左右）。将预留排水管口周围清扫干净，把临时管堵取下，同时检查管内有无杂物。找出排水管口的中心线，并画在墙上，用水平尺（或线坠）找好竖线。将下水管承口内抹上油
7、灰，蹲便器位置下铺垫白灰膏，然后将蹲便器排水口插入排水管承口内稳好。同时用水平尺放在蹲便器上沿，纵横双向找平、找正。使蹲便器进水口对准墙上中心线。同时蹲便器两侧用砖砌好抹光相蹲便器排水口与排水管承口接触处的油灰压实、抹光。最后将蹲便器排水口用临时堵封好。安装多联蹲便器时，应先检查排水管口标高、甩口距墙尺寸是否一致。找出标准地面标高，向上测量好蹲便器需要的高度。高水箱安装应在蹲便器安装之后进行。首先检查蹲便器的中心与墙面中心线是否一致，如有错位应及时进行调整，以蹲便器不扭斜为宜。确定水箱出水口中心位置，向上测量出规定高度（箱底距台阶面1.8m）。同时结合高水箱固定孔与给水孔的距离找出固定螺栓高度
8、位置，在墙上画好十字线，剔成30l00mm深的孔眼，用水冲净孔眼内杂物,将燕尾螺栓插入洞内用水泥捻牢。将装好配件的高水箱挂在固定螺栓上，加胶垫、眼圈，带好螺母拧至松紧适度。多联高低水箱应按上述做法先挂两端的水箱，然后挂线拉平、找直，再稳装中间水箱。延时自闭冲洗阀的安装：冲洗阀的中心高度为1100mm。根据冲洗阀至胶皮碗的距离，断好90。弯的冲洗管，使两端合适。将冲洗阀锁母和胶圈卸下，分别套在冲洗管直管段上，将弯管的下端插入胶皮碗内4050mm,用喉箍卡牢。再将上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。2坐便器安装清理坐便器预留排水口，取下临时管堵，检查管内有无杂物。将坐便器出水
9、口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处做好标识。在标识处用冲击电钻打孔，栽入膨胀螺栓，将坐便器试稳，使固定螺栓与坐便器吻合。移开坐便器，将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平，找正，进行安装。3洗脸盆安装挂式洗脸盆安装A按照排水管中心在墙上画出竖线，由地面向上量出规定高度，画出水平线，根据盆宽在水平线上做好标识，装好支架。B将脸盆置于支架上找平找正后将架钩钩在盆下固定孔内，拧紧盆架的固定螺栓，找平找正。柱式洗脸盆安装A按照排水管口中心画出竖线，立好支柱，将脸盆中心对准竖线放在立柱上，找平后在脸盆固定孔眼位置栽入支架。B将支柱在地面位置做好标识，并放好白灰膏，稳好
10、支柱和脸盆，将固定螺栓加橡胶垫、垫圈，带上螺母拧至松紧适度。C脸盆面找平、支柱找直后将支柱与脸盆接触处及支柱与地面接触处用白水泥勾缝抹光。台式洗脸盆安装待装饰做好台面后，按照上述方法固定脸盆并找平找正，盆与台面的缝隙处用密闭膏封好,防止漏水。4净身盆安装清理排水预留管口，取下临时管堵，检查有无杂物。将净身盆排水三通下口铜管装好。将净身盆排水管插入预留排水管口内，将净身盆稳平找正，做好固定螺栓孔眼和底座的标识，移开净身盆。在固定螺栓孔标记处栽埋膨胀螺栓，将净身盆孔眼对准螺栓放好，与原标识吻合后再将净身盆下垫好白灰青，排水铜管套上护口盘。净身盆稳牢、找平、找正。固定螺栓上加胶垫、眼圈，拧紧螺母。清
11、除余灰，擦拭干净。将护口盘内加满油灰余地面按实。将净身盆底座与地面链隙处嵌入白水泥浆补齐、抹光。5挂式小便器安装根据排水口位置画一条垂线，由地面向上量出规定的高度并画一水平线，根据小便器尺寸在横线上作好标识，再画出上、下孔眼的位置。在孔眼位置栽入支架，托起小便器挂在螺栓上。把胶垫、垫圈套入螺栓，将螺母拧至松紧适度。将小便器与墙面的缝隙嵌入白水泥膏补齐、抹光。6立式小便器安装：立式小便器安装前应检查给排水预留管口是否在一条垂线上，间距是否一致，符合要求后按照管口找出中心线，将下水管周围清理干净，取下临时管堵，抹好油灰，在立式小便器下铺垫水泥、白灰膏的混合灰（比例为1:5）。将立式小便器稳装找平、
12、找正。立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光。7洗涤盆安装将盆架和洗涤盆进行试装，检查是否相符。将冷、热水预留管之间画一平分垂线（只有冷水时，家具盆中心应对准给水管口）。由地面向上量出规定的高度，画出水平线，按照洗涤盆架的宽度做好标识，栽埋膨胀螺栓，安装好盆架。将洗涤盆放于支架上使之与支架吻合，洗涤盆靠墙一侧缝隙处嵌入白水泥浆勾缝抹光。有台面的洗涤盆安装方法同台式洗脸盆。8浴缸（盆）安装浴缸（盆）安装前应先检查安装位置的底部及周边防水处理情况和侧面溢流口外侧排水管的垫片和螺帽的拼紧状况，确保密封无泄漏，检查排水位杆动作是否操作灵活。在浴缸（盆）下口靠墙周边砌一圈立砖作浴缸（盆）周边支
13、架。浴缸（盆）底部下水管及基础处理：铸铁、钢板、亚克力浴缸的下水管必须采用pvc硬管或金属管道造接，需采用插入法安装，插入下水孔的深度为50mm,经放水试验确定无渗漏后再进行正面封闭。亚克力浴缸安装底部应用黄沙填充，严禁使用砖垫、混凝土、水泥砂浆等硬性材料作填充物。安装浴缸时应在对应的下水管部位留出检修孔。浴缸（盆）周边的墙砖必须在浴缸（盆）安装好后再进行辅贴，使墙砖立于浴缸（盆）周边上，以防止水沿墙面渗入浴缸（盆）底部。墙砖与浴缸（盆）应周边留出1-2mm间隙用硅胶封闭以防止胀缩的因素使墙砖和浴缸的瓷面产生爆裂。浴缸安装的水平度必须2mm,浴缸龙头安装必须保持平顺。按摩浴缸的电源必须采用插座
14、连接。电机的试运转必须先放水、后开机、水量由小到大进行调试。4.2.4 器具试验1器具安装完成后，应进行灌（满）水和通水试验，试验前应检查地漏是否畅通,分户阀门是否关好，然后按层段分房间逐一进行试验。2试验时临时封堵排水口，将器具灌满水后检查各连接件不渗不漏；打开排水口，排水畅通为合格。5质量标准5.1 主控项目5.1.1 排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mmo检查方法：试水观察5.1.2 卫生器具交工前应做满水和通水试验。检验方法：满水后各连接件不渗不漏；通水试验给、排水畅通。5.2 TS项目5.2.1 卫生器具安装的允许偏差应符合表5.2.1的规定。表5.2.1卫生器具安装的允许偏差和检验方法允许偏差（mm）检验方法国标、行标企标坐标单独器具108拉线、吊绩口尺量检查成排器具55标高单独器具1513成排器具108器具水平度21用水平尺和尺量检杳器具垂直度31用吊线和尺量检杳5.2.2 有饰面的面盆、浴盆，应留有通向排水口的检修门。检查方法：观察。5.2.3 小便槽冲洗管，应采用镀锌钢管、不锈钢管或硬质塑料管。冲洗孔应斜向下安装，冲洗
