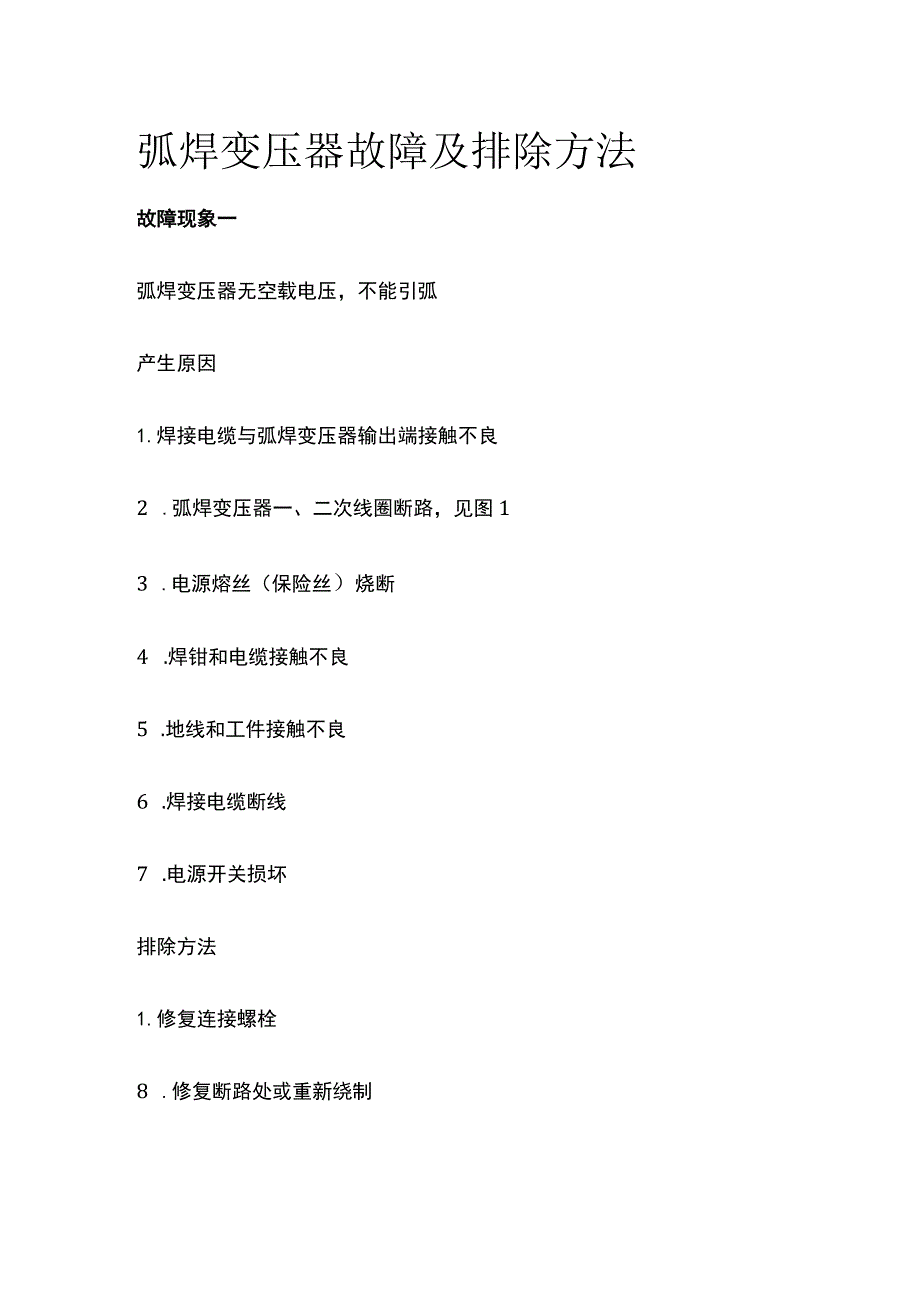

弧焊变压器故障及排除方法.docx_第1页
第1页 / 共7页
弧焊变压器故障及排除方法.docx_第2页
第2页 / 共7页
弧焊变压器故障及排除方法.docx_第3页
第3页 / 共7页
弧焊变压器故障及排除方法.docx_第4页
第4页 / 共7页
弧焊变压器故障及排除方法.docx_第5页
第5页 / 共7页
弧焊变压器故障及排除方法.docx_第6页
第6页 / 共7页
弧焊变压器故障及排除方法.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《弧焊变压器故障及排除方法.docx》由会员分享,可在线阅读,更多相关《弧焊变压器故障及排除方法.docx(7页珍藏版)》请在第壹文秘上搜索。

1、弧焊变压器故障及排除方法故障现象一弧焊变压器无空载电压,不能引弧产生原因1.焊接电缆与弧焊变压器输出端接触不良2 .弧焊变压器一、二次线圈断路,见图13 .电源熔丝(保险丝)烧断4 .焊钳和电缆接触不良5 .地线和工件接触不良6 .焊接电缆断线7 .电源开关损坏排除方法1.修复连接螺栓8 .修复断路处或重新绕制9 更换熔丝10 .使焊钳和电缆接触良好11 ,使地糊口工件接触良好12 ,修复断线处13 .修复或更换开关故障现象二输出电流过小产生原因1 焊接电缆与弧焊变压器输出端接触电阻过大2 .焊接电缆过细过长,压降太大3 .焊接电缆盘成盘状,电感大4 .地线采用临时搭接而成5 .地线与工件接触

2、电阻过大排除方法1.减小电缆长度或加大线径2.将电缆放开,不使成盘状3 ,换成正规铜质地线4 采用地线夹头以减小接触电阻5 ,使电缆和弧焊变压器输出端接触良好障故现象三焊接电流不稳定,忽大忽小产生原因1 .电网电压波动2 .调节丝杆磨损排除方法1.增大电网容量3 .更换磨损部件故障现象四空载电压过低产生原因1.输入电压接错2.弧焊变压器二次绕组匝间短路,见图1排除方法1.纠正输入电压2,修复短路处故障现象五空载电压过高,焊接电流过大产生原因1.输入电压接错2.弧焊变压器绕组接线搞错排除方法1.纠正输入电压2.纠正接线故度现象六弧焊变压器工作状态失常(如电流大,小档互换;空载电压过高或过低;无空载电压或空载短路等)产生原因弧焊变压器维修时,将内部接线接错排除方法纠正接线故障现象七弧焊变压器过热,有焦糊味,内部冒烟产生原因1.弧焊变压器过载2 .弧焊变压器一次或二次绕组短路,见图13 .-二次绕组与铁心或外壳接触,见图1排除方法1.减小焊接电流2 .修复短路处3 .修复接触处故障现象八弧焊变压器噪声过大产生原因1.华心套片紧固螺栓未旋紧2.动、静铁心间隙过大排除方法1.旋紧紧固螺栓2.铁心重新叠片
