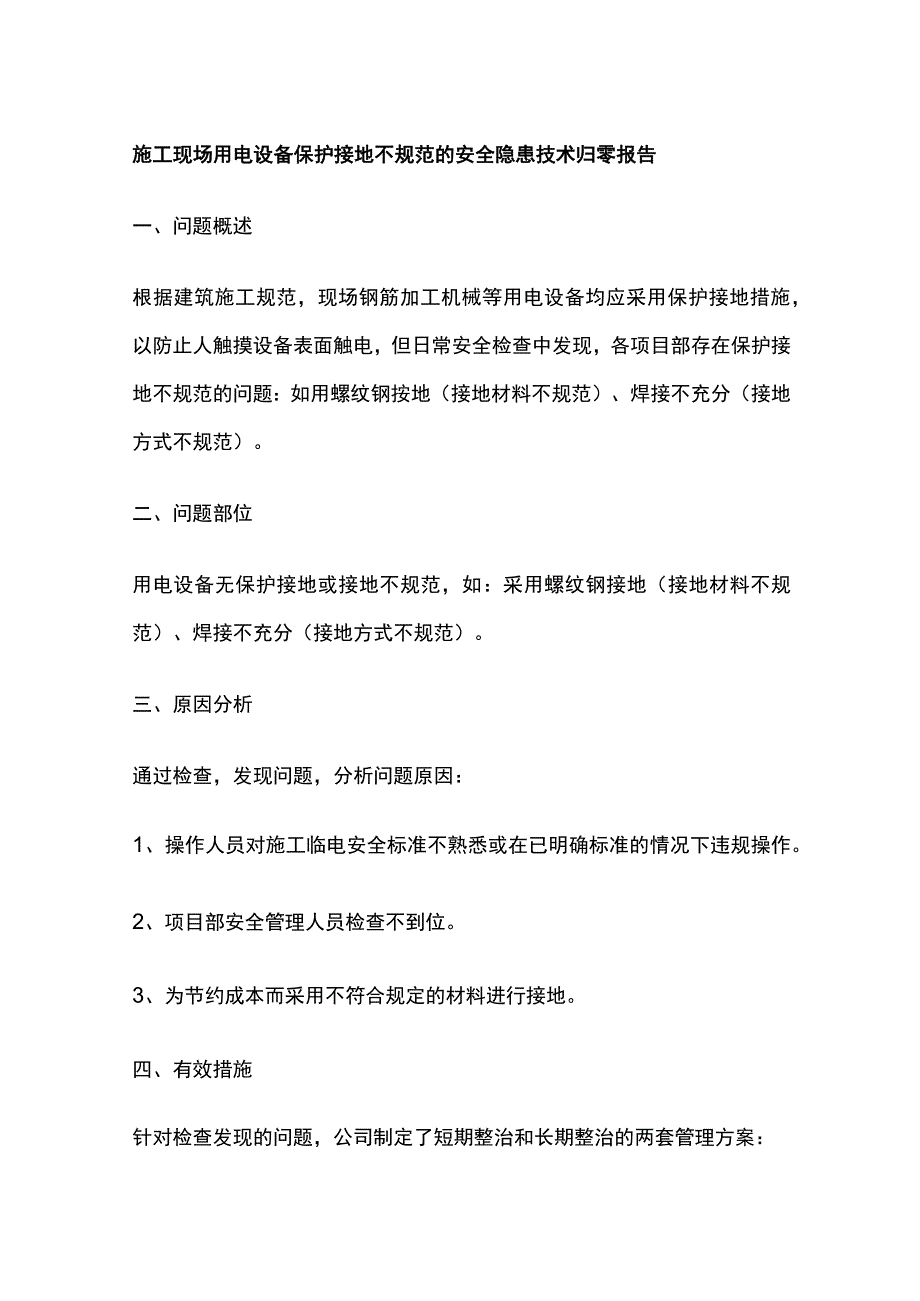

1、施工现场用电设备保护接地不规范的安全隐患技术归零报告一、问题概述根据建筑施工规范，现场钢筋加工机械等用电设备均应采用保护接地措施，以防止人触摸设备表面触电，但日常安全检查中发现，各项目部存在保护接地不规范的问题：如用螺纹钢按地（接地材料不规范）、焊接不充分（接地方式不规范）。二、问题部位用电设备无保护接地或接地不规范，如：采用螺纹钢接地（接地材料不规范）、焊接不充分（接地方式不规范）。三、原因分析通过检查，发现问题，分析问题原因：1、操作人员对施工临电安全标准不熟悉或在已明确标准的情况下违规操作。2、项目部安全管理人员检查不到位。3、为节约成本而采用不符合规定的材料进行接地。四、有效措施针对检

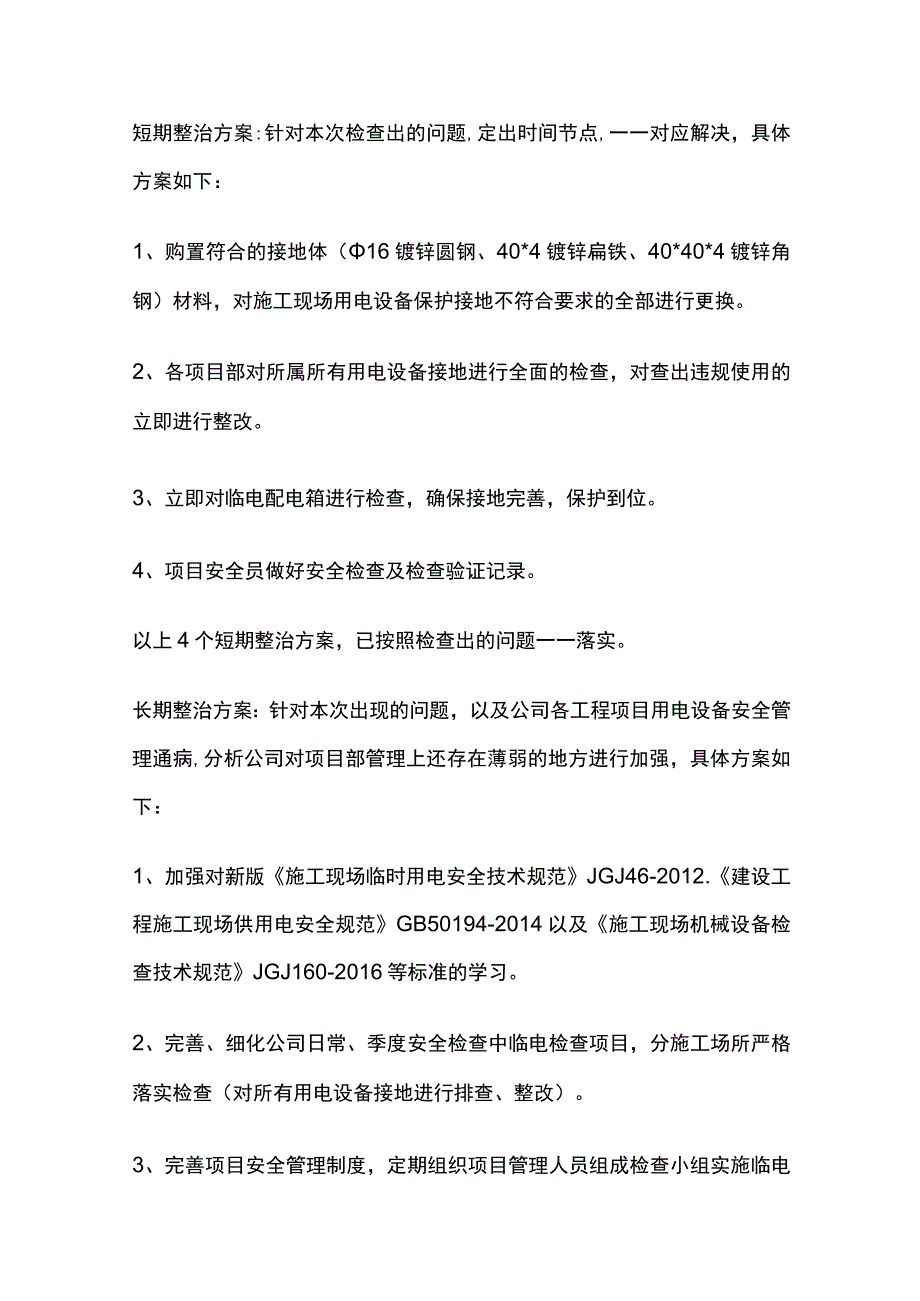

2、查发现的问题，公司制定了短期整治和长期整治的两套管理方案：短期整治方案:针对本次检查出的问题,定出时间节点,一一对应解决，具体方案如下：1、购置符合的接地体（16镀锌圆钢、40*4镀锌扁铁、40*40*4镀锌角钢）材料，对施工现场用电设备保护接地不符合要求的全部进行更换。2、各项目部对所属所有用电设备接地进行全面的检查，对查出违规使用的立即进行整改。3、立即对临电配电箱进行检查，确保接地完善，保护到位。4、项目安全员做好安全检查及检查验证记录。以上4个短期整治方案，已按照检查出的问题一一落实。长期整治方案：针对本次出现的问题，以及公司各工程项目用电设备安全管理通病,分析公司对项目部管理上还存在

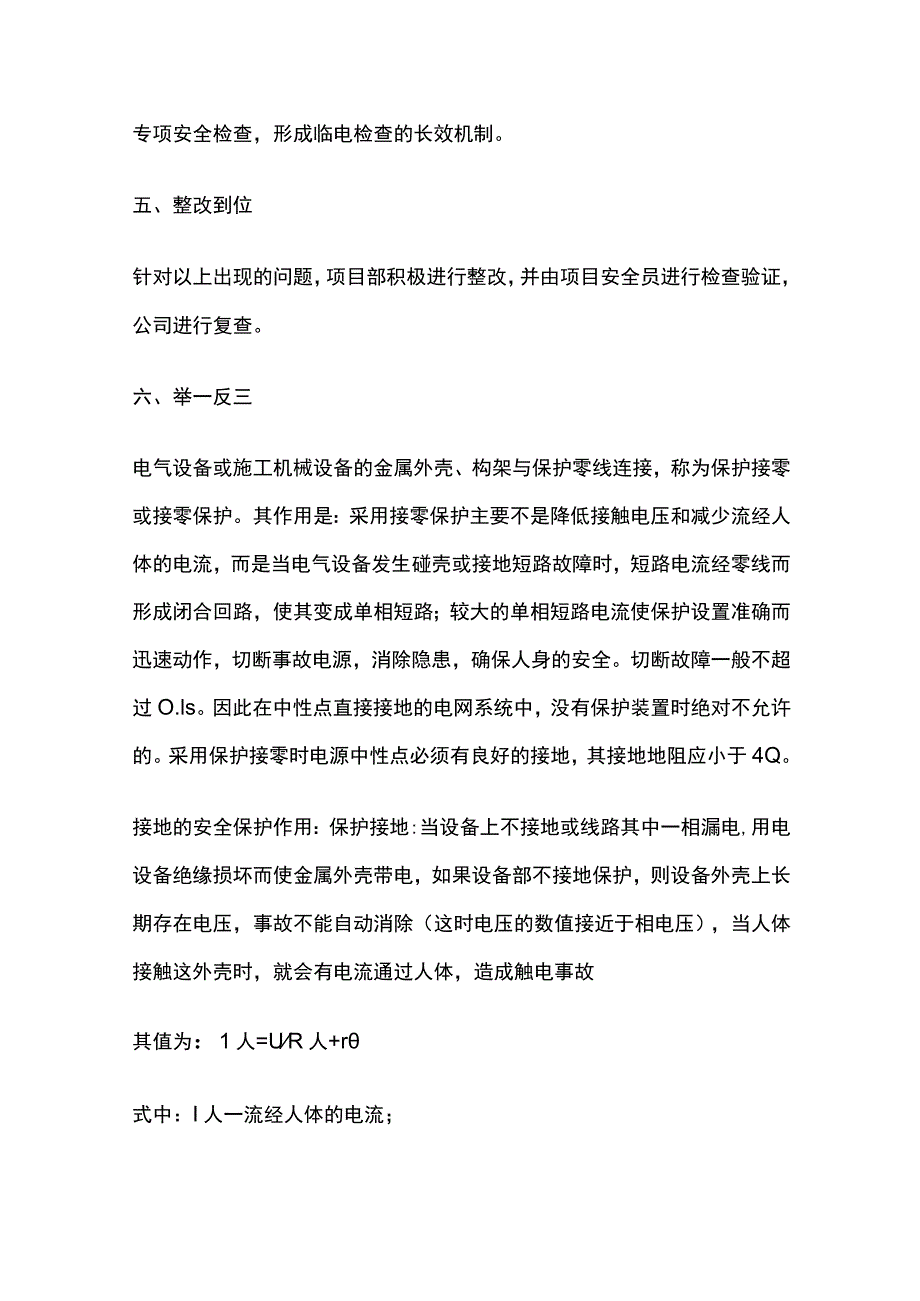

3、薄弱的地方进行加强，具体方案如下：1、加强对新版施工现场临时用电安全技术规范JGJ46-2012.建设工程施工现场供用电安全规范GB50194-2014以及施工现场机械设备检查技术规范JGJ160-2016等标准的学习。2、完善、细化公司日常、季度安全检查中临电检查项目，分施工场所严格落实检查（对所有用电设备接地进行排查、整改）。3、完善项目安全管理制度，定期组织项目管理人员组成检查小组实施临电专项安全检查，形成临电检查的长效机制。五、整改到位针对以上出现的问题，项目部积极进行整改，并由项目安全员进行检查验证，公司进行复查。六、举一反三电气设备或施工机械设备的金属外壳、构架与保护零线连接，称为
4、保护接零或接零保护。其作用是：采用接零保护主要不是降低接触电压和减少流经人体的电流，而是当电气设备发生碰壳或接地短路故障时，短路电流经零线而形成闭合回路，使其变成单相短路；较大的单相短路电流使保护设置准确而迅速动作，切断事故电源，消除隐患，确保人身的安全。切断故障一般不超过O.ls。因此在中性点直接接地的电网系统中，没有保护装置时绝对不允许的。采用保护接零时电源中性点必须有良好的接地，其接地地阻应小于4Q。接地的安全保护作用：保护接地:当设备上不接地或线路其中一相漏电,用电设备绝缘损坏而使金属外壳带电，如果设备部不接地保护，则设备外壳上长期存在电压，事故不能自动消除（这时电压的数值接近于相电压
5、），当人体接触这外壳时，就会有电流通过人体，造成触电事故其值为：1人=UR人+r式中：I人一流经人体的电流；U电网相电压220V;R人一人体电阻，可取800（人体电阻式不固定的，随着人体所处的地位及出汗多少潮湿状等而定）；rO一系统中工作接地电阻4（变压器中性点接地电阻）；I=UR+r0=200V（800+4）=0.27A这个电流数值如果通过人体，就会致人死亡。因此用电设备的金属外壳不接地是不允许的。当设备上有了良好的保护接地装置则：I=U（r地+r）=200V（4+4）=27.5A式中I地一接地短路电流；r地一保护接地电阻，不大于4o这个接地短路电流就能将熔断电流在27.5A以下的熔丝熔断或
6、使小于27.5A整定电流的自动开关动作，从而切断电源，断开故障。为了保证上述保护设备迅速可靠第动作，接地电路电流应不小于自动开关整定电流的1.25倍或者熔丝额定电流的2.5倍。但27.5A的接地短路电流不足以引起中等容量以上的保护装置动作（熔丝额定电流大于HA或自动开关的整定电流大于22A时），因此设备外壳上将长时间存在着对地的危险电压。对地电压IlOV虽然不是安全电压，对直接接触220V要安全的多。经过人体的电流138mA对人体仍有致命的危险。所以此时触电的危害性还不能完全排除。为了安全可靠起见,保护接地的接地电阻要越小越好,如多点接地、网状接地等。而实际上很多施工现场的接地做的很不规范,甚至将一根Im左右的钢筋插入地下，其接地电阻就远不止4Q了。所以在中性电直接接地的低压供电系统中，确实不应采取按地保护，而应实行接零保护。采取接地保护，一种情况是属三相三线制中性点不接地或不直接接地的供电系统，因没有中性线（零线），所以只能采取这种保护措施。七、结论通过对施工现场用电设备保护接地不规范的问题进行全面的抽查整改，各施工项目用电机械已基本确保接地设置到位，合符规定，安全隐患得以归零，对施工临时用电的管理更为详细全面，为杜绝事故提供了可靠保证。
