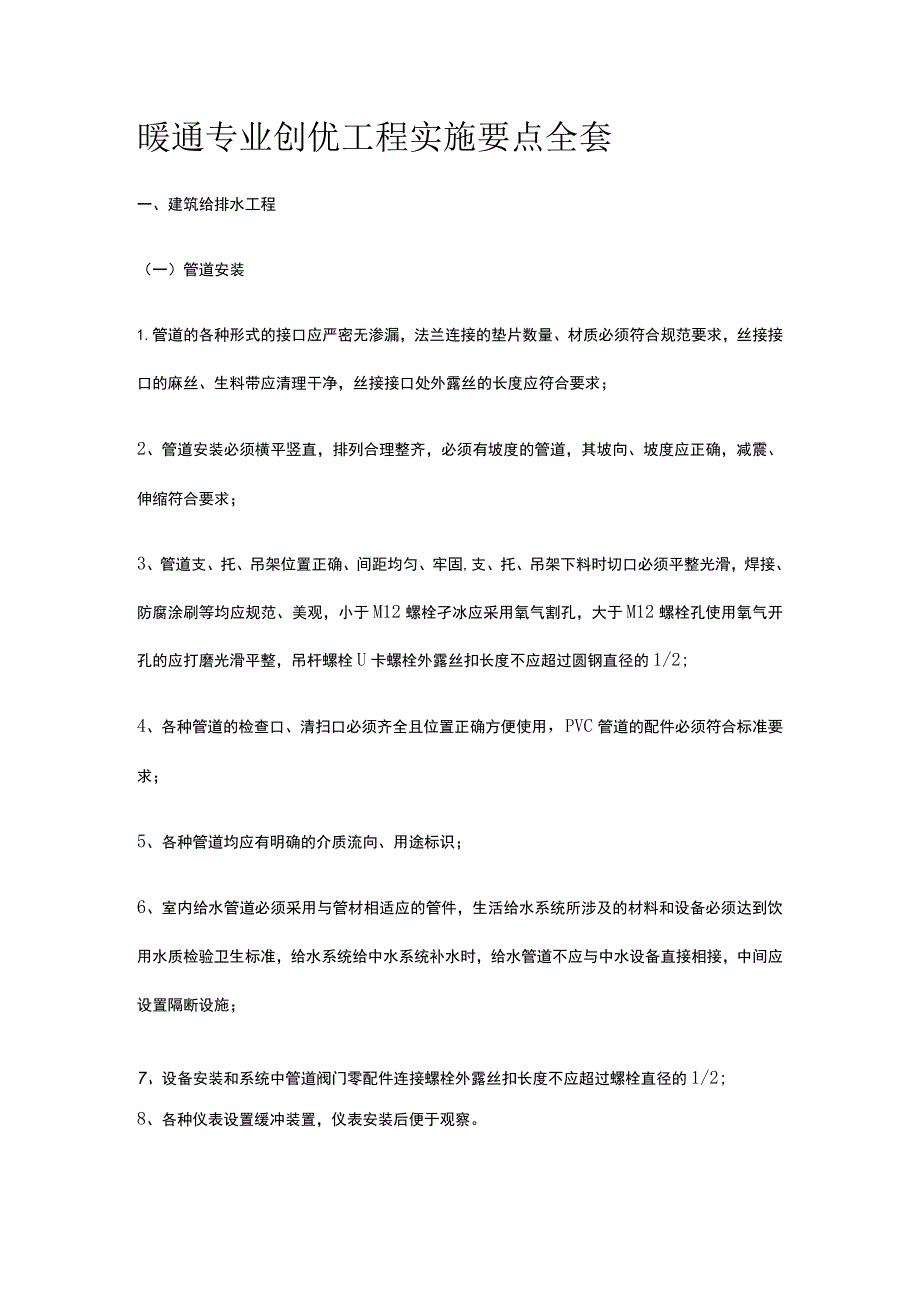

暖通专业创优工程实施要点全套.docx_第1页
第1页 / 共10页

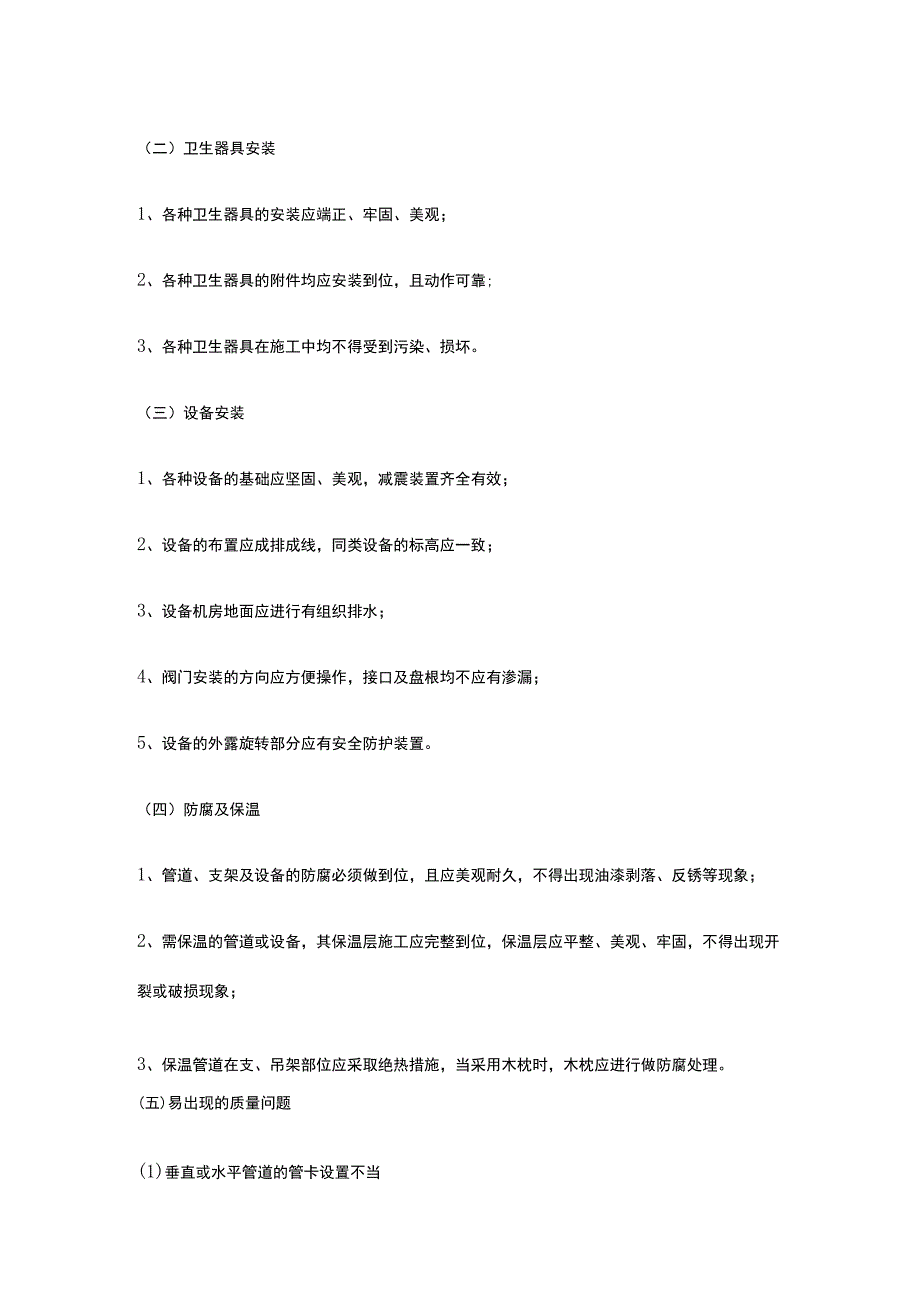

暖通专业创优工程实施要点全套.docx_第2页
第2页 / 共10页

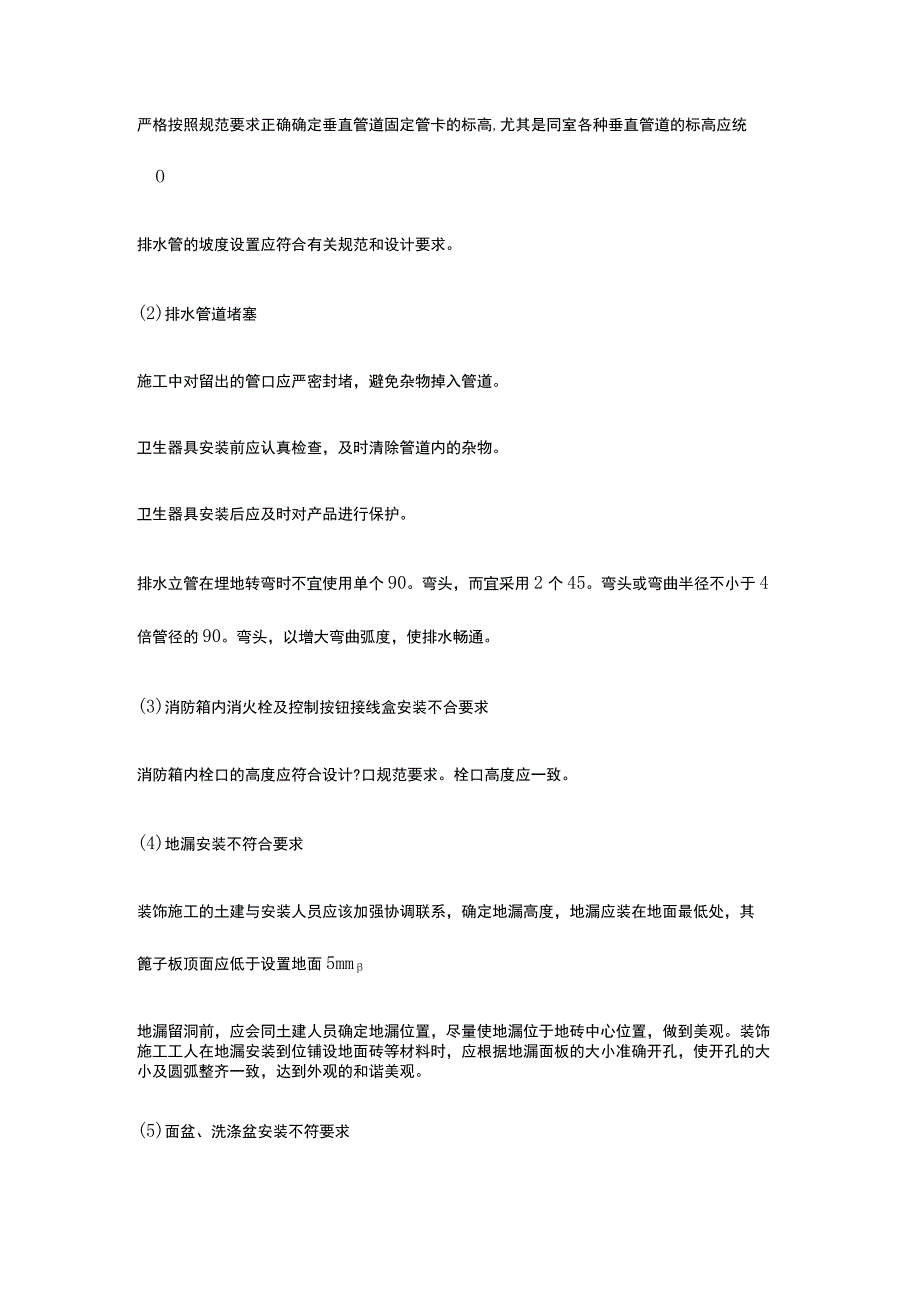

暖通专业创优工程实施要点全套.docx_第3页
第3页 / 共10页
暖通专业创优工程实施要点全套.docx_第4页
第4页 / 共10页
暖通专业创优工程实施要点全套.docx_第5页
第5页 / 共10页
暖通专业创优工程实施要点全套.docx_第6页
第6页 / 共10页
暖通专业创优工程实施要点全套.docx_第7页
第7页 / 共10页
暖通专业创优工程实施要点全套.docx_第8页
第8页 / 共10页
暖通专业创优工程实施要点全套.docx_第9页
第9页 / 共10页
暖通专业创优工程实施要点全套.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《暖通专业创优工程实施要点全套.docx》由会员分享,可在线阅读,更多相关《暖通专业创优工程实施要点全套.docx(10页珍藏版)》请在第壹文秘上搜索。

1、暖通专业创优工程实施要点全套一、建筑给排水工程(一)管道安装1.管道的各种形式的接口应严密无渗漏,法兰连接的垫片数量、材质必须符合规范要求,丝接接口的麻丝、生料带应清理干净,丝接接口处外露丝的长度应符合要求;2、管道安装必须横平竖直,排列合理整齐,必须有坡度的管道,其坡向、坡度应正确,减震、伸缩符合要求;3、管道支、托、吊架位置正确、间距均匀、牢固,支、托、吊架下料时切口必须平整光滑,焊接、防腐涂刷等均应规范、美观,小于M12螺栓孑冰应采用氧气割孔,大于M12螺栓孔使用氧气开孔的应打磨光滑平整,吊杆螺栓U卡螺栓外露丝扣长度不应超过圆钢直径的1/2;4、各种管道的检查口、清扫口必须齐全且位置正确

2、方便使用,PVC管道的配件必须符合标准要求;5、各种管道均应有明确的介质流向、用途标识;6、室内给水管道必须采用与管材相适应的管件,生活给水系统所涉及的材料和设备必须达到饮用水质检验卫生标准,给水系统给中水系统补水时,给水管道不应与中水设备直接相接,中间应设置隔断设施;7、设备安装和系统中管道阀门零配件连接螺栓外露丝扣长度不应超过螺栓直径的1/2;8、各种仪表设置缓冲装置,仪表安装后便于观察。(二)卫生器具安装1、各种卫生器具的安装应端正、牢固、美观;2、各种卫生器具的附件均应安装到位,且动作可靠;3、各种卫生器具在施工中均不得受到污染、损坏。(三)设备安装1、各种设备的基础应坚固、美观,减震

3、装置齐全有效;2、设备的布置应成排成线,同类设备的标高应一致;3、设备机房地面应进行有组织排水;4、阀门安装的方向应方便操作,接口及盘根均不应有渗漏;5、设备的外露旋转部分应有安全防护装置。(四)防腐及保温1、管道、支架及设备的防腐必须做到位,且应美观耐久,不得出现油漆剥落、反锈等现象;2、需保温的管道或设备,其保温层施工应完整到位,保温层应平整、美观、牢固,不得出现开裂或破损现象;3、保温管道在支、吊架部位应采取绝热措施,当采用木枕时,木枕应进行做防腐处理。(五)易出现的质量问题(1)垂直或水平管道的管卡设置不当严格按照规范要求正确确定垂直管道固定管卡的标高,尤其是同室各种垂直管道的标高应统

4、O排水管的坡度设置应符合有关规范和设计要求。(2)排水管道堵塞施工中对留出的管口应严密封堵,避免杂物掉入管道。卫生器具安装前应认真检查,及时清除管道内的杂物。卫生器具安装后应及时对产品进行保护。排水立管在埋地转弯时不宜使用单个90。弯头,而宜采用2个45。弯头或弯曲半径不小于4倍管径的90。弯头,以增大弯曲弧度,使排水畅通。(3)消防箱内消火栓及控制按钮接线盒安装不合要求消防箱内栓口的高度应符合设计?口规范要求。栓口高度应一致。(4)地漏安装不符合要求装饰施工的土建与安装人员应该加强协调联系,确定地漏高度,地漏应装在地面最低处,其篦子板顶面应低于设置地面5mm地漏留洞前,应会同土建人员确定地漏

5、位置,尽量使地漏位于地砖中心位置,做到美观。装饰施工工人在地漏安装到位铺设地面砖等材料时,应根据地漏面板的大小准确开孔,使开孔的大小及圆弧整齐一致,达到外观的和谐美观。(5)面盆、洗涤盆安装不符要求面盆、洗涤盆在安装排水栓时应将溢水孔内杂物清除干净然后将排水栓的溢水孔对准面盆、洗涤盆的溢水孔并慢慢用力将排水栓压紧,同时底部橡皮圈应垫平整,将尼龙格令的锁紧螺母在底部拧紧直到把油灰挤出,最好在上下四周同时打出硅胶,以确保排水栓及丝扣处无渗漏现象。(6)座便器安装不牢固座便器底座的牢固螺栓,一般应采用镀锌膨胀螺栓,螺栓直径不得小于6mm,螺栓应露出螺帽,螺帽与瓷座之间应采用软性垫片,不得使用钢垫片。

6、座便器与水箱都不得使用木螺钉固定。预留排污管口的尺寸应与设计选用的座便器型号相吻合,水箱一般应仅靠墙面,不应留有空隙。底座应与地面平齐,四周缝隙打上硅胶,不应使用水泥砂浆。二、通风与空调工程(一)设备安装1、各种设备安装应端正、牢固,隔振装置齐全有效;2、各种设备的运行应平稳可靠,其轴线误差不得超出规范要求。(二)管道安装1.一般管道及支、吊架的要求同给排水安装工程;2、风管的制作、安装应严密,风管材料的厚度应符合规范的规定,风管在运行时不得产生噪音;3、各种软接头安装的松紧应适度,且接口应严密;4、末端风口的安装应平整、美观、且应与装饰工程协调一致;5、超面积需采取加固措施的风管应采用法兰形

7、式四周加固。(三)保温1、管道保温应完整到位,不得因出现凝结水而使管道及附件出现锈蚀的现象,更不应出现由于凝结水而损坏室内装饰的现象;2、夕M呆温风管的保温层平整、牢固且美观。(四)易出现的质量问题(1)吊平顶内风管与风口连接不符要求在风口安装前进一步检查连接短管是否在长度、宽窄和风口尺寸相一致,如不相符的应暂停风口安装,并将测量的数据报告业主、监理或设计单位,明确修改意见后进行调整,以确保风管与风口的连接正确、严密。当风管与风口的连接不到位,距离有的在30-100mm时,可加工一根短的金属风管套在原风管的外面,套管与风口连接达到平整、严密;并用密封胶将接缝处封死。当风管与风口的连接宽度不一致

8、(一般多为风口大风管小)时,应在连接风管的外侧加工一只异径风管套在原风管外侧使风管与风口大小相一致,并在异径套管的外侧打上密封胶。(2)风口安装不符合要求要提高管理人员、操作人员对装饰安装工程整体观感要达到整齐统一、美观和谐的认识。施工中要加强管理,统一要求。特别是在开孔时,应主动和装饰土建施工人员做好协调配合工作。风库安装的高度、中心位置应一致,排列应整齐。成排的风口,应先对吊平顶中连接风口的金属短管进行校正,平顶开孔时应拉线,确保风口安装在一条直线上。风口安装应平直方正,与建筑物装饰面贴实,不应有歪斜或翘曲现象。风口与风管的连接应严密、牢固。铝合金条形风口的安装,其表面应平整、线条清晰、无

9、扭曲变形,转角、拼缝衔接自然,且无明显缝隙。三、消防工程1、管道及设备的安装一般要求与给排水工程相同,但应涂红色油漆或红色环标;2、自动喷水灭火系统的喷淋头应成排成线,且应高度一致、方向一致;3、喷淋头的布置应与装饰相协调,不得因装饰、装修而影响喷洒的实际效果;4、喷淋头不得被污染;5、消火栓箱安装应端正、平整,暗装的消火栓在外部必须有醒目的标识,箱门开启应灵活且方向正确,栓口的高度、方向等均必须符合规范规定。四、电梯1、电梯的起、停应平稳,平层准确无高差;2、电梯运行时不得有明显的晃动;3、电梯机房应干净整洁,牵引机、配电柜等设备应平整端正;4、电梯机房内的各种外露的金属部分均应进行可靠的接

10、地保护。五、技术资料部分工程建设档案资料完整齐全,从立项审批到竣工验收,并且应包括建设单位、施工单位、监理单位在工程建设过程中形成的各项技术及管理资料。(一)施工前期及竣工资料1、规划许可证;2、开工报告;3、施工许可证;4、工程竣工验收备案证明及相关的规划、消防、人防、卫生等分项验收证明。(二)施工过程资料1、施工组织设计、施工方案、设计变更、施工洽商记录、技术质量交底、施工日记等管理资料;2、材料设备的产品合格证、检验报告、进场验收记录、复试报告等;3、各项隐蔽工程中的检验、检测报告、试验报告等。(三)声像资料工程声像资料齐全,各分部、分项工程,关键工序、关键部位,应有照片录像,并制作演示

11、光盘。(四)工程技术资料必须真实、详实、整齐清晰真实1、各项资料不得进行涂改、伪造;2、施工过程中的资料应与工程进度同步形成,不应补做;3、资料之间有关联时相互应能正确衔接。详实各项资料的收集、填写应全面,数据详细,文字表达准确,应能够切实反映施工过程的实际情况,证明工程的内在质量。整齐清晰1、资料应有详细的总的目录、分目录、卷内目录,方便查找使用;2、资料的组卷应合理、装订整齐,页码应清晰且目录一致;3、资料应清晰易辨认。(五)重点整理的资料(必查部分)1、工程地质勘察报告;2、沉降观测记录(观测点布置图、沉降观测原始记录、沉降值及相对沉降差值、曲线图、分析报告)、变形检测记录;3、回填土密实度检验记录(当回填土作为受力土层时)4、主要材料的质量证明文件及进场复验记录;5、混凝土、砌筑砂浆强度试块报告;6、各项隐蔽工程的验收记录;7、防水工程的试验记录;8、管道工程的施工及试验记录;9、通风空调系统的检测、调试记录;10、消防系统管道的冲洗试压记录及联动调试记录;11、电器系统的测试记录;13、玻璃幕墙有关资料(设计、施工资质、设计计算书及相关试验报告等);14、重大设计变更(如加层、改变平面等)及施工洽商等;15、分部及各分项工程验收检验批记录。
