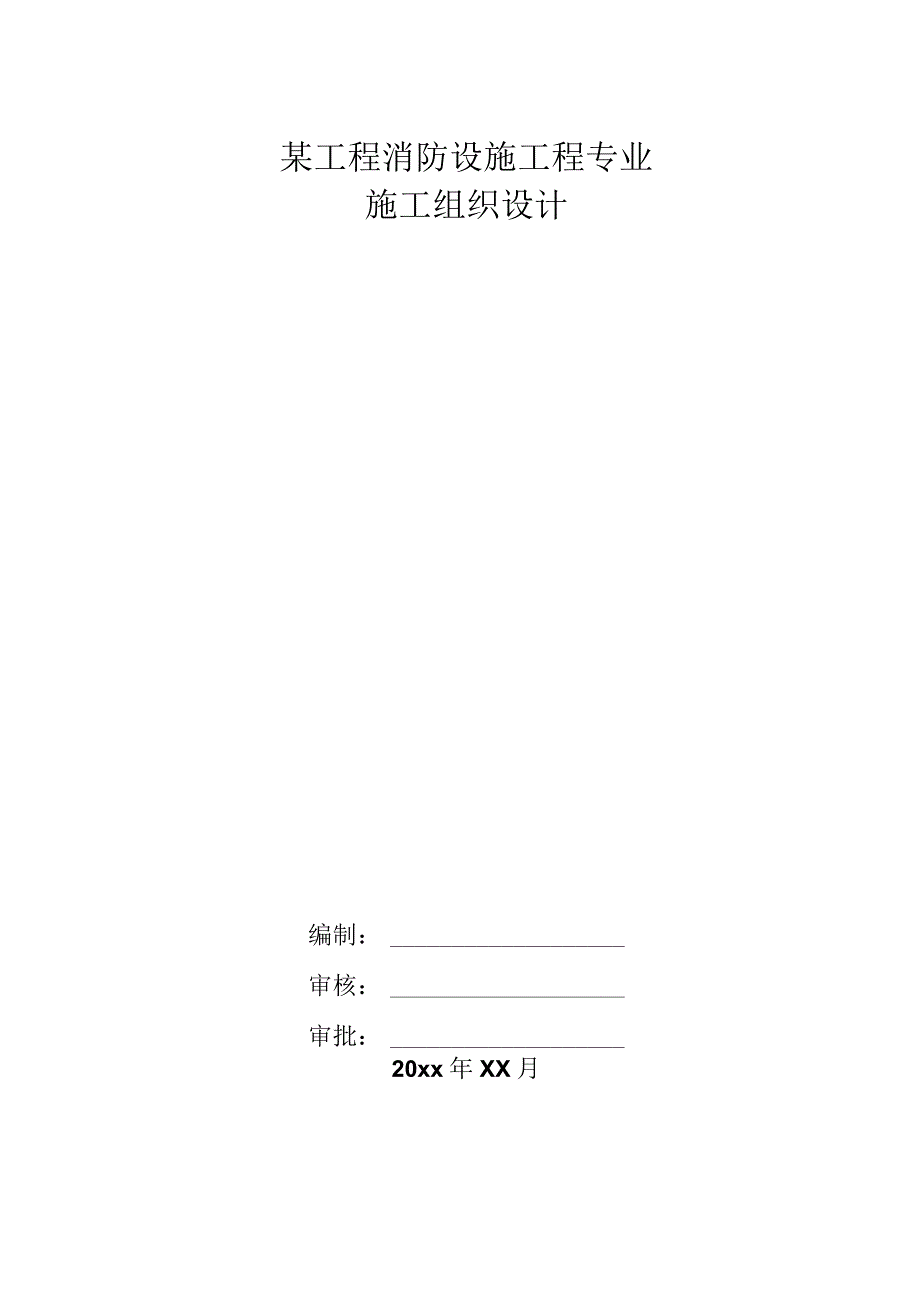

1、某工程消防设施工程专业施工组织设计编制：审核：审批：20xx年XX月目录第一章编制依据3Ll招标文件、答疑文件31.2 工程设计图纸31.3 主要依据的规范、标准和图集3第二章工程概况及特点42 .1工程概况43 .2工程特点及难点42.3系统设计概况4第三章主要分部工程施工方案5第一节火灾自动报警及联动控制系统5一 .施工工艺流程5二 .主要分项工程施工方法及技术要求5第二节自动喷水灭火喷淋系统15三 、施工工艺流程：15四 、系统施工准备15五 .主要分项工程施工方法及技术要求16第三节消火栓系统及消防泵房设备安装30六 .施工工艺流程：30七 、主要分项工程施工方法及技术要求：30第四节

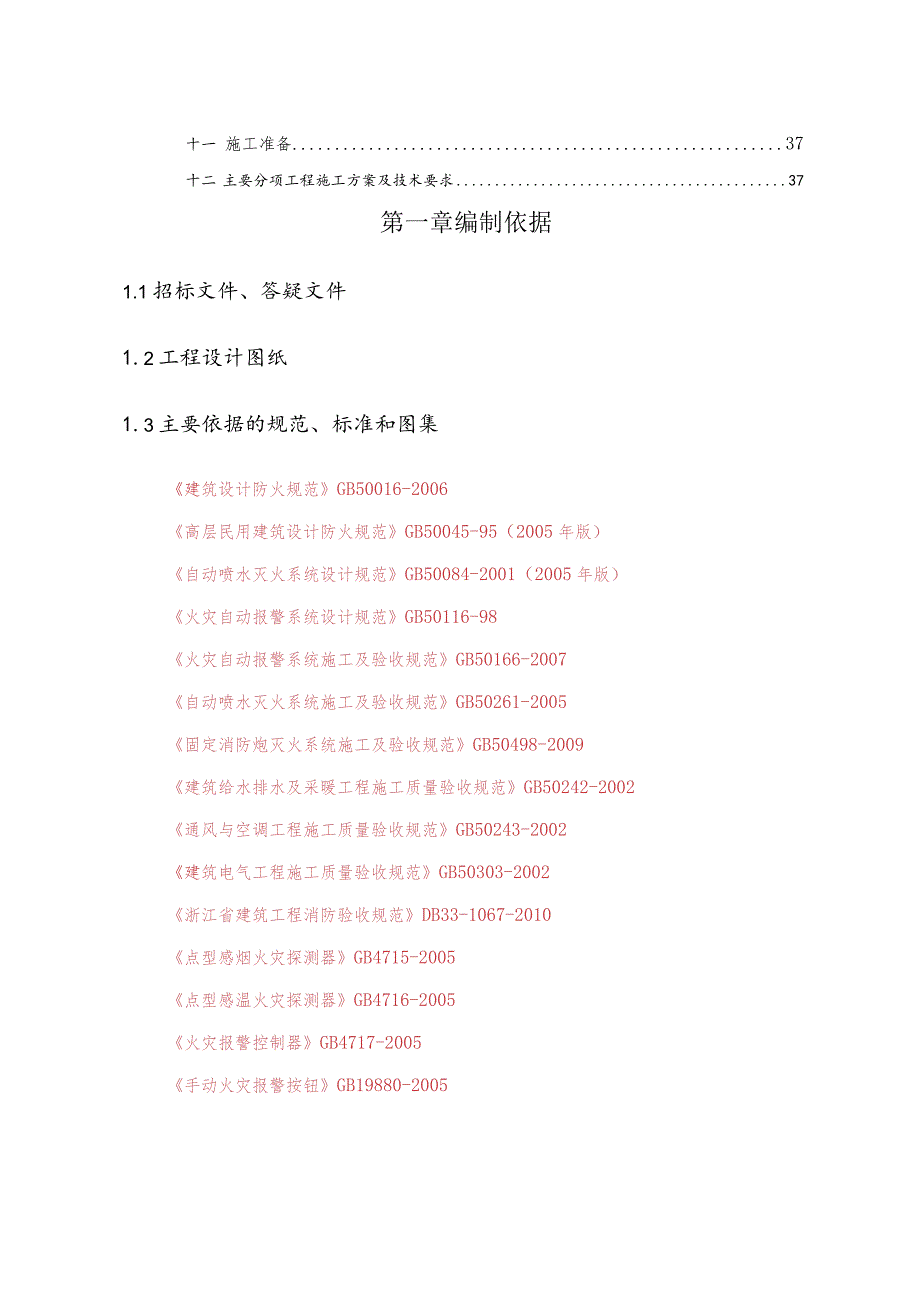

2、沟槽式连接管道工程34八 .施工工艺流程34九 、主要分项工程施工方法及技术要求34第五节机械防排烟通风系统37十 施工工艺流程37十一 施工准备37十二 主要分项工程施工方案及技术要求37第一章编制依据1.1招标文件、答疑文件1.2工程设计图纸1.3主要依据的规范、标准和图集建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95（2005年版）自动喷水灭火系统设计规范GB50084-2001（2005年版）火灾自动报警系统设计规范GB50116-98火灾自动报警系统施工及验收规范GB50166-2007自动喷水灭火系统施工及验收规范GB50261-2005固定消
3、防炮灭火系统施工及验收规范GB50498-2009建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2002建筑电气工程施工质量验收规范GB50303-2002浙江省建筑工程消防验收规范DB33-1067-2010点型感烟火灾探测器GB4715-2005点型感温火灾探测器GB4716-2005火灾报警控制器GB4717-2005手动火灾报警按钮GB19880-2005消防联动控制系统GB16806-2006消防控制室通用技术要求GA767-2008其他国家现行有关法律、法规和地方部门规章。第二章工程概况及特点2.1工程概况2.2工程特点
4、及难点2.3系统设计概况2.3.1火灾自动报警及联动控制系统2.3.2室内外消火栓给水系统2.3.3自动喷水灭火系统2.3.4机械防排烟系统第三章主要分部工程施工方案本公司技术部在接到该工程招标文件、施工图纸后，根据工程现场实际情况，经有关专业技术人员认真分析、研究；针对该工程设有火灾自动报警及联动控制系统、自动喷水灭火系统、室内外消火栓给水系统和机械防排烟系统，特制订本施工方案，做为工程施工依据，具体技术方案如下：第一节火灾自动报警及联动控制系统一.施工工艺流程施工准备f管道、线槽敷设f线、缆敷设f校接线及绝缘电阻测试f设备安装f单机调试f系统调试f验收。二.主要分项工程施工方法及技术要求1
5、）布线1 .在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。2 .火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。3 .导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。4 .敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。1.1 路超过下列长度时，应在便于接线处装设接线盒：1.2 1管子长度每超过30m,无弯曲时；1
6、.3 管子长度每超过20m,有1个弯曲时；1.4 管子长度每超过15m,有2个弯曲时；1.5 管子长度每超过8m,有3个弯曲时。6 .金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。7 .线槽的直线段应每隔L（M.5m设置吊点或支点，在下列部位也应设置吊点或支占7 .1线槽始端、终端及接头处；8 .2距接线盒0.2In处；9 .3线槽走向改变或转角处，应采用防晃吊架。10 吊装线槽的吊杆直径，不应小于6mm。11 管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越
7、变形缝的两侧应固定，并留有适当余量。12 .火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。2）火灾探测器的安装1.点型火灾探测器的安装位置，应符合下列规定：1.1探测器至墙壁、梁边的水平距离，不应小于0.5mo1.2探测器周围0.5m内，不应有遮挡物。1.3探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。1.4在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。点型感温探测器的安装间距，不应超过10叫点型感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装
8、间距的一半。1 .5探测器宜水平安装，当必须倾斜安装时倾斜角不应大于45。2 .线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器，应符合现行有关国家标准的规定。3 .探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。4 .同一工程中的导线，应根据不同用途选不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。5 .探测器底座的外接导线，应留有不小于15Cm的余量，入端处应有明显标志。6 .探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。7 .探测器的确认灯，应面向便于人员观察的主要入口方向。8 .探
9、测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘，防潮，防腐蚀措施。3）手动火灾报警按钮的安装1 .手动火灾报警按钮，当安装在墙上时，其底边距地（楼）面高度宜为L31.5m。2 .手动火灾报警按钮，应安装牢固，并不得倾斜。3 .手动火灾报警按钮的外接导线，应留有不小于15CIn的余量，且在其端部应有明显标志。4）火灾报警控制器的安装1 .火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度宜为1.31.5m;落地安装时，其底边宜高出地坪0.1。2mo2 .控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。3 .引入控制器的电缆或导线，应符合下列要求：3.1
10、配线应整齐，避免交叉，并应固定牢靠；3.2电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰，不易退色。3.3端子板的每个接线湍，接线不得超过2根；3.4电缆芯和导线，应留有不小于20Cn）的余量；3.5导线应绑扎成束；3.6导线引入线穿线后，在进线管处应封堵。4.控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。5.控制器的接地、应牢固，并有明显标志。5）消防控制设备的安装1.消防控制设备在安装前，应进行功能检查，不合格者，不得安装。2 .消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2m,且应采用管卡固定，其固定点间距不应大于0.
11、5m。金属软管与消防控制设备的接线盒（箱），应采用锁母固定，并应根据配管规定接地。3 .消防控制设备外接导线的端部，应有明显标志。4 .消防控制设备盘（柜）内不同电压等级，不同电流类别的端子，应分开，并有明显标志。6）系统接地装置的安装1 .工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。2 .由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其它坚固的保护管。3 .工作接地线与保护接地线，必须分开,4 .接地装置施工完毕后，应及时作隐蔽工程验收。验收应包括下列内容：5 .1测量接地电阻，并作好记录；6 .2查验应提交的技术文件；7 .3审查施工质量。8 ）系统的调
12、试1 .一般规定1. 1火灾自动报警系统的调试，应在系统施工结束后进行。保护接地导体不得利用金属软管。1.2火灾自动报警系统调试前应具备施工及验收规范中规定的所列文件与调试必需的其它文件。1. 3调试负责人必须由有资格的专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序工作。2.调试前的准备21设备的规格、型号、数量、备品备件等应按设计要求查验。2. 2应按施工及验收规范要求检查系统的施工质量。对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录。2. 3应按施工及验收规范要求检查系统线路，对于错线、开路、虚焊和短路等应进行处理。3. 4对系统中的火灾报警控制器、可燃气体报
13、警控制器、消防联动控制器、气体灭火控制器、消防电气控制装置、消防设备应急电源、消防应急广播设备、消防电话、传输设备、消防控制中心图形显示装置、消防电动装置、防火卷帘控制器、区域显示器（火灾显示盘）、消防应急灯具控制装置、火灾警报装置等设备分别进行单机通电检查。3.火灾报警控制器调试3. 1调试前应切断火灾报警控制器的所有外部控制连线，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。4. 2按现行国家标准火灾报警控制器GB4717的有关要求对控制器进行下列功能检查并记录，控制器应满足标准要求：1 检查自检功能和操作级别；2 使控制器与探测器之间的连线断
14、路和短路，控制器应在100s内发出故障信号（短路时发出火灾报警信号除外）；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在Imin内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能;3 检查消音和复位功能；4 使控制器与备用电源之间的连线断路和短路，控制器应在100s内发出故障信号；5 检查屏蔽功能；6 使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能；7 使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能；8 检查主、备电源的自动转换功能，并在备电工作状态下重复第7款检查；9 检
15、查控制器特有的其他功能。10 3依次将其他回路与火灾报警控制器相连接，重复4.3.2中2、6、7项检查。4 .消防联动控制器调试4.1 将消防联动控制器与火灾报警控制器、任一回路的输入/输出模块及该回路模块控制的受控设备相连接，切断所有受控现场设备的控制连线，接通电源。4.2 按现行国家标准消防联动控制系统GB16806的有关规定检查消防联动控制系统内各类用电设备的各项控制、接收反馈信号（可模拟现场设备启动信号）和显示功能。4.3 使消防联动控制器分别处于自动工作和手动工作状态，检查其状态显示，并按现行国家标准消防联动控制系统GB16806的有关规定进行下列功能检查并记录,控制器应满足相应要求：1自检功能和操作级别。2消防联动控制器与各模块之间的连线断路和短路时，消防联动控制器能在100S秒内发出故障信号。3消防联动控制器与备用电源之间的连线断路和短路时，消防联动控制器应能
