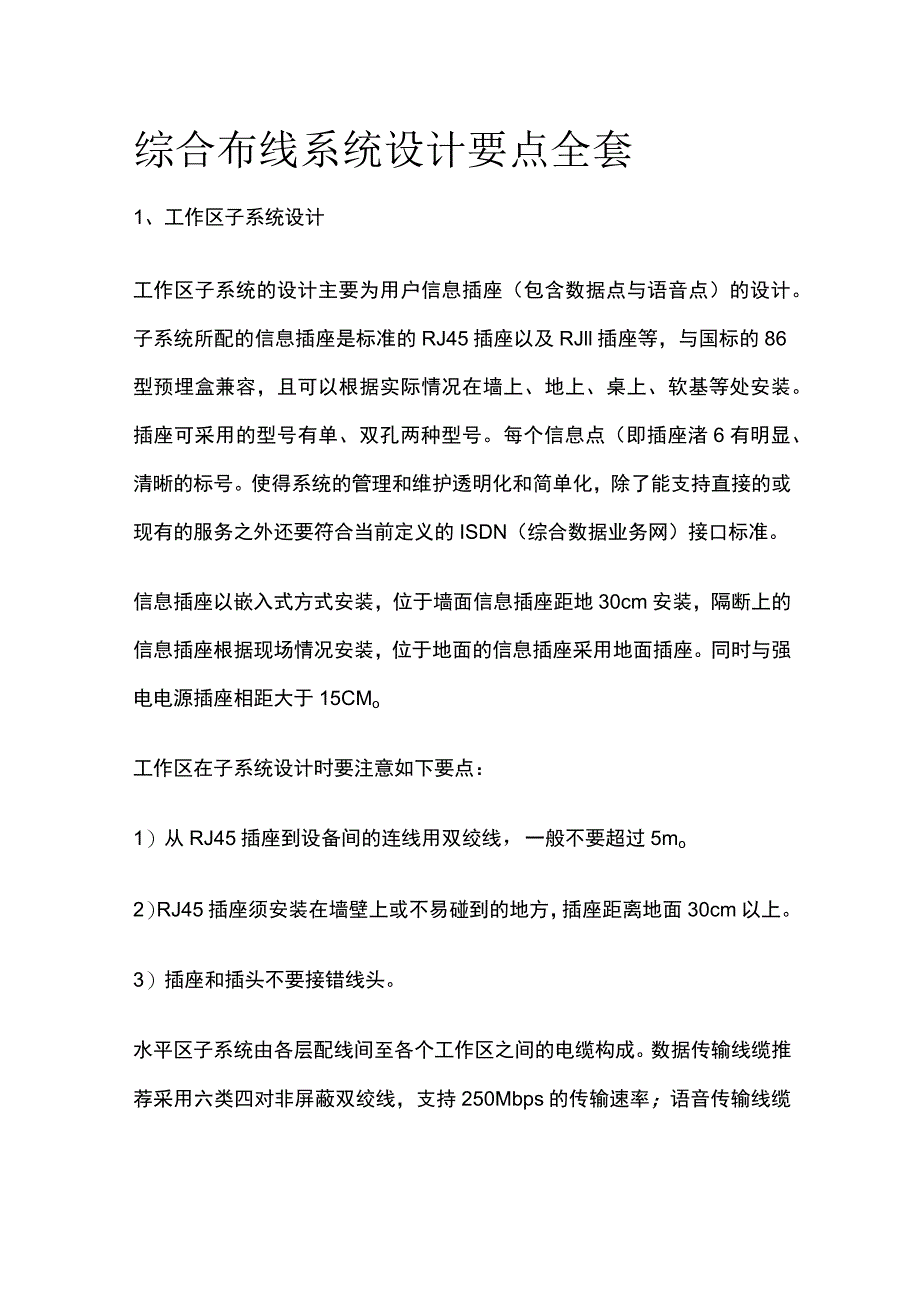

1、综合布线系统设计要点全套1、工作区子系统设计工作区子系统的设计主要为用户信息插座（包含数据点与语音点）的设计。子系统所配的信息插座是标准的RJ45插座以及RJll插座等，与国标的86型预埋盒兼容，且可以根据实际情况在墙上、地上、桌上、软基等处安装。插座可采用的型号有单、双孔两种型号。每个信息点（即插座渚6有明显、清晰的标号。使得系统的管理和维护透明化和简单化，除了能支持直接的或现有的服务之外还要符合当前定义的ISDN（综合数据业务网）接口标准。信息插座以嵌入式方式安装，位于墙面信息插座距地30cm安装，隔断上的信息插座根据现场情况安装，位于地面的信息插座采用地面插座。同时与强电电源插座相距大于

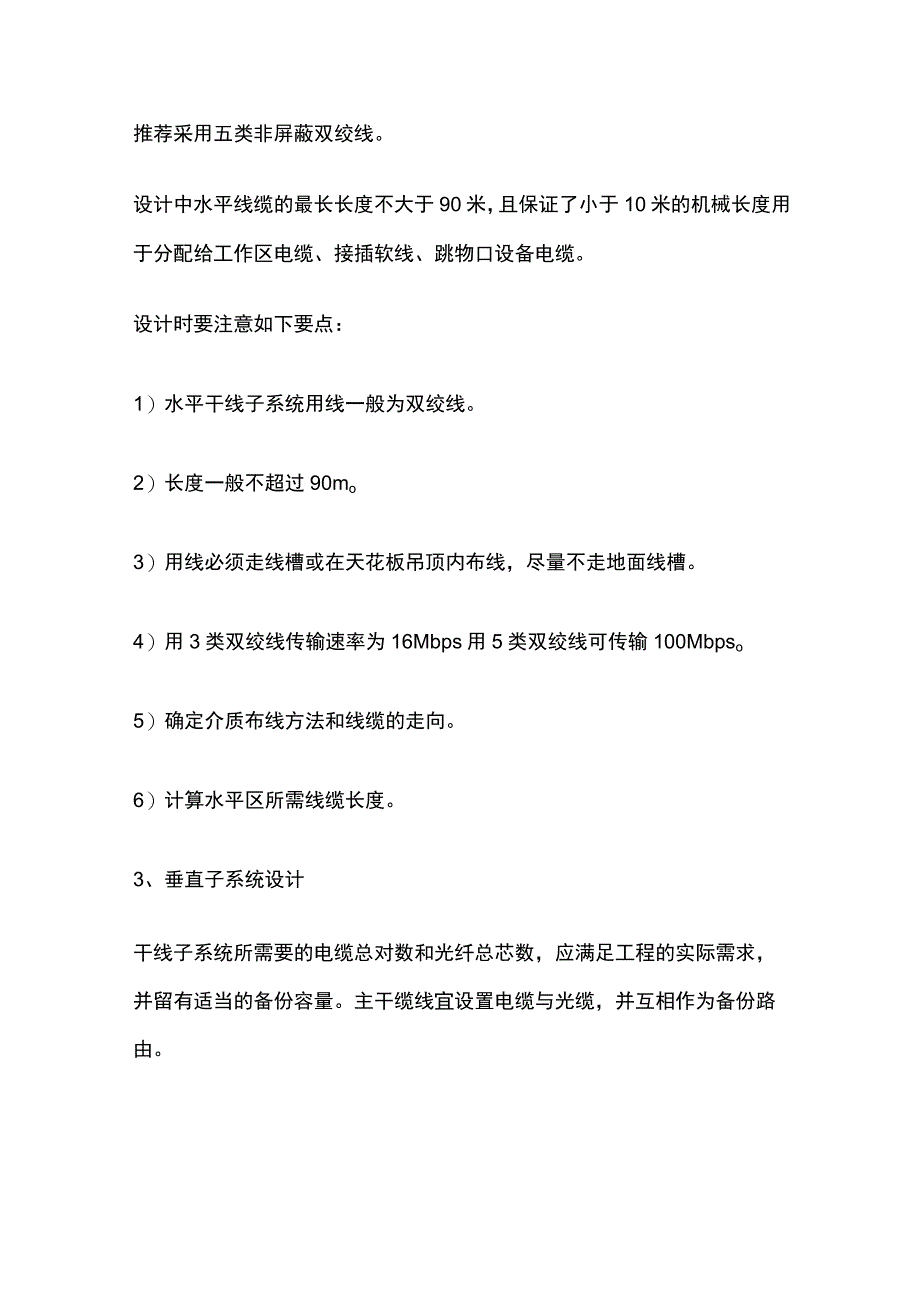

2、15CMo工作区在子系统设计时要注意如下要点：1）从RJ45插座到设备间的连线用双绞线，一般不要超过5mo2）RJ45插座须安装在墙壁上或不易碰到的地方，插座距离地面30cm以上。3）插座和插头不要接错线头。水平区子系统由各层配线间至各个工作区之间的电缆构成。数据传输线缆推荐采用六类四对非屏蔽双绞线，支持250Mbps的传输速率；语音传输线缆推荐采用五类非屏蔽双绞线。设计中水平线缆的最长长度不大于90米，且保证了小于10米的机械长度用于分配给工作区电缆、接插软线、跳物口设备电缆。设计时要注意如下要点：1）水平干线子系统用线一般为双绞线。2）长度一般不超过90mo3）用线必须走线槽或在天花板吊顶

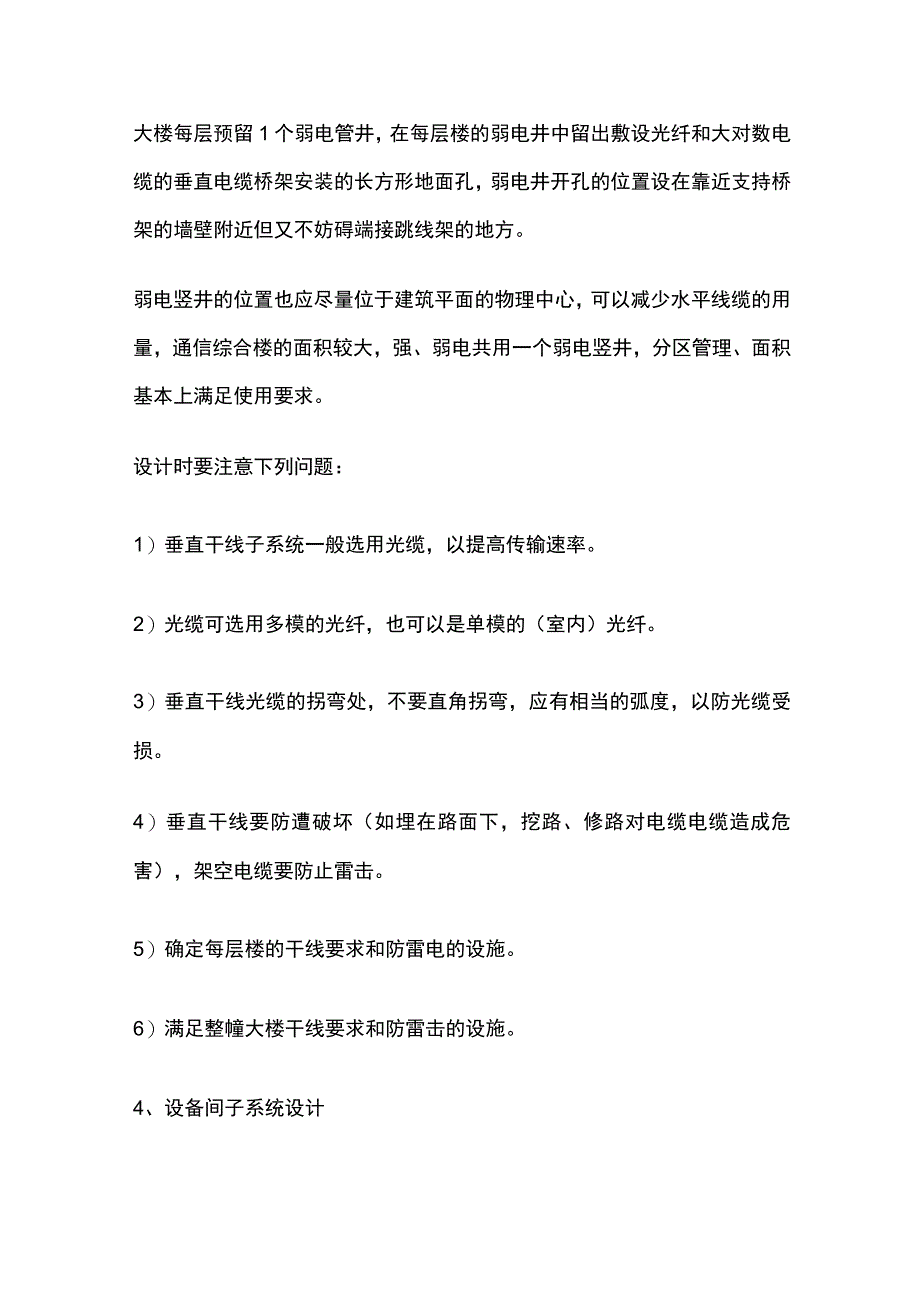

3、内布线，尽量不走地面线槽。4）用3类双绞线传输速率为16Mbps用5类双绞线可传输100Mbpso5）确定介质布线方法和线缆的走向。6）计算水平区所需线缆长度。3、垂直子系统设计干线子系统所需要的电缆总对数和光纤总芯数，应满足工程的实际需求，并留有适当的备份容量。主干缆线宜设置电缆与光缆，并互相作为备份路由。大楼每层预留1个弱电管井，在每层楼的弱电井中留出敷设光纤和大对数电缆的垂直电缆桥架安装的长方形地面孔，弱电井开孔的位置设在靠近支持桥架的墙壁附近但又不妨碍端接跳线架的地方。弱电竖井的位置也应尽量位于建筑平面的物理中心，可以减少水平线缆的用量，通信综合楼的面积较大，强、弱电共用一个弱电竖井，
4、分区管理、面积基本上满足使用要求。设计时要注意下列问题：1）垂直干线子系统一般选用光缆，以提高传输速率。2）光缆可选用多模的光纤，也可以是单模的（室内）光纤。3）垂直干线光缆的拐弯处，不要直角拐弯，应有相当的弧度，以防光缆受损。4）垂直干线要防遭破坏（如埋在路面下，挖路、修路对电缆电缆造成危害），架空电缆要防止雷击。5）确定每层楼的干线要求和防雷电的设施。6）满足整幢大楼干线要求和防雷击的设施。4、设备间子系统设计设备间系服务于水平布线和垂直主干的跳接及配线管理的某一空间，除终接垂直与水平线缆的配线设备外，还包括跳线等。依据综合布线系统设计规范，设备间最好位于整个楼宇的物理中心位置，这样整体网
5、络会比较均衡，并可以合理地减少主干线缆用量。设备间配置终接垂直与水平线缆的配线设备、设备机柜、跳线等设施设备。机柜：由于网络设备多为19英寸标准设备，为了便于维护管理，可选择2m（42U）,19英寸立式机柜。铜缆配线架连接语音干缆的配线架选择交叉连接配线架IIODW型）;为了便于与网络设备进行跳接，选择六类模块式铜缆配线架连接所有的数据水平线缆。光缆配线架：为了适合19英寸标准安装方式，在设备间选择19英寸光纤配线架用于连接室内单模光纤。设计时注意要点为：D设备间要有足够的空间保障设备的存放。2）设备间要有良好的工作环境（温度湿度）。3）设备间的建设标准应按机房建设标准设计。在实际实施时，设备
6、间通常和主配线间和并在一起。5、管理间子系统设计管理区包括交连、互连和信息点。管理点提供了与其他子系统连接的手段，交连使用有可能安排或重新安排线路。因此通信线路能够延续到建筑物内部各个地点，从而实现了通信线路的管理，选用相应的跳线架来控制跳线的走向，大量的跳线就变得有条不紊，配线间显得整洁有序。设计时要注意如下要点：1）配线架的配线对数可由管理的信息点数决定。2）利用配线架的跳线功能，可使布线系统实现灵活、多功能的能力。3）配线架一般由光配线盒和铜配线架组成。4）管理间子系统应有足够的空间放置配线架和网络设备（集线器、交换器等）。5）有集线器及交换器的地方要配有专用稳压电源。6）保持一定的温度
7、和湿度，保养好设备。6、建筑群子系统设计建筑群子系统中，数据传输一般采用光纤连至各楼，这样可使主体带宽达到千兆，为系统以后升级减少投资。光缆进入各个大楼的中心节点后，加装熔接盒与耦合器进行熔接。网络中心可安装一机架式熔接盒。光缆布线与熔接完毕后，需进行测试，测试分为两步，第一步进行通路测试，即检测线路是否畅通，有无断路或短路；第二步进行性能测试，即对其传输速率、衰减率、损耗进行测试。设计建筑群子系统时要全面考虑整个布线系统和周围的环境，确定楼宇间传输介质和路由，并使线路长度符合有关网络标准的规定。7、进线间子系统设计进线间一个建筑物宜设置1个，一般位于地下层，外线宜从两个不同的路由引入进线间，
8、有利于与外部管道沟通。进线间与建筑物红外线范围内的人孔或手孔采用管道或通道的方式互连。建筑群主干电缆和光缆、公用网和专用网电缆、光缆及天线馈线等室外缆线进入建筑物时，应在进线间成端转换成室内电缆、光缆，并在缆线的终端处可由多家电信业务经营者设置入口设施，入口设施中的配线设备应按引入的电、光缆容量配置。电信业务经营者在进线间设置安装的入口配线设备应与BD或CD之间敷设相应的连接电缆、光缆，实现路由互通。缆线类型与容量应与配线设备相一致。智能建筑与智能建筑园区的工程设计，应根据实际需要，选择适当型级的综合布线系统，一般定为如下3种不同的布线系型级：I基本型综合布线系统。I增强型综合布线系统。I综合
9、型综合布线系统。8.1.基本型适用于综合布线系统中配置标准较低的场合，用铜芯双绞电缆组网。具体配置如下。(1)每个工作区有一个信息插座；(2)每个工作区的配丝电缆为1条4对双绞线；(3)采用夹接式交接硬件；(4)每个工作区的干线电缆至少有2对双绞线。基本型综合布线系统大多数能支持话音/数据功能，其特点为：(1)是一种富有价格竞争力的综合布线方案，能支持所有话音和数据的应用；(2)应用于话音、话音/数据或高速数据；(3)便于技术人员管理；(4)采用气体放电管式过压保护和能够自复的过渡保护；(5)能支持多种计算机系统数据的传输。8.2、增强型适用于综合布线系统中中等配置标准的场合，用铜芯对较电缆组
10、网。具体配置如下：(1)每个工作区有两个或以上信息插座；(2)每个工作区的配线电缆为2条4对双绞电缆；(3)采用增值接式或插接交接硬件；(4)每个工作区的干线电缆至少有3对双绞线。增强型综合布线系统特点如下：(1)每个工作区有两个信息插座，不仅机动灵活，而且功能齐全；(2)任可一个信息插座都可提供话音和高速数据应用；(3)可统一色标，按需要可利用端子板进行管理；(4)是一个能为多个数据设备制造部门环境服务的经济有效的综合布线方案；(5)采用气体放电管式过压保护和能够自我恢复的过流保护。83、综合型适用于综合布线系统中配置标准较高的场合，用光缆和铜芯双绞电缆混合组网。其配置应在基本型和增强型综合布线系统的基础上增设光缆系统。综合型综合布线系统的主要特点是引入光缆，可适用于规模较大的智能大楼，其余特点与基本型或增强型相同。
