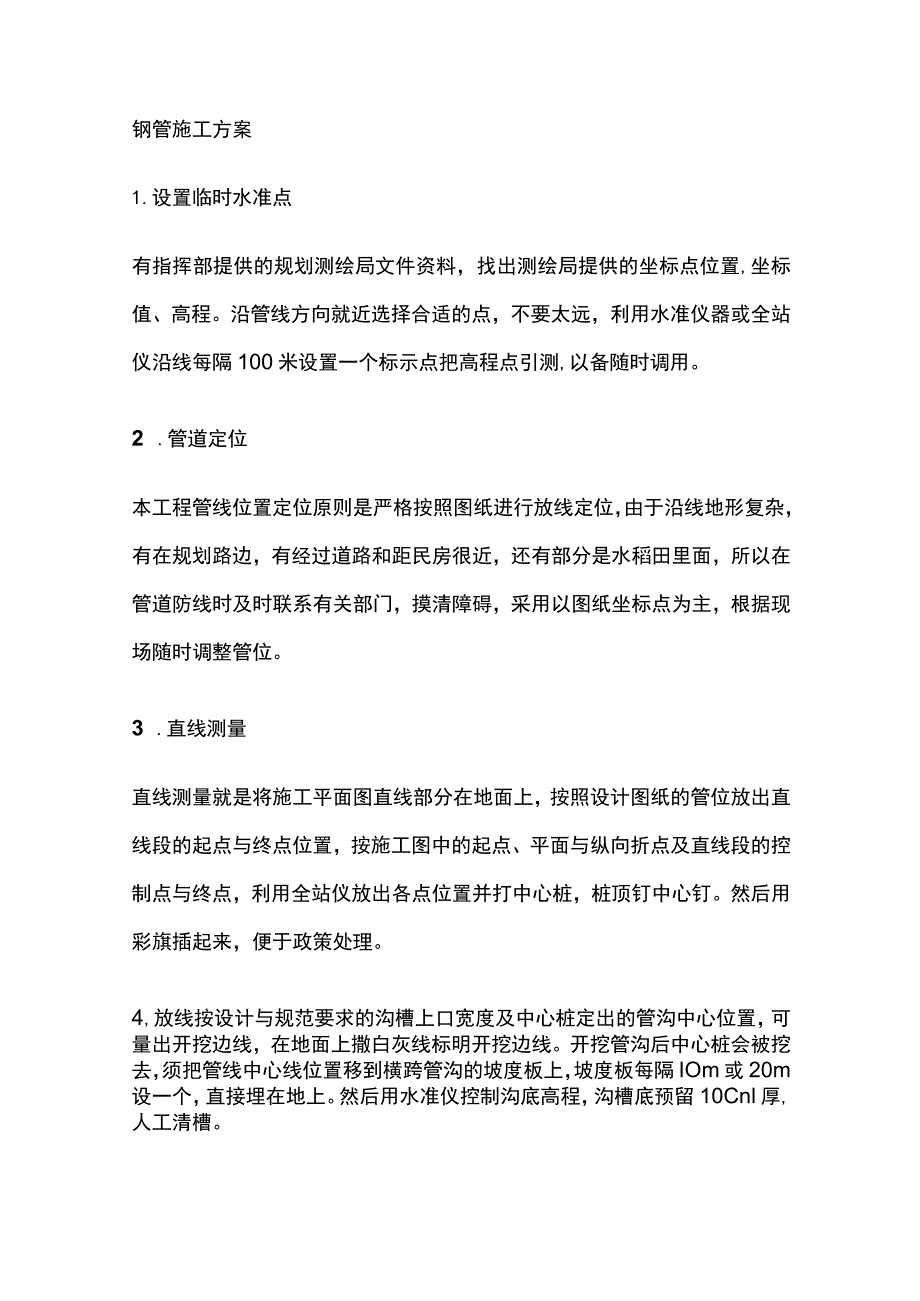

1、钢管施工方案1.设置临时水准点有指挥部提供的规划测绘局文件资料，找出测绘局提供的坐标点位置,坐标值、高程。沿管线方向就近选择合适的点，不要太远，利用水准仪器或全站仪沿线每隔100米设置一个标示点把高程点引测,以备随时调用。2 .管道定位本工程管线位置定位原则是严格按照图纸进行放线定位，由于沿线地形复杂，有在规划路边，有经过道路和距民房很近，还有部分是水稻田里面，所以在管道防线时及时联系有关部门，摸清障碍，采用以图纸坐标点为主，根据现场随时调整管位。3 .直线测量直线测量就是将施工平面图直线部分在地面上，按照设计图纸的管位放出直线段的起点与终点位置，按施工图中的起点、平面与纵向折点及直线段的控制

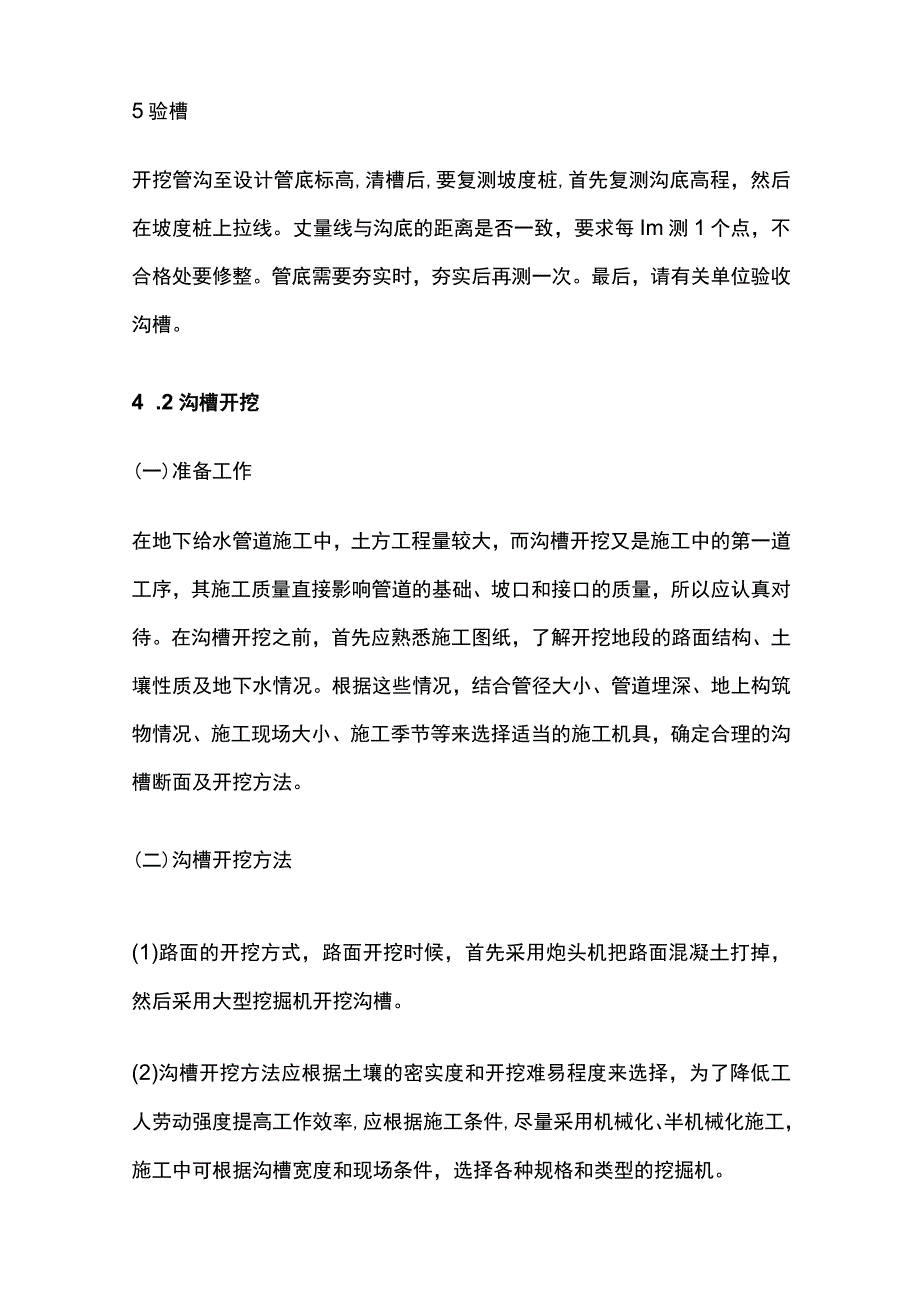

2、点与终点，利用全站仪放出各点位置并打中心桩，桩顶钉中心钉。然后用彩旗插起来，便于政策处理。4,放线按设计与规范要求的沟槽上口宽度及中心桩定出的管沟中心位置，可量出开挖边线，在地面上撒白灰线标明开挖边线。开挖管沟后中心桩会被挖去，须把管线中心线位置移到横跨管沟的坡度板上，坡度板每隔IOm或20m设一个，直接埋在地上。然后用水准仪控制沟底高程，沟槽底预留10Cnl厚,人工清槽。5验槽开挖管沟至设计管底标高,清槽后,要复测坡度桩,首先复测沟底高程，然后在坡度桩上拉线。丈量线与沟底的距离是否一致，要求每Im测1个点，不合格处要修整。管底需要夯实时，夯实后再测一次。最后，请有关单位验收沟槽。4 .2沟槽

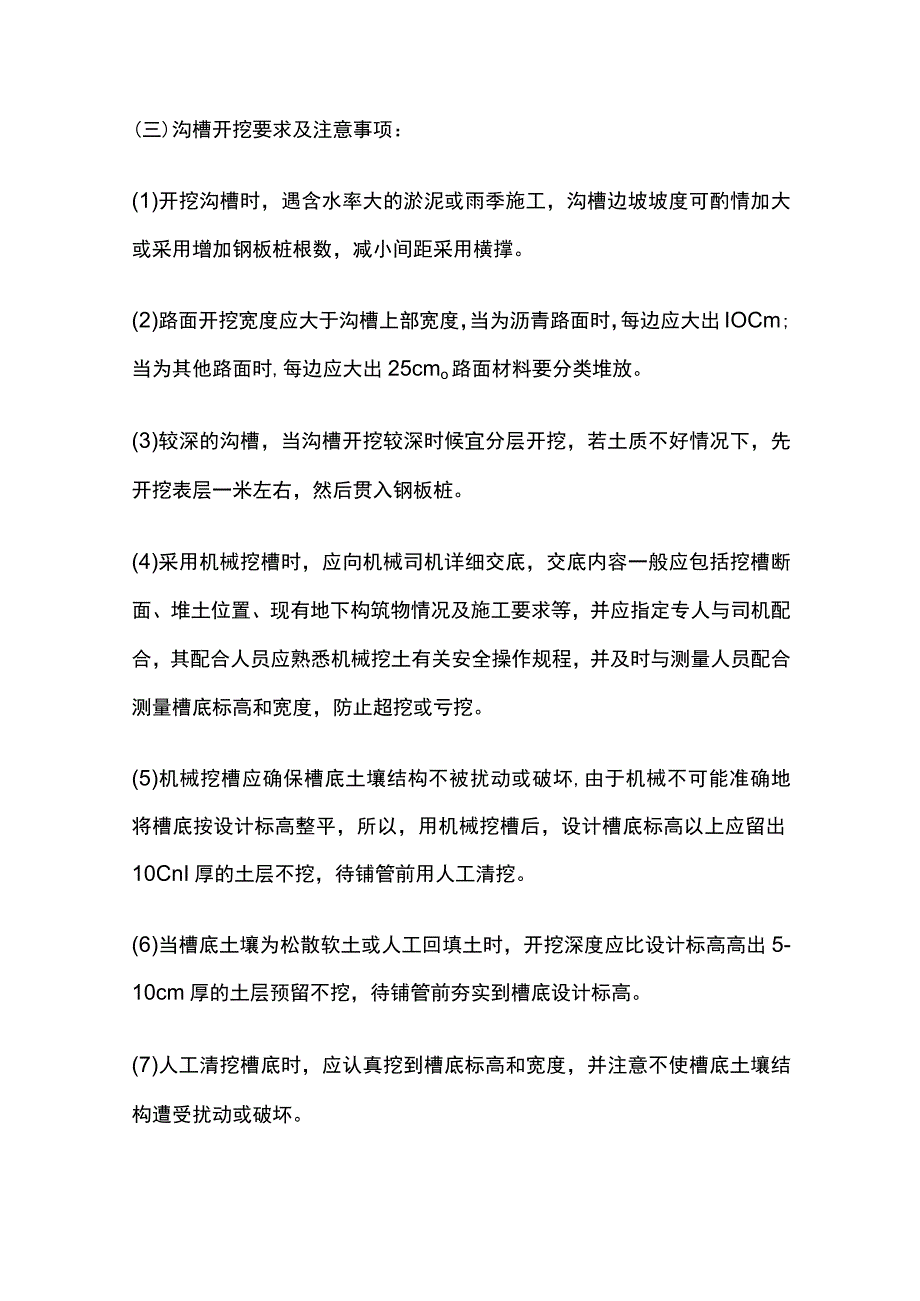

3、开挖(一)准备工作在地下给水管道施工中，土方工程量较大，而沟槽开挖又是施工中的第一道工序，其施工质量直接影响管道的基础、坡口和接口的质量，所以应认真对待。在沟槽开挖之前，首先应熟悉施工图纸，了解开挖地段的路面结构、土壤性质及地下水情况。根据这些情况，结合管径大小、管道埋深、地上构筑物情况、施工现场大小、施工季节等来选择适当的施工机具，确定合理的沟槽断面及开挖方法。(二)沟槽开挖方法(1)路面的开挖方式，路面开挖时候，首先采用炮头机把路面混凝土打掉，然后采用大型挖掘机开挖沟槽。(2)沟槽开挖方法应根据土壤的密实度和开挖难易程度来选择，为了降低工人劳动强度提高工作效率,应根据施工条件,尽量采用机械
4、化、半机械化施工，施工中可根据沟槽宽度和现场条件，选择各种规格和类型的挖掘机。(三)沟槽开挖要求及注意事项：(1)开挖沟槽时，遇含水率大的淤泥或雨季施工，沟槽边坡坡度可酌情加大或采用增加钢板桩根数，减小间距采用横撑。(2)路面开挖宽度应大于沟槽上部宽度，当为沥青路面时，每边应大出IOCm;当为其他路面时,每边应大出25cmo路面材料要分类堆放。(3)较深的沟槽，当沟槽开挖较深时候宜分层开挖，若土质不好情况下，先开挖表层一米左右，然后贯入钢板桩。(4)采用机械挖槽时，应向机械司机详细交底，交底内容一般应包括挖槽断面、堆土位置、现有地下构筑物情况及施工要求等，并应指定专人与司机配合，其配合人员应熟
5、悉机械挖土有关安全操作规程，并及时与测量人员配合测量槽底标高和宽度，防止超挖或亏挖。(5)机械挖槽应确保槽底土壤结构不被扰动或破坏,由于机械不可能准确地将槽底按设计标高整平，所以，用机械挖槽后，设计槽底标高以上应留出10CnI厚的土层不挖，待铺管前用人工清挖。(6)当槽底土壤为松散软土或人工回填土时，开挖深度应比设计标高高出5-10cm厚的土层预留不挖，待铺管前夯实到槽底设计标高。(7)人工清挖槽底时，应认真挖到槽底标高和宽度，并注意不使槽底土壤结构遭受扰动或破坏。(8)挖槽见底后应随即进行下一工序，如遇到雨天，或当天不能施工管道时,槽底以上宜暂留20cm不挖，作为保护层。(9)挖槽中应做好排
6、水工作，尤其是在地下水位较高或雨季施工时更应注意，不允许沟内长时间积水，防止槽底土壤扰动。防止雨水进入沟槽，一般应采取如下措施：沟槽四周的堆土缺口，如运料口、下管马道口、便桥桥头等，均应堆叠土填，使其闭合，必要时并应在堆土外侧开挖排水沟，堆土向槽一侧的边坡，应铲平拍卖，避免雨水冲塌。在暴雨季节，宜在堆土内侧挖排水沟，将汇集的雨水引向槽外时，宜每30m左右作一泄水簸箕，有计划幽降雨水引向槽内，以免冲刷槽帮，水簸箕的位置应躲开坡度板和便桥桥头。沟槽内的水应及时排出。当水量较大时，应采用大功率污水泵抽水，或采用井点降水。(10)槽底如有木头、旧基牌、乱石块、树根等，必须加以清除，并用不含有机质的当地
7、土或砂子填补夯实。(U)凡遇连续的或比较连续性的岩性槽底，应将岩石挖去至沟底设计标高以下IOCm,然后铺一层砂土，当地软土或砂子夯实找平。(12)当槽底是粘土泥浆时，应将泥浆挖去至设计标高以下20cm,然后用砂填实。(13)挖槽挖出的土方，应妥善安排堆存位置，一般堆在沟槽两侧，在下管一侧的槽边，应根据下管操作的需要，不堆或少堆土。堆土应堆在距槽边Im以外，计划在槽边运送材料的T则，其堆土边缘至槽边的距离，还应根据运输工具操作条件而定。(14)由于下管的需要，或施工环境、交通条件等限制，沟槽挖出的土方不能堆放在沟槽两侧时，应在适当的地点选择堆土场所，并合理的安排运土路线，随挖随运。由管道本身所占
8、空间而多余出来的土，应及时外运，以免影响交通、市容和排水。(15施高压线下及变压器附近堆土,应按照供电部门的有关规定办理。(16)堆土不得掩埋消火栓、雨水口、测量标志、各种地下管道的井室及施工料具等。(17)在农田中开挖时，营建表层熟土与生土分开堆放，回填时仍将熟土填于表层。(18勾槽若切断原有的排水沟或排水管道,如无其他适当的排水出路,应架设安全可靠的渡槽或渡管。(19)在现有地下管道的位置挖槽时，应事先与有关管理部门联系，采取措施防止损坏管道，对现有地下光缆，应请电缆管理部门的代表到现场，方可开挖。(20)如发现设计图纸上未标出的地下管线与构筑物时，应妥善保护并及时通知有关部门，共同研究处
9、理办法。(21)在现有地上建筑物及电杆附近挖槽，对其有产生下沉和变形的影响时，应采取预防措施，重要措施应会同设计单位共同研究确定。5 .3管道及管件下沟槽前的质量检验1钢管及钢管件的检验管道在下沟槽施工前必须进行质量检验，检验合格后方可下槽施工，检验包括以下方面的内容：(一)钢管、钢管件必须具有制造厂的产品合格证书，应有制造厂的名称和商标、材质、规格、制造日期及工作压力等标记。否则应补作所缺项目的检验，其指标应符合现行的国家或部颁技术标准。(二)应按设计要求核对钢管及钢管件的规格、型号、材质。(三)钢管、钢管件应进行外观检查，其表面应满足下列要求。(1)无裂纹、缩孔、夹渣、折迭、种皮等缺陷。(
10、2)不超过壁厚负偏差的锈蚀或凹陷。(3)合金钢管及管件应有材质标记。(四)钢管外径及壁厚尺寸偏差应符合现行的国家或部颁的钢管制造标准：(1)低压输送流体镀锌焊接钢管：GB3091-82o(2)低压流体输送用焊接钢管：GB3092-82o(3)承压流体输送用螺旋焊缝埋弧焊钢管：SY5036-83o(4)一般低压流体输送用螺旋缝埋弧焊钢管：SY5037-83o(5)承压流体输送用螺旋缝高频焊钢管：SY5038-83o(6)一般低压流体输送用螺旋缝高频焊接钢管：SY5039-83o(五)工作环境温度低于-20。C的钢管及钢管件应有低温冲击韧性实验结果证明书，否则应按金属低温冲击韧性实验法(YB19-
11、64)的要求进行试验，其指标不得低于规定值的下限。(六)钢板卷管的质量检验应符合下列要求：(1)卷管板材必须具有制造厂的合格证明书。(2)卷管在加工过程中，所用板材的表面应避免机械损伤。(3)卷管的周长偏差及椭圆度应符合下表的规定。卷管的周长偏差及椭圆度(mm)公称直径3000周长偏差579111315椭外径的468910圆1%,且不度大于4(4)卷管端面与中心线的垂直偏差不应大于管子外径的1%,且不大于3mm,平直度偏差不应大于lmmmo(5)卷管直径大于600mm时，允许有两道纵向接缝，两接缝间距应大于300mmo(6)卷管组对两纵缝间距应大于100mm。支管外壁距纵、环向焊缝不应小于50
12、mm,若焊缝用无损探伤检查时，不受此限。(7)卷管对接纵缝的错边量不应超过壁厚的10%,且不大于1mm。如超过规定值，则应选择两相邻偏差值较小的管子对接。(8)卷管校圆样板的弧长应为管子周长的l6-l4o样板与管内壁的不贴和间隙应不大于下列规定值：I对接纵缝处为壁厚的10%力口2mm,且不大于3mmo11离管端200mm的对接纵缝处为2mmoIn.其他部位为1mm。(9)公称直径大于或等于800mm的卷管对接时，外部环缝宜由两名焊工同时施焊。(10)焊缝不能双面成型的卷管，公称直径大于或等于600mm时，一般应在管子内侧的焊缝根部进行封底焊。(11)卷管的所有焊缝应经煤油渗透试验合格。焊缝外观
13、检查应按照焊接检验的规定执行。2,管道附件的检验(一)阀门必须具有制造厂的产品合格证书,应有制造厂的名称、商标、制造日期、公称压力符号等标记。(二)阀门应逐个进行外观检查、强度试验和严密性试验。强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力。试验时间不少于5mino强度试验要求阀门壳体、填料无渗漏为合格。严密性试验以密封面不漏为合格。(三)严密性试验不合格的阀门，须解体检查，并重新试验。解体检查的阀门，质量应符合下列要求：(1)材质正确；(2)阀座与阀体结合牢固；(3)阀芯与阀座的结合良好，无缺陷，(4)阀杆与阀芯的连接灵活、可靠。(5)阀杆无弯曲、锈蚀，阀杆与填料压盖配合合适，螺
14、纹无缺陷。(6)阀盖与阀体的结合良好。(7)垫片、填料、螺栓等齐全、无缺陷。(四)试验合格的阀门，应及时排尽内部积水，密封面应涂防锈油，关闭阀门，封闭出入口。(五悯门的传动装置和操作机构应进行清洗检查,要求动作灵活可靠,无卡涩现象。5.4 管道下槽方法与铺管质量要求1 .管道下槽方法与铺管质量要求(一)检查沟槽下管前应对沟槽作如下检查并进行必要的处理:(1)检查沟底宽度是否符合下管要求，沟底土壤有无扰动，有无坍塌的土壤积在槽内。(2)检查沟底标高是否符合要求，超挖应回填夯实，欠挖应挖至设计标局Jo(3)检查沟壁有无裂缝及坍塌的危险。(4)放好沟底管道中心线。(5)机械下管时，起重机的行走道路是
15、否畅通，起重机距离槽边的距离应保证不能少于1m。(6)下管时禁止人员在下管的沟槽区域内活动。(7)检查现场所采取的安全措施。(二)排管直径80Omm以上的钢管，下沟槽前一般在地上顺着沟边排列、然后再下入沟槽。排管长度根据管径大小、下管机械的性能来确定，一般情况下,每一管段以3040m为直。排管的方法是一般把管子两端放在断面为150X15Omm,长11.5m的方木上。(三)下管管子下放到沟槽内的方法，可根据管子直径、管材种类、沟槽情况、施工期限、施工机具装备条件来确定。对于大直径的管子可采用机械下管,机械下管通常采用汽车式或履带式起重机。下管时必须做好管子和防腐层的保护，尤其是管子与绳索接触处更要加强保护，若是大管径采用机械下管时，可用特制的软带。常用的下管方式及方法如下：(1)下管方式I.集中下管：管子集中在沟边某处下到沟槽内，然后再沟槽内将管子运到需要的位置，这种方式适用于沟槽土质较差、有支撑、地下障碍物较多、不便于分散下管等情况。11分散下管：管子沿沟边吮吸排列，依次下到沟槽内。这种方式避免了槽内运管。m.组合吊装：将若干条管子先在沟边焊接，连成一条较长的管段，然后
