第07章墙体材料.ppt

上传人:p** 文档编号:520664 上传时间:2023-10-11 格式:PPT 页数:63 大小:1.61MB
下载 相关 举报

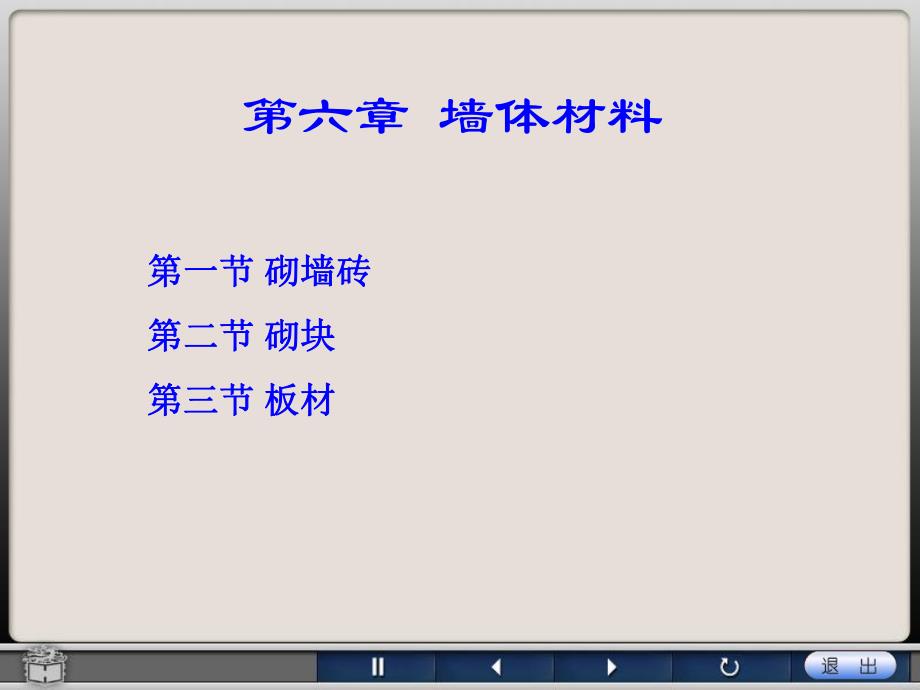

第07章墙体材料.ppt_第1页
第1页 / 共63页

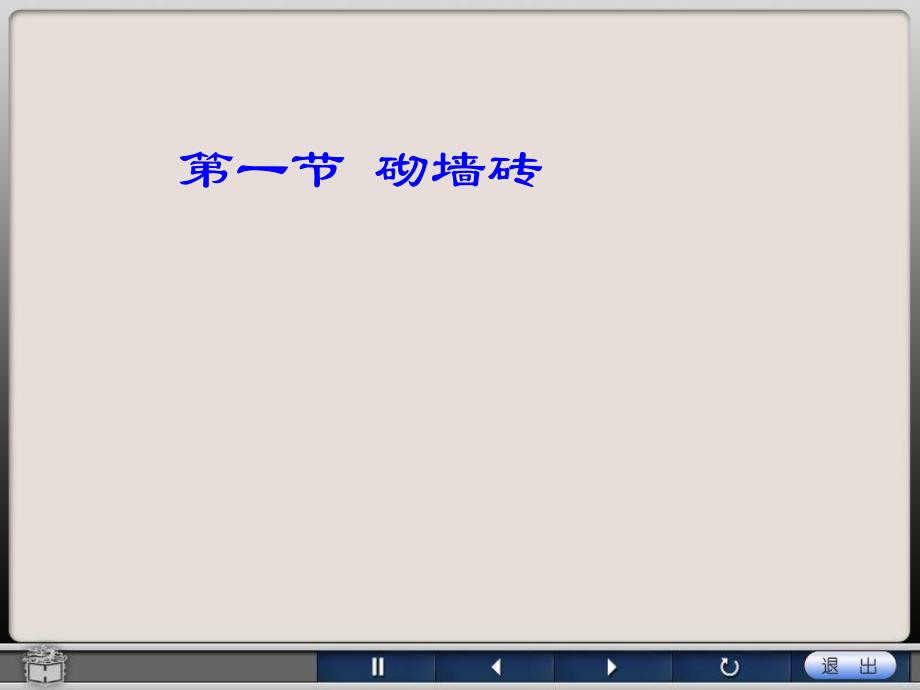

第07章墙体材料.ppt_第2页
第2页 / 共63页

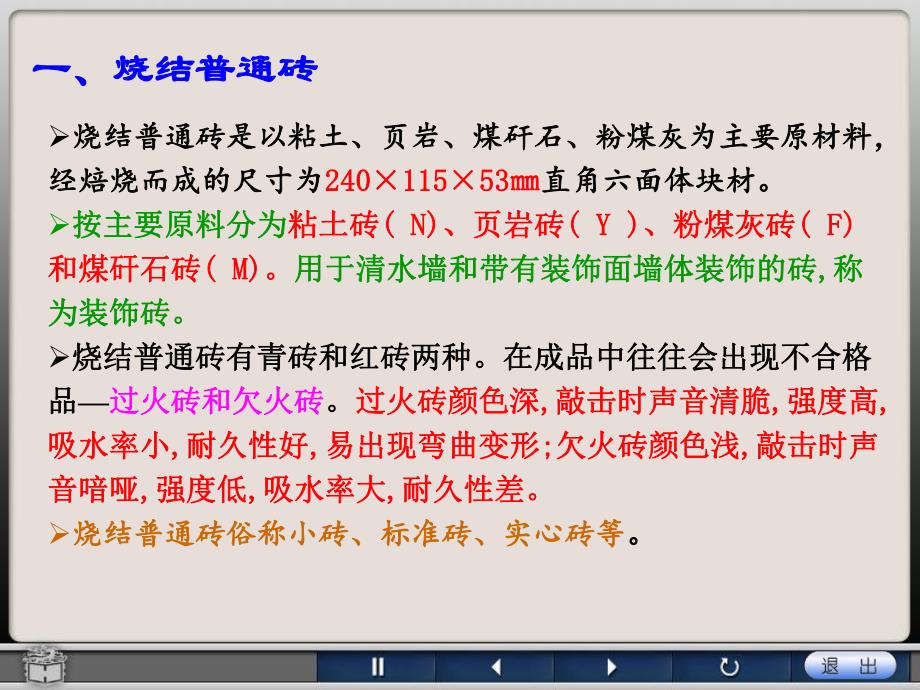

第07章墙体材料.ppt_第3页
第3页 / 共63页
第07章墙体材料.ppt_第4页
第4页 / 共63页
第07章墙体材料.ppt_第5页
第5页 / 共63页
第07章墙体材料.ppt_第6页
第6页 / 共63页
第07章墙体材料.ppt_第7页
第7页 / 共63页
第07章墙体材料.ppt_第8页
第8页 / 共63页
第07章墙体材料.ppt_第9页
第9页 / 共63页
第07章墙体材料.ppt_第10页
第10页 / 共63页
亲,该文档总共63页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《第07章墙体材料.ppt》由会员分享,可在线阅读,更多相关《第07章墙体材料.ppt(63页珍藏版)》请在第壹文秘上搜索。

1、第六章 墙体材料第一节第一节 砌墙砖砌墙砖第二节第二节 砌块砌块第三节第三节 板材板材第一节 砌墙砖烧结普通砖是以粘土、页岩、煤矸石、粉煤灰为主要原材料,烧结普通砖是以粘土、页岩、煤矸石、粉煤灰为主要原材料,经焙烧而成的尺寸为经焙烧而成的尺寸为2402401151155353直角六面体块材。直角六面体块材。按主要原料分为按主要原料分为粘土砖粘土砖(N)N)、页岩砖页岩砖(Y)Y)、粉煤灰砖粉煤灰砖(F)F)和煤矸石砖和煤矸石砖(M)M)。用于清水墙和带有装饰面墙体装饰的砖用于清水墙和带有装饰面墙体装饰的砖,称称为装饰砖。为装饰砖。烧结普通砖有青砖和红砖两种。在成品中往往会出现不合格烧结普通砖有

2、青砖和红砖两种。在成品中往往会出现不合格品品过火砖和欠火砖过火砖和欠火砖。过火砖颜色深过火砖颜色深,敲击时声音清脆敲击时声音清脆,强度高强度高,吸水率小吸水率小,耐久性好耐久性好,易出现弯曲变形易出现弯曲变形;欠火砖颜色浅欠火砖颜色浅,敲击时声敲击时声音喑哑音喑哑,强度低强度低,吸水率大吸水率大,耐久性差。耐久性差。烧结普通砖俗称小砖、标准砖、实心砖等烧结普通砖俗称小砖、标准砖、实心砖等。一、烧结普通砖一、烧结普通砖(1)烧结普通粘土砖烧结普通粘土砖烧结普通粘土砖的孔隙率约为烧结普通粘土砖的孔隙率约为30%,吸水率,吸水率18%20%左右,左右,表观密度为表观密度为1800kg/m3左右。普通

3、粘土砖的生产和使用,在我左右。普通粘土砖的生产和使用,在我国已有国已有3000多年历史。但粘土砖的缺点是自重大、能耗高、大多年历史。但粘土砖的缺点是自重大、能耗高、大量毁坏良田、尺寸小、施工效率低、抗震性能差,已经不适应量毁坏良田、尺寸小、施工效率低、抗震性能差,已经不适应我国建筑行业节能、低碳、环保的要求,国家已在大中城市禁我国建筑行业节能、低碳、环保的要求,国家已在大中城市禁止使用,烧结普通粘土砖也会逐渐被其他新型墙体材料所替代。止使用,烧结普通粘土砖也会逐渐被其他新型墙体材料所替代。1、烧结普通砖的种类、烧结普通砖的种类(2)烧结页岩砖烧结页岩砖页岩是固结较弱的粘土经挤压、脱水、重结晶和

4、胶结作用而成页岩是固结较弱的粘土经挤压、脱水、重结晶和胶结作用而成的一种粘土沉积岩。烧结页岩砖是以页岩为主要原料,经破碎、的一种粘土沉积岩。烧结页岩砖是以页岩为主要原料,经破碎、粉磨、成型、制坯、干燥和焙烧等工艺制成的,其焙烧温度一粉磨、成型、制坯、干燥和焙烧等工艺制成的,其焙烧温度一般在般在1000左右。生产这种砖可完全不用粘土,配料时所需水左右。生产这种砖可完全不用粘土,配料时所需水分较少,有利于砖坯的干燥,且制品收缩小,这种砖颜色与普分较少,有利于砖坯的干燥,且制品收缩小,这种砖颜色与普通砖相似,但表观密度较大,约为通砖相似,但表观密度较大,约为15002750kg/m3,抗压强度,抗压

5、强度为为1015MPa,吸水率为,吸水率为20%左右,可代替普通粘土砖应用于左右,可代替普通粘土砖应用于建筑工程。为减轻自重,可制成空心烧结页岩砖。建筑工程。为减轻自重,可制成空心烧结页岩砖。(3)烧结煤矸石砖烧结煤矸石砖煤矸石是开采煤炭时剔除出来的废料。烧结煤矸石砖是以煤矸石煤矸石是开采煤炭时剔除出来的废料。烧结煤矸石砖是以煤矸石为原料,经配料、粉碎、磨细、成型、焙烧而制得。焙烧时基本为原料,经配料、粉碎、磨细、成型、焙烧而制得。焙烧时基本不需外投煤,因此生产煤矸石砖不仅节省大量的粘土原料和减少不需外投煤,因此生产煤矸石砖不仅节省大量的粘土原料和减少了废渣的占地,也节省了大量燃料。烧结煤矸石

6、砖的表观密度一了废渣的占地,也节省了大量燃料。烧结煤矸石砖的表观密度一般为般为1500kg/m3左右,比普通砖轻,抗压强度一般为左右,比普通砖轻,抗压强度一般为1020MPa,吸水率为吸水率为15%左右,抗风化性能优良。左右,抗风化性能优良。(4)烧结粉煤灰砖烧结粉煤灰砖烧结粉煤灰砖是以粉煤灰为主要原料,成型时掺入适量粘土(二烧结粉煤灰砖是以粉煤灰为主要原料,成型时掺入适量粘土(二者体积比为者体积比为1:1或或4:6)或膨润土等无机复合掺合料。由于粉煤灰)或膨润土等无机复合掺合料。由于粉煤灰中存在部分未燃烧的碳,能耗降低,也称为半内燃砖。其表观密中存在部分未燃烧的碳,能耗降低,也称为半内燃砖。

7、其表观密度为度为13001400kg/m3左右,抗压强度左右,抗压强度1015MPa,吸水率,吸水率20%左右,能经受左右,能经受15次冻融循环而不破坏,颜色从淡红至深红。次冻融循环而不破坏,颜色从淡红至深红。v强度等级强度等级:烧结普通砖根据抗压强度分为:烧结普通砖根据抗压强度分为3030、2525、2020、1515、1010五个强度等级。五个强度等级。v质量等级质量等级:强度和抗风化性能合格的砖,根据尺寸偏差、外:强度和抗风化性能合格的砖,根据尺寸偏差、外观质量、泛霜和石灰爆裂等分为观质量、泛霜和石灰爆裂等分为优等品()、一等品()优等品()、一等品()和合格品()和合格品()三个质量等

8、级。三个质量等级。(1)外观质量)外观质量烧结普通砖的优等品颜色应基本一致,一等品和合格品颜色无烧结普通砖的优等品颜色应基本一致,一等品和合格品颜色无要求。其他外观质量应符合表要求。其他外观质量应符合表71的规定。的规定。2.烧结砖的技术规定项目项目优等品优等品一等品一等品合格品合格品两条面高度差两条面高度差mm235弯曲弯曲 mm235杂质凸出高度杂质凸出高度 mm235缺棱掉角的三个破坏尺缺棱掉角的三个破坏尺寸寸mm不得同大于不得同大于152030裂纹长度裂纹长度 mmA7070110B100100150完整面不少于完整面不少于一条面、一顶面一条面、一顶面 一条面、一顶面一条面、一顶面-泛

9、霜泛霜 无泛霜无泛霜不允许有中等不允许有中等不允许有严重不允许有严重石灰爆裂石灰爆裂不允许出现最大不允许出现最大破坏尺寸大于破坏尺寸大于2mm的爆裂区的爆裂区不允许出现最大破不允许出现最大破坏尺寸大于坏尺寸大于10mm的爆裂区的爆裂区,最大破坏最大破坏尺寸为尺寸为210 mm的的区域不得多于区域不得多于15处处最大破坏尺寸为最大破坏尺寸为2 15 mm的区域不得多的区域不得多于于15处处,其中大于其中大于10 mm的不多于的不多于7处处;不得不得有最大破坏尺寸大于有最大破坏尺寸大于15 mm爆裂区爆裂区其他其他不允许出现欠火砖、酥砖和螺旋纹砖不允许出现欠火砖、酥砖和螺旋纹砖公称尺寸/mm优等品

10、一等品合格品平均偏差/mm极差/mm 平均偏差/mm 极差/mm 平均偏差/mm 极差/mm 2402.082.583.081151.562.062.57531.541.652.06(2 2)尺寸允许偏差)尺寸允许偏差烧结普通砖的尺寸允许偏差应符合下表的规定(样本数为烧结普通砖的尺寸允许偏差应符合下表的规定(样本数为块)。块)。(3)强度等级)强度等级烧结普通砖强度应符合表烧结普通砖强度应符合表63的规定。强度实验按的规定。强度实验按GB/T2542进行,抽取块砖试样进行抗压强度试验,根据试验结果,进行,抽取块砖试样进行抗压强度试验,根据试验结果,按平均值一标准值方法(变异系数按平均值一标准值

11、方法(变异系数0.21时)或平均值一最小时)或平均值一最小值方法(变异系数值方法(变异系数0.21时)评定砖的强度等级。时)评定砖的强度等级。强度变异系数(强度变异系数()按下式计算)按下式计算:式中式中 砖强度变异系数,精确至砖强度变异系数,精确至0.010.01MPaMPa;S S1010块试样抗压强度标准差,精确至块试样抗压强度标准差,精确至0.010.01MPaMPa。一一1010块试样的抗压强度平均值,精确至块试样的抗压强度平均值,精确至0.10.1MPaMPa fSf式中式中 f fi i单块试样抗压强度测定值,精确至单块试样抗压强度测定值,精确至0.010.01MPaMPa。1

12、02119iiSff()1.8kffS标准差标准差S S按下式计算:按下式计算:样本量样本量1010时的强度标准值(时的强度标准值(f fk k)按下式计算:)按下式计算:(4)烧结普通砖的缺陷指标)烧结普通砖的缺陷指标1)烧结砖的泛霜)烧结砖的泛霜q当生产烧结砖的原料中含有可溶性无机盐时,会隐含在成品当生产烧结砖的原料中含有可溶性无机盐时,会隐含在成品烧结砖的内部,砖吸水后再次干燥时,水分会向外迁移,这些烧结砖的内部,砖吸水后再次干燥时,水分会向外迁移,这些可溶性盐随水渗到砖的表面,水分蒸发后便留下白色粉末状的可溶性盐随水渗到砖的表面,水分蒸发后便留下白色粉末状的盐,形成白霜,这就是泛霜现象

13、。盐,形成白霜,这就是泛霜现象。q泛霜严重时,由于大量盐类的溶出和结晶膨胀会造成砖砌体泛霜严重时,由于大量盐类的溶出和结晶膨胀会造成砖砌体表面粉化及剥落,内部孔隙率增大,抗冻性显著下降。表面粉化及剥落,内部孔隙率增大,抗冻性显著下降。国家标国家标准规定优等砖不得有泛霜现象,合格砖不得严重泛霜。准规定优等砖不得有泛霜现象,合格砖不得严重泛霜。)烧结砖的石灰爆裂)烧结砖的石灰爆裂有时生产烧结砖的原料中夹有石灰石等杂物,经焙烧后砖内形有时生产烧结砖的原料中夹有石灰石等杂物,经焙烧后砖内形成了颗粒状的石灰块等物质。一旦吸水后,就会产生局部体积膨成了颗粒状的石灰块等物质。一旦吸水后,就会产生局部体积膨胀

14、,导致砖体开裂甚至崩溃。石灰爆裂不仅造成砖体的外观缺陷胀,导致砖体开裂甚至崩溃。石灰爆裂不仅造成砖体的外观缺陷和强度降低,还可能造成对砌体的严重危害。和强度降低,还可能造成对砌体的严重危害。3)欠火砖与过火砖)欠火砖与过火砖烧结砖的形成是砖坯经高温焙烧,使部分物质熔融,冷凝后将烧结砖的形成是砖坯经高温焙烧,使部分物质熔融,冷凝后将未经熔融的颗粒粘结在一起成为整体。当焙烧温度不足时,熔融未经熔融的颗粒粘结在一起成为整体。当焙烧温度不足时,熔融物太少,难以充满砖体内部,粘结不牢,这种砖称为欠火砖。物太少,难以充满砖体内部,粘结不牢,这种砖称为欠火砖。欠欠火砖孔隙率大,强度低,抗冻性差,外观颜色较浅

15、,为有缺陷砖。火砖孔隙率大,强度低,抗冻性差,外观颜色较浅,为有缺陷砖。当焙烧温度过高时,砖内熔融物过多,造成高温下的砖体变软,当焙烧温度过高时,砖内熔融物过多,造成高温下的砖体变软,此时砖在点支撑下易产生弯曲变形,这种砖为过火砖。此时砖在点支撑下易产生弯曲变形,这种砖为过火砖。它也属于它也属于有缺陷砖。有缺陷砖。欠火砖与过火砖均为不合格产品欠火砖与过火砖均为不合格产品。烧结多孔砖通常指砖内孔径不大于烧结多孔砖通常指砖内孔径不大于22,孔洞率不小于孔洞率不小于15 的烧结砖。的烧结砖。外型尺寸可为长度(外型尺寸可为长度(L L)290290、240240、190190,宽度,宽度(B B)24

16、0240、190190、180180、175175、140140、115115,高度(高度(H H)9090的不的不同组合而成。同组合而成。烧结多孔砖内的孔洞尺寸小而数量多,非孔部分砖体较密实,烧结多孔砖内的孔洞尺寸小而数量多,非孔部分砖体较密实,所以强度较高。工程中使用时常以孔洞垂直于承压面,以充分所以强度较高。工程中使用时常以孔洞垂直于承压面,以充分利用砖的抗压强度。烧结多孔砖根据利用砖的抗压强度。烧结多孔砖根据10块的抗压强度分为块的抗压强度分为30、25、20、15、10五个强度等级。五个强度等级。应用:应用:承重承重(同普通砖)(同普通砖)二、烧结多孔砖二、烧结多孔砖v烧结空心砖是指孔洞率大于,孔尺寸大而孔数量少的砖。烧结空心砖是指孔洞率大于,孔尺寸大而孔数量少的砖。烧结空心砖的尺寸一般较大,空洞通常平行于承压面,抗压强度烧结空心砖的尺寸一般较大,空洞通常平行于承压面,抗压强度较低。较低。v依据抗压强度可划分为依据抗压强度可划分为5.05.0、3.03.0和和2.02.0三种强度三种强度等级。等级。v根据空心砖(含空洞)的表观密度划分为根据空心砖(含空洞)的表观密度划分为80

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 专业基础教材

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
