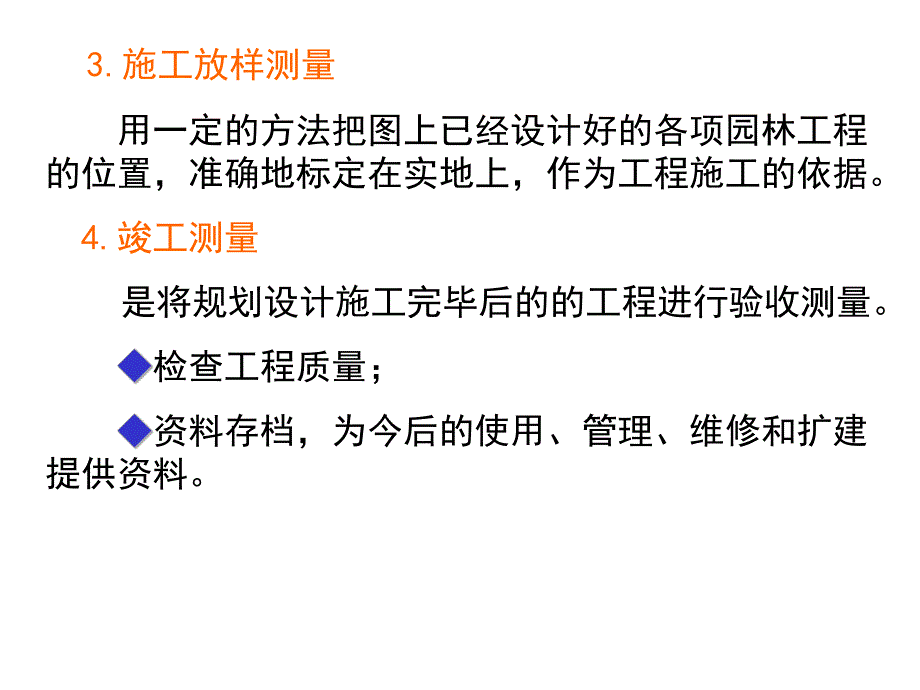

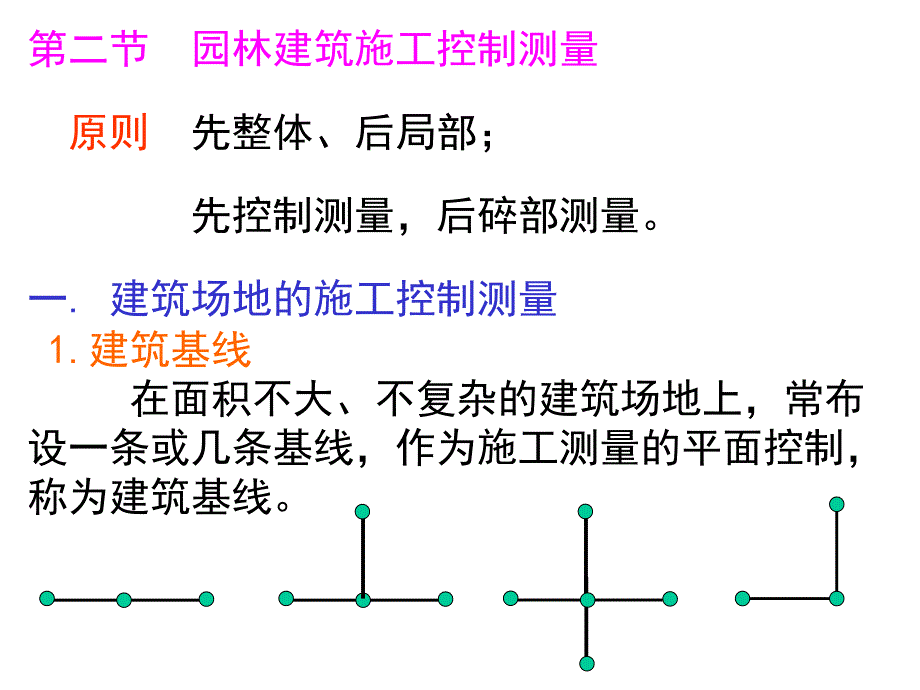

1、第十章 园林工程测量第一节 园林工程测量概述 一.园林工程 包括土建工程、绿化工程 二.园林工程测量的基本过程 1.规划设计前的测量 主要是根据设计的需要测绘（或）调绘不同比例尺的地形图。2.规划设计测量 根据地形图提供的基础资料和现场调查情况，运用园林艺术手法把园林用地规划设计的结果标绘到地形图上成为规划设计图，供施工使用。3.施工放样测量 用一定的方法把图上已经设计好的各项园林工程的位置，准确地标定在实地上，作为工程施工的依据。4.竣工测量 是将规划设计施工完毕后的的工程进行验收测量。检查工程质量；资料存档，为今后的使用、管理、维修和扩建提供资料。第二节 园林建筑施工控制测量 原则 先整体
2、、后局部；先控制测量，后碎部测量。一.建筑场地的施工控制测量 1.建筑基线 在面积不大、不复杂的建筑场地上，常布设一条或几条基线，作为施工测量的平面控制，称为建筑基线。2.建筑方格网 在大中型建筑施工场地上，施工控制网多用正方形或矩形格网组成，称为建筑方格网。建筑方格网的坐标系统 建筑方格网的布设P179 建筑方格网的测设 二.建筑场地的高程控制 为测设高程点所布设的水准点为高程控制点，一般建筑方格网点可兼作高程控制点。一般采用三、四等水准测量的方法测量控制点高程。第三节 园林建筑施工测量 一.园林建筑物的定位 将建筑物外轮廓的各轴线交点（简称角桩），测设到地面上，作为基础放样和主轴线放样的依
3、据。1.利用“建筑红线”定位 红线 规划管理部门设定的规划区域的边界线。ABPQPQNM 2.依据与原建筑物的关系定位 测设精度要求不高时，拟建建筑物可根据其与原建筑物的关系定位。拟建建筑物与原有建筑物的长边平行ABPQNMCDBA拟建建筑物与原有建筑物在一条直线上拟建建筑物与原有建筑物的长边相互垂直原有建筑ABPQNMCDBAABPQNMCDBA二.园林建筑物的详细测设 根据已定位的建筑物外轮廓各轴线角桩，详细测设出建筑物各轴线的交点桩（中心桩）的位置。方法 用经纬仪定线，钢尺量距，量距精度不小于1/2000。如图：E、F、G、H为已定位的建筑物外轮廓线角桩，A、A、B、B、1、1、等为建筑
4、物内各轴线的交点桩测设方法1.测设交点桩(中心桩)，之后根据中心桩位置和建筑物的宽度即边坡，放出基槽开挖边界线。2.基槽开挖后，由于角桩和交点桩被挖掉，为了便于施工中恢复各轴线的位置,应把各轴线延长到槽外安全地点，做好标志，方法是轴线控制桩又称引桩(1)测设轴线控制桩（2）设置龙门桩三.基础施工放样 1.基槽开挖深度的控制 2.在垫层上投测墙中心线第四节 其他园林工程施工放样 一.园路施工放样 园路的种类 按其主要用途分为园景路、园林公路、绿化街道。按其重要性和级别分为主园路、次园路、小路。1.中线放样 将园路中心线在实地标定出来。2.路基放样 把设计路基的边坡与原地面相交的点（即路基边桩）在
5、实地标定出来。三.堆山与挖湖放样 1.假山的放样 一般可用极坐标、支距法等。2.挖湖及其他水体放样 先测设水体周边的转折点,再测设水体的边坡坡度。三.园林绿化工程放样 1.模纹图案的放样 2.乔灌木的放样 （1）.孤植型 是指在草坪、岛或山坡上等地的一定范围里只种植一棵大树，其种植位置的测设方法视现场情况可用极坐标法、支距法、距离交会法等。（2）.丛植型 是指把几株或十几株甚至几十株乔木灌木配植在一起，树种一般在两种以上。测设时先测设丛植区域的中心(或主树位置)，在根据中心位置(或主树位置)与其他植物的方向、距离关系，定出其他植物点的位置。（3）.行（带）植型 是指道路或沟渠等带状地物两侧的绿化树。定位时，一般测设行(带)植范围的起点、终点和转折点，然后根据设计株距的大小定出单株位置的对应关系。（4）.片植型 是指成片规则种植某一树种(或两个树种)。放样时，首先把种植区域的界线(界线上的转折点)在实地标定下来，然后根据种植方式定出每一植株的具体位置 矩形种植 三角形种植 矩形种植 三角形种植五.竣工总平面图的编绘 目的：全面反映竣工后的现状；为以后园林工程的管理、维修、扩建、改建和事故处理提供依据；为工程验收提供依据。内容：竣工测量和资料编绘。竣工测量：园林工程竣工验收时进行的测量工作。竣工总平面图的编绘：依据设计总平面图、施工放样成果图、更改设计的图纸、数据、资料。
