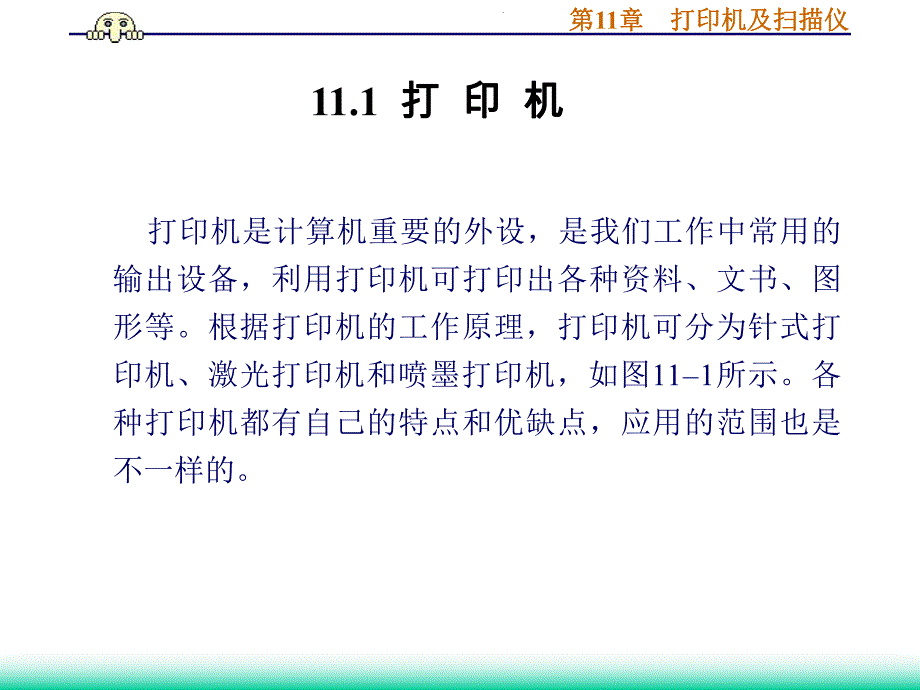

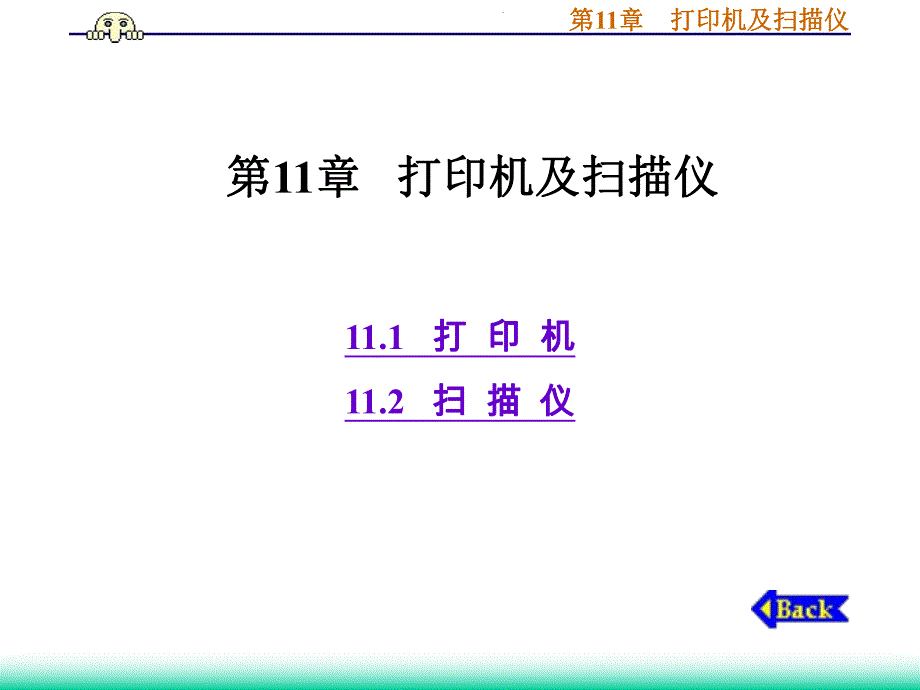

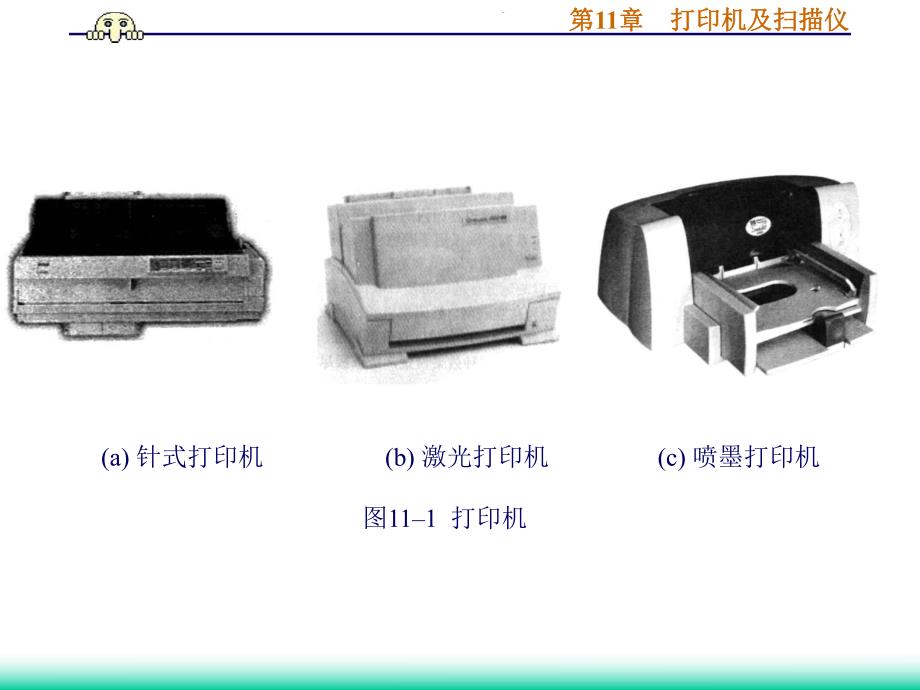

1、第第11章章 打印机及扫描仪打印机及扫描仪 第第11章章 打印机及扫描仪打印机及扫描仪11.1 打打 印印 机机11.2 扫扫 描描 仪仪第第11章章 打印机及扫描仪打印机及扫描仪11.1 打打 印印 机机 打印机是计算机重要的外设,是我们工作中常用的输出设备,利用打印机可打印出各种资料、文书、图形等。根据打印机的工作原理,打印机可分为针式打印机、激光打印机和喷墨打印机,如图111所示。各种打印机都有自己的特点和优缺点,应用的范围也是不一样的。第第11章章 打印机及扫描仪打印机及扫描仪图111 打印机(a)针式打印机 (b)激光打印机 (c)喷墨打印机第第11章章 打印机及扫描仪打印机及扫描仪

2、 11.1.1 打印机的技术指标 1分辨率 分辨率实际就是每平方英寸上点的个数(dpi)。分辨率越高,图像精度越高,打印质量也就越好。300dpi是人眼分辨打印文本与图像的边缘是否有锯齿的临界点,加上其它一些因素,至少360dpi分辨率的打印效果才能基本令人满意。现在有相当一部分低档喷墨打印机采用360dpi的分辨率,激光打印机的分辨率基本都是600 dpi,高档的激光打印机分辨率可达1200 dpi。一般情况下,针式打印机不强调分辨率。第第11章章 打印机及扫描仪打印机及扫描仪 2打印速度 评价一台打印机的优劣,不仅要看打印图像的品质,还要看它是否有良好的打印速度,这一点对商业用户来说可能更

3、为重要一些。打印机的打印速度是用每分钟打印多少页纸(PPM)来衡量的。厂商在标注产品的技术指标时,通常都会用黑白和彩色两种打印速度进行标注。第第11章章 打印机及扫描仪打印机及扫描仪 3内存 有些人会问,打印机也有内存?回答是肯定的。打印机内存是影响打印速度的一个关键性因素,特别是网络打印机,内存大,缓冲区大,打印速度也就快,不过一般家庭使用感觉不到内存大的好处。在激光打印机中,打印内存往往被大家提到,如HP 6L为1MB内存,联想的2110P为2 MB内存。第第11章章 打印机及扫描仪打印机及扫描仪 4色彩数目 打印机总体上分为黑白和彩色两种,黑白打印机是最常见的,彩色打印机用的也越来越广泛

4、,特别是喷墨打印机。不过早期的针式打印机也有彩色的,只是颜色非常单调。彩色激光打印机是一种发展前景非常看好的打印机,它的打印效果可与印刷质量相媲美。早期的彩色打印机大都是3色或4色,现在的专业级打印机一般都为6色或9色了。第第11章章 打印机及扫描仪打印机及扫描仪 5最大幅面 最大幅面就是指打印机所能打印的最大纸张的大小。现在多数打印机的打印幅面都为A4,这已足够满足多数用户的要求,至于A2、A3幅面打印机都是一些商用或专业级打印机,价格非常昂贵。6打印机接口 打印机接口就是打印机与计算机的连接口,主要有LPT口,即常说的并行口。打印机接口也有SCSI接口,常需要一个SCSI适配器配合使用。第

5、第11章章 打印机及扫描仪打印机及扫描仪 11.1.2 打印机的种类 前面我们已经提到,打印机根据其工作原理分点阵打印机、喷墨打印机和激光打印机,下面我们详细介绍这三种打印机。1激光打印机 激光打印机是一种高速度、高精度的打印机,它是现代激光扫描技术与电子照相技术相结合的产物,如图112所示。第第11章章 打印机及扫描仪打印机及扫描仪图112 激光打印机第第11章章 打印机及扫描仪打印机及扫描仪 1)激光打印机的组成 激光打印机由激光扫描系统、电子照相系统和控制系统三大部分组成。激光扫描系统主要包括激光器、偏转调制器、扫描器和光路系统。它的作用是利用激光束的扫描形成静电潜像。电子照相系统由光导

6、鼓、高压发生器、显影定影装置和输纸机构组成。激光打印机的印刷原理类似于静电复印,所不同的是静电复印是采用对原稿进行可见光扫描形成潜像,而激光打印机是用计算机输出的信息经调制后的激光束扫描形成潜像。第第11章章 打印机及扫描仪打印机及扫描仪 2)激光打印机的工作原理 激光打印机内部有一个叫光敏旋转硒鼓的关键部件,当激光照到光敏放置硒鼓上时,被照到的区域(称为感光区域)会产生静电,能吸起碳粉等细小的物质。激光打印机的工作原理大致如下:(1)打印机以一定的方式驱动激光扫射光敏旋转硒鼓,硒鼓旋转一周,对应打印机打印一行。第第11章章 打印机及扫描仪打印机及扫描仪 (2)硒鼓将碳粉吸咐到感光区域上。(3

7、)硒鼓与打印纸接触,将碳粉附在纸上。(4)利用加热部件,使碳粉熔固在打印纸上。一体化硒鼓(HP 6L用)的外观如图113所示。其结构和工作原理如图114所示。第第11章章 打印机及扫描仪打印机及扫描仪外壳废碳粉消电灯充电电极打印纸走向转印电极硒鼓刮片碳粉激光束图113 一体化硒鼓 图114 结构原理图第第11章章 打印机及扫描仪打印机及扫描仪 3)激光打印机的特点 (1)打印效果最好,几乎达到印刷品的水平,这是其最大的优点。(2)打印速度最快,打印声音很小。激光打印机又称页式打印机,顾名思义,它一次就可以打印完一整张纸,速度慢者,每分钟可以印出两张,速度快者,每分钟则可打印出8张以上。(3)耗

8、材多,价格较贵。(4)不能用复写纸同时打印多份,且对纸张的要求相对来说较高。第第11章章 打印机及扫描仪打印机及扫描仪 4)激光打印机的连接 激光打印机的接线方式与一般的点阵、喷墨打印机完全一样,分连接数据线电缆、电源线和安装打印机驱动程序三个步骤。几乎所有激光打印机都以并行口为标准输出接口,打印机上的并口如图115所示。并口打印机电缆的两端不相同,有插针且有两颗固定螺丝钉的一端接主机上的并口;有卡槽的另一端(俗称“扁口”)接打印机,如图116所示。第第11章章 打印机及扫描仪打印机及扫描仪图115 打印机并口 图116 打印电缆第第11章章 打印机及扫描仪打印机及扫描仪 连接时应注意关闭打印

9、机和计算机的电源,否则将有可能导致打印接口烧坏。计算机并口和打印机端口都是梯形设计,所以打印机电缆反插时插不进去。拧紧计算机并口的两颗螺丝钉,然后把打印机上的卡子卡住打印机电缆卡槽,如图117所示。接下来连接电源线,有些激光打印机没有电源开关,只需插入电源线即可,如图118所示。第第11章章 打印机及扫描仪打印机及扫描仪图117 连接打印机电缆 第第11章章 打印机及扫描仪打印机及扫描仪 图118 打印机电源第第11章章 打印机及扫描仪打印机及扫描仪 5)激光打印机的选购 选购激光打印机时,需要考虑下面几项:(1)精度:反映激光打印机精度的指标是dpi(dot per inch),即每一英寸上

10、有几个点。(2)打印速度:反应激光打印速度的参数是PPM(Pages Per Minute),即每分钟打印的页数。(3)RET功能:RET(Resolution Enhancement Technology)是分辨率增强技术的意思。第第11章章 打印机及扫描仪打印机及扫描仪 (4)与微机的接口:一般用户可选择并行口打印机。(5)有没有中文字库:打印机中如果内置了中文字库,可以加快中文打印的速度,也称之为中文打印机。(6)纸张大小:窄行激光打印机可以打印A4、B5型复印纸大小的文稿,宽行激光打印机可以打印A3、B4型复印纸大小的文稿。第第11章章 打印机及扫描仪打印机及扫描仪 2喷墨打印机 喷墨

11、打印机与其它打印机相比,有着非常鲜明的特点:价格便宜,能输出彩色,体积小,更主要的特点是非常安静。喷墨打印机在图形输出方面使用的最广。喷墨打印机的外观如图119所示。第第11章章 打印机及扫描仪打印机及扫描仪图119 喷墨打印机第第11章章 打印机及扫描仪打印机及扫描仪 1)喷墨打印机的分类 喷墨打印机按墨水性质可分为水性喷墨打印机和油性喷墨打印机。喷墨打印机按墨水颜色可分为单色喷墨打印机和彩色喷墨打印机。单色喷墨打印机只能打印一种颜色,彩色喷墨打印机可以打印出多种颜色。2)喷墨打印机的特点 喷墨打印机有优点,也有其缺点:(1)喷墨打印机的价格适中,比激光打印机要便宜得多。第第11章章 打印机

12、及扫描仪打印机及扫描仪 (2)打印质量接近激光打印机,比点阵打印机的打印效果好。(3)打印速度比点阵打印机快许多。(4)使用起来噪声小。(5)与点阵打印机相比,喷墨打印机体积小、重量轻。(6)耗材费用较高。(7)对纸张的要求较高。(8)喷墨口不容易保养。第第11章章 打印机及扫描仪打印机及扫描仪 3)喷墨打印机的选购 喷墨打印机有其固有的特点:体积小,价格便宜,而且能输出彩色,深受普通用户的青睐。但由于喷墨打印机高昂的耗材,又让很多用户有着“买得起用不起”的感觉,所以选购喷墨打印机要考虑以下几个因素:个人需求和经济能力。品牌。选择了好的品牌,基本上也就选择了好的质量。耗材。在喷墨打印机的耗材中

13、,用户最关心的应该就是墨盒了。第第11章章 打印机及扫描仪打印机及扫描仪 选购时还应考虑打印速度和一些技术指标。4)打印机的连接和墨盒的安装 喷墨打印机在安装上同激光打印机一样,也是接好一条电源线和一条信号线即可。喷墨打印机的墨水盒就等于点阵打印机的色带,假如没装好,那么印出来的效果会很差。每一种喷墨打印机的墨水盒的安装方式都不太一样,普通喷墨打印机墨水盒的安装过程如下:第第11章章 打印机及扫描仪打印机及扫描仪(1)首先关闭电源。(2)将前盖板向前拉开放平。(3)将右侧墨水盒锁杆向上拉(放松)。(4)将墨水盒依黄色标识正确放入,如果是新的墨水盒应先将保护盖拿下来。(5)墨水盒锁杆向下拉(锁紧

14、)。(6)关上前盖板。第第11章章 打印机及扫描仪打印机及扫描仪 3点阵打印机 点阵打印机又称针式打印机,它是利用打印头内的点阵撞针,撞击打印色带,在打印纸上产生打印效果。针式打印机如图111(a)所示。1)点阵打印机的分类 按打印头的针数分类 所谓针数是指打印头中撞针的排列方式与数量。按打印机纸宽度分类 打印机所使用的纸张一般有80列和132列两种。80列的打印用纸与A4纸尺寸相近,132列的打印用纸与A3纸尺寸相近。第第11章章 打印机及扫描仪打印机及扫描仪 根据色彩分类 打印机所用的色带一般是单色(如黑色),但是有的点阵打印机可以用多色的色带来打印各种色彩。2)点阵打印机的特点点阵打印机

15、的特点如下:(1)价格便宜。点阵打印机的工作原理比较简单,所以价格也比较便宜,耗材(如色带)很容易买到,价格也比较低廉,这可以说是针式打印机的最大特点。(2)对纸张质量的要求很低。(3)可以用132列的宽行纸,并且可以连续走纸,适合于打印较宽的表格等。第第11章章 打印机及扫描仪打印机及扫描仪 (4)可以利用压感纸或复写纸,一次打印多份,这是喷墨、激光打印机不可能做到的。(5)可以打印蜡纸,然后进行油印,这也是喷墨、激光打印机不可能做到的。(6)点阵打印机的缺点是噪声大、速度慢、精度低,不适合打印图形,尤其是彩色图形。第第11章章 打印机及扫描仪打印机及扫描仪3)点阵打印机的选购在购买点阵打印

16、机时,应注意以下几点:(1)厂牌、机型与价格。(2)送纸方式。打印机的送纸方式非常重要。(3)输出速度与品质。第第11章章 打印机及扫描仪打印机及扫描仪 4)打印机的整体发展趋势 细观当今的打印机市场需求及产品变化,可以得出其整体发展趋势:(1)点阵打印机的市场逐渐减少,激光打印机、喷墨打印机的比率大幅度增加。(2)走向彩色化。(3)打印速度快。(4)单张送纸槽。(5)面板控制简单化。(6)分辨率越来越高。第第11章章 打印机及扫描仪打印机及扫描仪11.2 扫扫 描描 仪仪 11.2.1 扫描仪的工作原理 扫描仪从20世纪80年代诞生至今,其种类已经发展为手持式、平板(平台)式、滚筒(馈纸)式三大类。目前,平板式扫描仪已成为市场主流,也是本文将要介绍的扫描仪类型,如图1110所示。第第11章章 打印机及扫描仪打印机及扫描仪图1110 平板扫描仪第第11章章 打印机及扫描仪打印机及扫描仪 经过多年发展,目前平板式扫描仪的技术已经相当成熟。平板式扫描仪的扫描幅面主要为A4和A3,分辨率通常为3002400 dpi,色彩位数可达36位。扫描时将图稿放在扫描仪玻璃板上,由软件控制整个扫描过程,
