第11章绘制园灯课件.ppt

上传人:p** 文档编号:521939 上传时间:2023-10-12 格式:PPT 页数:22 大小:272KB
下载 相关 举报
第11章绘制园灯课件.ppt_第1页
第1页 / 共22页
第11章绘制园灯课件.ppt_第2页
第2页 / 共22页
第11章绘制园灯课件.ppt_第3页
第3页 / 共22页
第11章绘制园灯课件.ppt_第4页
第4页 / 共22页
第11章绘制园灯课件.ppt_第5页
第5页 / 共22页
第11章绘制园灯课件.ppt_第6页
第6页 / 共22页
第11章绘制园灯课件.ppt_第7页
第7页 / 共22页
第11章绘制园灯课件.ppt_第8页
第8页 / 共22页
第11章绘制园灯课件.ppt_第9页
第9页 / 共22页
第11章绘制园灯课件.ppt_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《第11章绘制园灯课件.ppt》由会员分享,可在线阅读,更多相关《第11章绘制园灯课件.ppt(22页珍藏版)》请在第壹文秘上搜索。

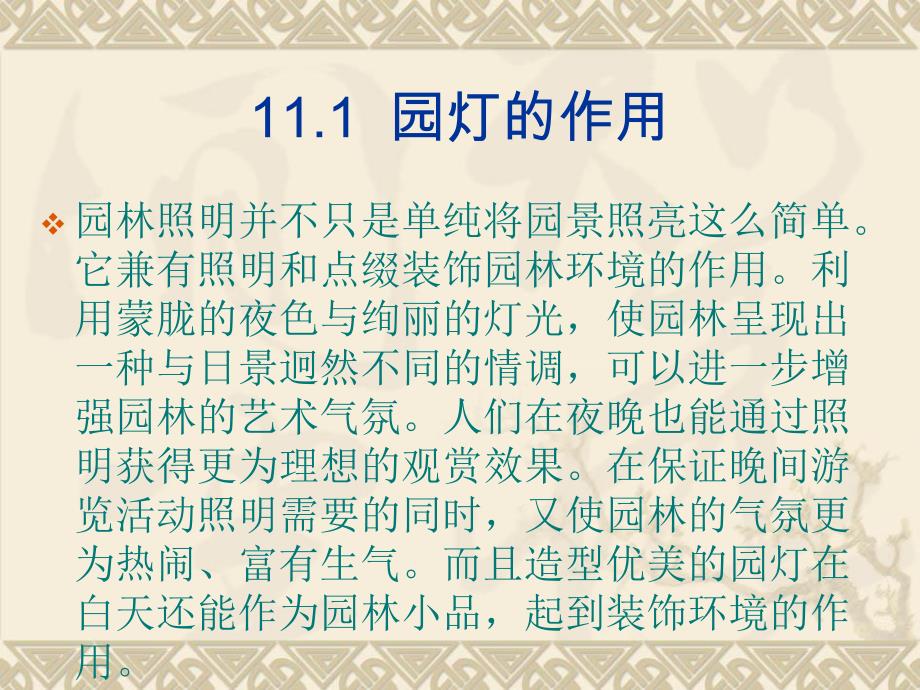

1、第11章 绘制园灯v在现代园林中,随着人们夜间休闲、散步等活动的增加,园林照明就显得越发重要。为满足人们夜晚活动及美化城市夜空的需要,许多城市将城市夜间照明作为一项工程来实施,也就是“亮丽工程”。园林,尤其是城市中开放性的公园、绿地的照明,作为城市“亮丽工程”的重要组成部分之一,自然也不容忽视。本章重点:v园灯的作用和园林照明类型v园林照明的设计原则与技巧v绘制园灯11.1 园灯的作用v园林照明并不只是单纯将园景照亮这么简单。它兼有照明和点缀装饰园林环境的作用。利用蒙胧的夜色与绚丽的灯光,使园林呈现出一种与日景迥然不同的情调,可以进一步增强园林的艺术气氛。人们在夜晚也能通过照明获得更为理想的观

2、赏效果。在保证晚间游览活动照明需要的同时,又使园林的气氛更为热闹、富有生气。而且造型优美的园灯在白天还能作为园林小品,起到装饰环境的作用。v园灯的具体作用主要表现在以下几个方面:引导视线、美化环境、突出重点和保证安全。11.1.1 引导视线v夜晚的道路漆黑一片,不便于人们出行。可以按照园林自身的风格和特点,具体的交通要求,沿园路连续布置灯具。既可以照亮道路,让人们看清周围的事物,又可以吸引人们的视线,为游人指引行进方向。还可以引导游人走到最佳视角,观赏景观的最有特点的一面。但要注意光线不宜过于明亮,应该尽量使用柔和的光线,营造幽静、祥和的氛围。为了避免灯光直射耀眼,可为灯具增加遮光罩,遮挡视平

3、线以上的光线;或者考虑使用乳白色灯罩,将直射光线转化为散射光线。11.1.2 美化环境v在天然月光和人工光源的照耀下,夜晚的园景显得分外妖娆。尤其是在有水的地段,充分利用水面的镜面反射,可以获得相对完美的构图,使画面产生对称、平衡的美感。园景由于受到水中波光淋漓、亦真亦幻的倒影所烘托,显得更加妩媚动人。v即使是在白天,造型富于特色的柱灯、路灯或草坪灯也可以丰富园林景观,如广泛应用于日式园林中的石灯笼,可安放于神社、寺院、墓前作供奉之用,也可布置于庭院园林作装饰之用。在造型精美的石灯笼里安上电灯作为照明路灯,又给园景增添了新的情趣,11.1.3 突出重点v灯光能够照亮周围的景物,但不应该将夜晚园

4、林中所有的一切全都照亮。否则就缺少层次感,没有重点。有选择地进行照明设计,可以有意识地突出园林中独具特色的建筑、雕塑、花木和山石等。在人群集散地,如入口、广场等处,可重点强调喷水池、雕像、花坛、亭台楼阁等局部的照明,广场空间常用的柱灯要有足够高度、照度,以及较强的装饰性,才能给人留下深刻的印象,。树下可安装小型聚光灯;草坪上可安装霓虹灯,组成各种文字、图案或造型,总之,就是要以特点鲜明、色彩斑斓的灯光,将园林夜景火树银花不夜天的气氛推向高潮。11.1.4 保证安全v在园林景观中安全照明是不可或缺的,其他照明都不可替代。为了保证人们在夜间游园、观景的安全,常在广场、园路、水边、台阶等处设置灯光,

5、这样可以提醒人们注意,让人们能够清晰地看清周围有无高差障碍,以免发生意外,造成不必要的伤害。v另外,在黑暗的场所容易提高犯罪率。为了给人们增加安全感,应该在墙角、树丛等处布置适当的照明,尤其是在没有邻近照明和必须要察觉入侵者的区域。安全照明一般要求能够发出连续、均匀的光线,并且保持足够的亮度。它可以独立地存在,也可以与其他照明结合起来设计。最好的状态是两者之间相互融合。在保证安全的同时,又具有装饰和点缀环境的作用,使艺术与生活有机结合,带给人们更美的视觉享受。11.2 园灯的类型v在夜间照明中,对于园林中不同的对象,应该使用不同的照明方式。具体可分为场地照明、道路照明、轮廓照明、植物照明和水景

6、照明五种方式。11.2.1 场地照明v场地照明灯光的设置应首先考虑人们的活动需要。在园林中人流聚集处,可选择发光效率高的高杆灯直射地面。可为场地提供充足的光线,便于人们活动,如果是树荫的浓密休息区、林荫小道,由于空间限制,可以布置相对低矮的路灯。使灯火通明的绿荫广场,成为人们茶余饭后休憩娱乐的活动中心。如果场地范围较大,又希望视野开阔,不受灯杆的阻挡,可埋置适当数量的地灯进行照明。在常常开展活动的广场上,还应布置一些照度强的光源,如单、双挑灯或泛光灯具的组合灯。11.2.2 道路照明v园林道路有多种类型,不同的园路对于灯光布置的要求也有所区别。对于园林中的主干道和次干道,应使用亮度充足,发光均

7、匀的连续照明,为了保证有均匀的照明效果,灯柱的高度要恰当。一般园灯高度3米左右;在大面积的活动空间,园灯高度一般在46米左右。另外,灯具的间距也要合理。灯柱高度与间距的的比值一般在112110之间。v有了充足的照明,各种车辆的驾驶者在夜间行驶时,就能辩认道路的复杂情况,而且不会感到过分疲劳,从而保证了行车和行人的安全。而对于游憩小路和休闲绿地,除了要求环境明亮以外,还希望能够营造出一种幽静、祥和的氛围。因此应该采用柔和的照明,将环境融入光线之中,11.2.3 建筑照明v建筑在园林照明设计中具有重要地位。建筑体量大,最能吸引人们的注意力;而且往往也是人群驻足观赏的地方。建筑照明的照明对象主要有建

8、筑外墙、凉亭、长廊和小品等。所以在照明设计中需要重点表现,使园林建筑优美的造型能够清晰地呈现在夜空之中。同时,也方便人们在夜晚游览,如图11.11所示。v过去使用的照明方式主要是采用聚光灯和探照灯照射建筑外墙,如今已普遍使用泛光照明。11.2.4 植物照明v植物在白天可供人观赏,在夜晚也可以利用照明技术和艺术手段来塑造植物夜间景观。植物的种植面积较广,一般来说不可能像建筑物那样进行大规模地泛光照明。而是应该有选择、有重点地进行照明设计。如选择名贵植物、参天古木或造型奇特的树木作为照明对象。v灯光透过植物的枝叶会产生斑驳交错、朦胧的虚幻的光影效果。利用不同的灯光组合可以强调园中植物的质感或神秘感

9、。11.2.5 水景照明v为了渲染水景的艺术效果,可根据水景的类别,对自然水景(江河、瀑布、湖泊及海滨等)和人工水景(喷泉、叠水及人工湖等)设置照明。夜色之中的水景被灯光照亮,呈现出光怪陆离、虚幻飘渺的效果。而庭院中的游泳池增加照明,则是出于美观和安全的双重考虑。v不同的灯光色彩会给人带来不同的感受。大型的喷泉、瀑布使用红色、橘黄、蓝色和绿色的光线进行投射,会产生欢快的气氛,使人心情舒畅。小型水池应该运用一些自然色彩的光线,能够让人倍感亲切,如使用蓝色的灯光将池水映射成蔚蓝色。11.3 园林照明的设计原则与技巧v优秀的园林照明设计需要考虑多方面的因素,要遵循一定的原则。具体说来,应该保证整体协

10、调、张显动态、避免眩光、经济节能,最重要的是还要保证安全。11.3.1 整体协调v单独一两处灯光的成功并不一定就能形成令人满意的总体效果。在许多园林景观中,单体照明百花齐放,争奇斗艳,但相互之间缺乏有机联系。大大小小、色彩纷呈的照明在毫无规划的情况下,只会显得杂乱无章。正如德国哲学家谢林在他的艺术哲学中所指出的:“个别的美是不存在的,惟有整体才是美的。”因此,在环境照明设计中,灯具的的照度、色彩和造型必须与安装场所的周边环境风格一致。需综合考虑园林景观布置,建筑外观风格,绿化植物品种等诸多因素。11.3.2 张显动态v随着科学技术的发展,灯光的控制技术有了很大提高,表现手法也越来越丰富。由静态

11、光线转换成为可移动、可闪烁、可变化色彩的动态光线,展现出照明的科技特色,如图11.16和图11.17所示。动态的灯光更容易引起人们的注意,激发人们兴奋和活跃的情绪,以活泼欢快的效果烘托出繁华、热闹的气氛。常常应用在节日庆典、旅游景点、以及商业广告上。v但是,这种灯光表现手法的运用应当掌握好分寸,并注意场合,否则得到的效果将与设计初衷背道而驰。如果在人们的视线中出现过多、过长时间的移动、闪烁、色彩转换,就会显得混乱,甚至令人产生烦躁不安的情绪。11.3.3 避免眩光v光本身是无害的,但是如果光源的亮度极高,或是光源的亮度与背景反差较大时,就会形成眩光。眩光是一种不良的照明现象,会令人感到不舒服,

12、甚至危害人体健康,被称为“眩光污染”。眩光可分为直接眩光和反射眩光。v直接眩光,指高亮度光源直接进入眼球,使人睁不开眼。较为典型的例子是迎面而来的车灯所发出的刺眼光芒,会使眼前白茫茫的一片,什么都看不清楚。v反射眩光,指由光源射到观看对象物时产生的耀眼光。如镜子反射光线进入人眼所带来的不适,也会使人睁不开眼。11.3.4 经济节能v从环境和能源的可持续发展方面来考虑,夜景照明规划应明确提倡节能设计,甚至还应该制定出可参考的经济节能指标。对于人们来说,“绿色”的概念并不陌生,“绿色照明工程”也闻名已久。它是国际上通用的对采用节约能源、保护环境照明系统的形象说法。也就是通过推广高效节能灯,替代白炽

13、灯等低效照明光源,逐步建立起一个经济高效、舒适环保的照明环境。v夜晚照明的时段也应该严格控制。目前,由于管理、设计的疏忽,很多工程的景观灯成了通宵达旦的常明灯。11.3.5 设备安全v这是最后提及但却是最需要关注的。环境照明灯具安装在人们日常生活、娱乐活动的场所,因此,安全防护是第一位的。这就要求环境照明设计必须按照国家或电气行业的有关规范,设有漏电保护和良好的接地系统。在设备选择上必须符合安全防护等级标准,施工中按照规范严格把关,确保电气安全。在有可能发生危险的地段,应做出明显的警示标志。灯具工作时间过长,产生的高温也是安全隐患之一。如广场明亮的地灯常常吸引赤脚的儿童踩踏,造成烫伤。对于地灯

14、之类会产生高温的灯具,可以采取以下几方面的措施有效避免伤害:加装安全防护罩。换用功率低的节能灯。照明效果不变,温度却大大降低。调整地灯的安装位置。最好不要安装在游人经常活动的区域。11.4 绘制园灯v园林灯具的图例非常简单,通常只是由一些规则的几何图形组成。下面以最为常见的一个园灯为例,讲解园灯的绘制方法。其他的图例,读者可以在互联网上下载。11.4.1 绘制草坪灯平面图例v本例中所使用的照明灯具主要是草坪灯。因为它较为低矮,不会阻挡视线。隐匿于花草之中,与整体园林环境相处非常谐调,不会太过于显露。如下:11.4.2 绘制灯柱立面图v本例中并无灯柱,但是为了加强读者的绘图能力,在此特地增加一个

15、实例。下面将新建一个文件,绘制一个简单的灯柱立面图,如下:11.5 总结v目前,我国的园林照明设计尚处在初期发展阶段,必然存在许多问题。如缺少专业设计人才和系统的园林照明技术规范。对于夜景照明中的景物亮度、环境亮度、景观距离等复杂的影响因素,还没有制定出相应的标准。在实际操作中,设计师或施工人员往往只能根据经验进行估计,导致最终效果差强人意。v还有一个必须提及的问题就是光污染。目前,不少地区由于对光线使用不当,一味地加亮、增多灯具,导致整个园林环境、甚至整个城市像是“白昼”。这不但打扰了人们正常的作息时间,甚至还影响了天文观测。另外,强度极高的夜景照明还会干扰动植物的活动规律,破坏了局部生态平衡。
