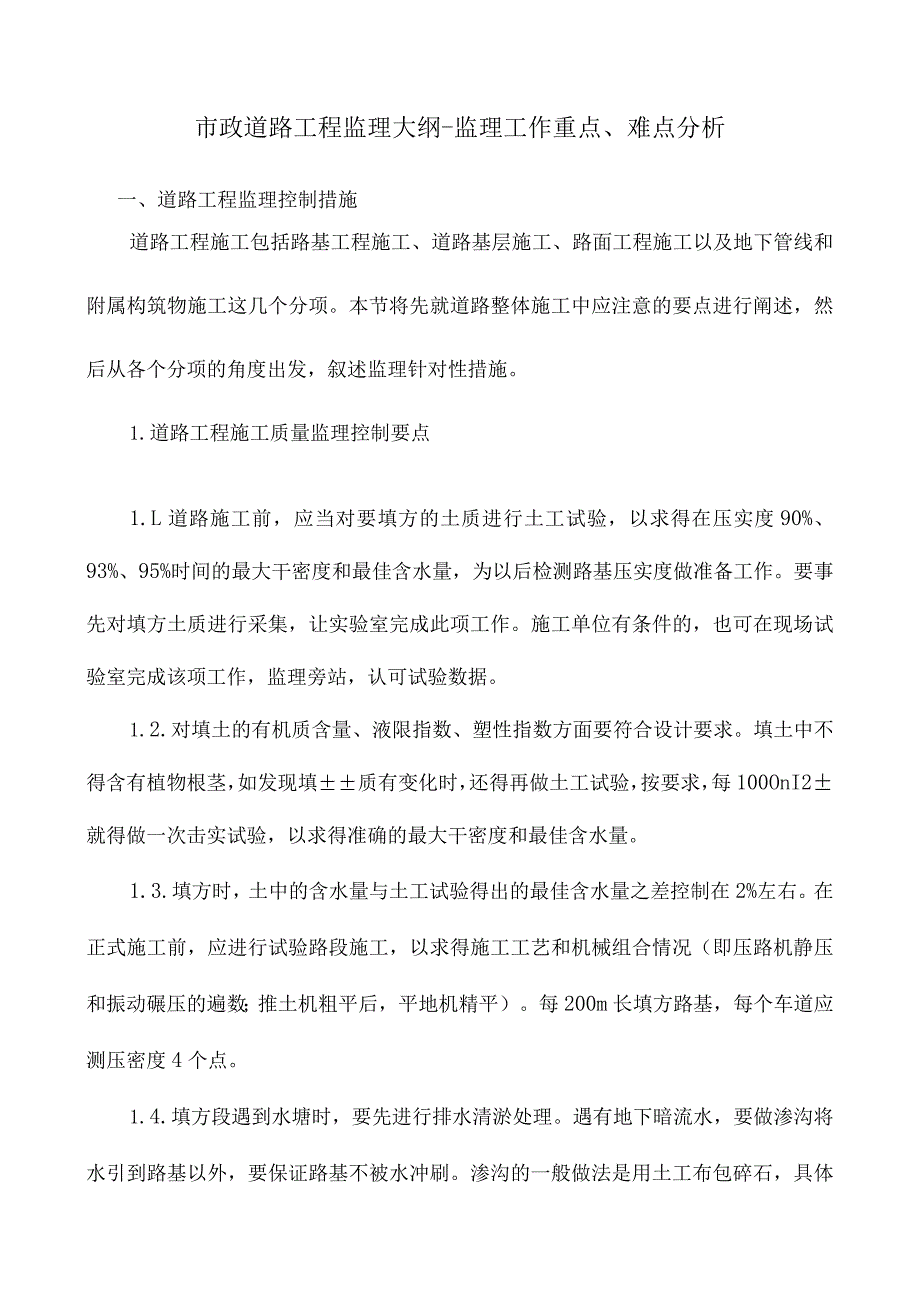

1、市政道路工程监理大纲-监理工作重点、难点分析一、道路工程监理控制措施道路工程施工包括路基工程施工、道路基层施工、路面工程施工以及地下管线和附属构筑物施工这几个分项。本节将先就道路整体施工中应注意的要点进行阐述，然后从各个分项的角度出发，叙述监理针对性措施。1.道路工程施工质量监理控制要点1.L道路施工前，应当对要填方的土质进行土工试验，以求得在压实度90%、93%、95%时间的最大干密度和最佳含水量，为以后检测路基压实度做准备工作。要事先对填方土质进行采集，让实验室完成此项工作。施工单位有条件的，也可在现场试验室完成该项工作，监理旁站，认可试验数据。1.2.对填土的有机质含量、液限指数、塑性指
2、数方面要符合设计要求。填土中不得含有植物根茎，如发现填质有变化时，还得再做土工试验，按要求，每100OnI2就得做一次击实试验，以求得准确的最大干密度和最佳含水量。1.3.填方时，土中的含水量与土工试验得出的最佳含水量之差控制在2%左右。在正式施工前，应进行试验路段施工，以求得施工工艺和机械组合情况（即压路机静压和振动碾压的遍数；推土机粗平后，平地机精平）。每200m长填方路基，每个车道应测压密度4个点。1.4.填方段遇到水塘时，要先进行排水清淤处理。遇有地下暗流水，要做渗沟将水引到路基以外，要保证路基不被水冲刷。渗沟的一般做法是用土工布包碎石，具体施工方法按设计或图集。5.路基在填筑时，每层

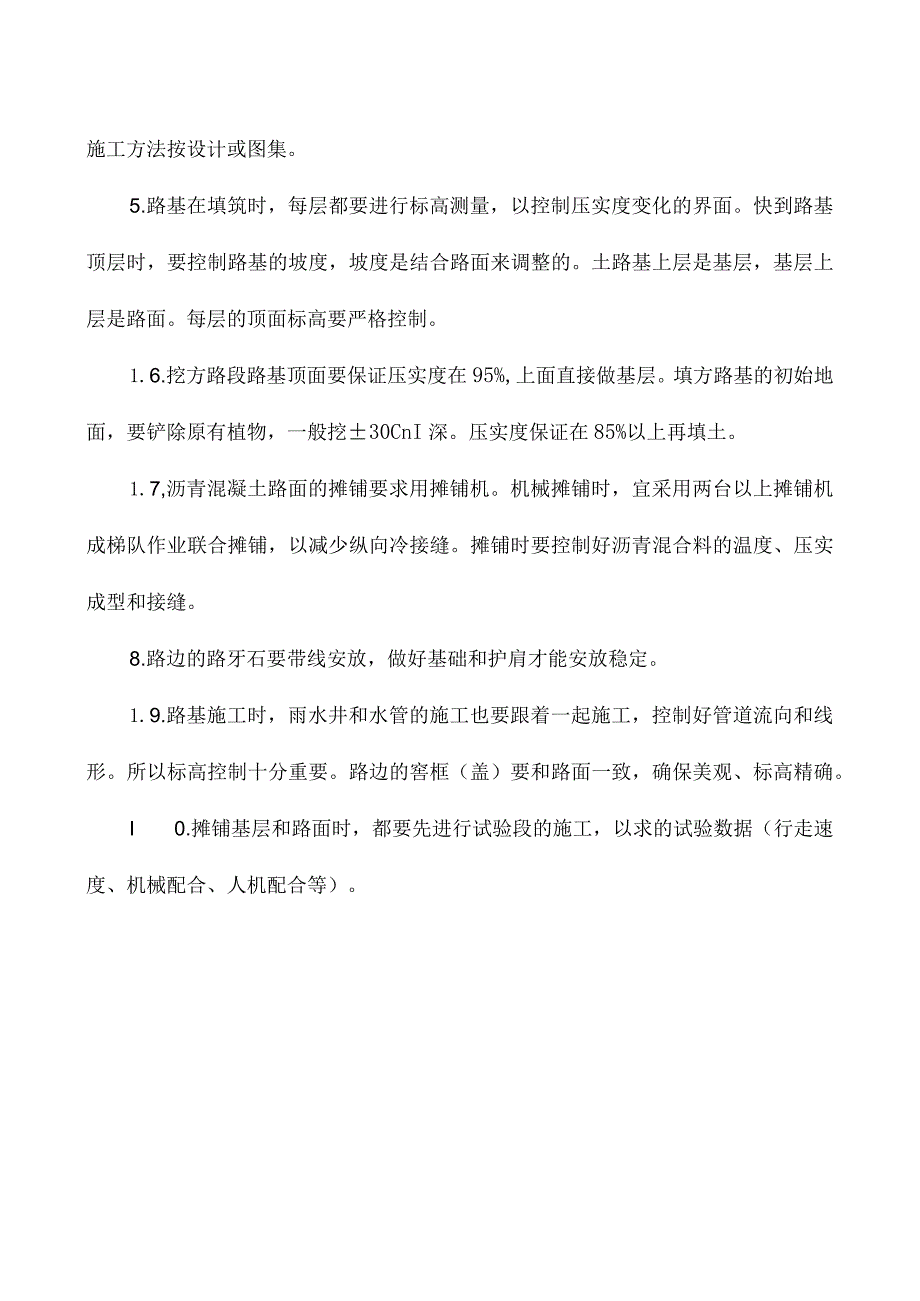

3、都要进行标高测量，以控制压实度变化的界面。快到路基顶层时，要控制路基的坡度，坡度是结合路面来调整的。土路基上层是基层，基层上层是路面。每层的顶面标高要严格控制。1.6.挖方路段路基顶面要保证压实度在95%,上面直接做基层。填方路基的初始地面，要铲除原有植物，一般挖30CnI深。压实度保证在85%以上再填土。1.7,沥青混凝土路面的摊铺要求用摊铺机。机械摊铺时，宜采用两台以上摊铺机成梯队作业联合摊铺，以减少纵向冷接缝。摊铺时要控制好沥青混合料的温度、压实成型和接缝。8.路边的路牙石要带线安放，做好基础和护肩才能安放稳定。1.9.路基施工时，雨水井和水管的施工也要跟着一起施工，控制好管道流向和线形

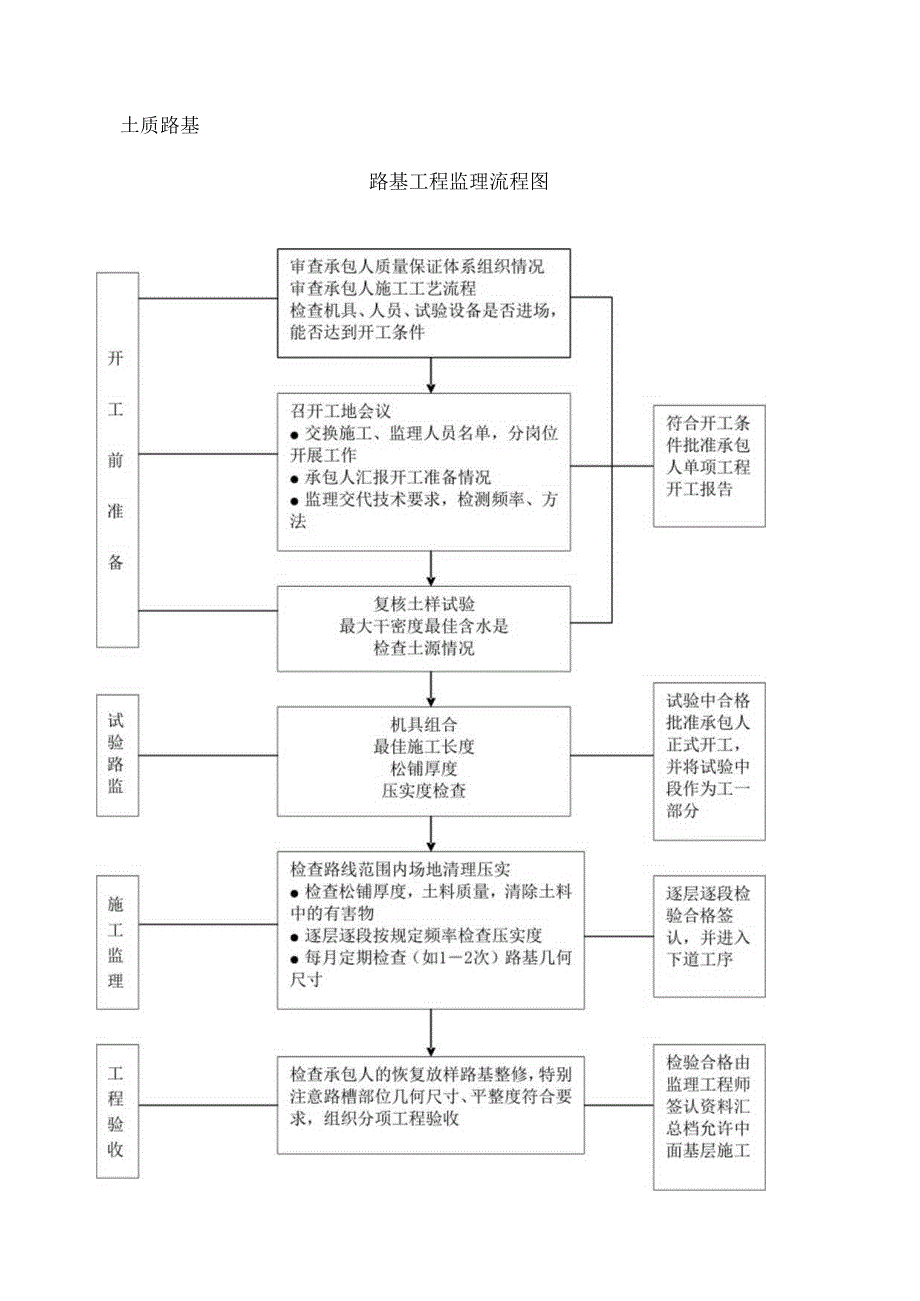

4、。所以标高控制十分重要。路边的窖框（盖）要和路面一致，确保美观、标高精确。I 0.摊铺基层和路面时，都要先进行试验段的施工，以求的试验数据（行走速度、机械配合、人机配合等）。土质路基路基工程监理流程图二、监理工作要点1 .在施工前，监理人员应做好下列工作：(1)监理工程师应根据合同要求，设计文件和图纸规定、有关技术规范，编制适用本工程的沥青混凝土面层施工质量监理工作细则；审核施工单位开工报告、施工方案、质量控制标准、使用材料及沥青混凝土的试验报告等。(2)检查已验收合格的基层及侧石、缘石、雨水井、窖井等附属构筑物的安砌是否符合要求。(3)检查施工机械，如喷布机、摊铺机、压路机及压边机等有关机具
5、性能、规格及试运转情况。(4)检查面层施工作业条件，是否已全部具备和落实。2 .在施工过程中，监理人员应监督检查下列主要内容：1)检查测设的各种测桩是否齐备，控制边线高程、路面高程及平整度。2)检测运至现场沥青混凝土的外观质量、车上温度，不合格拒绝卸料。3)检查摊铺、碾压等各道工序的施工工艺流程。4)控制碾压温度、碾压遍数，碾压密实度及外观质量。5)检查接茬、夯边施工质量。道路面层成型后，应及时对面层外观及外型各部尺寸进行检查，发现问题，及时进行修补，使之符合设计规定，合格签字认可。3 .质量标准、检测频率与方法(I)喷洒粘层油用量应按设计规定,喷洒应在摊铺沥青混凝土前23h进行,喷洒时应均匀
6、一致。(2)沥青混凝土混合料质量及控制温度，应符合下列规定：1)级配组合应满足设计规定的规格；2)外观质量应颜色均匀一致，无花白石子及颗粒离析现象；3)控制温度：运至现场车上温度，石油沥青混合料不得小于120C；煤沥青混合料不得小于110。碾压时温度：石油沥青混合料不应低于100；煤沥青混合料不应低于70。(3)摊铺松厚度应为设计厚度乘以松铺系数,松铺系数:机械为L15L30；人工为L2L4。(4)外观检查与外形尺寸、弯沉值、压实度，应符合沥青混凝土面层质量监理汇总表的规定，见下表1、沥青混凝土面层质量监理汇总表序J-项目质量标准允许误差检验频率检验方法检验程序认可程序备注(mm)范围点数1压
7、实度达100%合格95%2000m2重称质量检验监、承双方选择试验位置，监理在场，试验结果由监2厚度应符合设计规定+20-52000m2重用尺量施工单位试验，并填写报表理工程师书面认可应符合设计规定小于设计规定路156共同选择位置，路202由施工单位检接茬应紧4平整度204见注2测、记录，并填写报表密，平顺、烫缝不应520m路1535宽度应符合设计规定-2040m重用尺量6中线高程2020m1用水准仪测量7横坡10且不大于0.3%20m路宽(m)1568井框与路面的高差5每座重用尺量取最大值9外观检查1、外观表面应平整、坚实、不得有脱落、掉渣、裂缝、推挤、烂边粗细料集中等现象。2、用Iot以上
8、压路机碾压后，不得有明显轮目测监、承双方共同检查，施工单位记录，并填同上7迹。3、面层与路沿石及其他构筑物应接顺，不得有积水现象。写报表注：L标准质量密度采用马歇尔稳定仪或30MPa(300kgcm2)成型法测定；2.测平仪及3m直尺测平整度(任选一种)三、排水管道工程质量监理1 .沟槽开挖沟槽开挖要做好排水工作，防止槽底浸泡。严禁超挖回填，保持基底稳定,严禁槽底长时间暴露和扰动。沟槽开挖允许偏差见表。沟槽开挖允许偏差表序号项目允许偏差(mm)检验频率检验方法范围点数1槽底高程0-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定两井之
9、间6用坡度尺检验，每侧计3点2 .安管、接口监理检查安管前是否清除了基础表面的杂物和积水。抽查管内底高程，抽检“0”型橡胶圈。安装前应要求施工单位对管材质量进行检查：管节尺寸、圆度、外观及内在质量，不得有裂缝和破损。要求逐节量测承口和插口是否匹配。排管应从下游排向上游，承口面向上游。旁站接口的施工，旁站内容：柔性接口，当采用“0”型橡胶圈时，检查橡胶圈质量、安装位置、承插长度等。质量标准及检验方法见表。安管允许偏差表序号项目允许偏差(mm)检验频率检验方法范围点数1中线位移15两井之间2挂中心线用尺量2管内底高程D100Omm10两井之间2用水准仪测量D100Omm+15两井之间2用水准仪测量
10、倒虹吸管30两井之间4用水准仪测量3相邻管内底错D100Omm3两井之间3用尺量D100Omm5两井之间3用尺量注：D100Omm15每座1用水准仪测量5 .闭水试验本工程污水管道、倒虹吸管道，必须作闭水试验。闭水试验在管道回填土前进行。闭水试验必须在管道灌满水后保持24h后进行。闭水试验的水位应为试验段上游管道内顶以上2m。如上游管内顶至检查口的高度小于2m时，闭水试验水位可至井口为止。对渗水量的测定时间不少于30min0闭水试验后，承插管连接处缝隙用水泥砂浆抹堵压光。排水管道闭水试验允许渗水量见表。排水管道闭水试验允许偏差值表序号项目允许偏差检验频率检验方法范围点数1倒虹吸管不大于规定值（详见市政排水管渠工程质量检验评定标准CJJ3-90）每个井段1灌水2其它管道D1500mm每3个井段抽验1段16 .雨水井、支管工程监理控制措施雨水井是汇集路面、地面水流，通过支管进入城市下水管道，用以保证城市道路在雨天正常使用。支管配套雨水井使用。1、监理工作要点根据设计文件和图纸规定，检测井位、支管的定位、定向和高程。检查
