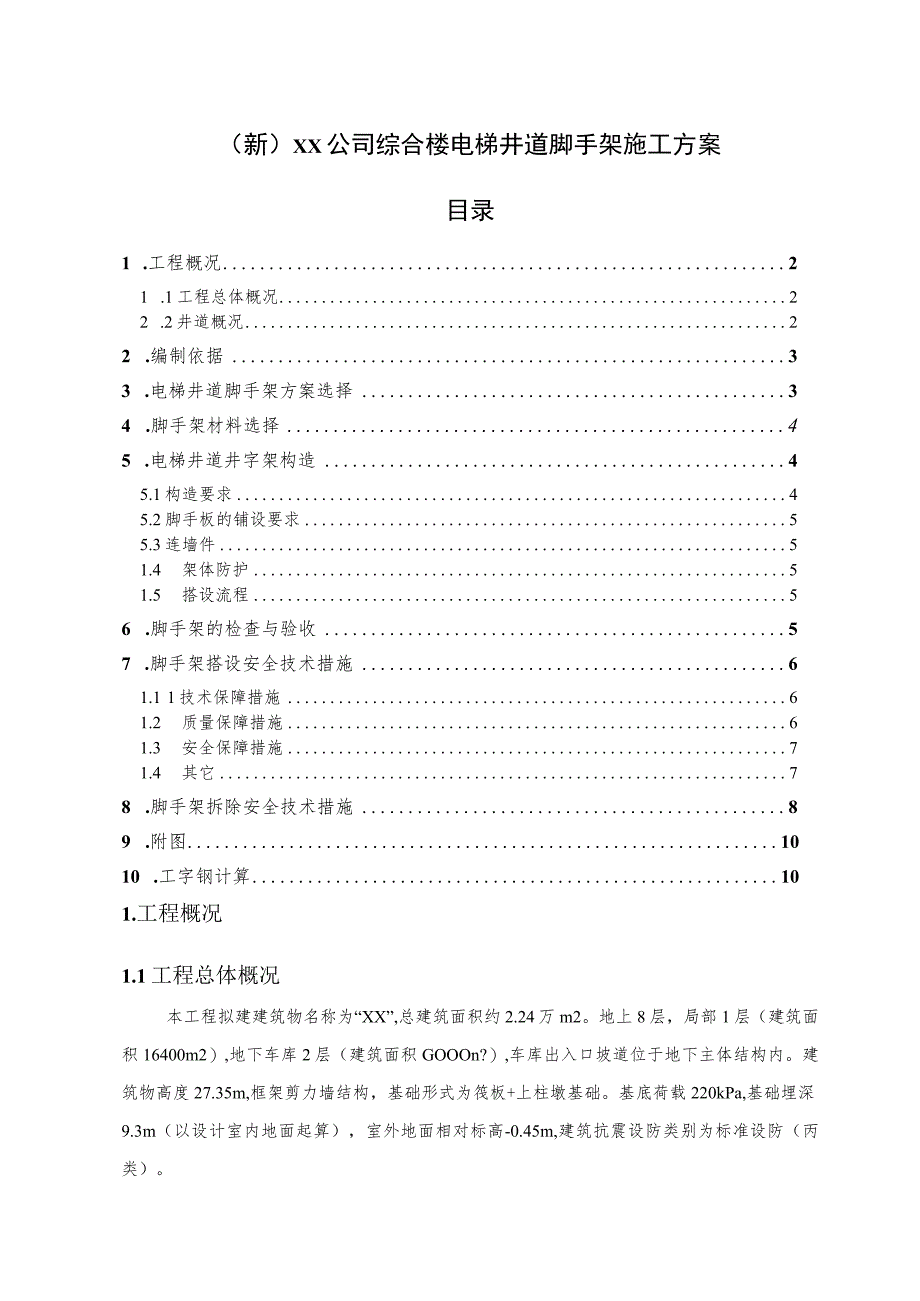

1、（新）XX公司综合楼电梯井道脚手架施工方案目录1 .工程概况21 .1工程总体概况22 .2井道概况22 .编制依据33 .电梯井道脚手架方案选择34 .脚手架材料选择45 .电梯井道井字架构造45.1构造要求45.2脚手板的铺设要求55.3连墙件51.4 架体防护51.5 搭设流程56 .脚手架的检查与验收57 .脚手架搭设安全技术措施61.1 1技术保障措施61.2 质量保障措施61.3 安全保障措施71.4 其它78 .脚手架拆除安全技术措施89 .附图1010 .工字钢计算101.工程概况1.1工程总体概况本工程拟建建筑物名称为“XX”,总建筑面积约2.24万m2。地上8层，局部1层（

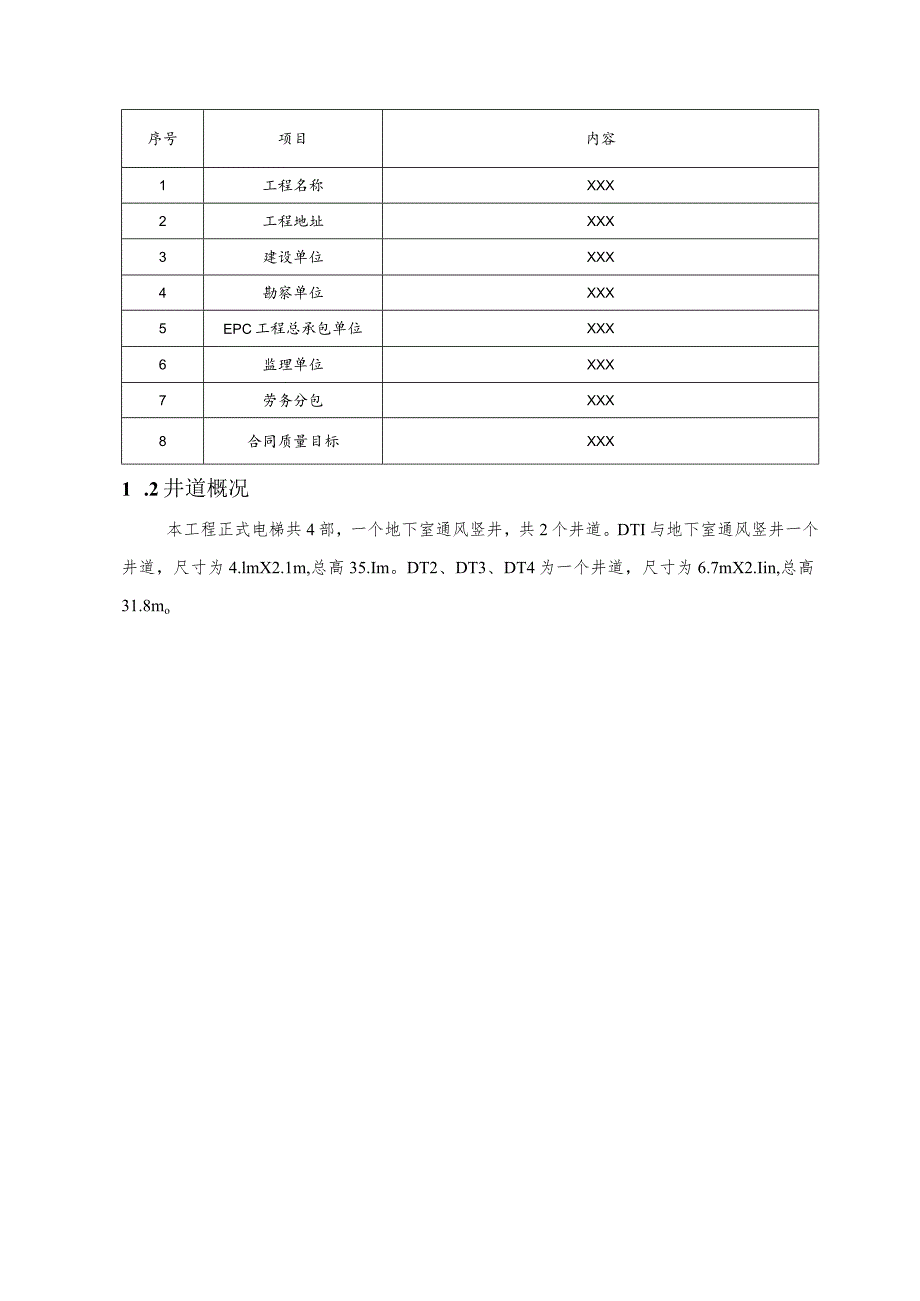

2、建筑面积16400m2）,地下车库2层（建筑面积GOOOn?）,车库出入口坡道位于地下主体结构内。建筑物高度27.35m,框架剪力墙结构，基础形式为筏板+上柱墩基础。基底荷载220kPa,基础埋深9.3m（以设计室内地面起算），室外地面相对标高-0.45m,建筑抗震设防类别为标准设防（丙类）。序号项目内容1工程名称XXX2工程地址XXX3建设单位XXX4勘察单位XXX5EPC工程总承包单位XXX6监理单位XXX7劳务分包XXX8合同质量目标XXX1 .2井道概况本工程正式电梯共4部，一个地下室通风竖井，共2个井道。DTI与地下室通风竖井一个井道，尺寸为4.lmX2.1m,总高35.Im。DT2

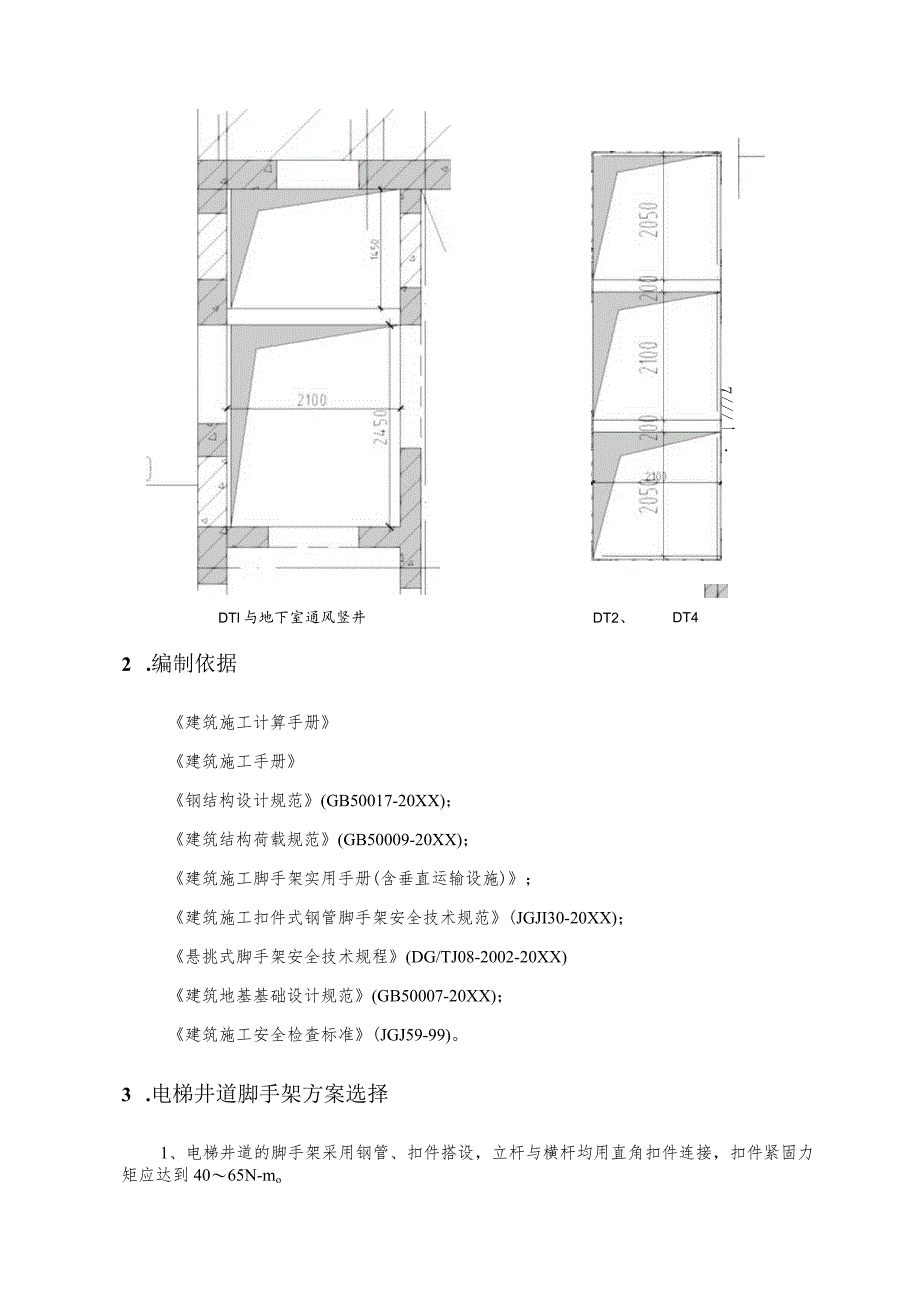

3、、DT3、DT4为一个井道，尺寸为6.7mX2.Iin,总高31.8mo7/一 DTl与地下室通风竖井DT2、DT42 .编制依据建筑施工计算手册建筑施工手册钢结构设计规范(GB50017-20XX)；建筑结构荷载规范(GB50009-20XX)；建筑施工脚手架实用手册(含垂直运输设施)；建筑施工扣件式钢管脚手架安全技术规范(JGJI30-20XX)；悬挑式脚手架安全技术规程(DG/TJ08-2002-20XX)建筑地基基础设计规范(GB50007-20XX)；建筑施工安全检查标准(JGJ59-99)。3 .电梯井道脚手架方案选择1、电梯井道的脚手架采用钢管、扣件搭设，立杆与横杆均用直角扣件连
4、接，扣件紧固力矩应达到4065N-mo2、本工程电梯井道脚手架横杆步距为L6米。每低于楼层面200毫米处架搭一排横杆，横向间距为500mm,满铺木跳板，用铅丝与钢管四点绑扎牢固。3、电梯井道内的设施，必须由脚手架专业人员定期进行检查、保养，发现隐患及时消除。4、每个井道在三层板面设置两根16号工字钢，作三层以上搭设脚手架的基础;施工时将工字钢用中20圆钢倒“U”形卡固定在连梁上，两边伸出电梯井外墙面不小于0.4米，离电梯井内墙面的距离为200mm。工字钢具体布置方式见附图。5、型钢应有产品质量合格证、质量检验报告等质量证明材料。型钢使用前必须进行检查，严禁使用有裂缝、变形的型钢。型钢使用前应进
5、行防锈处理。4 .脚手架材料选择1、钢管落地脚手架，选用外径48mm,壁厚3.5Omnb钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合GB158312006钢管脚手架扣件的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴合面应平整，活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。3、搭设架子前应进行保养，除锈并统一涂色。4、脚手板、脚手片采用符合有关要求。5、使用
6、的安全网必须有产品生产许可证和质量合格证，6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。5 .电梯井道井字架构造5.1构造要求1)-2层2层井道脚手架立杆间距为L6*1.6米呈正方形平面，3层8层井道脚手架立杆根据工字钢间距布置。横杆步距1.6m.2）脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50Omm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。3）落地立杆应设置垫木，工字钢上应设置K）Cm长25短钢筋固定立杆。4）应设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cm左右。5）立杆
7、的垂直偏差应控制在不大于架高的1/400。5. 2脚手板的铺设要求满铺脚手板，四个角用61.2mm的镀锌钢丝固定在水平杆上。不能满铺处必须采取有效的防护措施。发现有破损的要及时更换。6. 3连墙件每隔两步在横杆主节点处对称对顶至侧墙或连梁，作为井道脚手架的连墙件。7. 4架体防护1）脚手架施工层立杆与建筑物之间应采用脚手板或多层板进行封闭。2）施工层以下每隔4步（两层）设一道水平兜网，最下面一道采用双层兜网，层间间距500mmO3）每隔4步（两层）用脚手板满铺硬质防护进行封闭。可与水平兜网错层布置。5. 5搭设流程6. 5.1-2层2层工艺流程：材料配备一定位设置通长脚手板、底座一纵向扫地杆f
8、立杆一横向扫地杆一横杆一铺脚手板一连墙件一扎防护栏杆一扎安全网。7. 5.238层工艺流程：材料配备f设置工字钢f纵向扫地杆一立杆f横向扫地杆一横杆一铺脚手板一连墙件一扎防护栏杆一扎安全网。8. 脚手架的检查与验收1、脚手架必须由持有效上岗证的专业技术人员搭设；2、进行分段验收和检查，发现有不符合要求的应迅速整改，并追究责任；3、井道脚手架分段验收应严格参照建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（2002年版）第八节及JGJ59-99中”落地式外脚手架检查评分表，和悬挑式脚手架安全技术规程DG/TJ08-2002-2006（P19）附录A“悬挑式脚手架安装质量检验项目、要求
9、和方法”中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员筌证，方能交付使用。9. 脚手架搭设安全技术措施10. 1技术保障措施1）架子搭设完毕，用合格安全兜网铺于架子的底部。从二层楼面起张设，往上每隔四层设置一道，安全网必须完好无损、牢固可靠。2）钢管与扣件进场前应经过检查挑选，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65Nm之间。3）架子搭设高度随楼层施工高度同步跟进；架子搭设完毕后由项目部安全负责人与技术负责人对整个脚手架进行验收检查，验收合格后方可投入使用。4）脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在
10、架子上擅自拆除与搭设脚手架各构件。使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。11. 2质量保障措施1 ）操作人员作业前必须进行岗位技术培训与安全教育。2）安全技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。3）脚手架必须严格依据本施工组织设计进行搭设，搭设时，安全人员必须在现场监督搭设情况，保证搭设质量达到设计要求。4）脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。7 .3安全保障措施1）操作人员必须持有登高作业操作证方可上岗。2）架子在搭设（拆卸）过程要做到文明作业，不得从架子上掉落
11、工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。3）在架子上施工的各工种作业人中应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。4）雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。5）应设专人负责对脚手架进行经常检查和保修。在下列情况下，必须对脚手架进行检查在六级大风和大雨后停用超过二个月，复工前。检查保修项目各主节点处各杆件的安装、连墙件等构造是否符合施工组织设计的要求；扣件螺丝是否松动；安全防护措施是否符合要求。8 .4其它（1）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，
12、确保施工安全。（2）脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹卷、塑料卷混用。（3）脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。（4）井道脚手架仅作为围护之用，严禁任何建筑材料堆放其上，确保较大安全储备。（5）当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。（6）各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。(7)电梯井架搭设完后，必须经搭设、使用单位的施工技术、安全负责人共同验收，合格后签字，方准交付使用。(8)架子交付使用后任何人不得擅自拆改，因安装需要局部拆改时，必须经主管工长同意，由架子工负责拆改。(9)电梯井架每步至少
13、铺2/3的脚手板，所留的上人孔道要相互错开，留孔一侧要搭设一道护身栏杆。脚手板铺好后，必须固定，不准任意移动。(IO)电梯井道防护安全网不得任意拆除，待安装电梯搭设脚手架时，每搭到安全网高度时方可拆除。(11)张设安全网及拆除井道内设施时，操作人员必须戴好安全带，挂点必须安全可靠。(12)电梯井道门口在墙体模板拆除后，随即用钢管围护起来，高度L8米，最下面横杆离地200InIn,中间间距不大于400InIn；或用直径18钢筋焊接防护门，防护门钢筋间距不大于20Omm,防护门最低排钢筋离地最少200mm.12. 手架拆除安全技术措施1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报
14、请批准，进行安全技术交底后才准工作。作业计划一般包括：拆架的步.骤和方法、安全措施、材料堆放地点、劳动组织安排等。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，同时设专人指挥，禁止非作业人员进入。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守由上而下，先搭后拆的原则，即先拆栏杆、脚手板、剪斜撑，横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除横杆、斜撑时，应先用手托住中间，再解端头扣。6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。7、拆
15、架时严禁碰撞脚手架附近电源线，以防触电事故。8、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。9、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。10、井道脚手架拆除，要配备良好的通讯装置。12、输送至地面的杆件，应及时按类堆放，整理保养。13、当天离岗时，应及时加固尚未拆除部分，防止存留陞患造成复岗后的人为事故。14、如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。9.附图作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容:每米立杆承受的结构自重标准值(kN/m)；本例为0.1178NGl=0.11819.200=2.261kN(2)脚手板的自重标准值(
