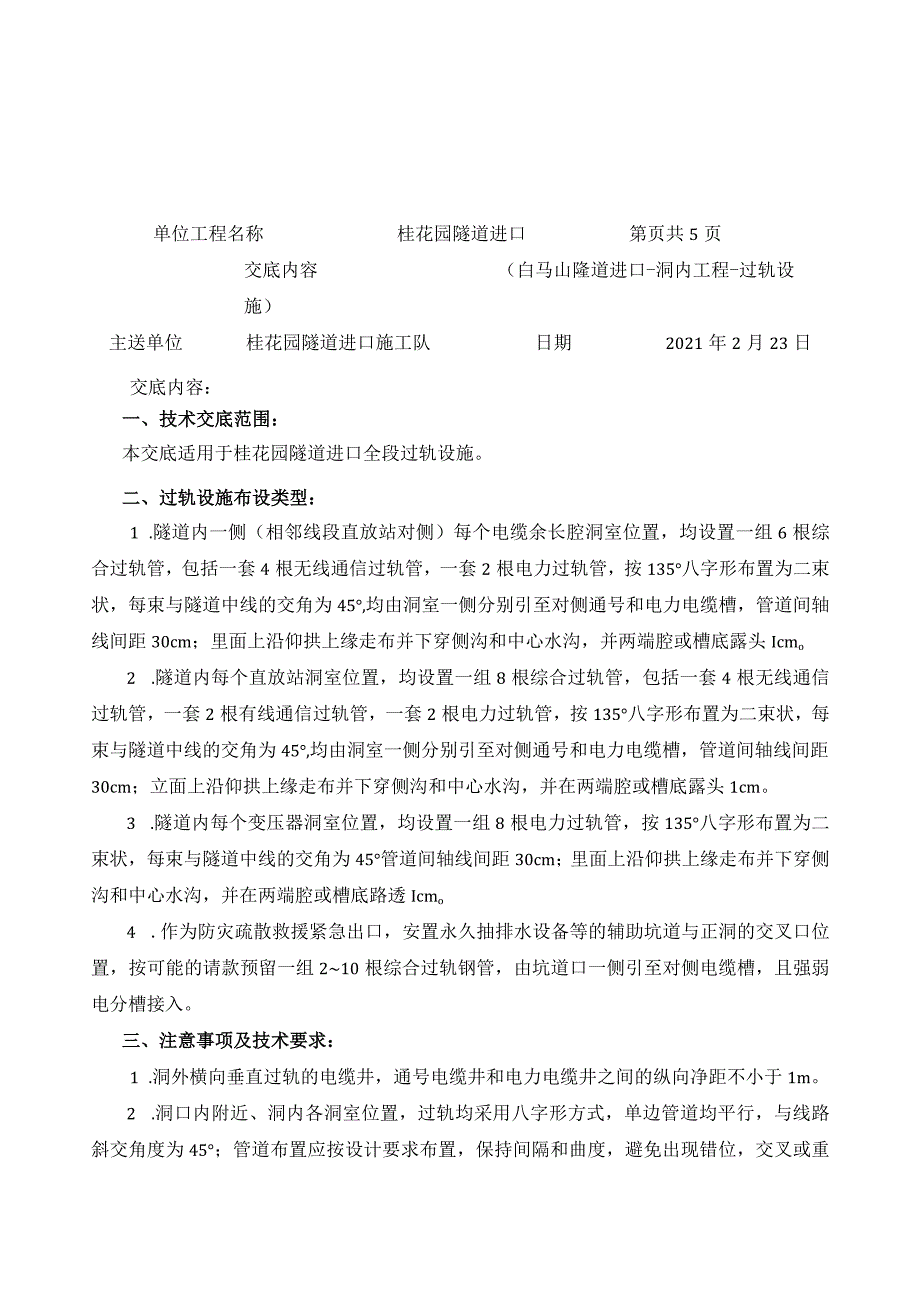

1、单位工程名称桂花园隧道进口第页共5页交底内容（白马山隆道进口-洞内工程-过轨设施）主送单位桂花园隧道进口施工队日期2021年2月23日交底内容：一、技术交底范围：本交底适用于桂花园隧道进口全段过轨设施。二、过轨设施布设类型：1 .隧道内一侧（相邻线段直放站对侧）每个电缆余长腔洞室位置，均设置一组6根综合过轨管，包括一套4根无线通信过轨管，一套2根电力过轨管，按135八字形布置为二束状，每束与隧道中线的交角为45,均由洞室一侧分别引至对侧通号和电力电缆槽，管道间轴线间距30cm；里面上沿仰拱上缘走布并下穿侧沟和中心水沟，并两端腔或槽底露头Icmo2 .隧道内每个直放站洞室位置，均设置一组8根综合
2、过轨管，包括一套4根无线通信过轨管，一套2根有线通信过轨管，一套2根电力过轨管，按135八字形布置为二束状，每束与隧道中线的交角为45,均由洞室一侧分别引至对侧通号和电力电缆槽，管道间轴线间距30cm；立面上沿仰拱上缘走布并下穿侧沟和中心水沟，并在两端腔或槽底露头1cm。3 .隧道内每个变压器洞室位置，均设置一组8根电力过轨管，按135八字形布置为二束状，每束与隧道中线的交角为45管道间轴线间距30cm；里面上沿仰拱上缘走布并下穿侧沟和中心水沟，并在两端腔或槽底路透Icmo4 .作为防灾疏散救援紧急出口，安置永久抽排水设备等的辅助坑道与正洞的交叉口位置，按可能的请款预留一组210根综合过轨钢管
3、，由坑道口一侧引至对侧电缆槽，且强弱电分槽接入。三、注意事项及技术要求：1 .洞外横向垂直过轨的电缆井，通号电缆井和电力电缆井之间的纵向净距不小于1m。2 .洞口内附近、洞内各洞室位置，过轨均采用八字形方式，单边管道均平行，与线路斜交角度为45；管道布置应按设计要求布置，保持间隔和曲度，避免出现错位，交叉或重位冲突情况。单位工程名称桂花园隧道进口第页共5页交底内容（白马山隆道进口-洞内工程-过轨设施）主送单位桂花园隧道进口施工队日期2021年2月23日3 .电力过轨管内径为150,采用HDPE双壁波纹管，壁厚Iomnb环刚度不小于16KNm2。弯曲半径不小于1.0m。其他弱电管道内径为100,

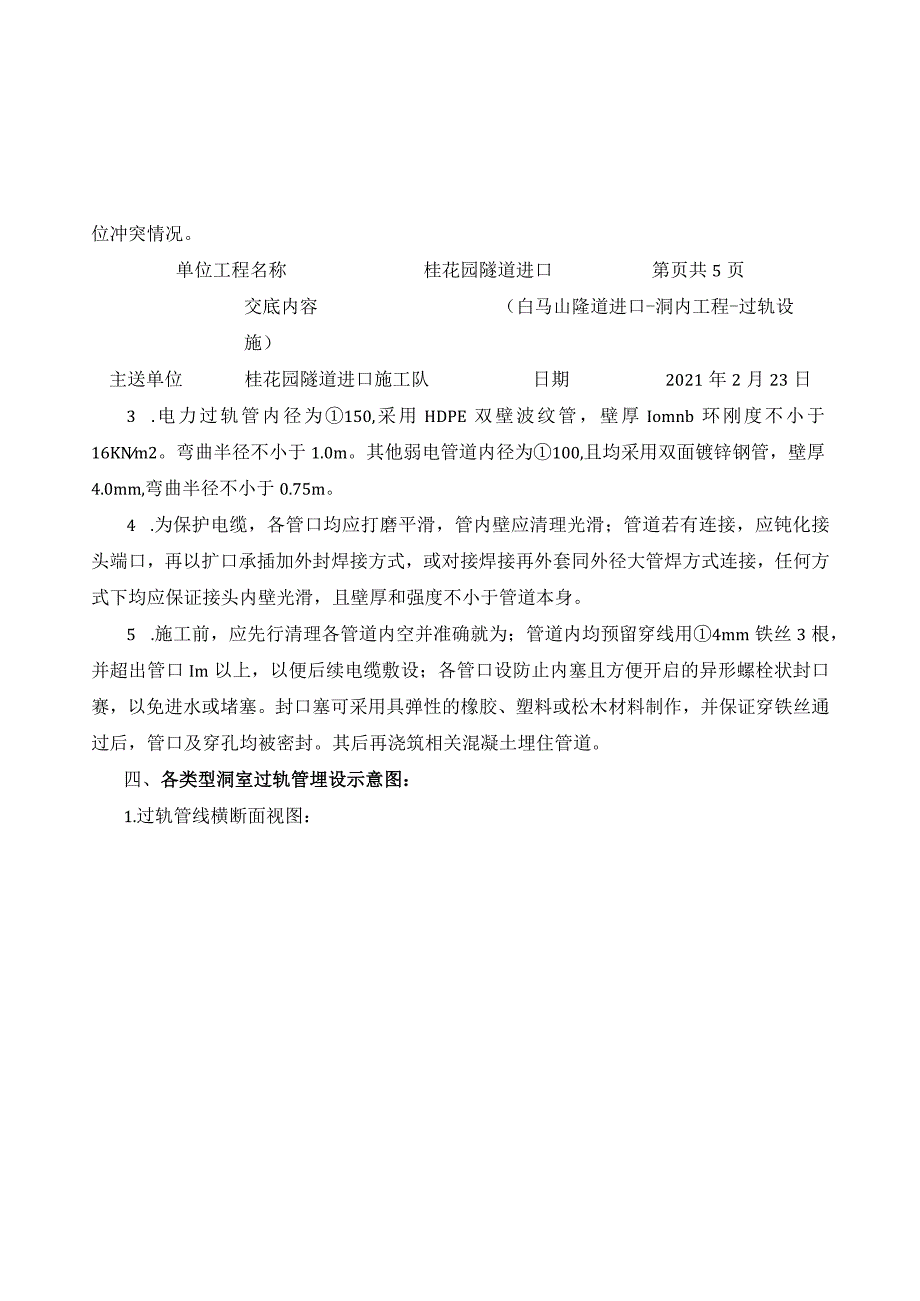

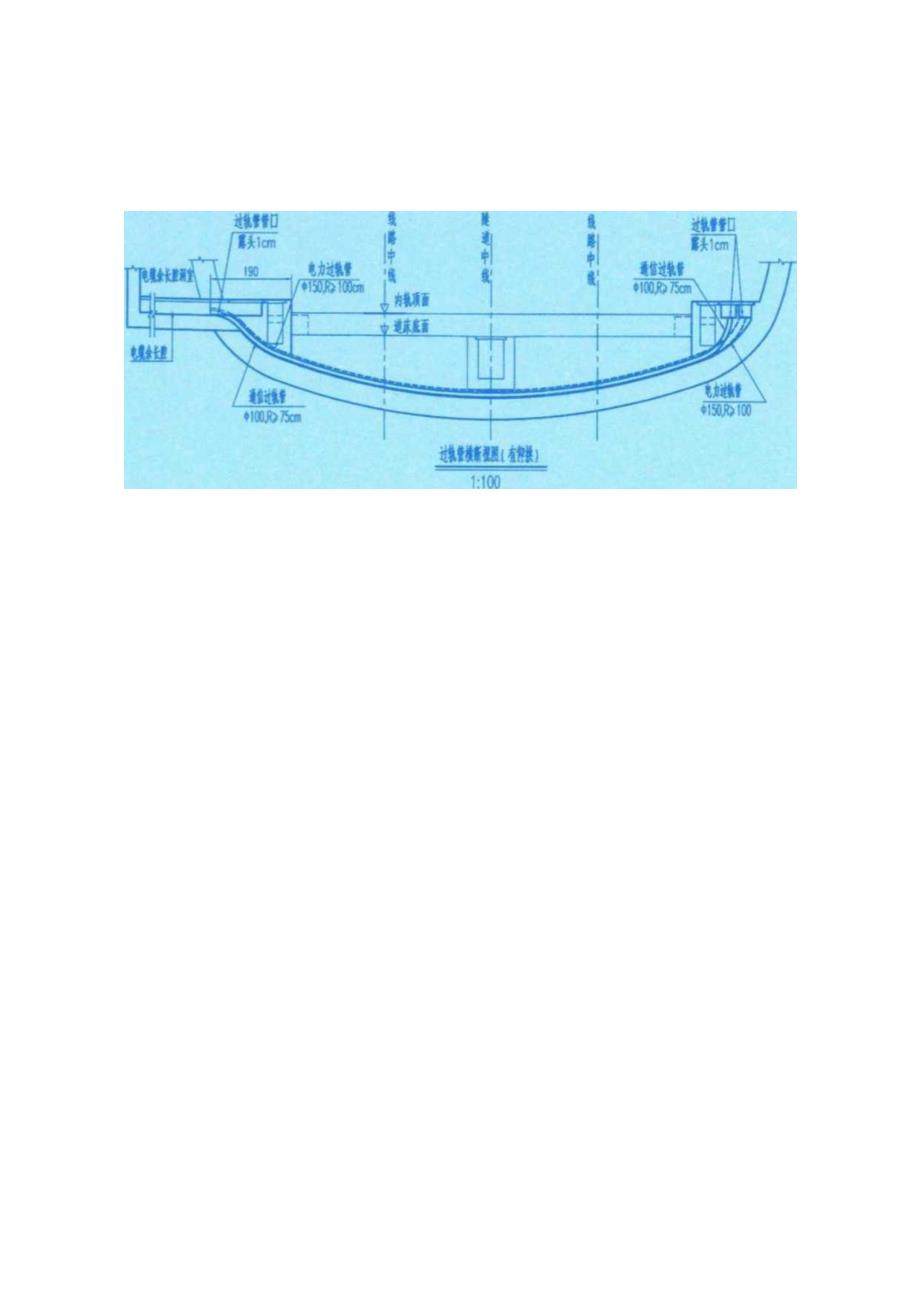

4、且均采用双面镀锌钢管，壁厚4.0mm,弯曲半径不小于0.75m。4 .为保护电缆，各管口均应打磨平滑，管内壁应清理光滑；管道若有连接，应钝化接头端口，再以扩口承插加外封焊接方式，或对接焊接再外套同外径大管焊方式连接，任何方式下均应保证接头内壁光滑，且壁厚和强度不小于管道本身。5 .施工前，应先行清理各管道内空并准确就为；管道内均预留穿线用4mm铁丝3根，并超出管口Im以上，以便后续电缆敷设；各管口设防止内塞且方便开启的异形螺栓状封口赛，以免进水或堵塞。封口塞可采用具弹性的橡胶、塑料或松木材料制作，并保证穿铁丝通过后，管口及穿孔均被密封。其后再浇筑相关混凝土埋住管道。四、各类型洞室过轨管埋设示意
5、图：1.过轨管线横断面视图：交底内容（白马山隧道进口-洞内工程-过轨设施）主送单位桂花园隧道进口施工队日期2021年2月23日单位工程名称桂花园隧道进口第页共5页2.电缆余长腔过轨设施平面布置图:prIr-H-IJl丑tun-、一IIllhlllI：；:；Jfc*|*|Ii/彳E1.LlINL单位工程名称桂花园隧道进口第页共5页交底内容（白马山隧道进口-洞内工程-过轨设施）主送单位桂花园隧道进口施工队日期2021年2月23日4.变压器洞室过轨设施平面布置图:编制:复核:签收:三级技术交底记录工程名称桂花园隧道进口过轨设施交底编号020交底部位及范围桂花园唯道进口-洞内工程-过轨设施交底时间20
6、21年2月23日交底地点施工驻地交底主要内容及事项1、技术交底范围；2、过轨设施布设类型；3、注意事项及技术要求；4、各类型洞室过轨管埋设示意图；交底组织人交底人接受交底人员单位、部门或工种签名单位、部门或工种签名结果L对交底内容理解程度。口完全理解基本理解口没有理解2.交底文件签收。口交底书口施组口专项方案其它接受交底单位或部门负责人（代表）签字：注：1.交底书等应与此表一起签字、留存。2.签收人员均视为理解交底内容。若超过一半的人员没有理解时需填写“没有理解”，需重新组织交底；没有“完全理解”但是有超过一半人员理解时需填写“基本理解”，由接受交底单位负责人向未能理解的人员进行二次交底，并将重新交底的签收记录交项目部留存。
