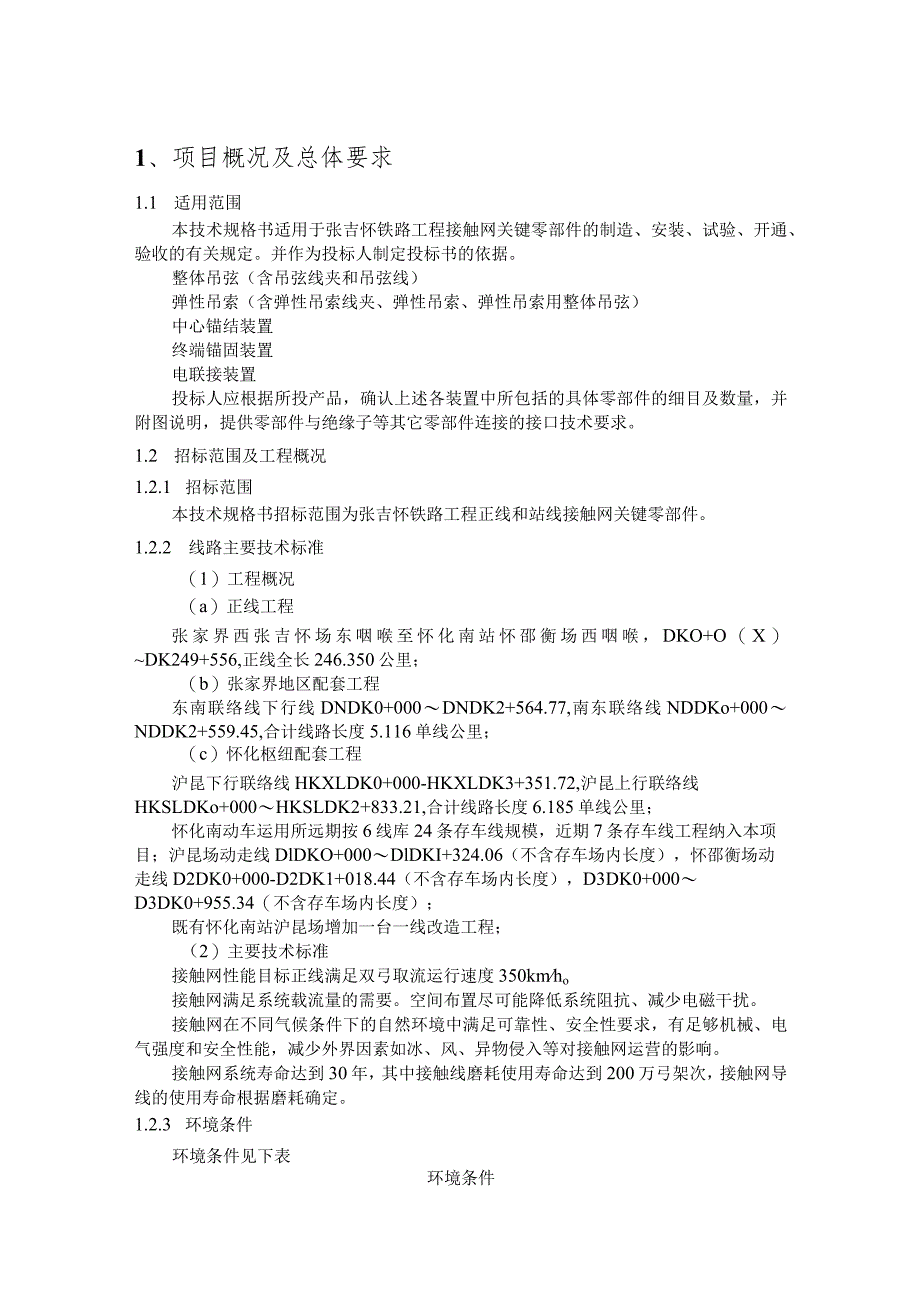

25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第1页
第1页 / 共8页

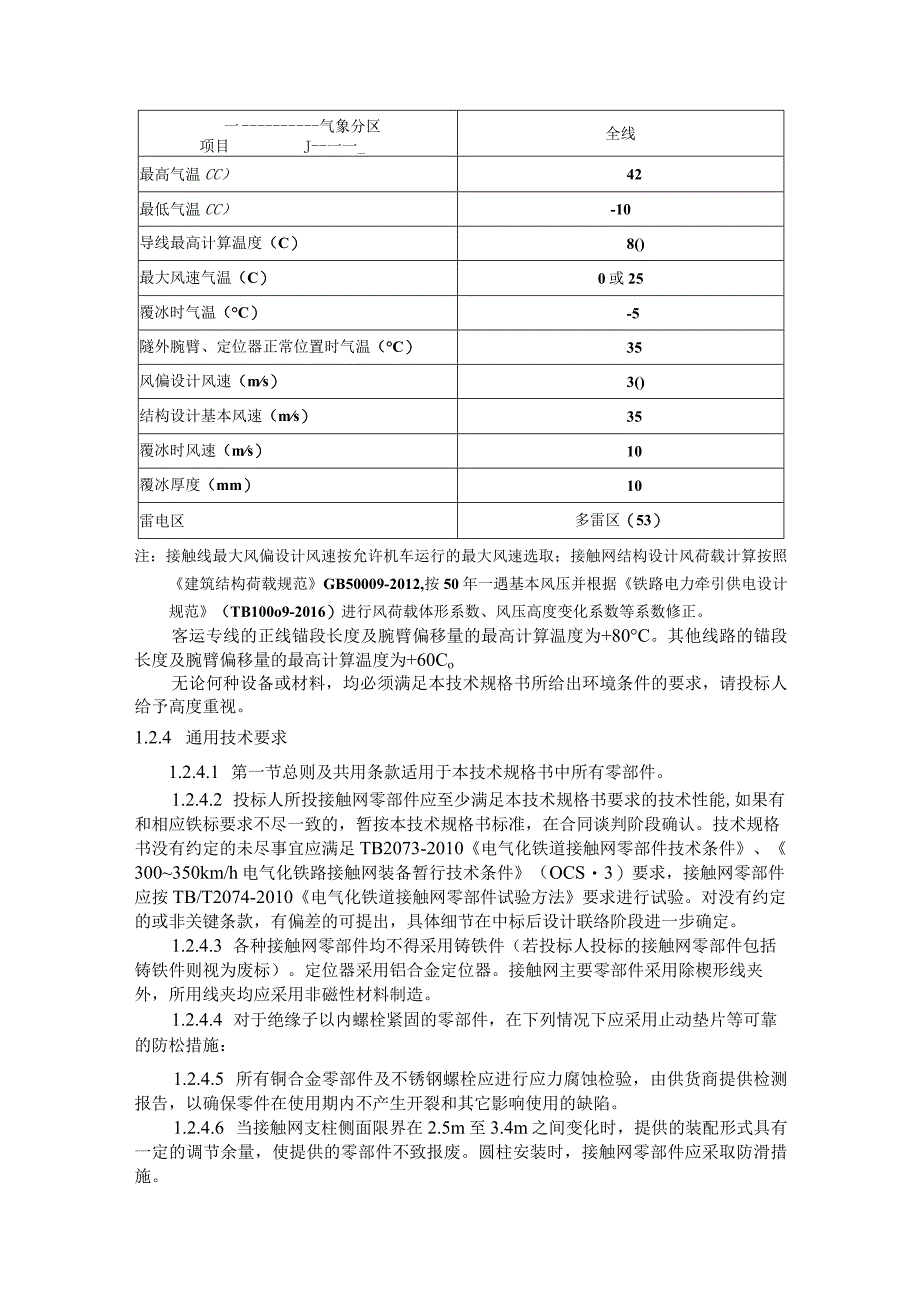

25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第2页
第2页 / 共8页

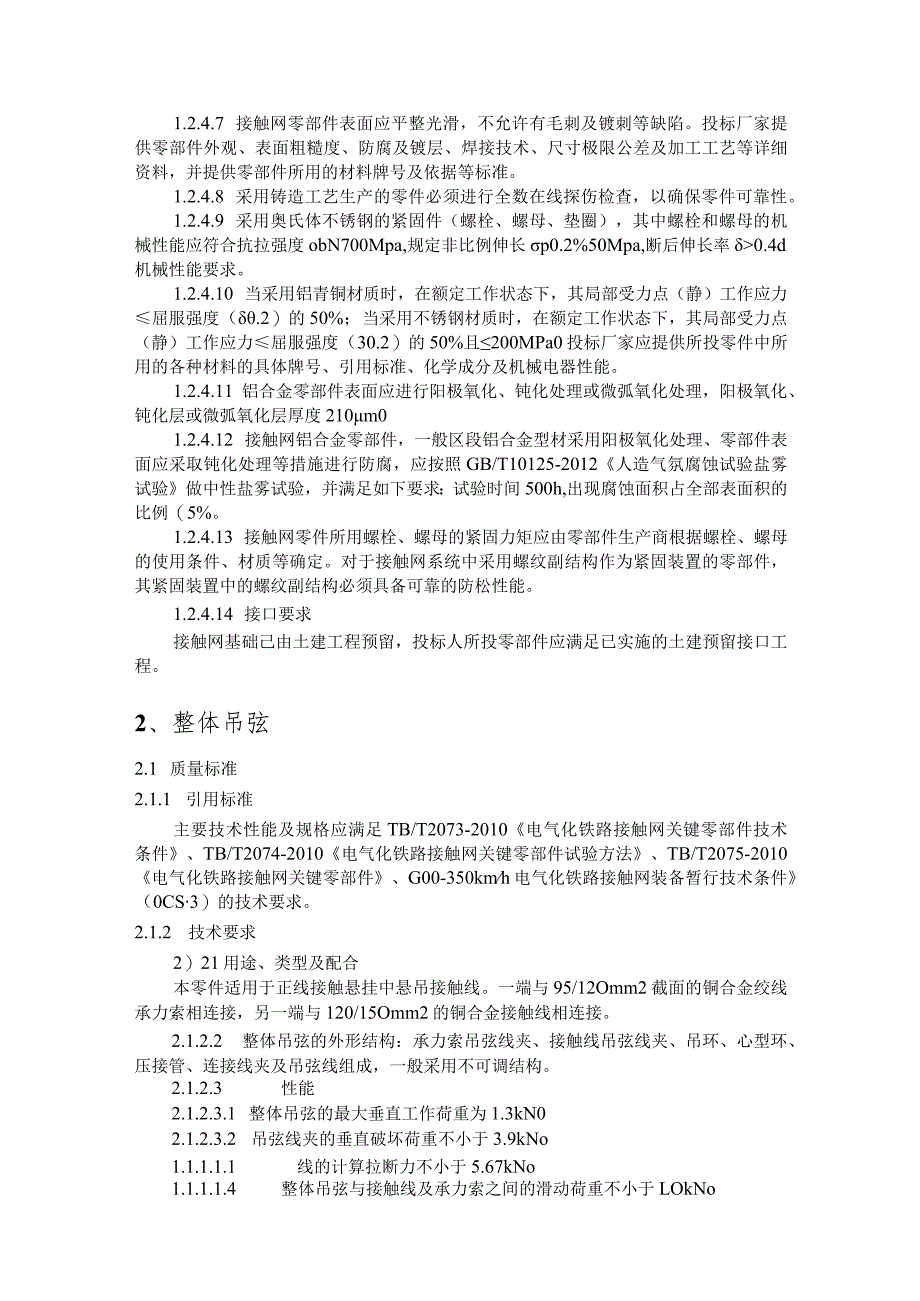

25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第3页
第3页 / 共8页
25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第4页
第4页 / 共8页
25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第5页
第5页 / 共8页
25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第6页
第6页 / 共8页
25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第7页
第7页 / 共8页
25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx》由会员分享,可在线阅读,更多相关《25.材料-标准化采购文件-接触网悬吊、连接、锚固零部件.docx(8页珍藏版)》请在第壹文秘上搜索。

1、1、项目概况及总体要求1.1 适用范围本技术规格书适用于张吉怀铁路工程接触网关键零部件的制造、安装、试验、开通、验收的有关规定。并作为投标人制定投标书的依据。整体吊弦(含吊弦线夹和吊弦线)弹性吊索(含弹性吊索线夹、弹性吊索、弹性吊索用整体吊弦)中心锚结装置终端锚固装置电联接装置投标人应根据所投产品,确认上述各装置中所包括的具体零部件的细目及数量,并附图说明,提供零部件与绝缘子等其它零部件连接的接口技术要求。1.2 招标范围及工程概况1.2.1 招标范围本技术规格书招标范围为张吉怀铁路工程正线和站线接触网关键零部件。1.2.2 线路主要技术标准(1)工程概况(a)正线工程张家界西张吉怀场东咽喉至

2、怀化南站怀邵衡场西咽喉,DKO+O(X)DK249+556,正线全长246.350公里;(b)张家界地区配套工程东南联络线下行线DNDK0+000DNDK2+564.77,南东联络线NDDKo+000NDDK2+559.45,合计线路长度5.116单线公里;(c)怀化枢纽配套工程沪昆下行联络线HKXLDK0+000-HKXLDK3+351.72,沪昆上行联络线HKSLDKo+000HKSLDK2+833.21,合计线路长度6.185单线公里;怀化南动车运用所远期按6线库24条存车线规模,近期7条存车线工程纳入本项目;沪昆场动走线DlDKO+000DlDKI+324.06(不含存车场内长度),怀

3、邵衡场动走线D2DK0+000-D2DK1+018.44(不含存车场内长度),D3DK0+000D3DK0+955.34(不含存车场内长度);既有怀化南站沪昆场增加一台一线改造工程;(2)主要技术标准接触网性能目标正线满足双弓取流运行速度350kmho接触网满足系统载流量的需要。空间布置尽可能降低系统阻抗、减少电磁干扰。接触网在不同气候条件下的自然环境中满足可靠性、安全性要求,有足够机械、电气强度和安全性能,减少外界因素如冰、风、异物侵入等对接触网运营的影响。接触网系统寿命达到30年,其中接触线磨耗使用寿命达到200万弓架次,接触网导线的使用寿命根据磨耗确定。1.2.3 环境条件环境条件见下表

4、环境条件一气象分区项目J-一一_全线最高气温CC)42最低气温CC)-10导线最高计算温度(C)8()最大风速气温(C)0或25覆冰时气温(C)-5隧外腕臂、定位器正常位置时气温(C)35风偏设计风速(ms)3()结构设计基本风速(ms)35覆冰时风速(ms)10覆冰厚度(mm)10雷电区多雷区(53)注:接触线最大风偏设计风速按允许机车运行的最大风速选取;接触网结构设计风荷载计算按照建筑结构荷载规范GB50009-2012,按50年一遇基本风压并根据铁路电力牵引供电设计规范(TB100o9-2016)进行风荷载体形系数、风压高度变化系数等系数修正。客运专线的正线锚段长度及腕臂偏移量的最高计算

5、温度为+80C。其他线路的锚段长度及腕臂偏移量的最高计算温度为+60Co无论何种设备或材料,均必须满足本技术规格书所给出环境条件的要求,请投标人给予高度重视。1.2.4 通用技术要求1.2.4.1 第一节总则及共用条款适用于本技术规格书中所有零部件。1.2.4.2 投标人所投接触网零部件应至少满足本技术规格书要求的技术性能,如果有和相应铁标要求不尽一致的,暂按本技术规格书标准,在合同谈判阶段确认。技术规格书没有约定的未尽事宜应满足TB2073-2010电气化铁道接触网零部件技术条件、300350km/h电气化铁路接触网装备暂行技术条件(OCS3)要求,接触网零部件应按TB/T2074-2010

6、电气化铁道接触网零部件试验方法要求进行试验。对没有约定的或非关键条款,有偏差的可提出,具体细节在中标后设计联络阶段进一步确定。1.2.4.3 各种接触网零部件均不得采用铸铁件(若投标人投标的接触网零部件包括铸铁件则视为废标)。定位器采用铝合金定位器。接触网主要零部件采用除楔形线夹外,所用线夹均应采用非磁性材料制造。1.2.4.4 对于绝缘子以内螺栓紧固的零部件,在下列情况下应采用止动垫片等可靠的防松措施:1.2.4.5 所有铜合金零部件及不锈钢螺栓应进行应力腐蚀检验,由供货商提供检测报告,以确保零件在使用期内不产生开裂和其它影响使用的缺陷。1.2.4.6 当接触网支柱侧面限界在2.5m至3.4

7、m之间变化时,提供的装配形式具有一定的调节余量,使提供的零部件不致报废。圆柱安装时,接触网零部件应采取防滑措施。1.2.4.7 接触网零部件表面应平整光滑,不允许有毛刺及镀刺等缺陷。投标厂家提供零部件外观、表面粗糙度、防腐及镀层、焊接技术、尺寸极限公差及加工工艺等详细资料,并提供零部件所用的材料牌号及依据等标准。1.2.4.8 采用铸造工艺生产的零件必须进行全数在线探伤检查,以确保零件可靠性。1.2.4.9 采用奥氏体不锈钢的紧固件(螺栓、螺母、垫圈),其中螺栓和螺母的机械性能应符合抗拉强度obN700Mpa,规定非比例伸长p0.2%50Mpa,断后伸长率0.4d机械性能要求。1.2.4.10

8、 当采用铝青铜材质时,在额定工作状态下,其局部受力点(静)工作应力屈服强度(.2)的50%;当采用不锈钢材质时,在额定工作状态下,其局部受力点(静)工作应力屈服强度(30.2)的50%且200MPa0投标厂家应提供所投零件中所用的各种材料的具体牌号、引用标准、化学成分及机械电器性能。1.2.4.11 铝合金零部件表面应进行阳极氧化、钝化处理或微弧氧化处理,阳极氧化、钝化层或微弧氧化层厚度210m01.2.4.12 接触网铝合金零部件,一般区段铝合金型材采用阳极氧化处理、零部件表面应采取钝化处理等措施进行防腐,应按照GB/T10125-2012人造气氛腐蚀试验盐雾试验做中性盐雾试验,并满足如下要

9、求:试验时间500h,出现腐蚀面积占全部表面积的比例(5%。1.2.4.13 接触网零件所用螺栓、螺母的紧固力矩应由零部件生产商根据螺栓、螺母的使用条件、材质等确定。对于接触网系统中采用螺纹副结构作为紧固装置的零部件,其紧固装置中的螺纹副结构必须具备可靠的防松性能。1.2.4.14 接口要求接触网基础己由土建工程预留,投标人所投零部件应满足已实施的土建预留接口工程。2、整体吊弦2.1 质量标准2.1.1 引用标准主要技术性能及规格应满足TB/T2073-2010电气化铁路接触网关键零部件技术条件、TB/T2074-2010电气化铁路接触网关键零部件试验方法、TB/T2075-2010电气化铁路

10、接触网关键零部件、G00-350kmh电气化铁路接触网装备暂行技术条件(0CS3)的技术要求。2.1.2 技术要求2)21用途、类型及配合本零件适用于正线接触悬挂中悬吊接触线。一端与95/12Omm2截面的铜合金绞线承力索相连接,另一端与120/15Omm2的铜合金接触线相连接。2.1.2.2 整体吊弦的外形结构:承力索吊弦线夹、接触线吊弦线夹、吊环、心型环、压接管、连接线夹及吊弦线组成,一般采用不可调结构。2.1.2.3 性能2.1.2.3.1 整体吊弦的最大垂直工作荷重为1.3kN02.1.2.3.2 吊弦线夹的垂直破坏荷重不小于3.9kNo1.1.1.1.1 线的计算拉断力不小于5.67

11、kNo1.1.1.1.4 整体吊弦与接触线及承力索之间的滑动荷重不小于LOkNo1.1.1.1.5 吊弦线与钳压管之间压接后的滑动荷重不小于3.9kNo1.1.1.1.6 吊弦线夹中螺栓的紧固力矩为25Nm32Nm01.1.1.1.7 接触线吊弦线夹应与最大行车速度200kmh350kmh的受电弓良好配合,左右偏转30。时不应打弓。1.1.1.1.8 为防止电流灼伤吊弦,吊弦线与承力索、接触线之间应有可靠的电气连接和防护措施。1.1.1.1.9 抗振动及抗疲劳能力:振动寿命不小于200万次,疲劳寿命不小于50万次。1.1.1.1.10 其他力学性能应满足TB/T2075-2010中相关要求。2

12、.1.2.4 材料2.1.2.4.1 吊弦线按TB/T3U1-2017,采用牌号为JTMHIo整绳反复弯曲次数大于或等于120次的铜合金绞线。提高绞线的耐疲劳性能,绞线整体反复弯曲次数:断丝不小于120次,断1股不小于200次,全断开不小于300次。2.1.2.4.2 吊环、接触线及承力索吊弦线夹本体采用牌号为CUNi2Si的铜银硅合金带材。2.1.2.4.3 钳压管、连接线夹均按GB/T5231-2012,采用牌号为T2的加工铜,其机械性能应符合GB/T2040-2008中M状态的规定。2.1.2.4.4 螺栓按GB/T3098.6-2014,采用组别为A2的奥氏体不锈钢,螺栓性能等级为A2

13、-70级、止动垫圈按GB/T1220-2007,采用牌号为06Crl9Nil0的奥氏体不锈钢。2.1.2.4.5 心型护环按GB/T1220-2007,采用牌号为12CrI8Ni9的奥氏体不锈钢,螺母按GB/T3098.15-2014,采用组别为A2的奥氏体不锈钢,性能等级为A270级。2.1.2.4.6 采用压接管与绞线之间进行压接连接时,压接管压接方式不得采用伤害绞线本体的三点式尖齿形状压接,压接后压接方式对吊弦线的压接强度损伤率不大于5%o2.1.2.4.7 接触线抬升后,接触线吊弦线夹本体不得与心形环处吊弦线接触碰撞。2.1.2.5 制造工艺吊弦线夹本体、吊环及心型护环应采用冲压成形工

14、艺制造。压接管、连接线夹与吊弦线之间采用压接力可控的液压装置压接。3、弹性吊索装置3.1 质量标准3.1.1 引用标准主要技术性能及规格应满足TB/T2073-2010电气化铁路接触网关键零部件技术条件、TB/T2074-2010电气化铁路接触网关键零部件试验方法、TB/T2075-2010电气化铁路接触网关键零部件、3OO35Okm/h电气化铁路接触网装备暂行技术条件(OCS-3)的技术要求。3.1.2 技术要求3.1.2.1 用途与配合弹性吊索装置用于缩小跨中和悬挂点之间导线的弹性差。3.1.2.2 弹性吊索装置的组成:由弹性吊索线夹、弹性吊索、弹性吊索用整体吊弦组成。3.123弹性吊索装

15、置的性能要求a)弹性吊索工作荷重应不小于3.5kN;b)弹性吊索破坏荷重应不小于10.5kN;c)弹性吊索线夹与弹性吊索及承力索间的滑动荷重应不小于5.25kN;d)抗振动及抗疲劳能力:满足运行条件的要求;e)采用螺栓连接的螺纹副应有止动垫片等可靠的防松措施。f)每处弹性吊索包括弹性吊索线和两端和承力索固定的弹性吊索并沟线夹,其弹性吊索长度暂按照22m报价,待合同谈判或设计联络阶段进行具体值的再确认。3.1.2.4 弹性吊索按TB/T3U1-2017,采用牌号为JTMH35的铜合金绞线。3.125弹性吊索线夹的结构型式、材质及制造工艺与0CS-3中技术条件第2.6.5条承力索中心锚结线夹相同。3.1.2.6弹性吊索用整体吊弦装置的结构型式、材质及制造工艺与本技术条件中整体吊弦装置相同。4、中心锚结装置4.1 质量标准4.1.1 引用标准主要技术性能及规格应满足TB/T2073-2010电气化铁路接触网关键零部件技术条件、TB/T2074-2010电气化铁路接触网关键零部件试验方法、TB/T2075-2010电气化铁路接触网关键零部件、3003
