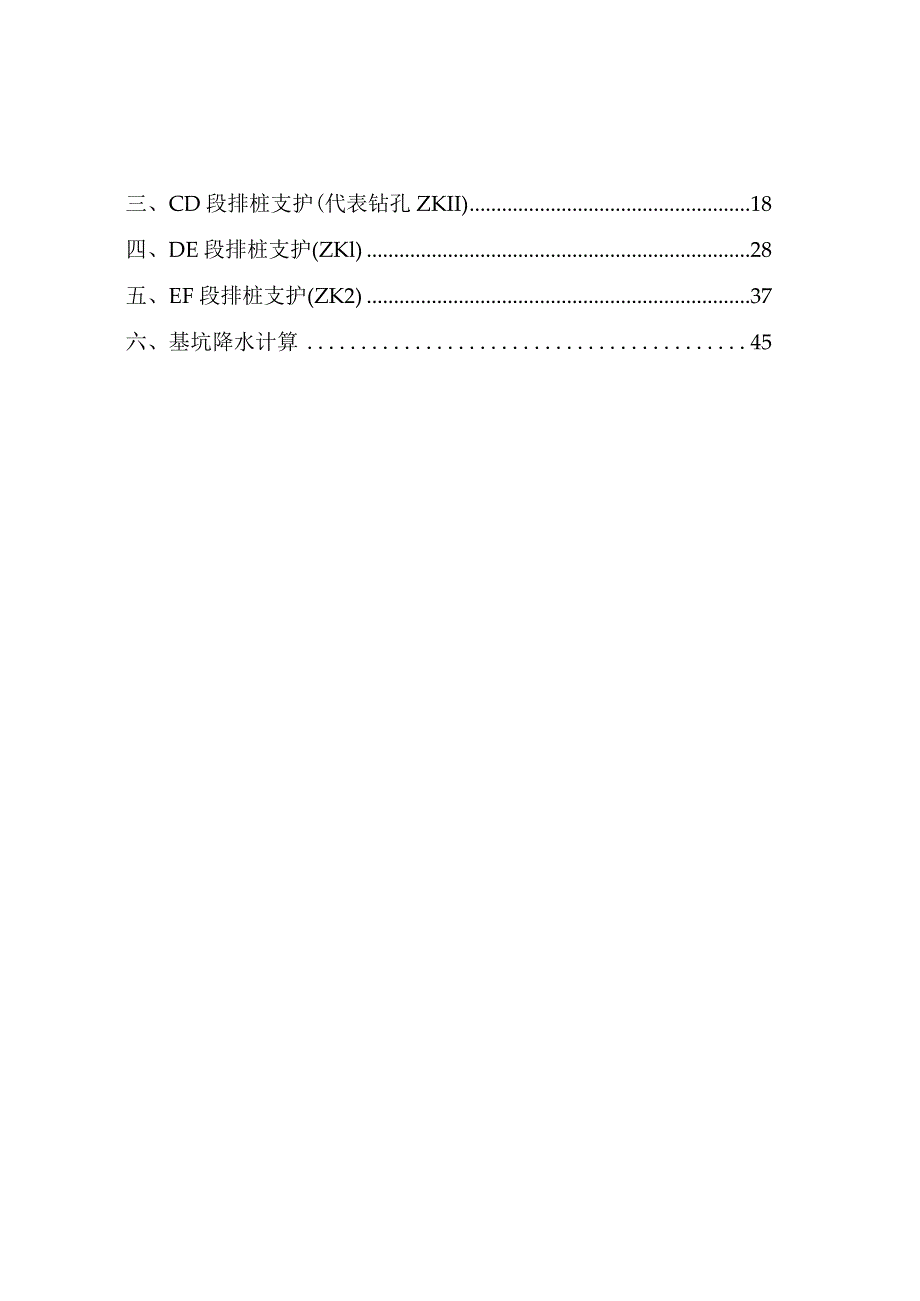

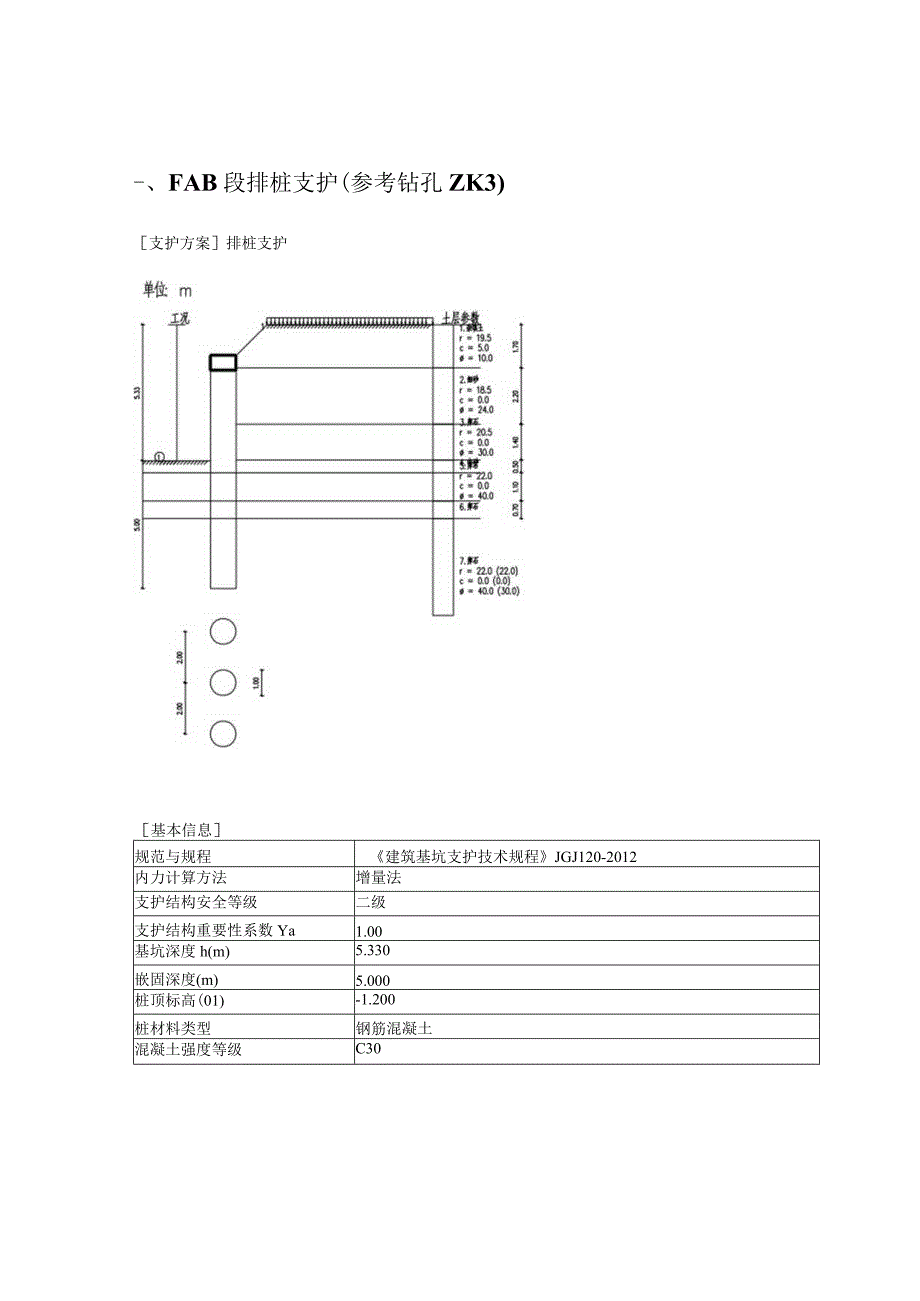

1、公交场站、商业、办公及配套设施项目基坑支护及降水工程施工图设计计算书目录一、FAB段排桩支护（参考钻孔ZK3）1二、BC段排桩支护（参考钻孔ZK13）10三、CD段排桩支护(代表钻孔ZKII)18四、DE段排桩支护(ZKl)28五、EF段排桩支护(ZK2)37六、基坑降水计算45-、FAB段排桩支护(参考钻孔ZK3)支护方案排桩支护基本信息规范与规程建筑基坑支护技术规程JGJ120-2012内力计算方法增量法支护结构安全等级二级支护结构重要性系数Ya1.00基坑深度h(m)5.330嵌固深度(m)5.000桩顶标高(01)-1.200桩材料类型钢筋混凝土混凝土强度等级C30桩截面类型圆形L桩直
2、径加)1.000桩间距(m)2.000有无冠梁有卜冠梁宽度(m)LOOO卜冠梁高度(m)0.600L水平侧向刚度(MNm)2.500防水帷幕无放坡级数1超载个数1支护结构上的水平集中力0放坡信息坡号台宽(m)坡高(m)坡度系数10.0001.2001.000超载信息超载序号类型超载值(kPa,kNm)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)120.000附加水平力信息水平力序号作用类型水平力值(kN)作用深度(m)是否参与倾覆稳定是否参与整体稳定土层信息土层数7坑内加固土否内侧降水最终深度(m)14.000外侧水位深度(m)14.000弹性计算方法按土层指定X弹性法计算方法m法
3、内力计算时坑外土压力计算方法主动层参数层号土类名称层厚(In)重度(kN/m3)浮重度(kN/m3)黏聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)1杂填土1.7019.55.0010.0020.02细砂2.2018.50.0024.0060.03卵石1.4020.50.0030.0090.04中砂0.5019.00.0028.0075.05卵石1.1022.00.0040.00180.06卵石0.7021.00.0035.00130.07卵石8.0022.012.00.0040.00180.0层号黏聚力水下(kPa)内摩擦角水下(度)水土计算方法m,c,K值不排水抗剪强度(kPa)1
4、一一一一一一一一一m法1.50-2m法9.123m法15.004m法12.885m法28.00一一6m法21.0070.0030.00分算m法28.00土压力模型及系数调整弹性法土压力模型:经典法上压力模型:一般一般分布层号土类名称水土水压力调整系数外侧土压力调整系数1外侧土压力调整系数2内侧土压力调整系数内侧土压力最大值(kPa)1杂填土合算1.0001.0001.00010000.0002细砂分算1.0001.0001.0001.00010000.0003卵石合算1.0001.0001.00010000.0004中砂分算1.0001.0001.0001.00010000.0005卵石分算1
5、.0001.0001.0001.00010000.0006卵石分算1.0001.0001.0001.00010000.0007卵石分算1.0001.0001.0001.00010000.000工况信息工况号工况类型深度(m)支锚道号1开挖5.330设计参数整体稳定计算方法瑞典条分法稳定计算采用应力状态有效应力法稳定计算合算地层考虑孔隙水压力乂条分法中的土条宽度加)0.10刚度折减系数K0.850设计结果结构计算各工况:工况1-开挖（5.33m）(-897.13)-(88.49)(0.0)-(0.0)(-0.00)-(861.27)(-229.30)(245.25)(-280.76)-(0.00
6、)内力位移包络图:工况1刑K5.33m)包络图住板mm)(-18.43)-(1.32)旗郴N）地表沉降图:(0.00)-(0.00)(-0.00)(861.27)贯郴N)(-229.30)一一(245.25)(-280.76)(0.00)怫呻m)冠梁选筋结果钢筋级别选筋Asl11RB4002E16As2HRB4003E16As3HPB300dl0200截面计算钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,QTlRBF400,R-HRBF500截面参数桩是否均匀配筋是混凝土保护层厚度(mm)50桩的纵筋级别HRB4
7、00桩的螺旋箍筋级别HPB300桩的螺旋箍筋间距(mm)150弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25配筋分段数一段各分段长度(m)9.13内力取值段号内力类型弹性法计算值经典法计算值内力设计值内力实用值基坑内侧最大弯矩(kN.m)32.200.0034.2134.211基坑外侧最大弯矩(kN.m)511.20861.27543.15543.15最大剪力(kN)245.25280.76306.56306.56段号选筋类型级别钢筋实配值实配计算面积(mm2或mm2m)1纵筋11RB40015E2047104320箍筋HPB300dl01501047993加强箍筋11RB400
8、E1602OOO201整体稳定验算靴：m翻趟算简图计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度：0.4Oln滑裂面数据圆弧半径(m)R=9.575圆心坐标XGn)X=-0.534圆心坐标Y(In)Y=4.451整体稳定安全系数K,=3.0131.30,满足规范要求。抗倾覆稳定性验算抗倾覆(对支护底取矩)稳定性验算:Mp被动土压力及支点力对桩底的抗倾覆弯矩，对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。M11一主动土压力对桩底的倾覆弯矩。工况1：1922.070Kov=1338.539Kov=1.4361.200,满足规范抗倾覆要求
9、。嵌固深度构造验算根据公式：嵌固构造深度=嵌固构造深度系数X基坑深度=0.8005.330=4.264m嵌固深度采用值5.00Onl=4.264m,满足构造要求。嵌固段基坑内侧土反力验算工况1：Ps=752.679Ep=2171.837,土反力满足要求。式中：Ps为作用在挡土构件嵌固段上的基坑内侧土反力合力（kN）；EP为作用在挡土构件嵌固段上的被动土压力合力（kN）。二、BC段排桩支护(参考钻孔ZK13)支护方案排桩支护基本信息规范与规程建筑基坑支护技术规程JGJ120-2012内力计算方法增量法支护结构安全等级一级支护结构重要性系数Ya1.10基坑深度h(m)5.330嵌固深度(m)5.0
10、00桩顶标高(01)-1.200桩材料类型钢筋混凝土混凝土强度等级C30桩截面类型圆形L桩直径加)1.000桩间距(m)2.000有无冠梁有卜冠梁宽度(m)LOOO卜冠梁高度(m)0.600L水平侧向刚度(MNm)2.500防水帷幕无放坡级数1超载个数1支护结构上的水平集中力0放坡信息坡号台宽(m)坡高(m)坡度系数10.0001.2001.000超载信息超载序号类型超载值(kPa,kNm)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)120.000附加水平力信息水平力序号作用类型水平力值(kN)作用深度(m)是否参与倾覆稳定是否参与整体稳定土层信息土层数8坑内加固土否内侧降水最终深
11、度(m)14.000外侧水位深度(m)14.000弹性计算方法按土层指定X弹性法计算方法m法内力计算时坑外土压力计算方法主动土层参数层号土类名称层厚(In)重度(kN/m3)浮重度(kN/m3)黏聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)1杂填土1.8019.56.0010.0020.02粉土1.4019.515.0017.0045.03细砂1.4018.50.0024.0060.04卵石0.7020.50.0030.0090.05卵石1.9021.00.0035.00130.06中砂1.2019.00.0028.0075.07卵石3.3022.00.0040.00180.08卵石5.0022.58.00.0045.00240.0层号黏聚力水下(kPa)内摩擦角水下(度)水土计算方法m,c,K值不排水抗剪强度(kPa)1m法1.
