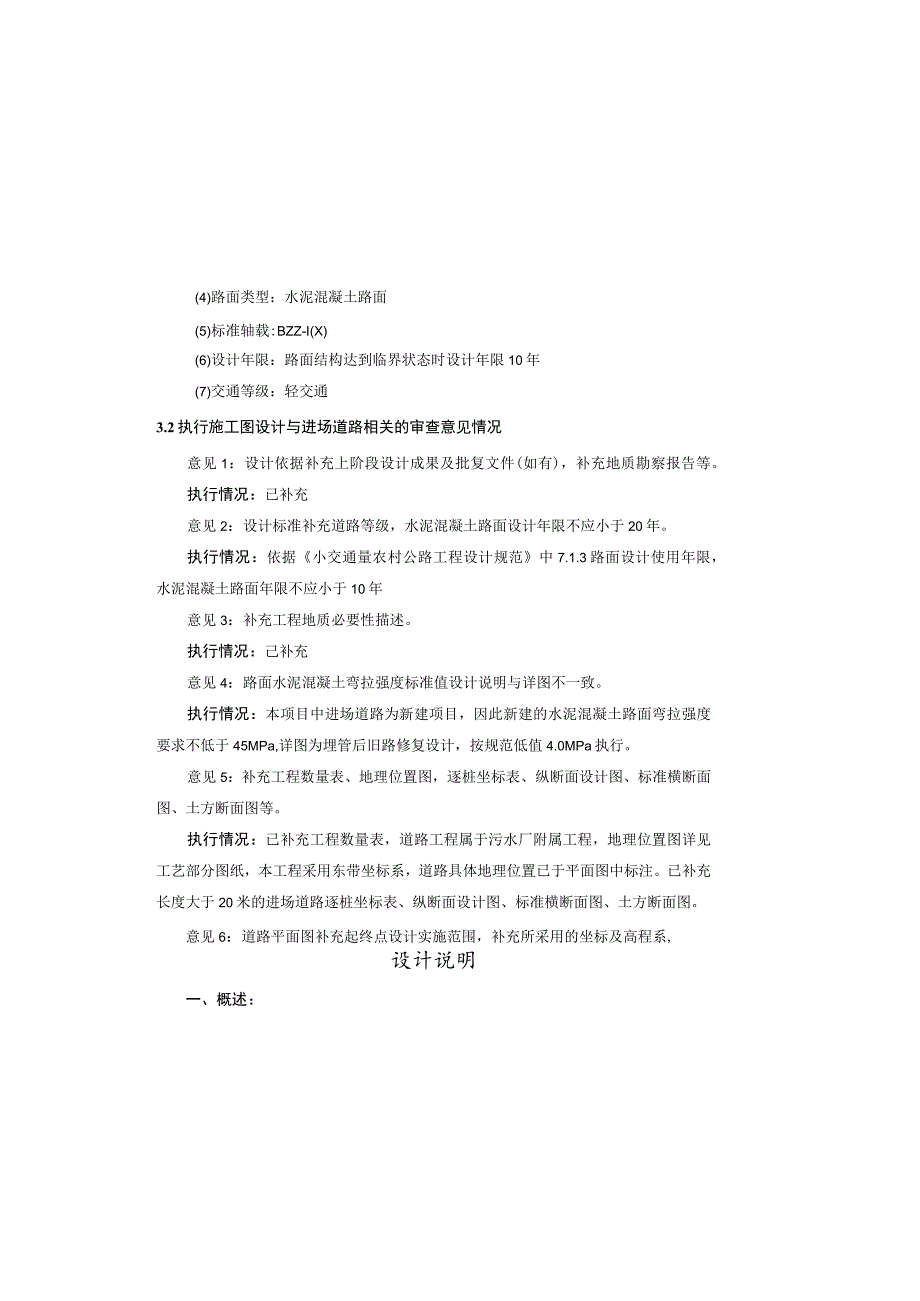

1、(4)路面类型：水泥混凝土路面(5)标准轴载:BZZ-I(X)(6)设计年限：路面结构达到临界状态时设计年限10年(7)交通等级：轻交通3.2执行施工图设计与进场道路相关的审查意见情况意见1：设计依据补充上阶段设计成果及批复文件(如有)，补充地质勘察报告等。执行情况：已补充意见2：设计标准补充道路等级，水泥混凝土路面设计年限不应小于20年。执行情况：依据小交通量农村公路工程设计规范中7.1.3路面设计使用年限，水泥混凝土路面年限不应小于10年意见3：补充工程地质必要性描述。执行情况：己补充意见4：路面水泥混凝土弯拉强度标准值设计说明与详图不一致。执行情况：本项目中进场道路为新建项目，因此新建的

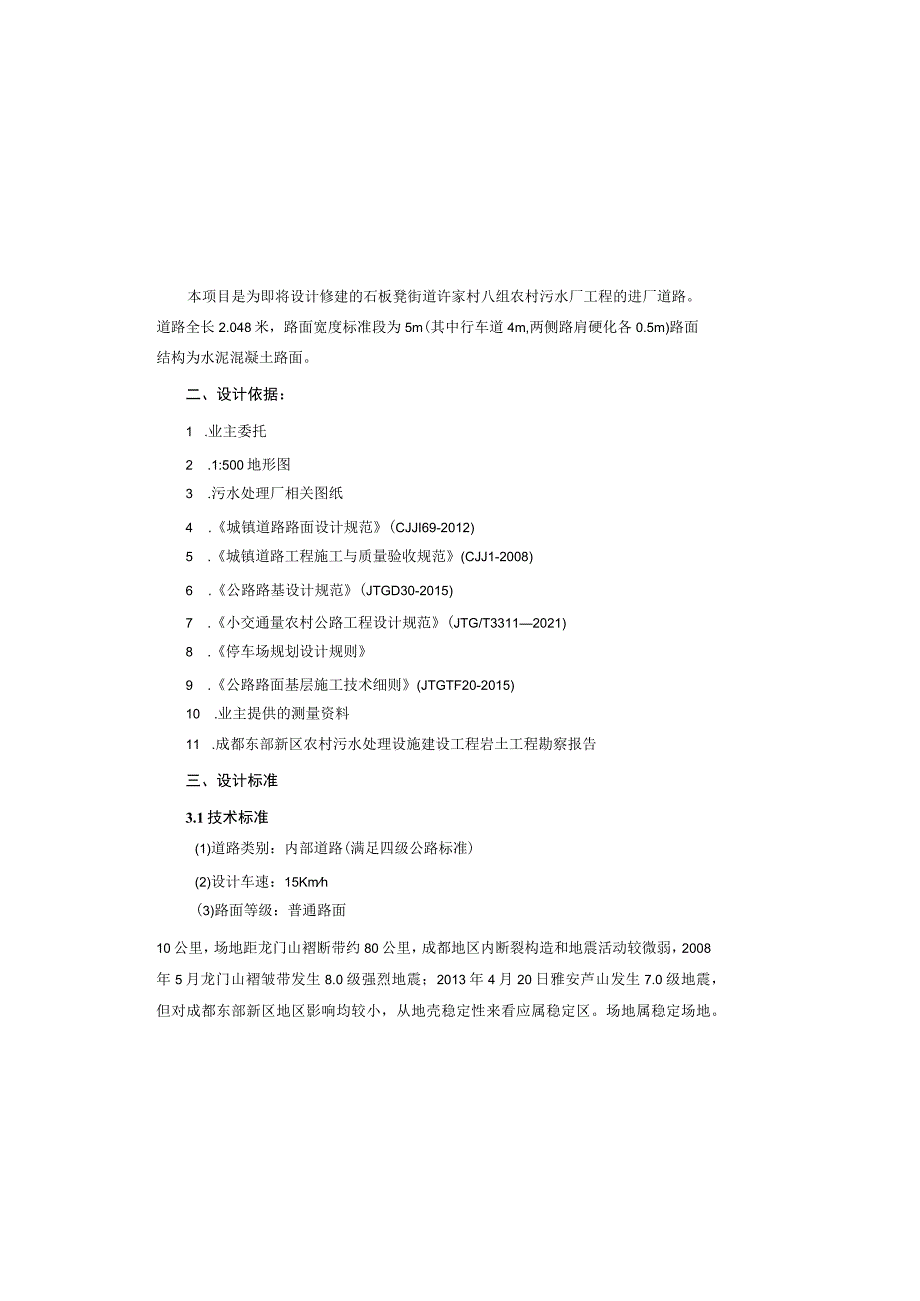

2、水泥混凝土路面弯拉强度要求不低于45MPa,详图为埋管后旧路修复设计，按规范低值4.0MPa执行。意见5：补充工程数量表、地理位置图，逐桩坐标表、纵断面设计图、标准横断面图、土方断面图等。执行情况：已补充工程数量表，道路工程属于污水厂附属工程，地理位置图详见工艺部分图纸，本工程采用东带坐标系，道路具体地理位置已于平面图中标注。已补充长度大于20米的进场道路逐桩坐标表、纵断面设计图、标准横断面图、土方断面图。意见6：道路平面图补充起终点设计实施范围，补充所采用的坐标及高程系,设计说明一、概述：本项目是为即将设计修建的石板凳街道许家村八组农村污水厂工程的进厂道路。道路全长2.048米，路面宽度标准
3、段为5m(其中行车道4m,两侧路肩硬化各0.5m)路面结构为水泥混凝土路面。二、设计依据：1 .业主委托2 .1:500地形图3 .污水处理厂相关图纸4 .城镇道路路面设计规范(CJJI69-2012)5 .城镇道路工程施工与质量验收规范(CJJ1-2008)6 .公路路基设计规范(JTGD30-2015)7 .小交通量农村公路工程设计规范(JTG/T33112021)8 .停车场规划设计规则9 .公路路面基层施工技术细则(JTGTF20-2015)10 .业主提供的测量资料11 .成都东部新区农村污水处理设施建设工程岩土工程勘察报告三、设计标准3.1技术标准(1)道路类别：内部道路(满足四级

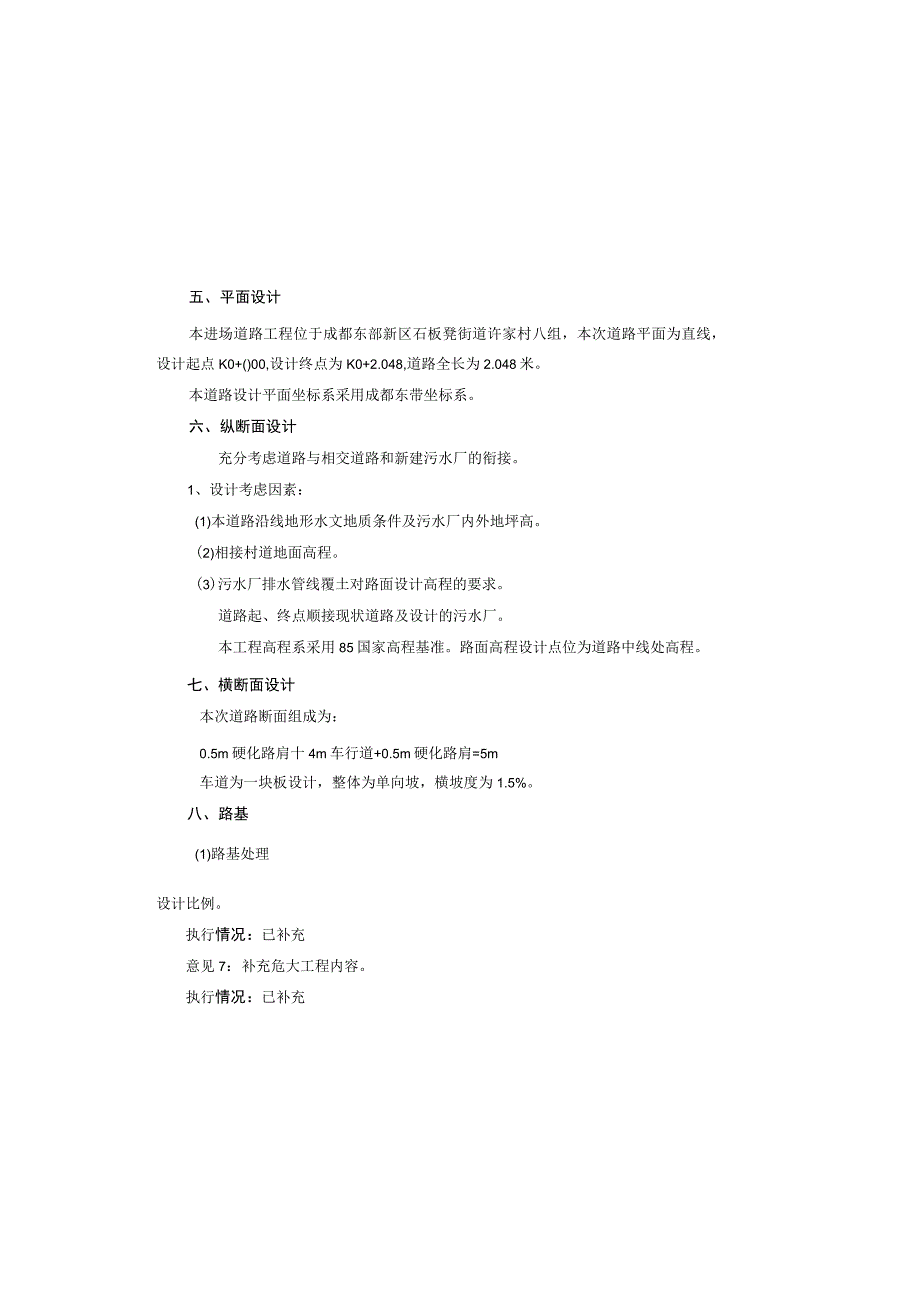

4、公路标准)(2)设计车速：15Kmh(3)路面等级：普通路面10公里，场地距龙门山褶断带约80公里，成都地区内断裂构造和地震活动较微弱，2008年5月龙门山褶皱带发生8.0级强烈地震；2013年4月20日雅安芦山发生7.0级地震，但对成都东部新区地区影响均较小，从地壳稳定性来看应属稳定区。场地属稳定场地。五、平面设计本进场道路工程位于成都东部新区石板凳街道许家村八组，本次道路平面为直线，设计起点K0+()00,设计终点为K0+2.048,道路全长为2.048米。本道路设计平面坐标系采用成都东带坐标系。六、纵断面设计充分考虑道路与相交道路和新建污水厂的衔接。1、设计考虑因素：(1)本道路沿线地形
5、水文地质条件及污水厂内外地坪高。(2)相接村道地面高程。(3)污水厂排水管线覆土对路面设计高程的要求。道路起、终点顺接现状道路及设计的污水厂。本工程高程系采用85国家高程基准。路面高程设计点位为道路中线处高程。七、横断面设计本次道路断面组成为：0.5m硬化路肩十4m车行道+0.5m硬化路肩=5m车道为一块板设计，整体为单向坡，横坡度为1.5%。八、路基(1)路基处理设计比例。执行情况：已补充意见7：补充危大工程内容。执行情况：已补充四、工程地质（1）气象特征成都东部新区属中亚热带湿润季风气候，气候温和，热量丰富，雨量充沛，四季分明，无霜期长，霜雪少。风速小、湿度大，冬、春季常有干旱，秋多绵雨，
6、夏有旱涝。常年平均气温为17.1C,最冷月1月，平均气温为6.4C；最热月为7月至8月，平均气温为26.2C左右。极端最高气温40.3,极端最低气温年日照时数为1250.9小时，年均无霜期312天。（2）水文地质条件地表水：为现状鱼塘水，水深约1.03.0m左右。地下水：根据勘察结果，结合成都区域水文地质资料及地下水的赋存条件，场地地下水主要有二种类型：一是赋存于人工填土层中的上层滞水，二是基岩裂隙水。（3）区域地质构造工程所在区域位于新华夏系第三沉降带四川盆地西部、成都坳陷中部东侧，区域处于北东走向的龙泉山断裂带之东南。由于受喜马拉雅山造山运动的影响，龙泉山构造带相对上升，形成山地景观。区内
7、构造较简单，主要构造形迹呈北东一南西40o50o方向展布，区内未见第四系全新统断层发育，主要构造有龙门山构造带、龙泉山大背斜及龙泉山褶带次生构造贾家场向斜。总体来说，成都东部新区地区所处地壳为一稳定核块，场地距龙泉山褶断带约路面各结构层设计参数及验收弯沉见下表材料名称路床级配碎石厚度（Cm）-20回弹模量（MPa）30200劈裂强度（MPa）-验收弯沉（0.01m）310.52409.2.2面层面层的施工必须是在基层的高程验收合格之后进行。面层的施工首先要注意选料，采用水泥混凝土路面，保证合适的材质。路面需刻纹，拉槽深度4亳米，槽宽5亳米，槽间距25亳米。水泥混凝土的强度以28d龄期的弯拉强度
8、控制，其标准值不得低于4.5MPa0十、道路养护注意事项水泥混凝土面层成活后，应及时养护。可选用保湿法塑料薄膜覆盖等方法养护。气温较高时，养护不宜少于14d；低温时，养护期不宜少于21d。养护期间应封闭交通，不应堆放重物；养护终结，应及时清除面层养护材料。混凝土板在达到设计强度的40%以后，方可允许行人通行。在面层混凝土弯拉强度达到设计强度，且填缝完成前，不得开放交通。十一、危重大工程根据中华人民共和国住房和城乡建设部危险性较大的分部分项工程安全管理规定（2018328）,结合本工程的实际情况对危重大工程进行说明。1）危大工程重点部位1）路基填方前，必须先清除原地面浮土、杂填土等不适合作路基的
9、土，如遇松软等特殊地质情况时，应根据其厚度、埋藏深度以及土的性质作特殊处理之后，才能在其上面修筑路基。2）路基要分层碾压，每层碾压厚度要和碾压机具相适应。路基开挖要预留一定的碾压高度，不得超挖，路基压实采用重型压实标准。3）填方边坡为1：1.5,挖方边坡为1：1.5,土基回弹模量不得低于40MPa。路基压实度不小于94%。4）路基要注意环境保护要求，注意工程景观效果。九、路面9.1 路面结构组合设计设计采用标准轴载：双轮组单轴IoOKN（BZ乙IOo）根据本地的材料来源情况及现场具体情况，本工程路面结构组合拟定为：1）车行道：面层：22CmC30水泥混凝土：基层：20Cm级配碎石：水泥混凝土的
10、强度应以28d龄期的弯拉强度控制。本项目道路路面水泥混凝土弯拉强度标准值不得低于45MPa9.2 材料要求9.2.1 路基及基层路基材料按相应规范执行，同时应符合下表规定。基层的施工要严格控制砾石大小，基层施工及验收严格按照公路水泥混凝土路面施工技术规范中四级公路标准执行，同时符合下表规定。十二、施工中的注意事件：1、施工中应严格按照有关的施工规范进行施工，发现问题及时提出，共同研究解决。2、路基施工应尽量避开雨季，并应作好临时排水设施，即时开挖，即时回填。3、施工中各分项、分部及单项工程均应采用城镇道路工程施工与质量验收规范(CJJI-2008)(或地方质检部门指定的标准)及时检查验收上道工
11、序。4、分部工程未按有关标准验收合格前不得进行下道工序或相关分部工程的施工。5、未尽事宜按相关规范执行。本项目道路工程危大工程重点部位主要是土石方开挖边坡、支护、脚手架等工程的施工。其包括开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）支护、降水程以及开挖深度超过3m（含3m）的基坑（槽）的方开挖工程施工前应编制综合考虑施工期间的土石方开挖、交通疏解等内容的专项施工方案。2）危大工程环节高边坡土石方开挖方案等处理过程中，须采取有效措施确保现场施工人员、过往行人和车辆、附近既有设备的安全。3）专项施工方案施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案。施
