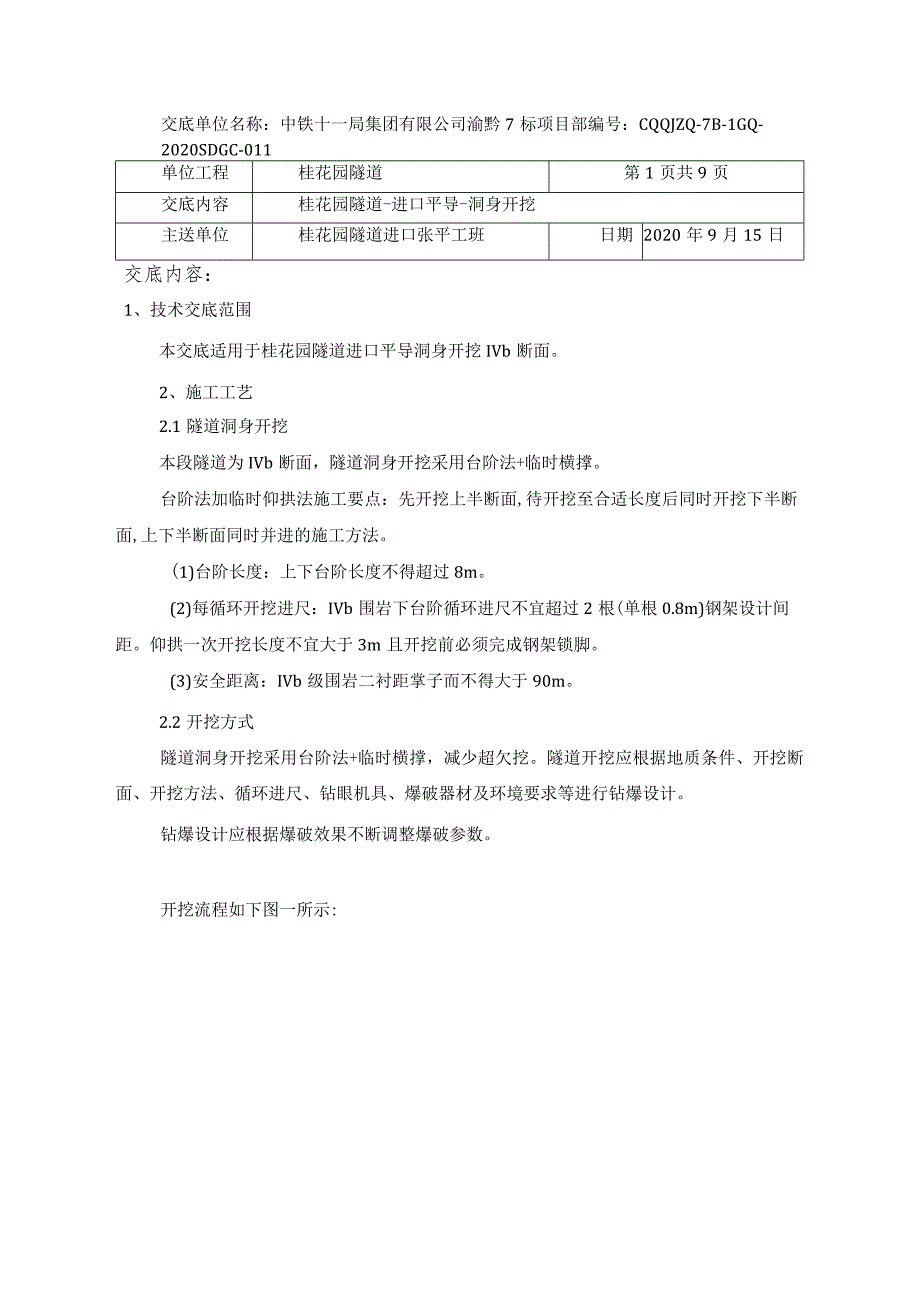

1、交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第1页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15日交底内容：1、技术交底范围本交底适用于桂花园隧道进口平导洞身开挖IVb断面。2、施工工艺2.1隧道洞身开挖本段隧道为IVb断面，隧道洞身开挖采用台阶法+临时横撑。台阶法加临时仰拱法施工要点：先开挖上半断面,待开挖至合适长度后同时开挖下半断面,上下半断面同时并进的施工方法。(1)台阶长度：上下台阶长度不得超过8m。(2)每循环开挖进尺：IVb围岩下台阶循环进尺不宜超过2
2、根(单根0.8m)钢架设计间距。仰拱一次开挖长度不宜大于3m且开挖前必须完成钢架锁脚。(3)安全距离：IVb级围岩二衬距掌子而不得大于90m。2.2开挖方式隧道洞身开挖采用台阶法+临时横撑，减少超欠挖。隧道开挖应根据地质条件、开挖断面、开挖方法、循环进尺、钻眼机具、爆破器材及环境要求等进行钻爆设计。钻爆设计应根据爆破效果不断调整爆破参数。开挖流程如下图一所示:交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第2页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15交底内容:

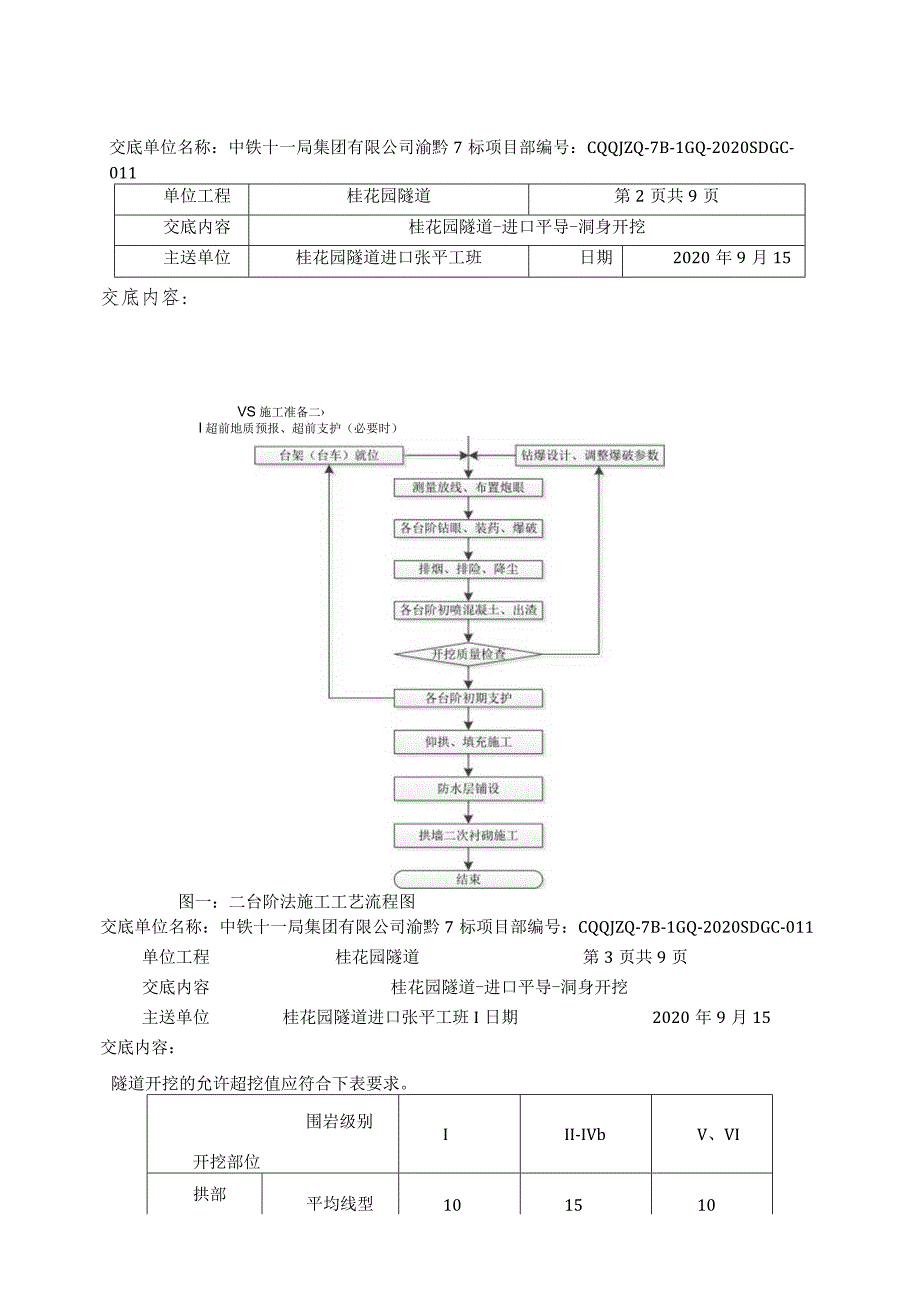

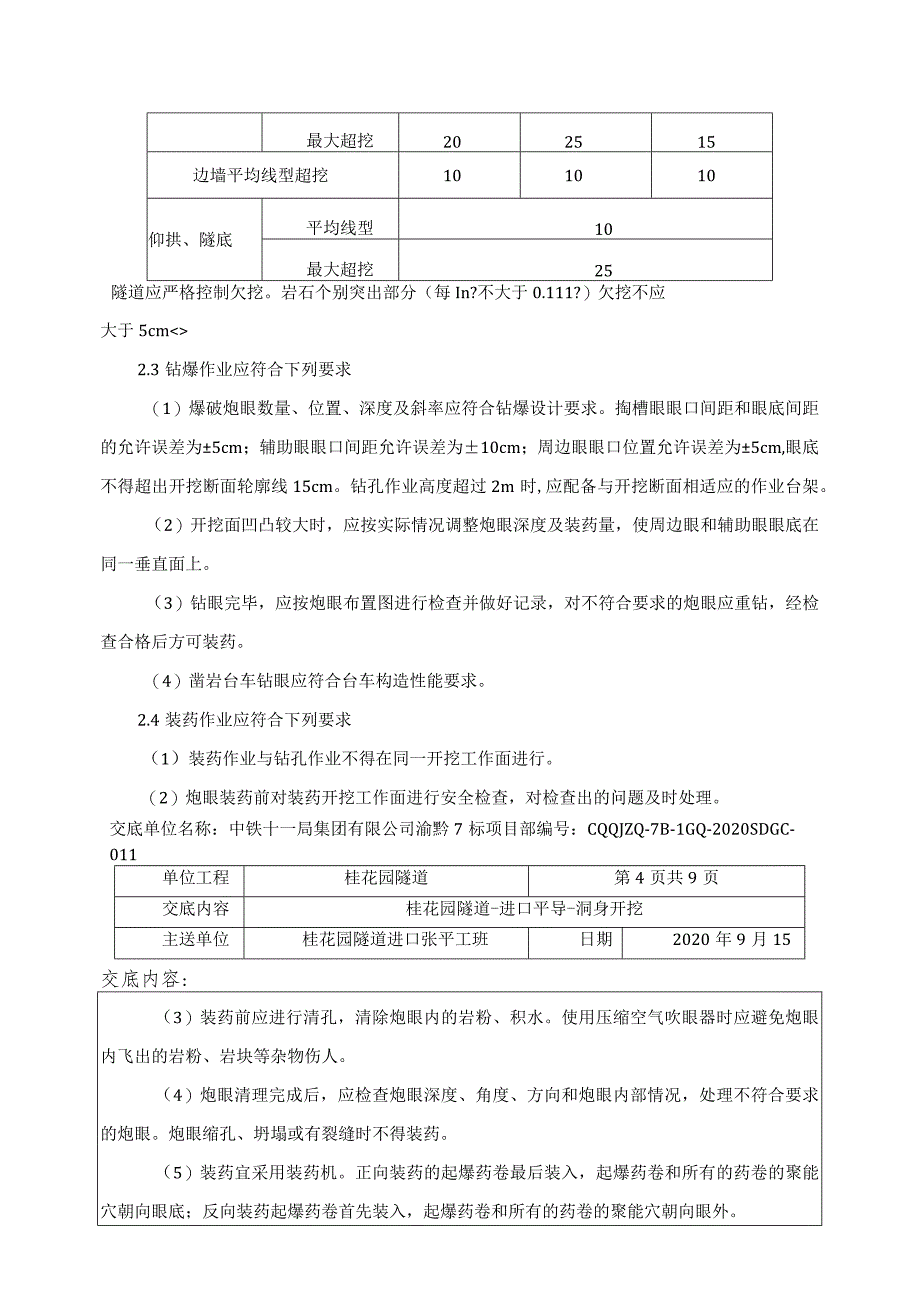

3、VS施工准备二I超前地质预报、超前支护（必要时）图一：二台阶法施工工艺流程图交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第3页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班I日期2020年9月15交底内容：隧道开挖的允许超挖值应符合下表要求。围岩级别开挖部位III-IVbV、VI拱部平均线型101510最大超挖202515边墙平均线型超挖101010仰拱、隧底平均线型10最大超挖25隧道应严格控制欠挖。岩石个别突出部分（每In?不大于0.111?）欠挖不应大于5cm2.3钻爆作业应符合
4、下列要求（1）爆破炮眼数量、位置、深度及斜率应符合钻爆设计要求。掏槽眼眼口间距和眼底间距的允许误差为5cm；辅助眼眼口间距允许误差为10cm；周边眼眼口位置允许误差为5cm,眼底不得超出开挖断面轮廓线15cm。钻孔作业高度超过2m时,应配备与开挖断面相适应的作业台架。（2）开挖面凹凸较大时，应按实际情况调整炮眼深度及装药量，使周边眼和辅助眼眼底在同一垂直面上。（3）钻眼完毕，应按炮眼布置图进行检查并做好记录，对不符合要求的炮眼应重钻，经检查合格后方可装药。（4）凿岩台车钻眼应符合台车构造性能要求。2.4装药作业应符合下列要求（1）装药作业与钻孔作业不得在同一开挖工作面进行。（2）炮眼装药前对装
5、药开挖工作面进行安全检查，对检查出的问题及时处理。交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第4页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15交底内容:（3）装药前应进行清孔，清除炮眼内的岩粉、积水。使用压缩空气吹眼器时应避免炮眼内飞出的岩粉、岩块等杂物伤人。（4）炮眼清理完成后，应检查炮眼深度、角度、方向和炮眼内部情况，处理不符合要求的炮眼。炮眼缩孔、坍塌或有裂缝时不得装药。（5）装药宜采用装药机。正向装药的起爆药卷最后装入，起爆药卷和所有的药卷的聚能穴朝向
6、眼底；反向装药起爆药卷首先装入，起爆药卷和所有的药卷的聚能穴朝向眼外。（6）装药的炮眼应采用炮泥堵塞，炮泥宜采用炮泥机制作，不得采用炸药的包装材料等代替炮泥堵塞，炮泥宜采用黏土和沙混合制作，炮泥应干湿适度。光面爆破周边眼堵塞长度不宜小于30cm；其他炮眼深度小于Im堵塞长度不宜小于炮眼深度的1/2,深度Im2.5m堵塞长度不宜小于0.5m,深度超过2.5m堵塞长度不宜小于1m。2.5连线起爆作业应符合下列要求（1）每次起爆前，爆破员应仔细检查起爆网络。在同一开挖断面上，光面爆破起爆顺序应由内向外逐层起爆。（3）延迟时间宜采用孔内控制。（4）起爆人员必须最后离开爆破地点，并在有掩护的安全地点起爆
7、。（5）爆破前必须清点人数，确认无误后，方可下达起爆命令。起爆人员接到起爆命令后，必须发出爆破警号，并等待5s后方可起爆。（6）处理瞎炮（残炮）必须在爆破员直接指导下进行，并应在当班处理完毕；当班未能处理完毕，必须向接班爆破员现场交底。交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第5页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15交底内容:钻爆开挖工艺流程图交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011
8、单位工程桂花园隧道第6页共9页交底内容桂花园隧道-进口平导-洞身于F挖主送单位桂花园隧道进口张平工班日期2020年9月15交底内容：2.6爆破效果应符合下列要求(1)硬岩无剥落，中硬岩基本无剥落，软弱岩无大的剥落或坍塌。开挖轮廓符合设计要求，开挖面平整。(2)隧道两次爆破形成的接茬错台，采用凿岩机钻研时，不应大于15cm；采用凿岩台车钻眼不应大于25cmo(3)爆破进尺达到钻爆设计要求，渣块块度满足装运要求。(4)隧道爆破周边炮眼痕迹保存率，硬岩不应小于80%,中硬岩不应小于60%,并应在开挖轮廓面上均匀分布。2.8提高光面爆破效果可采用下列技术措施(1)周边轮廓线和炮眼的放样宜采用隧道激光断
9、面仪或其他类似的仪器，周边轮廓线的放样允许误差为2cm。(2)周边眼开眼位置应视围岩软硬调整：硬岩在轮廓线上；软岩可向内偏移5cm10cm0(3)减小周边眼外插角度，孔深小于3m时外插角的允许斜率宜为孔深的士5%；孔深大于3m时外插角斜率宜为孔深的3%；外插角的方向应与该点轮廓线的法线方向一致。3、质量标准(1)隧道开挖断面的中线和高程必须符合设计要求。检验数量：每一开挖循环检查一次。检验方法：采用仪器测量。隧道开挖断面净空必须符合设计要求。隧道开挖应严格控制超欠挖，石质坚硬岩石个别突出部分(每In?不大于0.1n)侵入衬砌应小于5cm。拱脚和墙脚以上Im内断面严禁欠挖。交底单位名称：中铁十一
10、局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第7页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15交底内容：检验数量：每一开挖循环检查一次。检验方法：采用自动断面仪测量周边轮廓断面，绘断面图与设计断面核对。（3）光面爆破钻眼前，应根据钻爆设计图标出或用凿岩台车准确定位炮眼位置。钻孔时应按钻爆设计要求严格控制炮眼的间距、深度和角度。掏槽眼的眼口间距和深度允许偏差为5cm。辅助炮眼眼口、眼底间距允许偏差均为100mmo周边眼的间距允许偏差为5cm,外斜率不应大于孔深3%5%,眼底不应超出开挖
11、断面轮廓线IOCm。检验数量：每一开挖循环检查全部掏槽眼、10个周边眼。检查方法：测量。（4）隧道开挖进尺应符合设计要求。软弱围岩隧道IVS级围岩地段采用台阶法施工时，上台阶每循环开挖支护进尺不应大于1根（单根0.8m）钢架间距。边墙每循环开挖支护进尺不得大于2根。检验数量：每一开挖循环检查一次。检查方法：测量、尺量。（5）炮眼装药前应清理干净，装药时严格按照钻爆设计控制每个钻孔装药结构、装药量和堵塞方式。周边眼堵塞长度不宜小于200mm。检验数量：每一爆破开挖循环检查一次。检查方法：对照钻爆设计资料，观察、计算单个和剩余药量，检查仪器鉴定报告。（6）光面爆破的炮眼痕迹保存率，硬岩不应小于80
12、%,中硬岩不应小于60%,并在开挖轮廓面上均匀分布。检验数量：每一爆破开挖循环检查一次。检查方法：对照钻爆设计资料，观察、计数检验炮眼痕迹保存率。交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第8页共9页交底内容桂花园隧道-遗二口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15日交底内容：(7)隧底开挖轮廓和底部高程应符合设计要求，石质坚硬岩石个别突出部分(每1in2不大于0.1m?)侵入衬砌应小于5cmo检验数量：每一开挖循环检查一次。检验方法：用仪器测量底部高程，用自动断面仪测量周边轮廓断面，
13、绘断面图与设计断面核对。(8)边墙基础及隧底地质情况应满足设计要求，基底内无积水、浮渣。检验数量：每一开挖循环检查一次。检验方法：进行地质描述。(9)隧底、仰拱开挖进尺应符合设计要求。软弱围岩隧道仰拱每循环开挖进尺不得大于3m。检验数量：每一开挖循环检查一次。检验方法：测量、尺量。水沟开挖位置、基底高程应符合设计要求，靠边墙的水沟应与边墙基础同时开挖,一次成型。检验数量：每一开挖循环检查一次。检验方法：观察、仪器测量。4、安全、环保、文明施工等技术措施(1)隧道施工区域应设警示标志，严禁非工作人员出入。施工佩戴好各种安全防护用具，遵守各种安全生产规章制度。施工中应对机械设备进行定期检查、养护、
14、维修。5、成品保护措施(1)详细检查支护是否牢固，顶板和两帮是否稳定，如有松动的石、土块或裂缝应予以清除或支护。(2)洞内应随挖随支护，二衬至开挖面的距离一般不得超过90m。如遇石质破碎、交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第8页共9页交底内容桂花园隧道-遗二口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15日风化严重和土质隧道时，应尽量缩短支护至工作面的距离。6、其他应注意的问题（1）洞内起爆必须由值班员统一发布命令，并由经过专业培训且持有爆破操作合格证之专业爆破人员进行作业。（2）装
15、药与钻孔严禁平行作业（3）采用风钻钻眼，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好。（4）凿岩台车进洞时要有专人指挥，认真检查道路状况和安全界限，其行走速度不得超过25mmin0（5）进行爆破时，所有人员应撤离现场，其安全距离为：不少于200m。三级技术交底书交底单位名称：中铁十一局集团有限公司渝黔7标项目部编号：CQQJZQ-7B-1GQ-2020SDGC-011单位工程桂花园隧道第9页共9页交底内容桂花园隧道-进口平导-洞身开挖主送单位桂花园隧道进口张平工班日期2020年9月15交底内容：（2）为保证施工安全，现场应有专人统一指挥，并设专职安全员负责现场的安全工作，坚持班前进行安全教育制度。（3）隧道开
