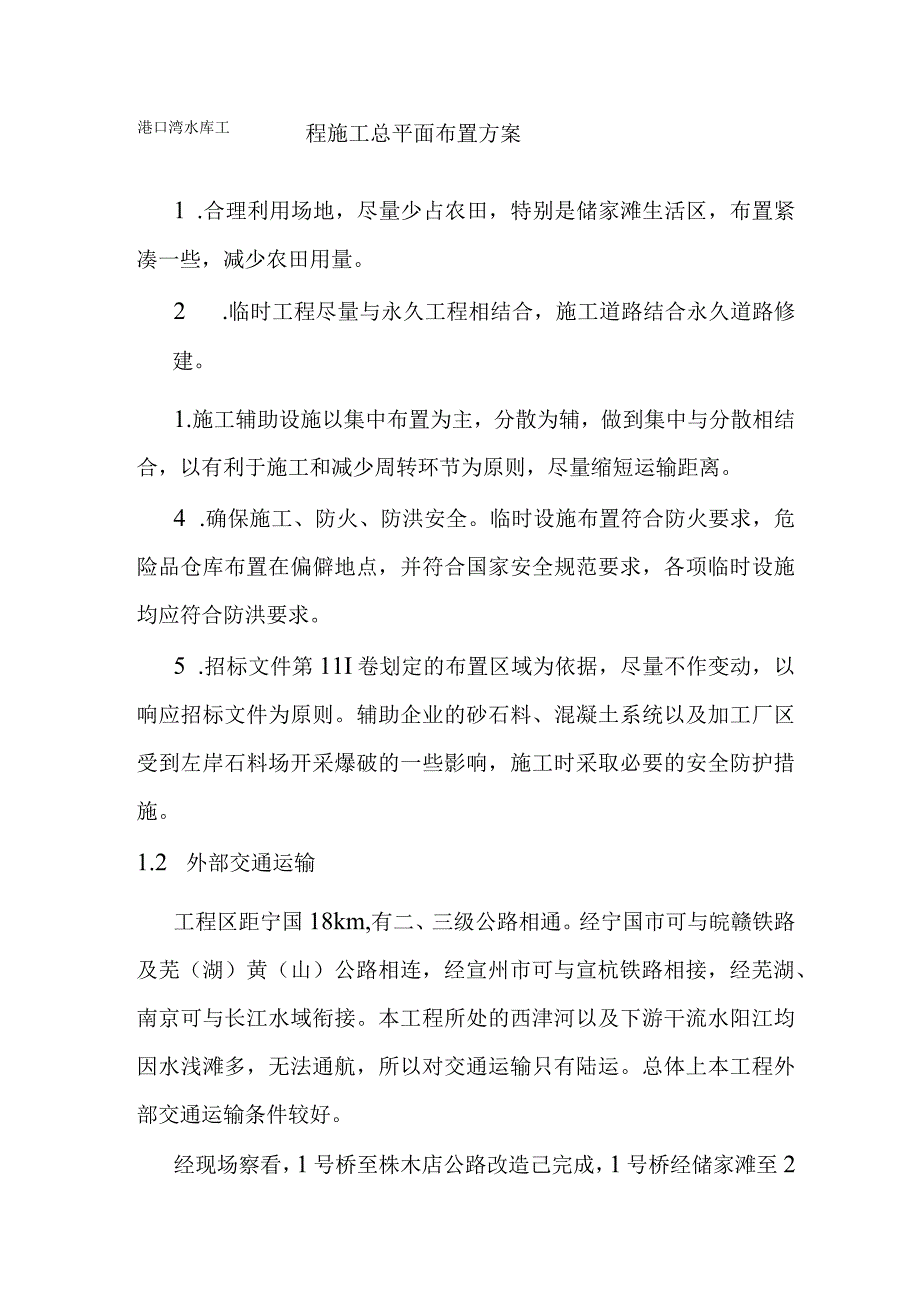

1、港口湾水库工程施工总平面布置方案1 .合理利用场地，尽量少占农田，特别是储家滩生活区，布置紧凑一些，减少农田用量。2 .临时工程尽量与永久工程相结合，施工道路结合永久道路修建。1.施工辅助设施以集中布置为主，分散为辅，做到集中与分散相结合，以有利于施工和减少周转环节为原则，尽量缩短运输距离。4 .确保施工、防火、防洪安全。临时设施布置符合防火要求，危险品仓库布置在偏僻地点，并符合国家安全规范要求，各项临时设施均应符合防洪要求。5 .招标文件第11I卷划定的布置区域为依据，尽量不作变动，以响应招标文件为原则。辅助企业的砂石料、混凝土系统以及加工厂区受到左岸石料场开采爆破的一些影响，施工时采取必要

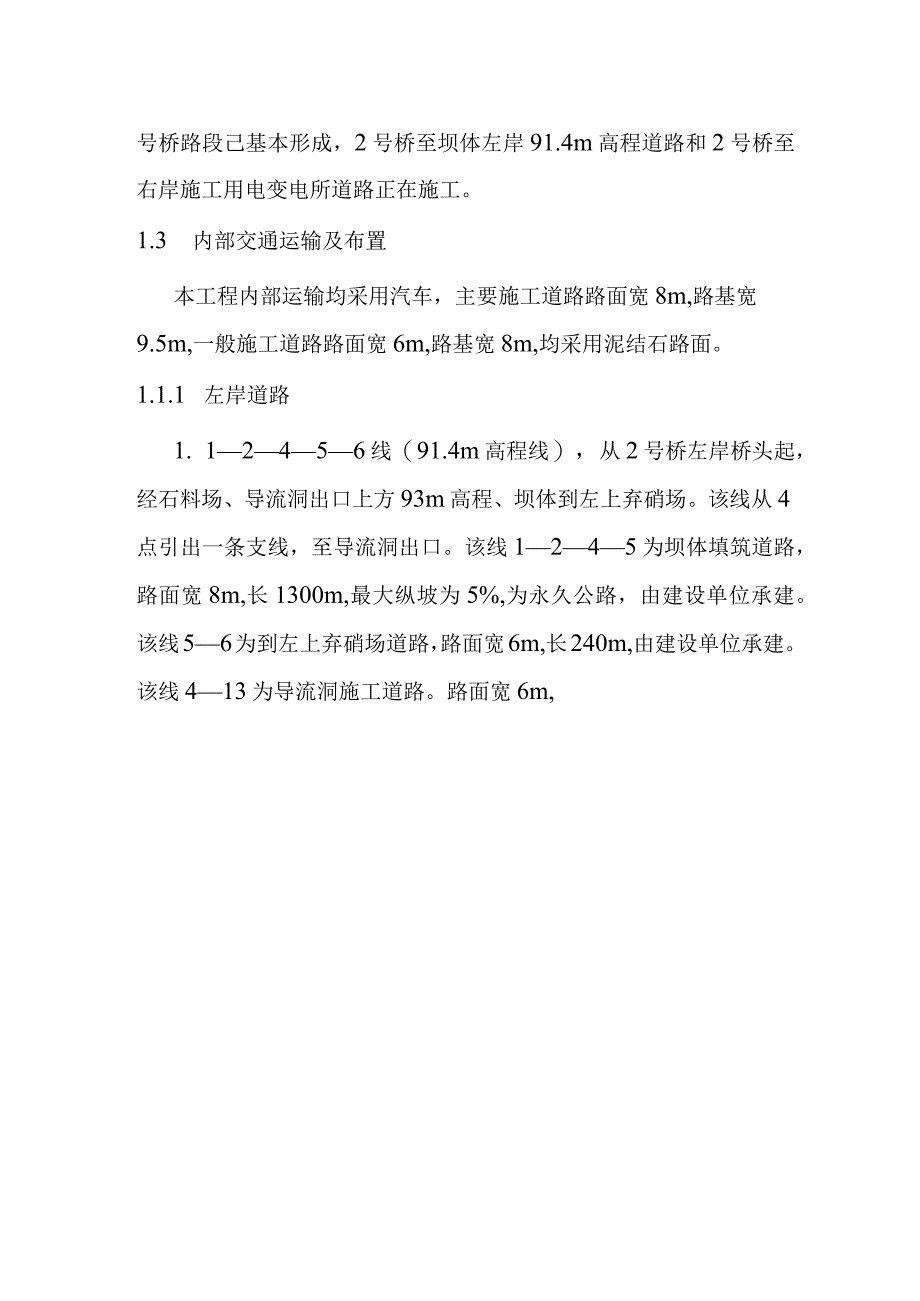

2、的安全防护措施。1.2 外部交通运输工程区距宁国18km,有二、三级公路相通。经宁国市可与皖赣铁路及芜（湖）黄（山）公路相连，经宣州市可与宣杭铁路相接，经芜湖、南京可与长江水域衔接。本工程所处的西津河以及下游干流水阳江均因水浅滩多，无法通航，所以对交通运输只有陆运。总体上本工程外部交通运输条件较好。经现场察看，1号桥至株木店公路改造己完成，1号桥经储家滩至2号桥路段己基本形成，2号桥至坝体左岸91.4m高程道路和2号桥至右岸施工用电变电所道路正在施工。1.3 内部交通运输及布置本工程内部运输均采用汽车，主要施工道路路面宽8m,路基宽9.5m,一般施工道路路面宽6m,路基宽8m,均采用泥结石路面
3、。1.1.1 左岸道路1. 12456线（91.4m高程线），从2号桥左岸桥头起，经石料场、导流洞出口上方93m高程、坝体到左上弃硝场。该线从4点引出一条支线，至导流洞出口。该线1245为坝体填筑道路，路面宽8m,长1300m,最大纵坡为5%,为永久公路，由建设单位承建。该线56为到左上弃硝场道路，路面宽6m,长240m,由建设单位承建。该线413为导流洞施工道路。路面宽6m,长170m,纵坡9%,由Cl标承建，导流洞改建施工利用该线路。2. 3-7-8-9线（123m高程线），从91.4m高程线3点叉出，经坝体至事故闸门井120m高程平台。该线38为坝体填筑道路，路面宽8m,长420m,纵坡
4、5.5%,由建设单位承建。该线89为到闸门井12Om高程平台道路，路面宽6m,长160m,由cl标承建，12Om平台以上部分施工和事故闸门安装利用该线路。1.710线（146m高程线），从123m高程线7点叉出，至坝顶146m高程。该线为坝体填筑道路，路面宽8m,长310m,纵坡8%。4. 21112线从91.4m高程线2点叉出，至采石场，路面宽8m,长64Omo211点长140m,纵坡8%,该线为进料场道路。1.1.2右岸道路5. 1415161719线（86m高程线），从2号桥右岸桥头起，经砂石料加工系统、厂房尾水围堰进入大坝基坑。该线从17点引出一条支线到厂房，从18点引出一条支线下厂房
5、基坑。该线主线为坝体填筑道路，路面宽8m,长1160m,最大纵坡4%,14151617为永久公路，其中1415由建设单位承建。支线1720路面宽8m,长130m,支线1821路面宽4m长140m,纵坡10%。6. 15222324线（上坝公路），从86m高程线5点叉出，经溢洪道边至引水洞顶146m高程平台，该线为永久上坝公路，15点至施工变电所由建设单位承建。152223路面宽8m,长590m,最大纵坡9%,2324路面宽5m,长300m,最大纵坡8%。该线施工期主要承担引水洞和溢洪道施工任务。7. 222526线（105m高程线），从上坝公路22点叉出，经溢洪道、坝体至引水洞进口100m高程
6、，路面宽8m,长560m,最大纵坡6%,该线为坝体填筑道路，亦为引水洞和溢洪道施工道路。8. 242527线，从105线叉出至溢洪道口127m开挖平台，路宽8m,长200m,纵坡7.5%。该线为溢洪道开挖施工道路。9. 242830线,从15222324线端部24点接出，经28点盘至坝前上游围堰，其中从29点引出一条支线至引水洞口100m高程。该线路面宽6m,长730m,纵坡8%。该线主要承担坝趾黏土铺盖及引水洞混凝土施工任务。1.1.2施工道路汇总表（见表31）表3施工道路汇总表序11名称宽度长度挖方填方砌r-泥结石蹄备注-4左岸道路11245861300240建设单位承建Cl标承建线(91
7、.0m高2378线/1CC-工匚I8.0420建设单位承支线896.0160Cl标承建37IO线/1/，工匚I8.03101984248042118.026016642080右岸道路114151619线支线1720支线18-2184130140400010405602152223（上坝公路）5点至变电所由建设单位1522238.0590180047202324线5.03004000150032428306.0730372043804222526线8.056014800448052527线8.020080Q1600*3132线1.559066002065（到炸药库）751012508442361
8、85注：表明括号内的数字为上坝高程1.4 石料场选择根据招标文件确定，坝体填筑主石料场选择在左岸坝址下游距坝轴线约780816m,处山坡坡度30。-40,高程从90145m,无效层厚一般0.53m,局部厚4m。此外，在右岸2号桥下游约3080m,高程85130m范围内作为备用料场，地表无效层厚l2m。主石料场左岸上坝距离约1.0km,右岸上坝距离约1.8kmo备用料场左岸上坝距离约1.5km,右岸上坝距离约.14km.1.5 堆料场布置堆料场包括弃料场和坝体填筑暂存料场。根据土石方平衡计算，枢纽土石方开挖总量120.46万11（自然方），暂存量35.68万113（松方），弃方57万m3,以此堆
9、料场作如下布置。.1.左上弃硝场，该弃碓场上游左岸，距坝址400m,面积IloOOm2。可弃硝5.5万m3。2.右下弃硝场，该场地在大坝下游右岸，地面高程81.6m左右，平均宽度55m,弃硝容量10万m3,弃硝面填至86m高程。1.2号桥下弃碓场，该场在2号桥左岸上游150m处，面积0.9m2,平均高程84m左右，弃硝容量3万nr3,弃硝面填至87m高程。4 .2号桥下弃磴场，该场地在2号桥左岸下游滩地上，长650m,平均宽度38m,面积2.45万m2,地面平均高程78m左右，弃硝容量16万r3,弃碓面与进场公路齐平。5 .储家滩弃料场，该弃磴场在坝下游3km,为沿河滩地，弃磴量为21万m3。
10、6 .右下86m高程暂存料场，该料场在右下弃料场86m高程场地上，面积650Om2。7 .2号桥下暂存料场，该料场在2号桥下弃硝场上，除中部长15Om作为停车场外，其余部分均作为暂存料场，面积2.0万m2。1.6施工辅助企业1.6.1 砂石料系统天然砂石料场选取港口湾料场为主料场、葛村料场为辅助料场，距筛分厂距离分别为4.5km和7.0km。系统由骨料加工系统和葛村筛分系统组成。骨料加工系统布置在坝址右岸下游40Om处，高程86.0m的场地上，为系统的主要部分。葛村筛分系统主要筛取砂和小骨料，补充骨料加工系统砂和小骨料的不足。系统毛料开采强度600t台班，月生产能力15003筛分厂生产能力10
11、0th,净料堆场容量750Om3。详细布置及说明见第10章砂石料系统。1.6.2 混凝土系统布置在骨料加工系统边上，混凝土拌合楼生产能力25m3h,水泥总储量3503粉煤灰总储量150t。详细布置及说明见第11章混凝土系统。1.6.3 垫层料开采与备制轧石系统布置在砂石料系统边上，安装PE400和PE250鄂式破碎机各一台，生产能力35th,垫层料堆场容量3000m3o详细布置及说明见第10章砂石料系统。164机械设备综合修理厂因本工程机械设备较多，有汽车、重机、开挖设备，坝体碾压设备、砂石料加工、混凝土生产设备等，数量较多，品种较多，但考虑到各种机械设备施用年限不长，所以工地不考虑安排大修，
12、各种机械设备进点前都必须大修保养后进场，工地只考虑进行中、小修和正常维修保养任务，设置机械设备综合修理厂。机械设备综合修理厂布置在2号桥左岸下游20Om处，进场公路左侧。在综合修理厂对面弃硝场上设置重机、汽车停车场，停车场长150m,宽30m,面积4500m2,机械设备综合修理厂布置见旋工总平面布置图（附图1）。1.6.5 综合加工综合加工厂主要有钢筋加工厂，木工加工厂，钢管制作厂，混凝土予制厂等，该工程钢筋总量约18613其中导流隧洞Cl标82t；发电引水洞钢管制作162.8t;混凝土予制件主要是厂房及开关站有，总的混凝土预制数量不多。综合加工厂布置在右岸坝下游250m处86m高程的弃磴回填
