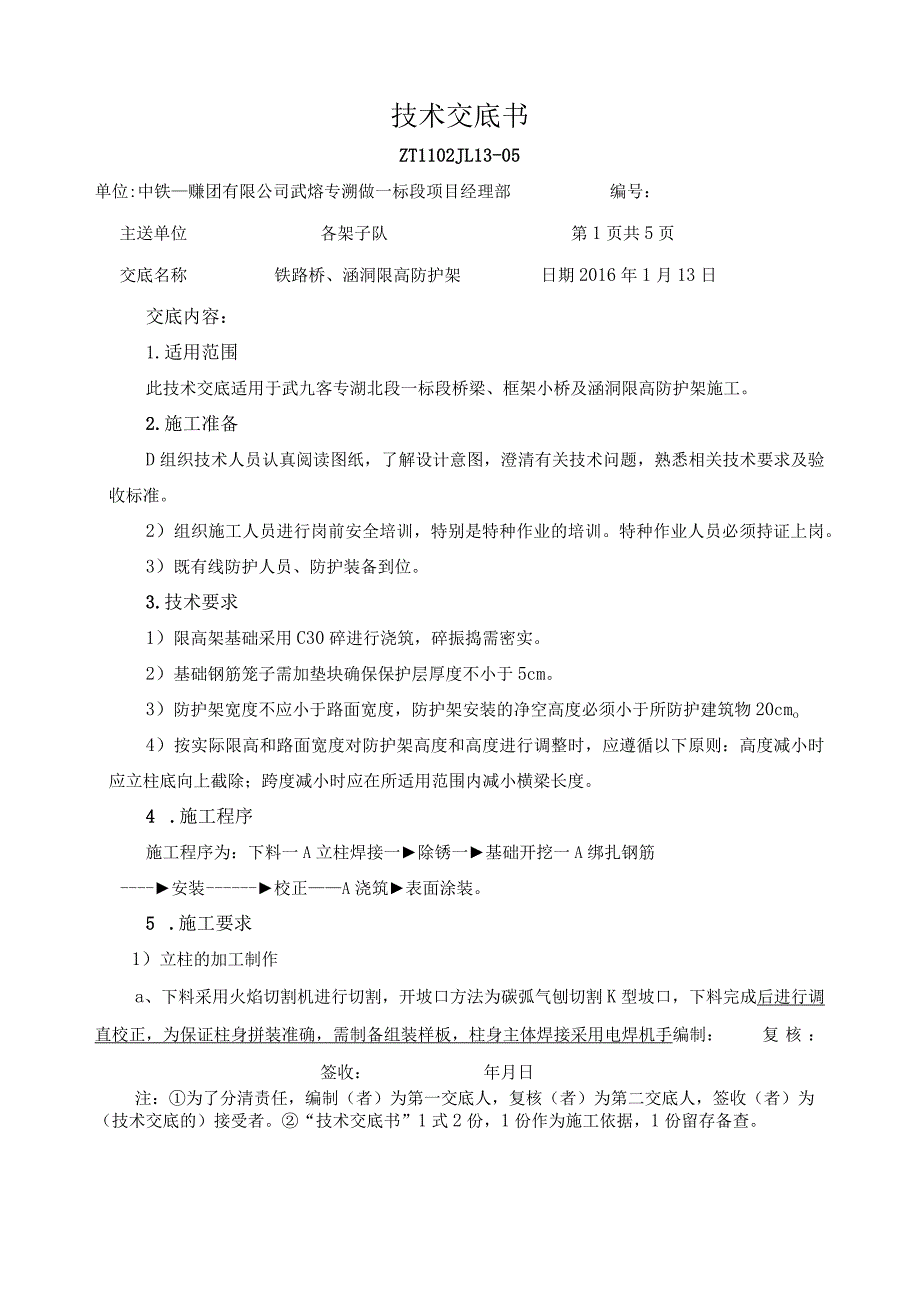

1、技术交底书ZT1102JL13-05单位:中铁赚团有限公司武熔专溯做一标段项目经理部编号：主送单位各架子队第1页共5页交底名称铁路桥、涵洞限高防护架日期2016年1月13日交底内容：1.适用范围此技术交底适用于武九客专湖北段一标段桥梁、框架小桥及涵洞限高防护架施工。2.施工准备D组织技术人员认真阅读图纸，了解设计意图，澄清有关技术问题，熟悉相关技术要求及验收标准。2）组织施工人员进行岗前安全培训，特别是特种作业的培训。特种作业人员必须持证上岗。3）既有线防护人员、防护装备到位。3.技术要求1）限高架基础采用C30碎进行浇筑，碎振捣需密实。2）基础钢筋笼子需加垫块确保保护层厚度不小于5cm。3）
2、防护架宽度不应小于路面宽度，防护架安装的净空高度必须小于所防护建筑物20cmo4）按实际限高和路面宽度对防护架高度和高度进行调整时，应遵循以下原则：高度减小时应立柱底向上截除；跨度减小时应在所适用范围内减小横梁长度。4 .施工程序施工程序为：下料一A立柱焊接一除锈一基础开挖一A绑扎钢筋安装校正A浇筑表面涂装。5 .施工要求1）立柱的加工制作a、下料采用火焰切割机进行切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为保证柱身拼装准确，需制备组装样板，柱身主体焊接采用电焊机手编制：复核：签收：年月日注：为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术

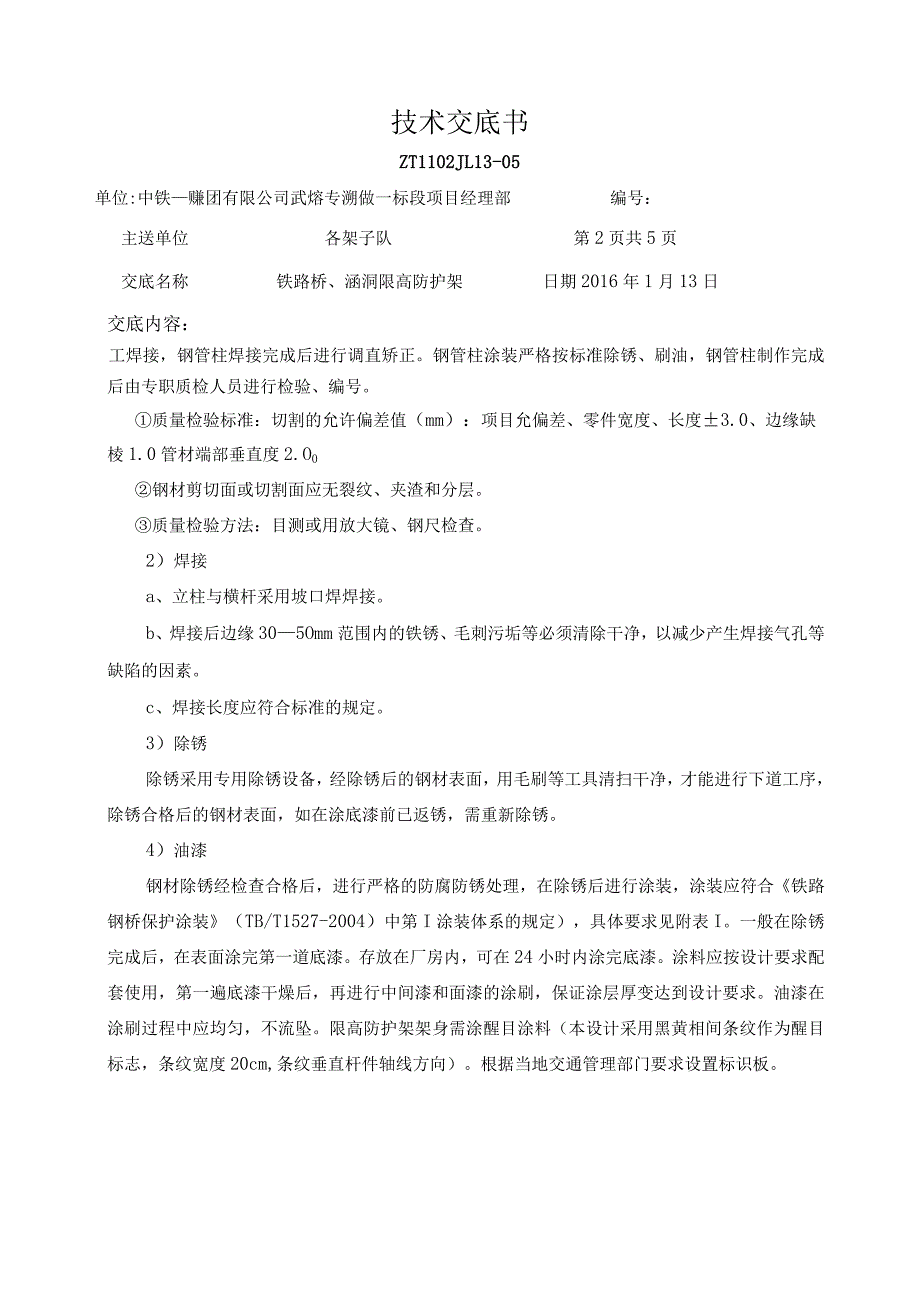

3、交底的）接受者。“技术交底书”1式2份，1份作为施工依据，1份留存备查。技术交底书ZT1102JL13-05单位:中铁赚团有限公司武熔专溯做一标段项目经理部编号：主送单位各架子队第2页共5页交底名称铁路桥、涵洞限高防护架日期2016年1月13日交底内容：工焊接，钢管柱焊接完成后进行调直矫正。钢管柱涂装严格按标准除锈、刷油，钢管柱制作完成后由专职质检人员进行检验、编号。质量检验标准：切割的允许偏差值（mm）：项目允偏差、零件宽度、长度3.0、边缘缺棱1.0管材端部垂直度2.O0钢材剪切面或切割面应无裂纹、夹渣和分层。质量检验方法：目测或用放大镜、钢尺检查。2）焊接a、立柱与横杆采用坡口焊焊接。b
4、、焊接后边缘305Omm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。c、焊接长度应符合标准的规定。3）除锈除锈采用专用除锈设备，经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。4）油漆钢材除锈经检查合格后，进行严格的防腐防锈处理，在除锈后进行涂装，涂装应符合铁路钢桥保护涂装（TB/T1527-2004）中第I涂装体系的规定），具体要求见附表I。一般在除锈完成后，在表面涂完第一道底漆。存放在厂房内，可在24小时内涂完底漆。涂料应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达

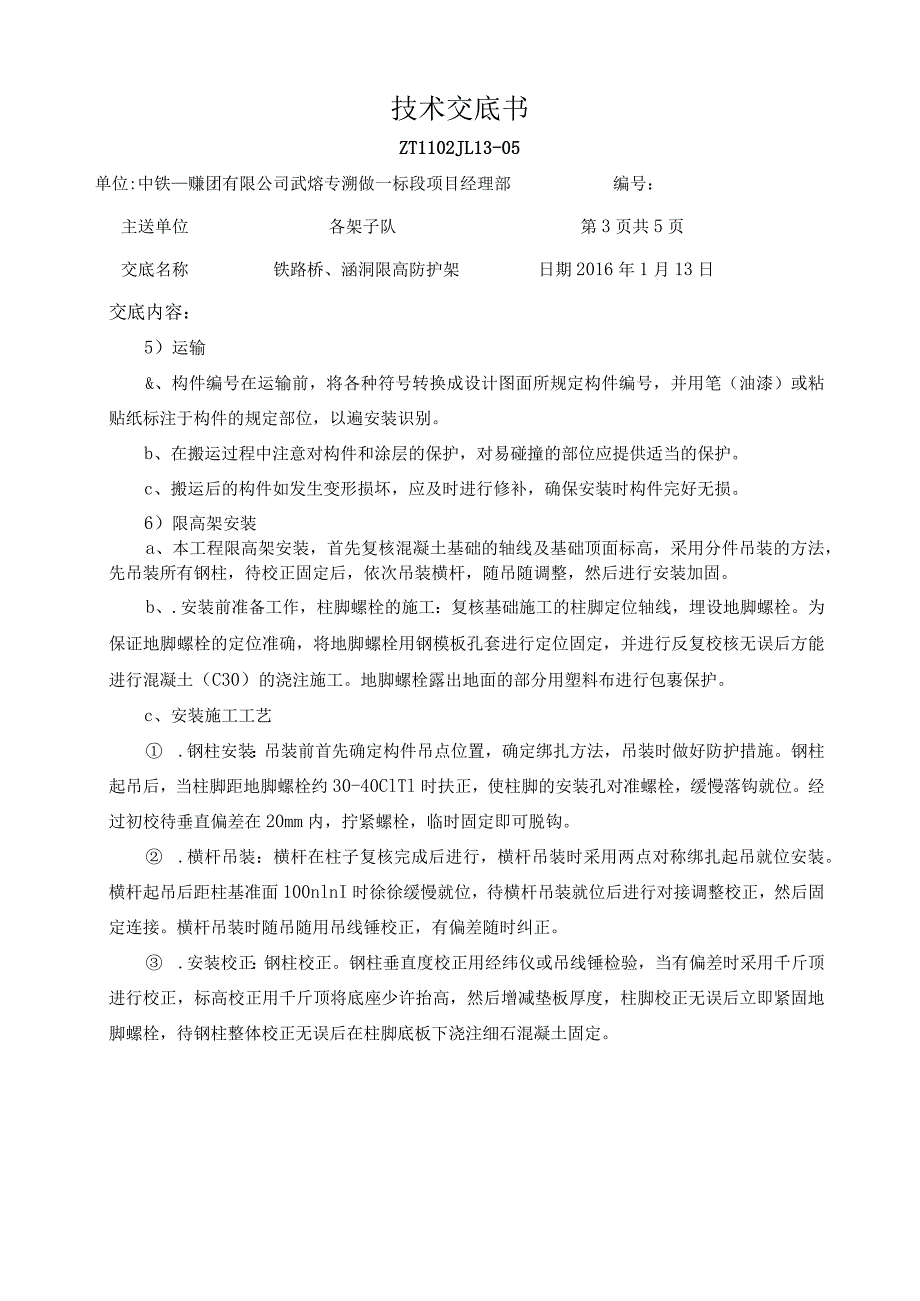

5、到设计要求。油漆在涂刷过程中应均匀，不流坠。限高防护架架身需涂醒目涂料（本设计采用黑黄相间条纹作为醒目标志，条纹宽度20cm,条纹垂直杆件轴线方向）。根据当地交通管理部门要求设置标识板。技术交底书ZT1102JL13-05单位:中铁赚团有限公司武熔专溯做一标段项目经理部编号：主送单位各架子队第3页共5页交底名称铁路桥、涵洞限高防护架日期2016年1月13日交底内容：5）运输&、构件编号在运输前，将各种符号转换成设计图面所规定构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以遍安装识别。b、在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。c、搬运后的构件如发生变形损坏，
6、应及时进行修补，确保安装时构件完好无损。6）限高架安装a、本工程限高架安装，首先复核混凝土基础的轴线及基础顶面标高，采用分件吊装的方法，先吊装所有钢柱，待校正固定后，依次吊装横杆，随吊随调整，然后进行安装加固。b、.安装前准备工作，柱脚螺栓的施工：复核基础施工的柱脚定位轴线，埋设地脚螺栓。为保证地脚螺栓的定位准确，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行混凝土（C30）的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护。c、安装施工工艺 .钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30-40ClTl时扶正，
7、使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20mm内，拧紧螺栓，临时固定即可脱钩。 .横杆吊装：横杆在柱子复核完成后进行，横杆吊装时采用两点对称绑扎起吊就位安装。横杆起吊后距柱基准面100nlnI时徐徐缓慢就位，待横杆吊装就位后进行对接调整校正，然后固定连接。横杆吊装时随吊随用吊线锤校正，有偏差随时纠正。 .安装校正：钢柱校正。钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。ZT1102JL13-05单位:W赚团郁艮公司武客专期
8、殴一标段项目经部编号:主送单位各架子队第4页共5页交底名称铁路桥、涵洞限高防护架日期2016年1月13日交底内容：6.安全及环保要求1）要求参加施工的特工作业人员必须是经过培训，持证上岗。施工前对所有施工人员进行安全技术交底。进入施工现场的人员必须戴安全帽、穿防滑鞋，电工、电气焊工应穿绝缘鞋，高空作业必须系好安全带。2）作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。3）操作面应有可靠的架台，护身，经检查无误，进行操作。构件绑扎方法正确，吊点处应有防滑措施，高处作业使用的工具，材料应放在安全地方，禁止随便放置。4）起吊钢构件时，提升或下降要平稳，避免紧急制动或冲击。专人指挥，信号清
9、楚、响亮、明确，严禁违章操作。构件安装后必须检查其质量，确实安全可靠后方可卸扣。每天工作必须达到安全部位，方可收工。5）施工现场的机电设备、闸箱、电焊机，应有可靠的防雨措施。电器操作必须由专业人员进行，严禁非专业人员操作。电焊机使用严格安全操作规程，一次线不得超过2米，二次线不能破皮裸露。6）搞好安全用电，所有用电设备的拆除及现场照明均由专业电工担任，使用的电动工具，必须安装漏电保护器。7）重点把好高空作业关，工作期间严禁喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。8）切实搞好防火，各项操作均应按规定正确使用。9）起重指挥要果断，指令要简洁明确10）吊装作业范围内设安全警戒线，非操作人员禁止入内ZT1102JL13-05单位:中铁赚团有限公司武熔专海（做一标段项目经理部编号：主送单位各架子队第5页共5页交底名称铁路桥、涵洞限高防护架日期2016年1月13日交底内容：11）铁路线路两侧应当设立铁路线路安全保护区。铁路线路安全保护区的范围，从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外不少于12米。附表I1辆桥涂装体系涂装体系除料（施屋）名称带遗产量小VHra至少/装道数AFiB小厚度Afn适用部位I特制红外的酹（睥艘）防情底漆灰侣粉，1果（或版元铁）脚酸面漆3535227070桥栏杆.扶F.人行道托颦.堵台品修、SId和杨堂检丧4等侨联附属的桥
