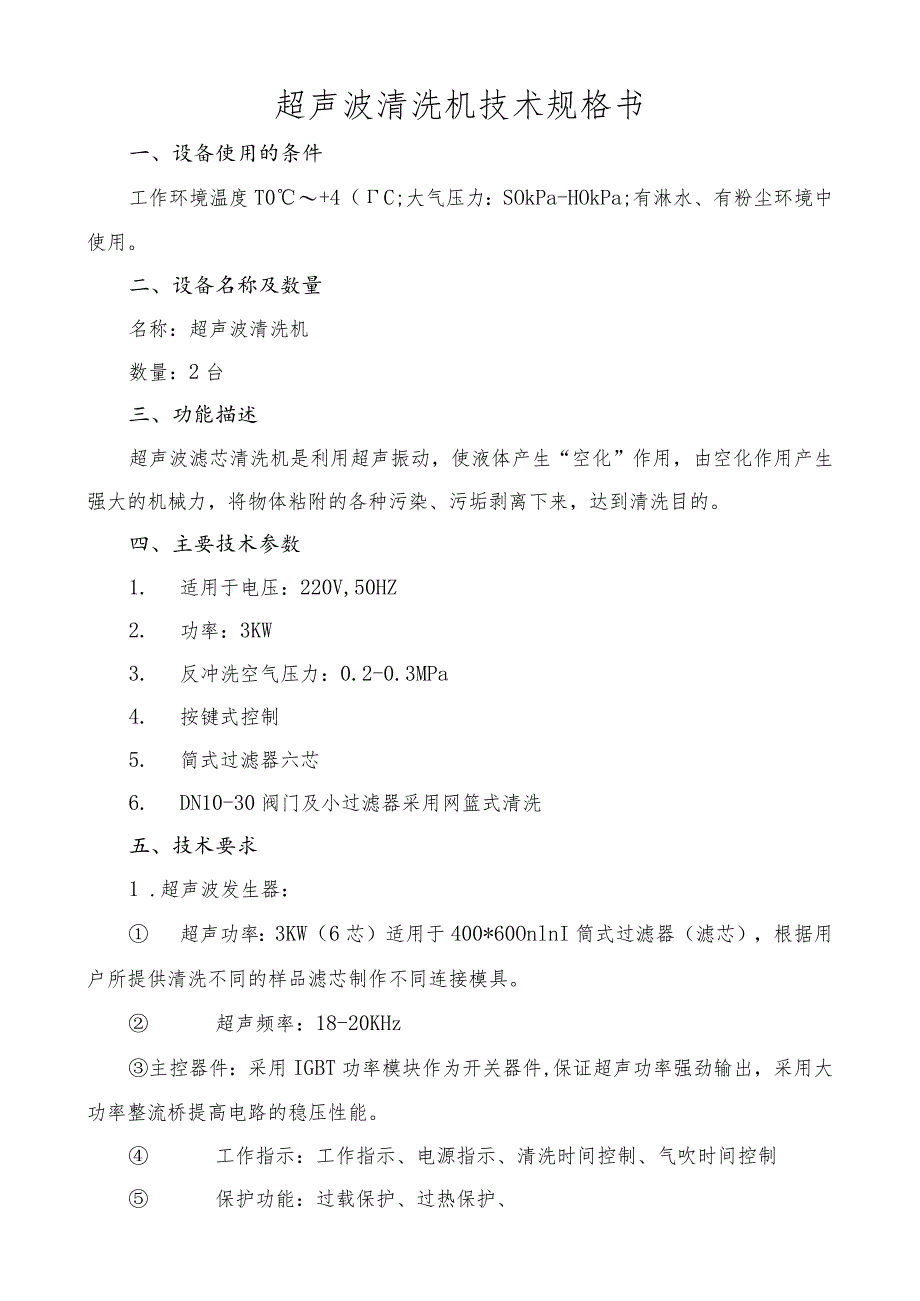

超声波清洗机技术规格书.docx_第1页
第1页 / 共5页

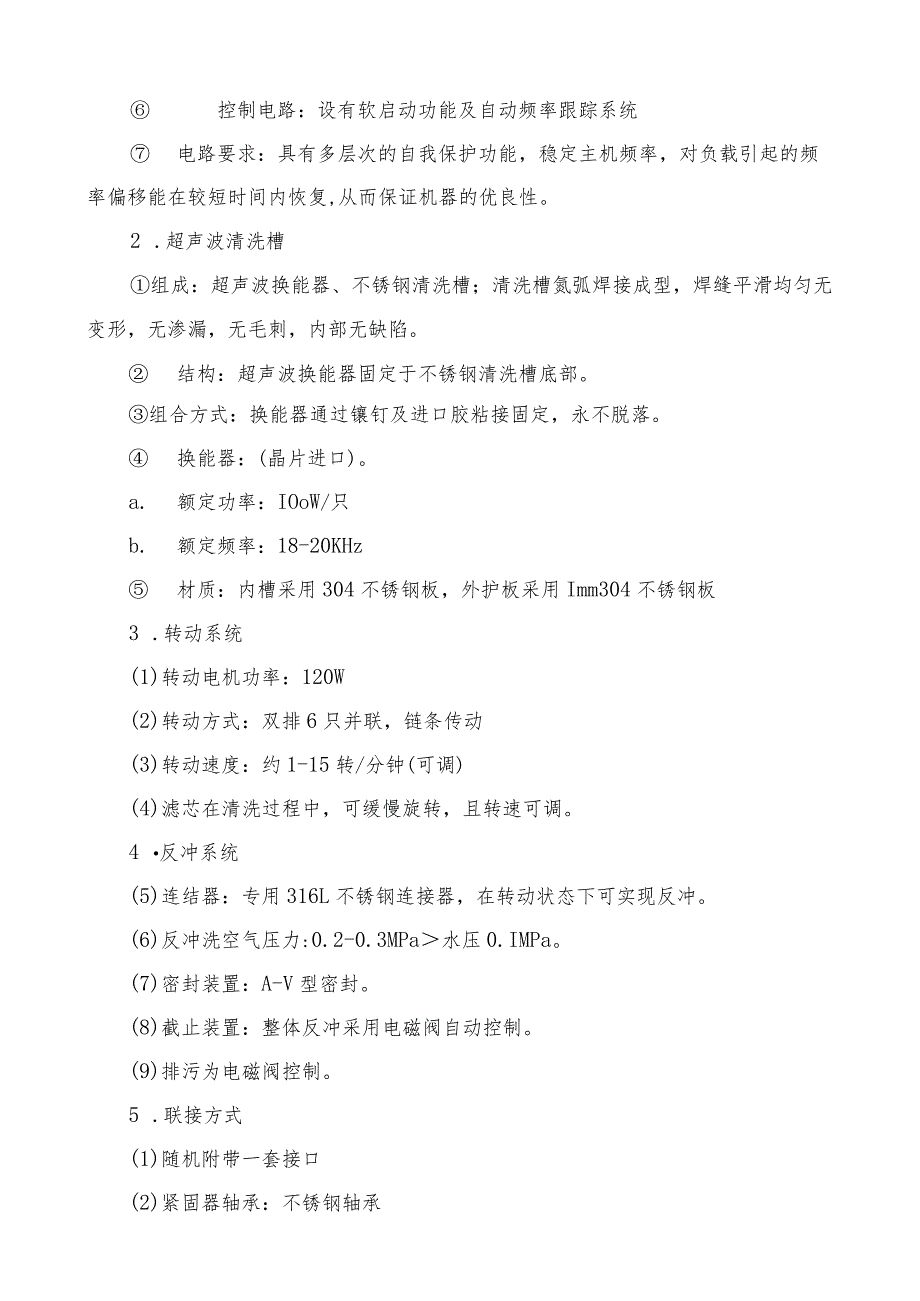

超声波清洗机技术规格书.docx_第2页
第2页 / 共5页

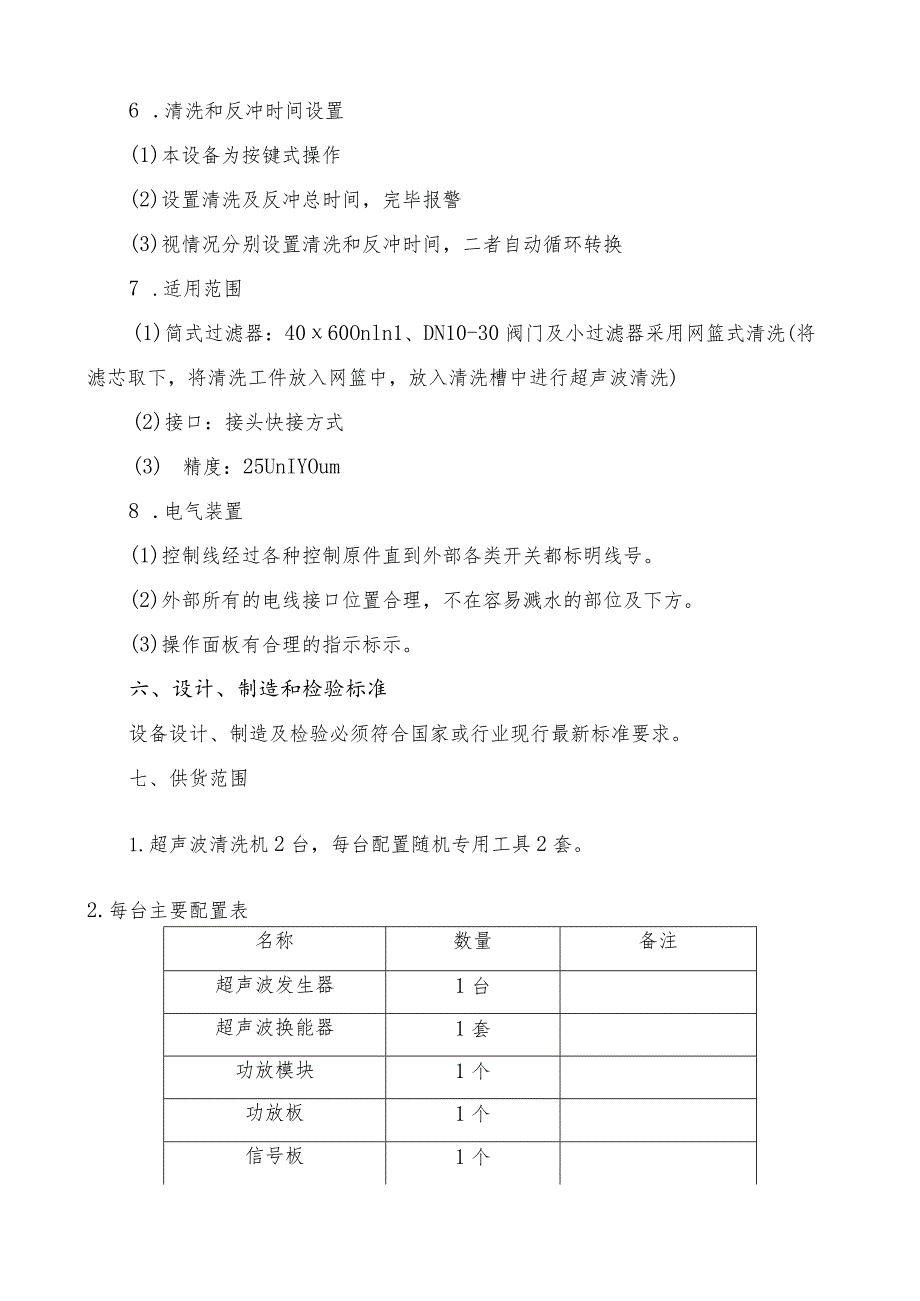

超声波清洗机技术规格书.docx_第3页
第3页 / 共5页
超声波清洗机技术规格书.docx_第4页
第4页 / 共5页
超声波清洗机技术规格书.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《超声波清洗机技术规格书.docx》由会员分享,可在线阅读,更多相关《超声波清洗机技术规格书.docx(5页珍藏版)》请在第壹文秘上搜索。

1、超声波清洗机技术规格书一、设备使用的条件工作环境温度T0+4(C;大气压力:SOkPa-HOkPa;有淋水、有粉尘环境中使用。二、设备名称及数量名称:超声波清洗机数量:2台三、功能描述超声波滤芯清洗机是利用超声振动,使液体产生“空化”作用,由空化作用产生强大的机械力,将物体粘附的各种污染、污垢剥离下来,达到清洗目的。四、主要技术参数1. 适用于电压:220V,50HZ2. 功率:3KW3. 反冲洗空气压力:0.2-0.3MPa4. 按键式控制5. 简式过滤器六芯6. DN10-30阀门及小过滤器采用网篮式清洗五、技术要求1 .超声波发生器: 超声功率:3KW(6芯)适用于400*60OnlnI

2、筒式过滤器(滤芯),根据用户所提供清洗不同的样品滤芯制作不同连接模具。 超声频率:18-20KHz主控器件:采用IGBT功率模块作为开关器件,保证超声功率强劲输出,采用大功率整流桥提高电路的稳压性能。 工作指示:工作指示、电源指示、清洗时间控制、气吹时间控制 保护功能:过载保护、过热保护、 控制电路:设有软启动功能及自动频率跟踪系统 电路要求:具有多层次的自我保护功能,稳定主机频率,对负载引起的频率偏移能在较短时间内恢复,从而保证机器的优良性。2 .超声波清洗槽组成:超声波换能器、不锈钢清洗槽;清洗槽氮弧焊接成型,焊缝平滑均匀无变形,无渗漏,无毛刺,内部无缺陷。 结构:超声波换能器固定于不锈钢

3、清洗槽底部。组合方式:换能器通过镶钉及进口胶粘接固定,永不脱落。 换能器:(晶片进口)。a. 额定功率:IOoW/只b. 额定频率:18-20KHz 材质:内槽采用304不锈钢板,外护板采用Imm304不锈钢板3 .转动系统(1)转动电机功率:120W(2)转动方式:双排6只并联,链条传动(3)转动速度:约1-15转/分钟(可调)(4)滤芯在清洗过程中,可缓慢旋转,且转速可调。4 反冲系统(5)连结器:专用316L不锈钢连接器,在转动状态下可实现反冲。(6)反冲洗空气压力:0.2-0.3MPa水压0.IMPa。(7)密封装置:A-V型密封。(8)截止装置:整体反冲采用电磁阀自动控制。(9)排污

4、为电磁阀控制。5 .联接方式(1)随机附带一套接口(2)紧固器轴承:不锈钢轴承6 .清洗和反冲时间设置(1)本设备为按键式操作(2)设置清洗及反冲总时间,完毕报警(3)视情况分别设置清洗和反冲时间,二者自动循环转换7 .适用范围(1)简式过滤器:4060Onln1、DN10-30阀门及小过滤器采用网篮式清洗(将滤芯取下,将清洗工件放入网篮中,放入清洗槽中进行超声波清洗)(2)接口:接头快接方式(3) 精度:25UnIYOum8 .电气装置(1)控制线经过各种控制原件直到外部各类开关都标明线号。(2)外部所有的电线接口位置合理,不在容易溅水的部位及下方。(3)操作面板有合理的指示标示。六、设计、

5、制造和检验标准设备设计、制造及检验必须符合国家或行业现行最新标准要求。七、供货范围1.超声波清洗机2台,每台配置随机专用工具2套。2.每台主要配置表名称数量备注超声波发生器1台超声波换能器1套功放模块1个功放板1个信号板1个整流桥堆1个换能头30个不锈钢内体1套不锈钢架体1套接触器1只控制中间继电器1只控制继电器底座1批控制急停1只控制断路器1只控制断路器1只控制中间继电器1套控制网篮1只清洗小阀门及小过滤器3 .每台提供3套使用维护说明书、产品合格证、图册、配件并附电子版1份(U盘)。4 .供方负责现场安装指导、调试,并对使用维修人员提供培训。5 .合同生效后60日内到货。八、质保1 .设备的质量保证期为到货验收后不低于18个月或设备安装、试运行且验收合格后不低于12个月。在质量保证期内,供应商负责免费提供技术指导;对于非买方原因造成的故障,供应商负责免费提供维修服务;2 .对因出现质量或技术问题,需要厂家派技术人员来现场时,必须保证在24小时内派出技术指导人员进行售后服务。
