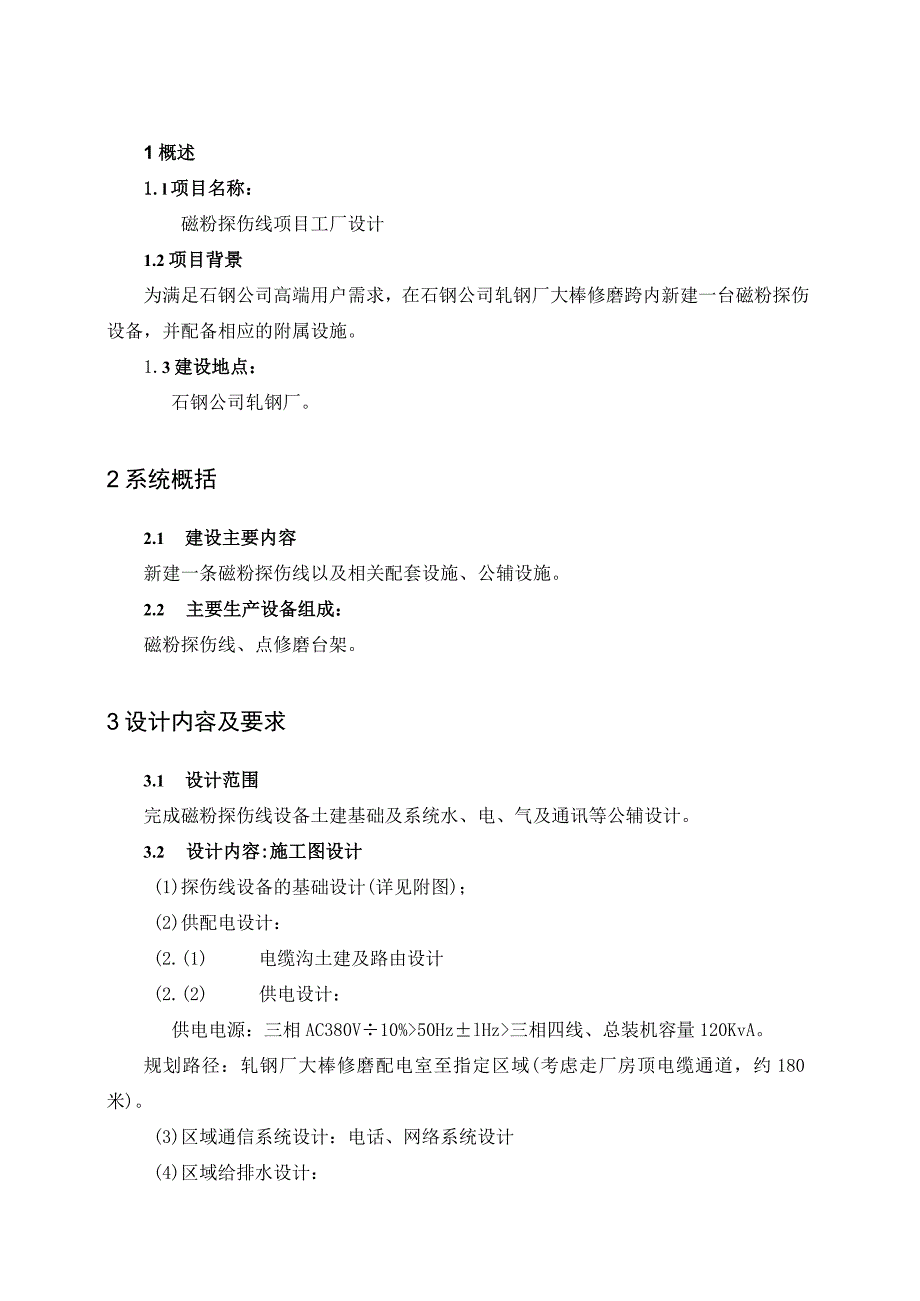

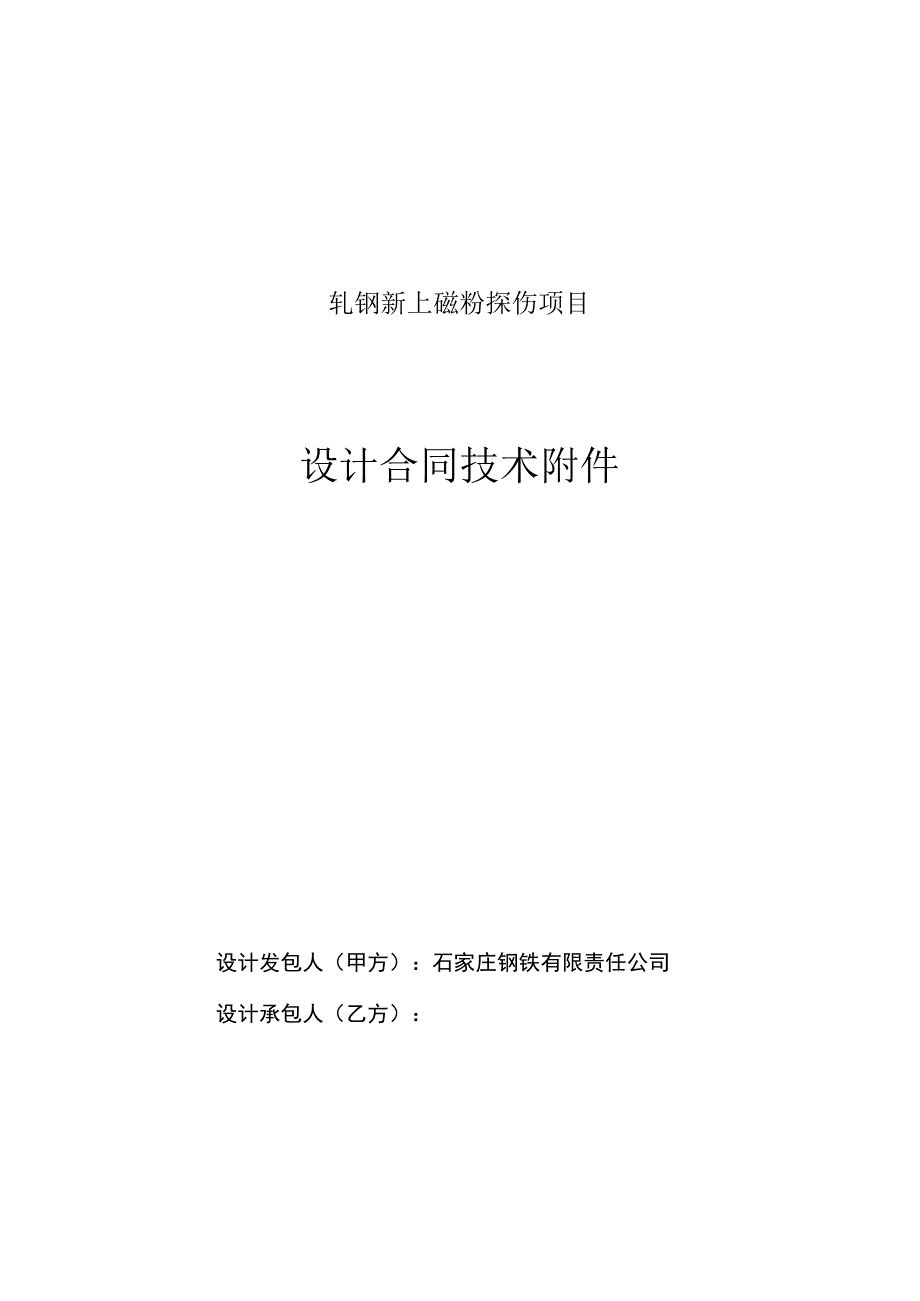

1、轧钢新上磁粉探伤项目设计合同技术附件设计发包人（甲方）：石家庄钢铁有限责任公司设计承包人（乙方）：1概述1.l项目名称：磁粉探伤线项目工厂设计1.2项目背景为满足石钢公司高端用户需求，在石钢公司轧钢厂大棒修磨跨内新建一台磁粉探伤设备，并配备相应的附属设施。1.3建设地点：石钢公司轧钢厂。2系统概括2.1 建设主要内容新建一条磁粉探伤线以及相关配套设施、公辅设施。2.2 主要生产设备组成：磁粉探伤线、点修磨台架。3设计内容及要求3.1 设计范围完成磁粉探伤线设备土建基础及系统水、电、气及通讯等公辅设计。3.2 设计内容:施工图设计(1)探伤线设备的基础设计(详见附图)；(2)供配电设计：(2.(

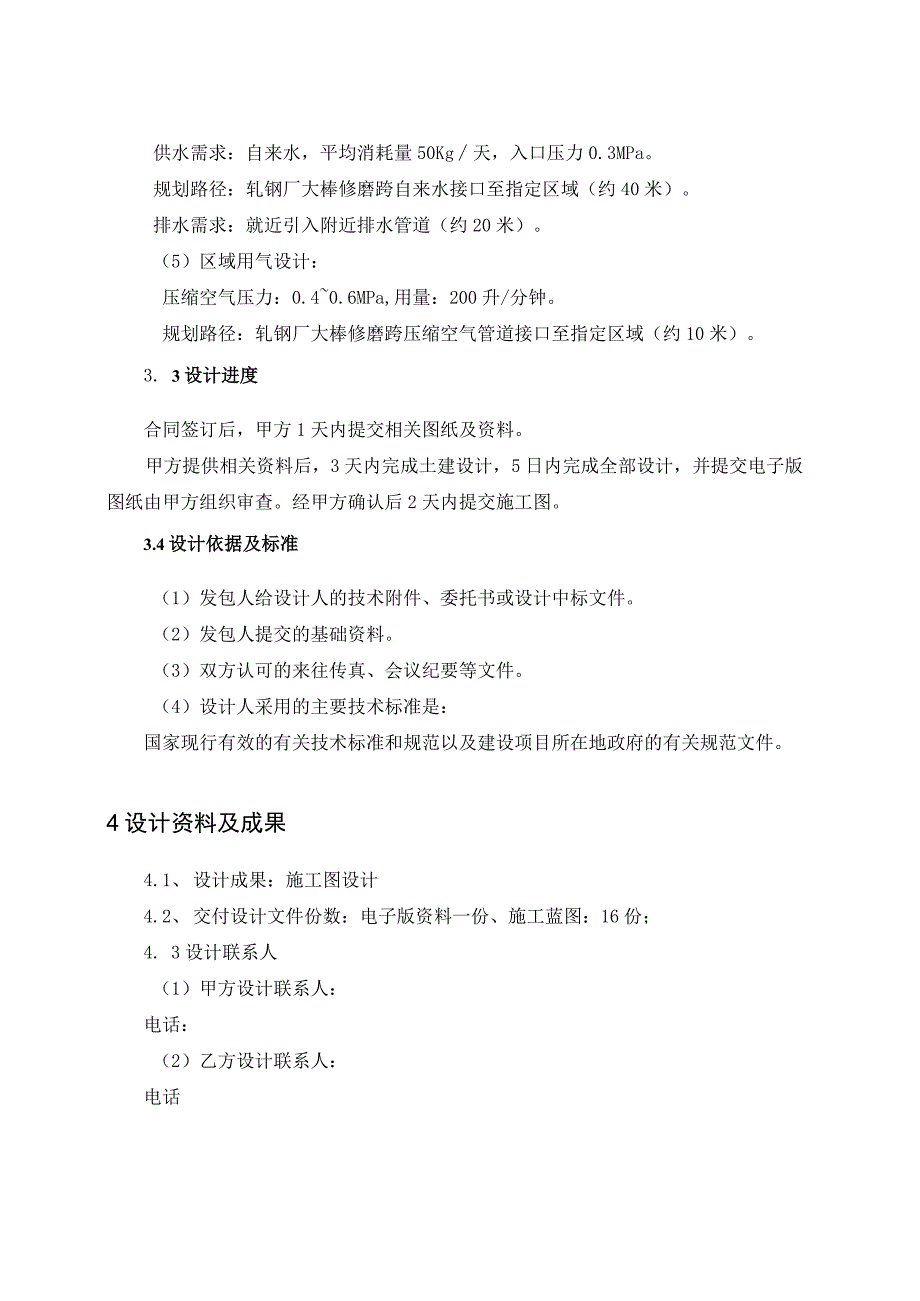

2、1) 电缆沟土建及路由设计(2.(2) 供电设计：供电电源：三相AC380V10%50HzlHz三相四线、总装机容量120KvA。规划路径：轧钢厂大棒修磨配电室至指定区域(考虑走厂房顶电缆通道，约180米)。(3)区域通信系统设计：电话、网络系统设计(4)区域给排水设计：供水需求：自来水，平均消耗量50Kg天，入口压力0.3MPa。规划路径：轧钢厂大棒修磨跨自来水接口至指定区域（约40米）。排水需求：就近引入附近排水管道（约20米）。（5）区域用气设计：压缩空气压力：0.40.6MPa,用量：200升/分钟。规划路径：轧钢厂大棒修磨跨压缩空气管道接口至指定区域（约10米）。3. 3设计进度合同签订后，甲方1天内提交相关图纸及资料。甲方提供相关资料后，3天内完成土建设计，5日内完成全部设计，并提交电子版图纸由甲方组织审查。经甲方确认后2天内提交施工图。3.4设计依据及标准（1）发包人给设计人的技术附件、委托书或设计中标文件。（2）发包人提交的基础资料。（3）双方认可的来往传真、会议纪要等文件。（4）设计人采用的主要技术标准是：国家现行有效的有关技术标准和规范以及建设项目所在地政府的有关规范文件。4设计资料及成果4.1、 设计成果：施工图设计4.2、 交付设计文件份数：电子版资料一份、施工蓝图：16份；4. 3设计联系人（1）甲方设计联系人：电话：（2）乙方设计联系人：电话
