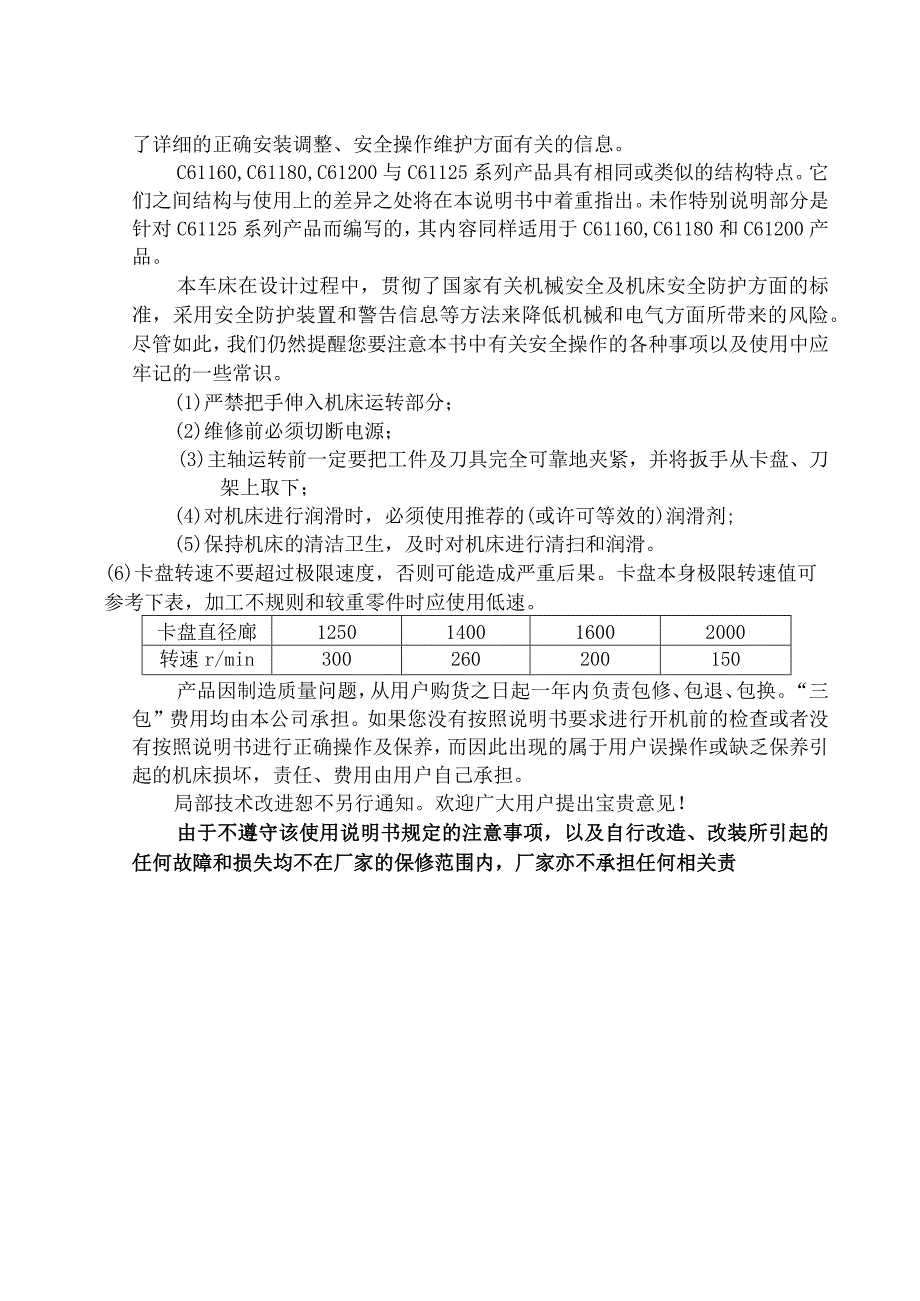

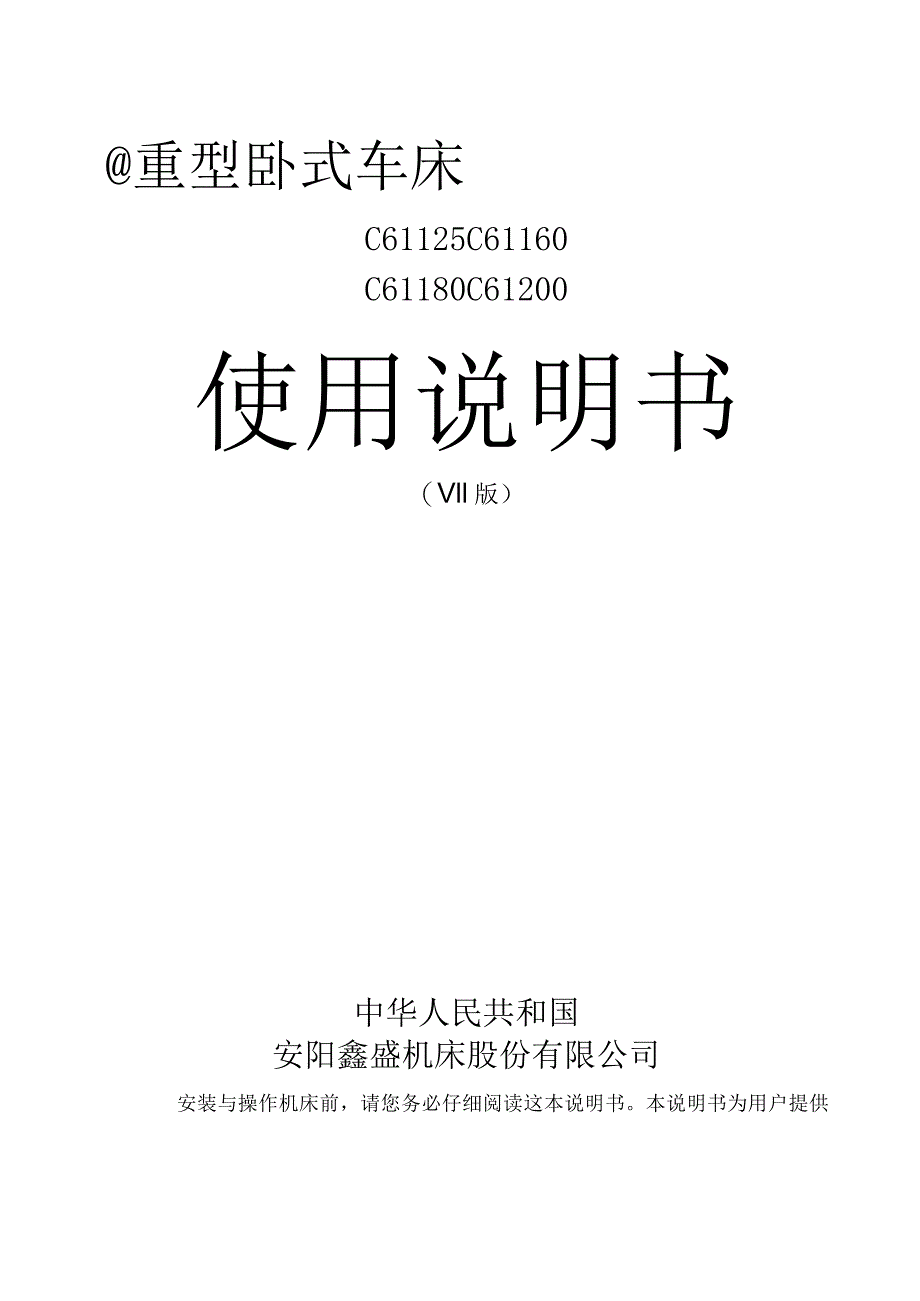

1、重型卧式车床C61125C61160C61180C61200使用说明书（Vll版）中华人民共和国安阳鑫盛机床股份有限公司安装与操作机床前，请您务必仔细阅读这本说明书。本说明书为用户提供了详细的正确安装调整、安全操作维护方面有关的信息。C61160,C61180,C61200与C61125系列产品具有相同或类似的结构特点。它们之间结构与使用上的差异之处将在本说明书中着重指出。未作特别说明部分是针对C61125系列产品而编写的，其内容同样适用于C61160,C61180和C61200产品。本车床在设计过程中，贯彻了国家有关机械安全及机床安全防护方面的标准，采用安全防护装置和警告信息等方法来降低机械
2、和电气方面所带来的风险。尽管如此，我们仍然提醒您要注意本书中有关安全操作的各种事项以及使用中应牢记的一些常识。(1)严禁把手伸入机床运转部分；(2)维修前必须切断电源；(3)主轴运转前一定要把工件及刀具完全可靠地夹紧，并将扳手从卡盘、刀架上取下；(4)对机床进行润滑时，必须使用推荐的(或许可等效的)润滑剂;(5)保持机床的清洁卫生，及时对机床进行清扫和润滑。(6)卡盘转速不要超过极限速度，否则可能造成严重后果。卡盘本身极限转速值可参考下表，加工不规则和较重零件时应使用低速。卡盘直径廊1250140016002000转速r/min300260200150产品因制造质量问题，从用户购货之日起一年内

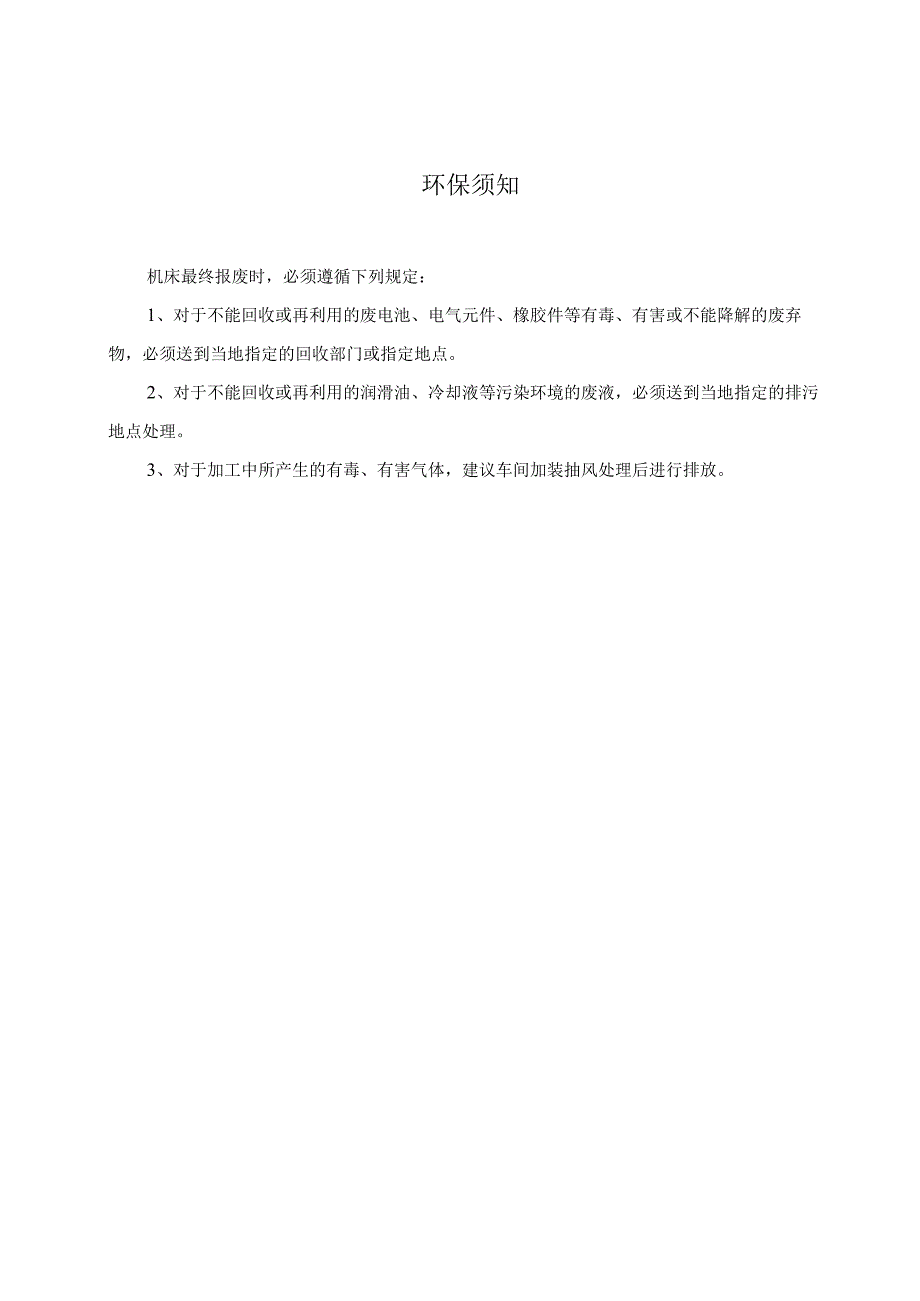

3、负责包修、包退、包换。“三包”费用均由本公司承担。如果您没有按照说明书要求进行开机前的检查或者没有按照说明书进行正确操作及保养，而因此出现的属于用户误操作或缺乏保养引起的机床损坏，责任、费用由用户自己承担。局部技术改进恕不另行通知。欢迎广大用户提出宝贵意见！由于不遵守该使用说明书规定的注意事项，以及自行改造、改装所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责环保须知机床最终报废时，必须遵循下列规定：1、对于不能回收或再利用的废电池、电气元件、橡胶件等有毒、有害或不能降解的废弃物，必须送到当地指定的回收部门或指定地点。2、对于不能回收或再利用的润滑油、冷却液等污染环境的废液
4、，必须送到当地指定的排污地点处理。3、对于加工中所产生的有毒、有害气体，建议车间加装抽风处理后进行排放。安全事项在危险！中对直接威胁的危险加以说明，不遵守这些说明会导致死亡或严重的身体伤害。请您遵守该说明！在警告！中对可能的危险加以说明，不遵守这些说明会导致死亡或严重的身体伤害。请您遵守该说明！在注意！中对可能的危险加以说明，不遵守这些说明会导致中等或轻微的人身或物质损害。请您遵守该说明！机床配有许多安全装置以防止操作人员和设备受到伤害和损坏。上机操作前阅读并理解操作手册、使用说明书以及机床上的安全警示标牌，按以下的规定要求对机床进行安全操作。1、基本操作要求企危险！控制装置、变压器、电机、接
5、线盒、带高压接线端子和其它带电部位不要用手（或不绝缘物品）去触摸，否则会引起电击。不要用湿手去触摸开关，否则，也会引起电击。警告：应当非常熟悉急停按钮开关的位置，以便在任何需要使用它时，无须寻找就会按到它。在安放保险丝之前，一定要将机床断电。要有足够的工作空间，以避免危险产生。A水或油能使地面打滑而造成危险，为了防止出现意外事故，工作地面应保持洁净干燥。在使用开关之前，一定要确认，不要弄错。A不要乱碰开关。接近机床的工作台应结实牢固，以防止出现事故。要避免物件从工作台面上滑下。如果一项任务需由二个以上的人来完成，那么，在操作的每一个步骤上都应当规定出协调的信号，除非己给出了规定的信号，否则就不
6、要进行下一步骤操作。企注意！A当电源部分出现故障时，应立即扳断主电路开关。使用推荐的液压油、润滑油和油脂或认可的等同性能的油和油脂。应当使用具有适宜电流额定值的保险丝。A要防止操作盘、电气控制盘等受到冲击，否则能引起故障，使设备不能正常工作。A不要改变参数值或其它电气设置。若需非变不可的话，则应在改变之前将原始值记录下来，以便在必要时，可以恢复到它们的原始调整值上。不要弄脏、刮伤或弄掉警示标牌。如果标牌上的字迹已变得模糊不清或遗失了，应向厂方订购新的标牌。在订购前要标清标牌的件号。2、接通电源之前的要求企危险！凡是绝缘皮损坏的缆线、软线或导线都会产生电流泄漏和电击，所以，在接通电源之前，应进行
7、检查。警告！一定要弄懂使用说明书和编程手册中所规定的内容。对每一个功能和操作过程都要弄清楚。应穿防油的绝缘鞋，穿工作服和配带其它安全防护用品。将所有NC装置、操作盘和电气控制盘的门和盖都关上。企注意！为机床所配置的送电开关的缆线和主线路开关用的缆线必须具有足够的横截面以满足电力的要求。铺设在地面的缆线必须能防铁屑以避免产生短路。机床拆箱后第一次使用之前，应使机床空运转几小时，对每个滑动部件都要用新的润滑油加以润滑，应使润滑泵连续工作，直到油从刮屑器处渗出为止。应将油箱的油灌到游标处。在必要时应进行检查并加注油液。对于润滑点，油的种类和相应的油位，请参见各自有关的说明标牌。A各个开关及操作手柄都
8、应灵活、平滑好用，请检查它们的动作情况。3、接通电源以后的要求企危险！当给机床送电时，要在操纵盘上依次接通工厂送电开关，主线路开关和电源开关。A在机床主轴运转时，任何情况下，禁止搬动床头前的变速手柄！机床在空挡位置时，严禁启动！A机床启动或运行过程中，身体的任何部位请勿接近或接触机床的运转部分。A检查冷却液的液量，必要时添加冷却液。企警告！当将操作盘上的电源开关置于ON（接通）位置时（按上述操作顺序要求进行接通），应检查REDAY（准备）灯是否亮。车床工作前，启动主运动后，应空转3到5分钟，观察主轴箱右端面油窗是否上油，并驱动床鞍和滑板来回运动，使润滑油散布到各润滑点后方可开始工作，不应开车后
9、就进刀工作。4、常规检查企警告！定期检查并调整三角皮带的松紧程度，调整过程中千万不要将手指插到皮带和皮带轮之间。注意：检查电机、齿轮箱和其它部件是否发出异常的噪声。检查各滑动部件的润滑情况检查防护罩和安全保护装置是否处于良好的状态。检查皮带的松紧度。若皮带太松则需调整或应用新的相匹配的皮带换上。5、升温企警告！对机床进行升温，特别是对主轴和进给轴进行升温。应该在机床的自动状态中中速运转，使机床达到稳定温度。A机床的自动操作程序控制机床的各种动作，所以，应对它的每个动作进行检查。如果机床闲置了很长时间，不要在一开动就进入实际的加工，由于油润滑不足，很可能会使滑动部件受损。这样，导致机床部件热膨胀
10、，从而影响加工精度。为了避免这种情况，所以一定要对机床采取升温。6、开机前的准备工作企警告！工装应确保符合机床的技术参数，尺寸和型号。过分的刀具磨损能够引起损坏，因此，事先就应将所有的有严重磨损的刀具用新刀换下。A工作区应有足够的亮度以方便安全检查。机床或设备周围的工具及其它物品应存放有序，保持良好关系和通道畅通。工具或零件不要放置在床头箱上、刀架上盖上、导轨平面和油漆表面或另外一些相类似的位置上。如果重型的圆柱件的中心孔太小，在加载后，工件很可能会跳出顶尖，所以，一定要注意中心孔的规格和角度。用后顶尖工作时，顶尖处应涂油，尾座应紧固在床身上，并应锁紧顶尖套筒,进行强力切削时.，必须牢固拧紧螺
11、母，以增大紧固力。A从主轴上取下顶尖和顶尖套时，须用带锥头的铜棒，不得用钢棒直接撞打。企注意！对于工件的长度应限制在规定之内，以防止干涉。刀具安装后，应进行试运转。机床必须仔细地用煤油（不得用碱水和其它腐蚀性液体）洗涤防锈涂料，床头箱内用加热的煤油冲洗，各处用的导油羊毛线应清洗干净，放回原处，除去导轨上的油纸和油脂，擦干净后重新注上导轨润滑油，不得用砂布或其它硬物磨刮机床。注意往油箱和水箱中，按要求分别注入适量的润滑油和冷却液。在开始使用机床前，应详细阅读本使用说明书及清楚机床的各种要求和工作条件。清楚各按扭、旋钮的功能和使用方法；仔细检查电器系统是否完好；接线及插头联接是否正确；运输过程中有
12、无连线振松、虚接情况；电机有无受潮；接通后，注意电机旋转方向是否符合规定。开动机床前必须仔细了解机床结构性能、操作、润滑和电器说明。先用手动操作检查机床各部机能的工作，再用手动输入一个单程序，最后用手动输入试验全机自动循环。在试验中，机床运转必须平稳，润滑充分,动作灵活，各种机能都符合要求，才能开始使用。7、操作要求警告！披着长发，不要操作机床，一定要戴工作帽后再工作。操作开关时不得戴手套，否则，很可能引起误动作等。A对于重型工件，无论什么时候移动它都必须由二个或更多人一起工作，以消除危险的隐患。A操作叉式升降机，吊车或相类似的设备及吊钩的人员必须经过培训并获得认可。无论什么时候操作叉式升降机
13、，吊车或相类似的设备都应特别细心，防止碰撞周围的设备。所使用的吊运钢丝绳或吊钩都必须具有足够的强度以满足吊运的负载的要求，并严格地限制在安全规定之内。A工件必须夹牢。一定要在关机的状态下调整冷却液的喷嘴。A不要用手或以其他方式去触摸加工中的工件或转动的主轴。从机床上卸下工件时应使刀具及主轴停止运动。在切削工件期间不要清理切屑。A在没有关好安全防护装置的前提下，不得操作机床。应该用刷子清理刀头上的切屑，不得用裸手去清理。安装或卸下刀具都应在停车状态下进行。A对镁合金件进行加工，操作者都应配带防毒面具。企注意！在自动加工过程中，不要打开机床门。在进行重载加工时，由于热的切屑能够引起火灾，所以应防止
14、切屑堆积。8、中断加工警告！本机床完成加工任务之后，操作者离开机床前，应将操纵盘上的电源开关关闭，同时也应将主线路开关关闭。机床停机后，一定要进行清理，清除切屑，擦干净门、窗、盖等。停机前，不得进行清理工作。A将机床的各部件回位。检查刮屑板有无损坏，若有损坏，应用新的替换。检查冷却液，液压油和润滑油的污染情况，如果混杂严重，则应更换。检查冷却液，液压油和润滑油的使用量，如果有必要，应予添加。清理油盘过滤器。A在下班离开机床之前，应将操纵盘上的电源开关关闭，同时，也应将机床主线路开关和车间送电开关关闭。9、安全保护装置A行程限制。存储行程限制（NC软件）。急停按钮开关。10、维修前的准备工作未经
15、允许不得擅自做任何维修工作。A更换零部件、易损品（密封、油、O型圈、轴承、油及油脂等）都必须经预先安排方可进行。注意！详细阅读并弄懂说明书中规定的安全防护措施。详细阅读说明书中的全部内容，并弄懂有关的原理、结构和所包含的注意事项。IK维修操作企危险！凡是与维修工作无关的人员都不应当操作主线路开关后或操纵盘上的控制电源ON（通）开关，为此，在这样的开关上或其它相应的地方应挂上“不得搬动开关，机床正在处于维修状态”或相类似告戒字样。这种告戒指示牌应显而易见，并容易摘取但不易脱落。带电对机床进行维修是危险的，原则上，在维修期间，主线路开关应自始至终都处于关闭状态。企警告!电气维修工作应由熟悉业务的人员来承担并应同负责人员保持密切联系，不要自行决定。行程极限装置，接近开关等互锁机构都不要卸掉或修改。应该使用合格厂家生产的保险丝、缆线等。12、维修后的处理企警告!维修工作完成后，应对工
