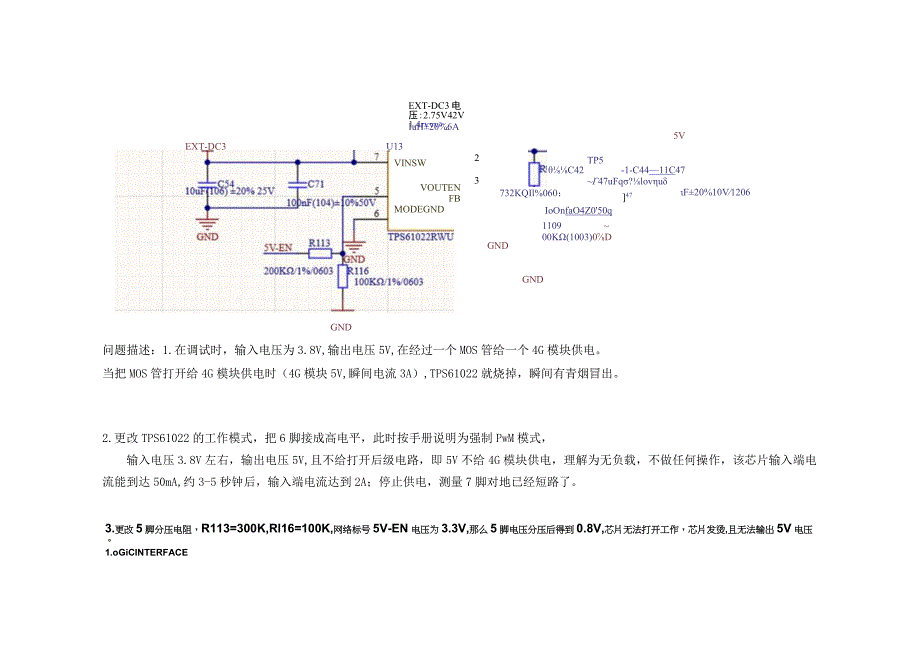

1、5VEXT-DC3电压:2.75V42V1.4rvvv_IuH20%6AEXT-DC3U13VINSWVOUTENFBMODEGND23GNDTP5732KQIl%060：1C42-1-C4411C4747uFq?lovu47IoOnfaO4Z050qF20%10V1206GND110900K(1003)0DGND问题描述：1.在调试时，输入电压为3.8V,输出电压5V,在经过一个MOS管给一个4G模块供电。当把MOS管打开给4G模块供电时（4G模块5V,瞬间电流3A）,TPS61022就烧掉，瞬间有青烟冒出。2.更改TPS61022的工作模式，把6脚接成高电平，此时按手册说明为强制PwM模式

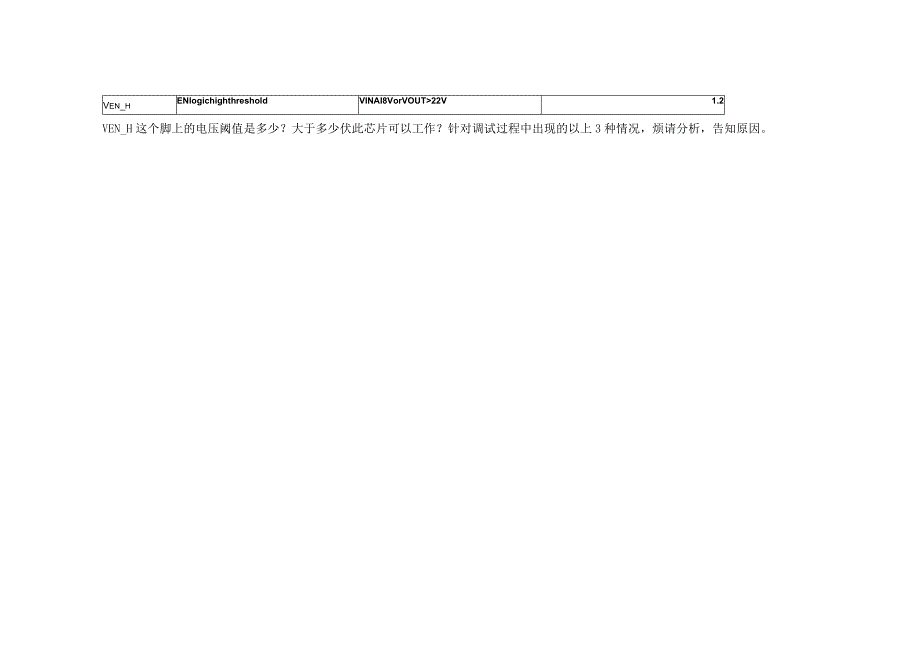

2、，输入电压3.8V左右，输出电压5V,且不给打开后级电路，即5V不给4G模块供电，理解为无负载，不做任何操作，该芯片输入端电流能到达50mA,约3-5秒钟后，输入端电流达到2A；停止供电，测量7脚对地已经短路了。3.更改5脚分压电阻，R113=300K,Rl16=100K,网络标号5V-EN电压为3.3V,那么5脚电压分压后得到0.8V,芯片无法打开工作，芯片发烫,且无法输出5V电压。1.oGiCINTERFACEVen_hENlogichighthresholdVINAI8VorVOUT22V1.2VEN_H这个脚上的电压阈值是多少？大于多少伏此芯片可以工作？针对调试过程中出现的以上3种情况，烦请分析，告知原因。
