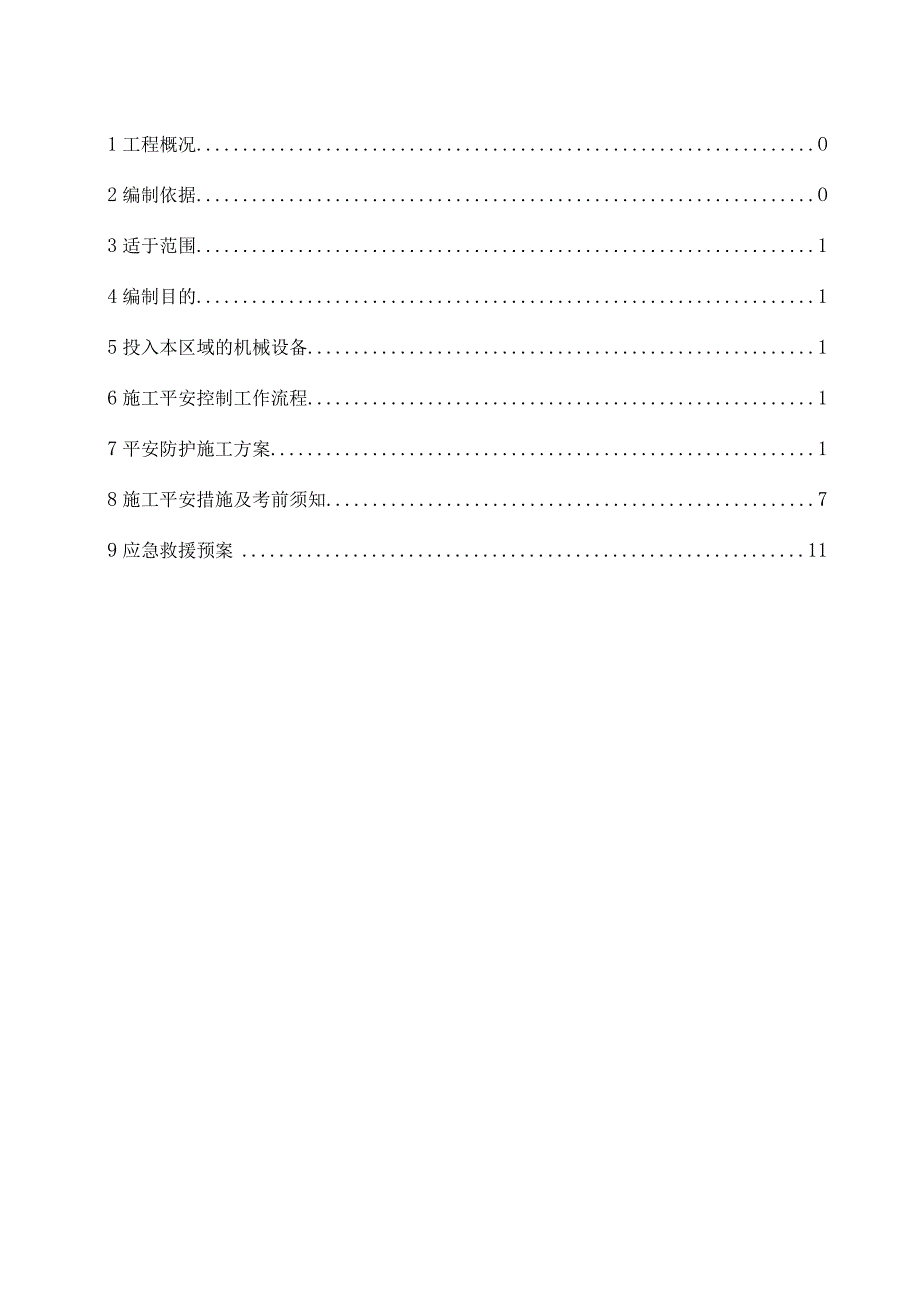

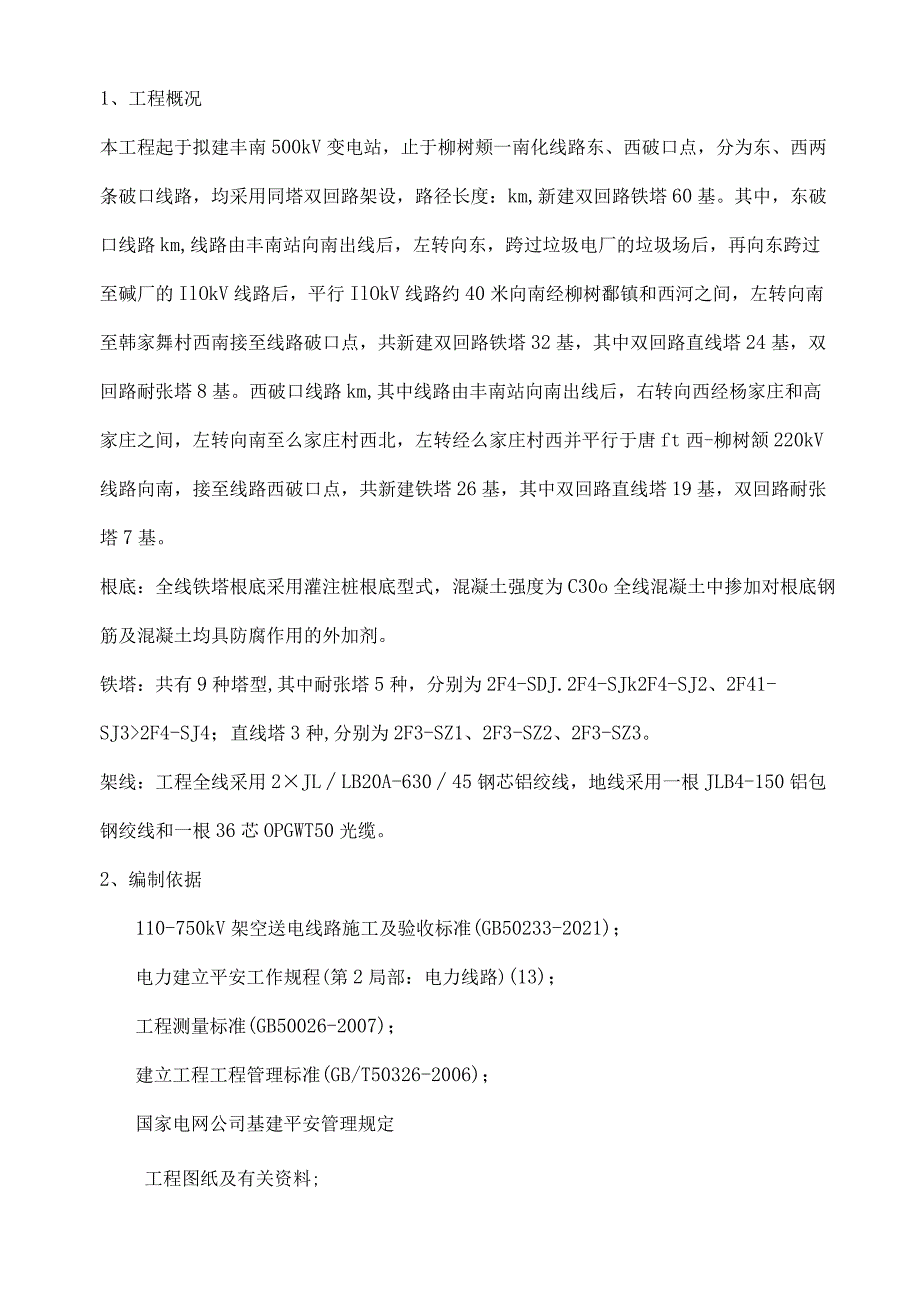

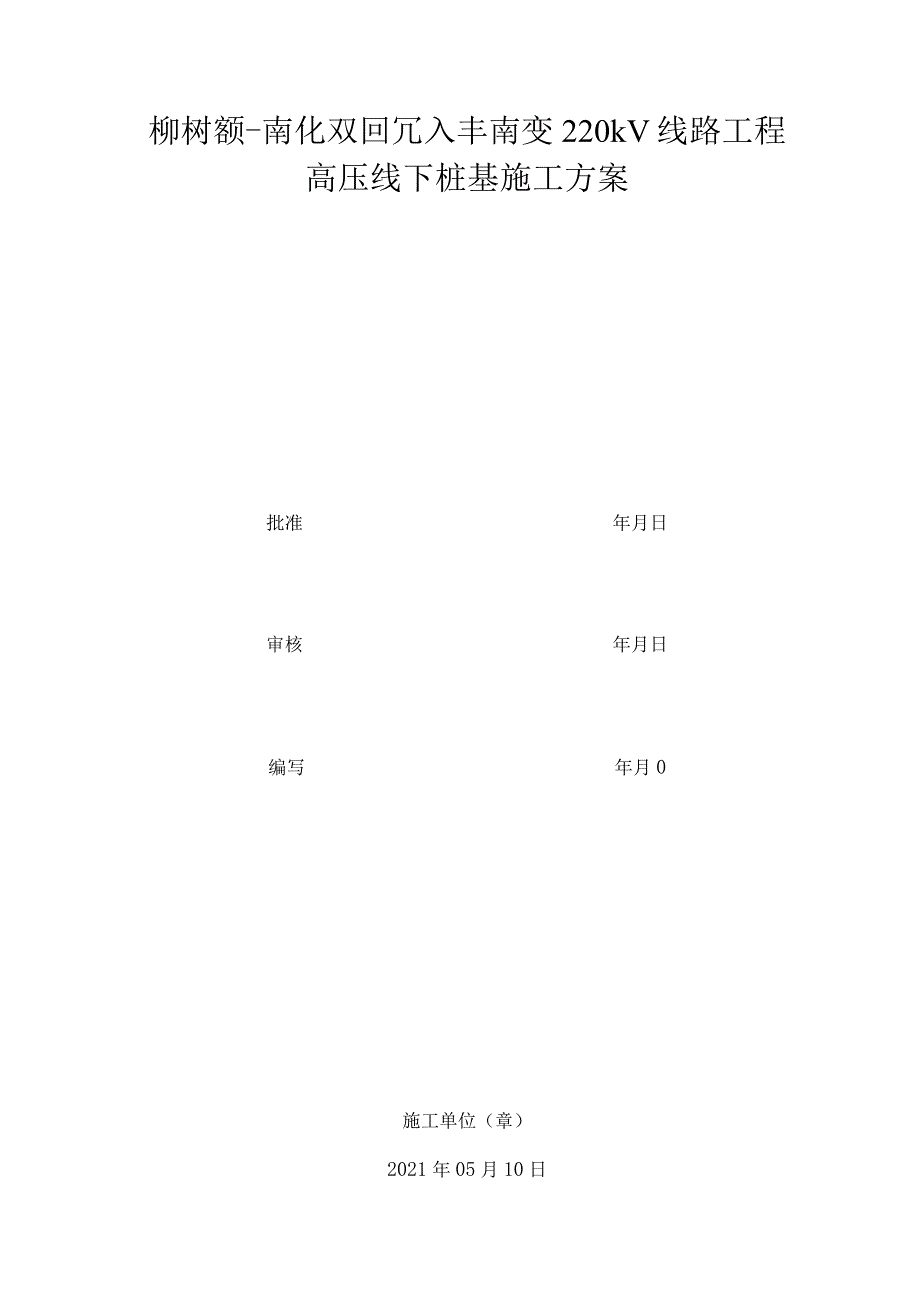

1、柳树额-南化双回冗入丰南变220kV线路工程高压线下桩基施工方案批准年月日审核年月日编写年月0施工单位（章）2021年05月10日1工程概况O2编制依据O3适于范围14编制目的15投入本区域的机械设备16施工平安控制工作流程17平安防护施工方案18施工平安措施及考前须知79应急救援预案111、工程概况本工程起于拟建丰南500kV变电站，止于柳树颊一南化线路东、西破口点，分为东、西两条破口线路，均采用同塔双回路架设，路径长度：km,新建双回路铁塔60基。其中，东破口线路km,线路由丰南站向南出线后，左转向东，跨过垃圾电厂的垃圾场后，再向东跨过至碱厂的IlOkV线路后，平行IlOkV线路约40米向
2、南经柳树鄱镇和西河之间，左转向南至韩家舞村西南接至线路破口点，共新建双回路铁塔32基，其中双回路直线塔24基，双回路耐张塔8基。西破口线路km,其中线路由丰南站向南出线后，右转向西经杨家庄和高家庄之间，左转向南至么家庄村西北，左转经么家庄村西并平行于唐ft西-柳树颔220kV线路向南，接至线路西破口点，共新建铁塔26基，其中双回路直线塔19基，双回路耐张塔7基。根底：全线铁塔根底采用灌注桩根底型式，混凝土强度为C30o全线混凝土中掺加对根底钢筋及混凝土均具防腐作用的外加剂。铁塔：共有9种塔型,其中耐张塔5种，分别为2F4-SDJ.2F4-SJk2F4-SJ2、2F41-SJ32F4-SJ4；直
3、线塔3种,分别为2F3-SZ1、2F3-SZ2、2F3-SZ3。架线：工程全线采用2JLLB20A-63045钢芯铝绞线，地线采用一根JLB4-150铝包钢绞线和一根36芯OPGWT50光缆。2、编制依据110-750kV架空送电线路施工及验收标准(GB50233-2021)；电力建立平安工作规程(第2局部：电力线路)(13)；工程测量标准(GB50026-2007)；建立工程工程管理标准(GB/T50326-2006)；国家电网公司基建平安管理规定工程图纸及有关资料;3、适于范围本方案适用于柳树颊-南化双回11入丰南变220kV线路工程东线N32、临时塔、西线N26、下桩根底施工作业。4、编
4、制目的针对220千伏高压线下桩基施工平安为主线，对高压线下桩基钻孔、钢筋笼吊装，制定施工平安控制工作流程及切实可行的平安防护施工方案。5、投入本区域的机械设备机械名称型号台数备注桩机SDlOOO1挖掘机加藤HD820III1钢钢笼吊装电焊机ZX7-400ST3弯曲机18#1切断机J3G-40026、施工平安控制工作流程场地清理及整平一测量高压线距地面距离一确定离高压线平安距离控制点f制定高压线下平安施工方案一报监理及相关单位审批一按照批准方案施工一施工平安技术交底一施工过程中平安技术指导。7、平安防护施工方案7.1受高压线影响施工范围（详见示意图）根据现场实测数据，受高压线影响主要是东线N32
5、号、东线临时塔、西线N26号桩基钻孔和钢筋笼吊装施工。因西线N26高压线至地面距离为A:13.2B:13C:13D:13.2挖掘机最大挖掘高度至地面距离含吊装带长度为8米，挖掘机和高压线下端平安距离为A:5.2B：5C:5D:5.2,而220千伏高压线的最小平安距离为6.0米，不能满足平安距离，故下挖1米后，平安距离为A:6.2B:6C:6D:6.2,满足施工要求。经测量，施工区域内高压线下端到地面的实际距离为:桩号高压线至地面距离(m)挖掘机最大挖掘高度至地面距离含吊装带长度(m)挖掘机和高压线下端平安距离(m)ABCD8ABCD西线N26141466东线N3225东线临时塔23231515
6、挖掘机和高压线下端平安距离为6米，按电力设施保护条例及实施细那么第五条规定，220千伏高压线的最小平安距离为6.0米，挖掘机工作时铲斗和高压线下端最小距离有6米，满足平安距离的需要。(见图7-1)电力设施保护条例实施细那么规定各级电压导线边线在计算导线最大风偏情况下,距建筑物的水平平安距离如下：电线电压距离建筑水平平安电线电压距离建筑水平平安距离距离1千伏以下154220千伏110千伏330千伏35千伏500千伏66HO千伏架空电力线路导线在最大弧垂或最大风偏后和树木之间的平安距离为:电压等级最大风偏距离最大垂直距离35110千伏154220千伏330千伏500千伏.2钢筋笼吊装方案(1)钢筋
7、的品种和质量，焊条的牌号和性能应符合设计要求及施工有关标准的标准规定。(2)钢筋的加工、骨架的制作应符合设计要求及有关标准的规定。(3)安装钢筋时，配置的钢筋级别、直径、根数和间距符合设计要求，焊接的钢筋和钢筋骨架，没有变形、松脱和开焊。去除钢筋外表浮皮及铁锈。(4)向驻地监理工程师报告钢筋质量自检查结果，并办理验收手续。钢筋笼质量验收标准序号项目允许偏差检验方法1主筋间距IOmm尺量检查2箍筋间距20mm尺量检查3钢筋骨架直径IOmm尺量检查4钢筋骨架长度50mm尺量检查7.2.2钢筋笼的安装根据现场实际情况及平安作业高度，钢筋笼正常制作长度不能到达平安作业要求。所以将钢筋笼分节制作。具体如
8、下表：桩号腿别一节长度重量二节长度重量三节长度重量四节长度重量五节长度重量六节长度重量钢筋笼总重(t)西线N26A4m4m4m4m4m/B4m4m4m4m4m/C4m4m4m4m4m4mD4m4m4m4m4m4m西线临时塔A4m4m4m4m4m/B4m4m4m4m4m/C4m4m4m4m4m4mD4m4m4m4m4m4m东线N32A4m4m4m4m4m4mB4m4m4m4m4m4mC4m4m4m4m4m/D4m4m4m4m4m/东线临时塔A4m4m4m4m4m4mB4m4m4m4m4m4mC4m4m4m4m4m/D4m4m4m4m4m/单节桩钢筋笼最重重量为，单桩钢筋笼最重重量为4.89to挖
9、掘机最大吊装重量为6吨，满足平安施工要求。具体步骤：钻孔桩成孔经检验合格后，即可开场钢筋笼吊装施工。为保证钢筋笼起吊时不变形，采用长吊绳小夹角的方法减小水平分力，起吊时顶端吊点采用两根等长吊绳，根部采用一根吊绳，吊点处设置弦形木吊垫和钢绳捆连。挖掘机主钩吊顶端吊绳，先起吊顶部吊绳，后起吊根部吊绳，使平卧变为斜吊，根部离开地面时，顶端吊点迅速起吊到90后，停顿起吊，解除根部吊点及木垫。检查钢筋笼是否顺直，如有弯曲应整直。当钢筋笼进入孔口后，应将其扶正徐徐下降，严禁摆动碰撞孔壁。当钢筋笼下降到顶部吊点附近的加劲箍接近孔口时，用工字钢穿过加劲箍的下方，将钢筋笼临时支撑于孔口。此时吊装第二节钢筋笼，使
10、上下两节钢筋笼位于同一竖直线上，进展连接。对接时要衔接迅速，减少作业时间，连接完成后，稍提钢筋笼，抽去临时支托，将钢筋笼徐徐下降，如此循环,使全部钢筋笼降至设计标高为止。220kV线路柳南线24#西线N26220kV线路柳南线25#图7T桩基钢筋笼吊装示意图根据测定的孔口标高计算出定位筋的长度，核对无误后进展对接，完成对钢筋笼最上端的定位。然后在定位钢筋骨架顶端的顶吊圈下面插入两根平行的工字钢，将整个定位骨架支托于钢护筒顶端。两工字钢的净距大于导管外径30cmo考前须知:(1)钢筋笼顶端应根据孔顶标高设置吊筋。(2)两节钢筋笼对接时，按照长线法拼接的标记对位，使上下节中心线保持一致，各钢筋的对
11、位准确。在钢筋笼的接长、安放过程中，始终保持骨架垂直；钢筋笼接长时每节接长应保证垂直度满足要求，接头结实可靠。(3)钢筋笼安装过程时采取有效的定位和下放措施，确保钢筋笼准确定位和防止碰撞孔壁。吊入钢筋笼时对准孔位轻放、慢放。如遇阻碍，可随起随落和正反旋转使之下放。不能高起猛落，强行下放。当下放困难时，应查明原因，不得强行下放，以免碰坏孔壁引起塌孔。不得将变形的钢筋笼放入孔内。对接时工效要衔接迅速，减少作业时间，力争快速下笼。(4)钢筋笼下放中，时刻注意观察孔内水位情况，如发现异常，马上停放，检查是否塌孔。(5)钢筋笼下放到位后检查钢筋笼是否中心偏位，使之满足标准要求后及时固定。防止钢筋笼在混凝
12、土灌注过程中上浮或下沉。钢筋笼下笼时要安装触底装置，防止钢筋笼变形。大型机械论证：因投入本区域的大型机械只有挖掘机，须对该机械进展论证。投入的加藤HD820III参数为：臂长米，旋转半径为2.75米，那么挖机臂伸长后离地面高度约8米。柳南线下导线N26桩号对地距离为米，按最大下挖1米后，桩机的高度还有米，满足施工需要。8、施工平安措施及考前须知(一)平安保证体系8.1 组织保证成立由工程经理、工程副经理、技术负责人、专职平安员等组成的平安领导小组，专职平安员负责日常的平安工作的落实，催促施工人员按有关平安规定进展生产，各作业队设兼职平安员。平安领导小组人员表人员姓名联系备注工程经理曾育松工程副
13、经理成仁辉技术负责人刘振华现场负责王昌联专职平安员黄志彬兼职平安员贺立明专业监理关天臣8.2制度保证完善各项平安生产管理制度，针对各部门、各工种的各自特点制定相应的平安管理制度，如“平安教育制度，平安检查制度，事故处理分析制度、平安奖惩制度等，并由各级平安组织催促检查，加以落实，营造“平安生产，人人有责的良好气氛。8.3 责任保证建立以平安岗位责任制为中心的平安生产责任制，落实各级管理人员和操作人员的平安职责。8.4 确定防范重点：防触电事故。(二)施工平安防护措施1、施工准备平安预防措施(1)高压线正下方桩机施工过程风险大，隐患多，是施工重点控制环节。因此，在施工准备阶段的各个环节作业人员都要进展岗前平安技术交底。(2)选责任心强、业务精干、思想素质优秀的管理人员，充实到施工生产一线，切实保证现场施工组织管理。(3)进入高压线作业区域配平安员对施工现场24小时不连续巡逻监控。(4)施工现场临时用电平安技术标准规定的平安操作距离大于一般规定的平安距离，平安操作距离假设规定过小，易发生触电事故，为了确保施工平安，采用防护性遮
