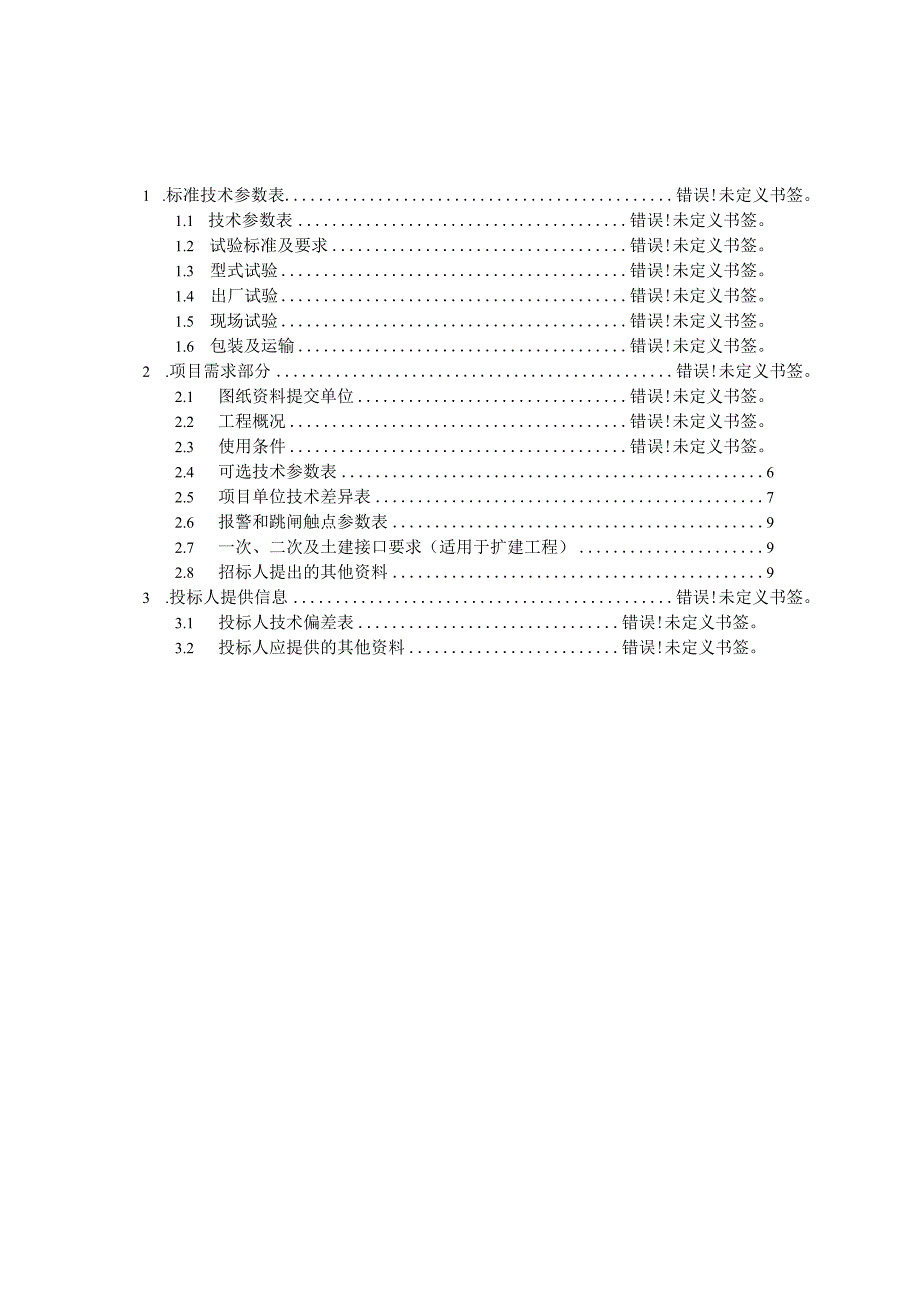

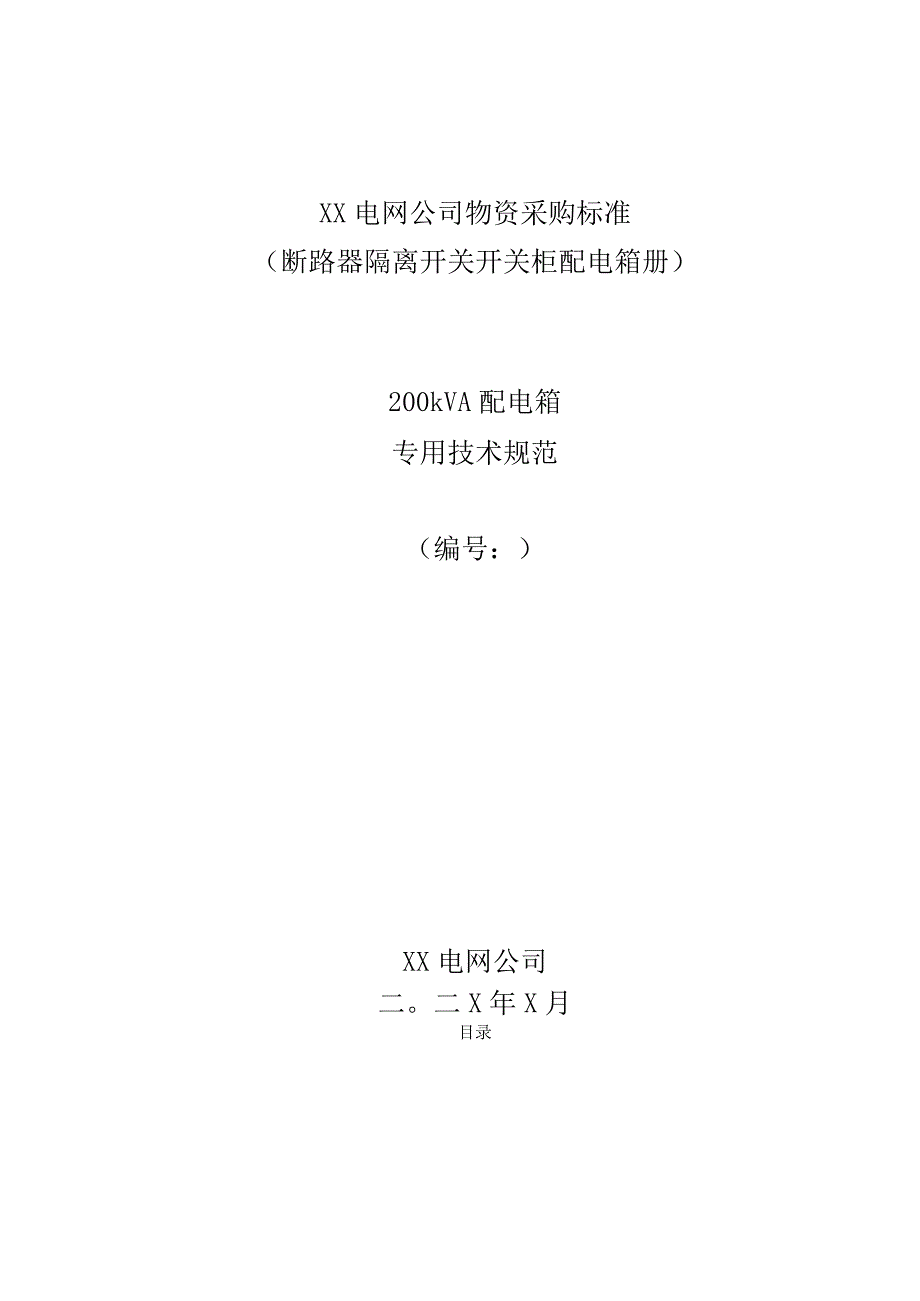

1、XX电网公司物资采购标准（断路器隔离开关开关柜配电箱册）200kVA配电箱专用技术规范（编号：）XX电网公司二。二X年X月目录1 .标准技术参数表错误!未定义书签。1.1 技术参数表错误!未定义书签。1.2 试验标准及要求错误!未定义书签。1.3 型式试验错误!未定义书签。1.4 出厂试验错误!未定义书签。1.5 现场试验错误!未定义书签。1.6 包装及运输错误!未定义书签。2 .项目需求部分错误!未定义书签。2.1 图纸资料提交单位错误!未定义书签。2.2 工程概况错误!未定义书签。2.3 使用条件错误!未定义书签。2.4 可选技术参数表62.5 项目单位技术差异表72.6 报警和跳闸触点参

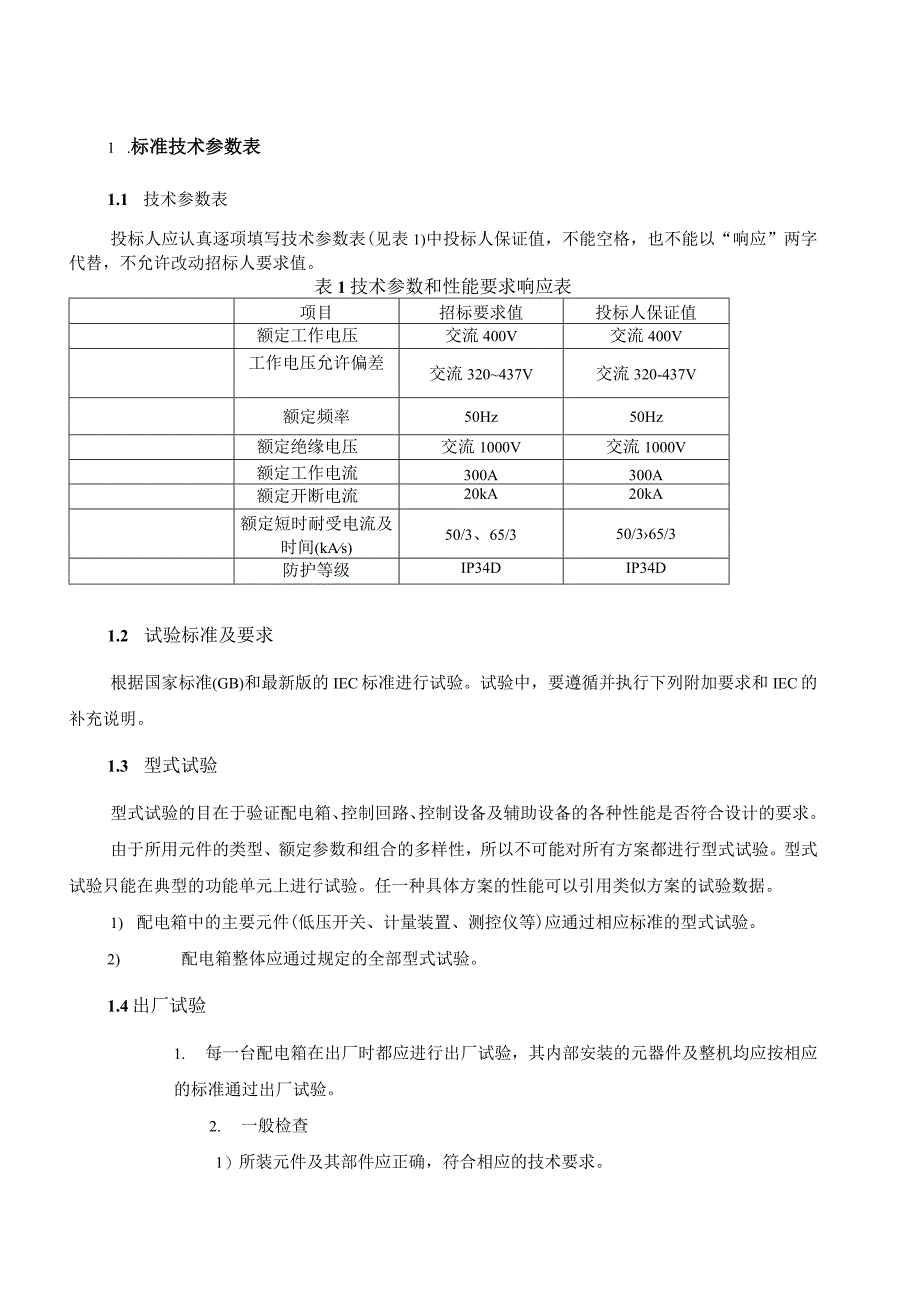

2、数表92.7 一次、二次及土建接口要求（适用于扩建工程）92.8 招标人提出的其他资料93 .投标人提供信息错误!未定义书签。3.1 投标人技术偏差表错误!未定义书签。3.2 投标人应提供的其他资料错误!未定义书签。1 .标准技术参数表1.1 技术参数表投标人应认真逐项填写技术参数表(见表1)中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。表1技术参数和性能要求响应表项目招标要求值投标人保证值额定工作电压交流400V交流400V工作电压允许偏差交流320437V交流320-437V额定频率50Hz50Hz额定绝缘电压交流1000V交流1000V额定工作电流300A3
3、00A额定开断电流20kA20kA额定短时耐受电流及时间(kAs)50/3、65/350/365/3防护等级IP34DIP34D1.2 试验标准及要求根据国家标准(GB)和最新版的IEC标准进行试验。试验中，要遵循并执行下列附加要求和IEC的补充说明。1.3 型式试验型式试验的目在于验证配电箱、控制回路、控制设备及辅助设备的各种性能是否符合设计的要求。由于所用元件的类型、额定参数和组合的多样性，所以不可能对所有方案都进行型式试验。型式试验只能在典型的功能单元上进行试验。任一种具体方案的性能可以引用类似方案的试验数据。1) 配电箱中的主要元件(低压开关、计量装置、测控仪等)应通过相应标准的型式试
4、验。2) 配电箱整体应通过规定的全部型式试验。1.4出厂试验1. 每一台配电箱在出厂时都应进行出厂试验，其内部安装的元器件及整机均应按相应的标准通过出厂试验。2. 一般检查1）所装元件及其部件应正确，符合相应的技术要求。2）电路接线正确，符合接线图和相应的技术要求，导线截面及颜色符合相关标准的要求。3）装置的铭牌、符号及标志清晰、正确、齐全，符合本技术条件要求。4）外壳和所装元件外形尺寸应符合图纸和相应标准和技术条件的要求。5）外壳及所装元件的金属表面涂覆层应符合有关的技术要求。3. 机械操作试验1）开关设备操作2）门应开启灵活，开启4 .试验接地回路电阻不得大于（试验报告应记录具体数值，不得
5、以“合格、通过”等方式记录）。5 .工频耐压试验。6 .辅助回路工频耐压试验。7 .对开关动作定值整定。提供现场安装后试验的便利。1.5 现场试验按照国网公司“电力设备交接和预防性试验规程”相关项目和标准执行1.6 包装及运输配电箱的包装、运输应符合JB3084电力传动控制战的产品包装与运输规程等的要求。配电箱铭牌应有制造厂名、产品型号、出厂编号、制造年月、性能参数等内容。应随配电箱装箱提供装箱文件资料清单、产品合格证书、使用说明书（含额定电气参数、使用条件、一次方案图、结构尺寸、安装尺寸及要求、操作和维修要求等）、电气原理图和接线图和专用工具清单、备品备件、随机附件、3C标识。配电箱中导线的
6、颜色和排列应符合下表规定：表2母线的颜色和排列顺序类别颜色垂直排列水平排列前后排列A相黄上左远B相绿中中中C相红下右近N中性线淡蓝最下最右最近电压回路导线南t面不小于2.5，方毫米，电流回路导线截面不小于4方毫米，表3主要技术参数表序号名称200kVA型号及技术数据1变压器容量（kV）50801001602002503154002适用区域农村（集镇）农村（集镇）农村（集镇）农村（集镇）农村（集镇）城镇城镇城镇3箱体材质不锈钢不锈钢不锈钢不锈钢不锈钢不锈钢/钢板不锈钢/钢板不锈钢/钢板4进/出线回路情况1进2出1进2出1进2出1进2出1进2出1进2出1进2出1进2出5电流变比75/5A150/5
7、A150/5A250/5A300/5A400/5A500/5A75056进线开关型号规格1IR17-100HR17-20011R17-200HR17-400IIR17-400HR17-630HR17-630HR17-6307出线开关型号规格TOOA开关+漏电综合保护器-160A开关+漏电综合保护器-200A开关+漏电综合保护器-250A开关+漏电综合保护器-315A开关+漏电综合保护器-250A开关+漏电综合保护器-315A开关+漏电综合保护器-400A开关+漏电综合保护器8电容容量一25kvar32kvar45kvar64kvar75kvar90kvar125kvar9电容配置-220,Y3
8、X3kvar/380,2X8kvar220,Y3X4kvar/380,2X10kvar220,Y35kvar/380,215kvar220,Yl*8var380,315ar3*BSMJ0.25-10-1,3*BSMJ0.4-15-33*BSMJ0.25-10-1,3*BSMJ0.4-20-33*BSMJ0.25-15-1,4*BSMJ0.4-20-310箱体尺寸（长X宽X高mm）700600650130090070013009007001300900X700130090070013009007001300900700注：出线开关具备自动重合2.项目需求部分表2货物需求及供货范围一览表序号项目单
9、位工程名称物资名称型号规格单位数量交货期交货地点1XX供电公司XX更换综合配变JP柜工程户外两回路综合配电箱200kVA个120202X.10.01XX仓库地面2.1 图纸资料提交单位需确认的图纸资料应由卖方提交到表4所列单位。表4卖方提交的需经确认的图纸资料及其接收单位提交图纸、资料名称接收图纸单位名称、地址、邮编、电话提交份数认可图、最终图（附电子文档）（设计单位）1认可图、最终图说明书试验报告（附电子文档）（XX县电力公司生产技术部）12.2 工程概况2.2.1 项目名称：XX更换综合配变JP柜工程2.2.2 项目单位：XX供电公司2.2.3 工程规模2.2.4 工程地址：XX境内2.2
10、.5 交通、运输：供货厂家负责运输，装卸费用2.4 可选技术参数表表6可选技术参数表序号项目单位招标人要求值投标人保证值1海拔高度米不超2000不超20002最大风速111/S35353安装方式柱上支架安装柱上支架安装4出线开关路225防护等级大于等于IP34大于等于IP346污秽等级级IVIV2.5 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况,使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出；投标人应对本表中项目单位提出的技术差异逐条响应。表7项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）对专用的
11、修改：序号项目标准参数值项目单位要求值投标人保证值1ITa,b,c电流互感器BHO,66-500/50,5S级3只BHO,66-300/50,5S级3只BHO,66-300/50,5S级3只32Ta,b,c电流互感器BHO,66-500/50,5级3只BHO,66-300/50,5级3只BHO,66-300/50,5级3只4QF低压刀熔开关HR17-400A1台HR17-4001台HR17-4001台5K智能配变终端IDTT-B1台IDTT-B1台IDTT-B1台6SPD浪涌保护器4P25KL1只4P25KL1只4P25KL1只7IQF2QF剩余电流动作保护器400A2台225A2台225A2
12、台83QF断路器225A1台225A1台225A1台9QFl-3微型断路器63A/3P3台633P3台63A/3P3台序号项目标准参数值项目单位要求值投标人保证值10QF4-QF6微型断路器63A/1P3台63A/1P3台63A/1P3台11FK1-3低压负荷开关Z/3803台zd/3803台Zl/3803台12FK4低压负荷开关Y/2201台Y/2201台Y/2201台13RH1-3信号灯AC380V红色3只AC380V红色3只AC380V红色3只14RH4-RH6信号灯AC220V红色3只AC220V红色3只AC220V红色3只15CI-3低压电容器BS町0.4-153只BSMJO.4-1
13、53只BSMJO.4-153只16低压电容器BSMJO.23-8X3-11只BSMJO.23-8X3-11只BSMJO.23-83-11只17箱体不锈钢1300X900X600钢板厚度1.5毫米不锈钢1300X900X600钢板厚度L5毫米不锈钢1300X900X600钢板厚度L5毫米智能配变终端由供方提供，安装，智能配变终端造价包括在配电箱总报价中。其标准不能低于农网智能配变终端功能规范和技术条件Q/GDW615-2011的标准。不锈钢外壳为不锈钢本色，容器补偿三相补偿15千乏*3,单相分补8千乏1块。低压进线只预留电能表位置，不安装电能表，电压回路导线截面为2.5,电流回路导线截面为4平方不锈钢外壳钢板厚度为1.5毫米。2.6 报警和跳闸触点参数表2.7 一次、二次及土建接口要求（适用于扩建工程）2.8 招标人提出的其他资料2.8.1 本技术条件对需求产品描述不详细的，请严格按照
