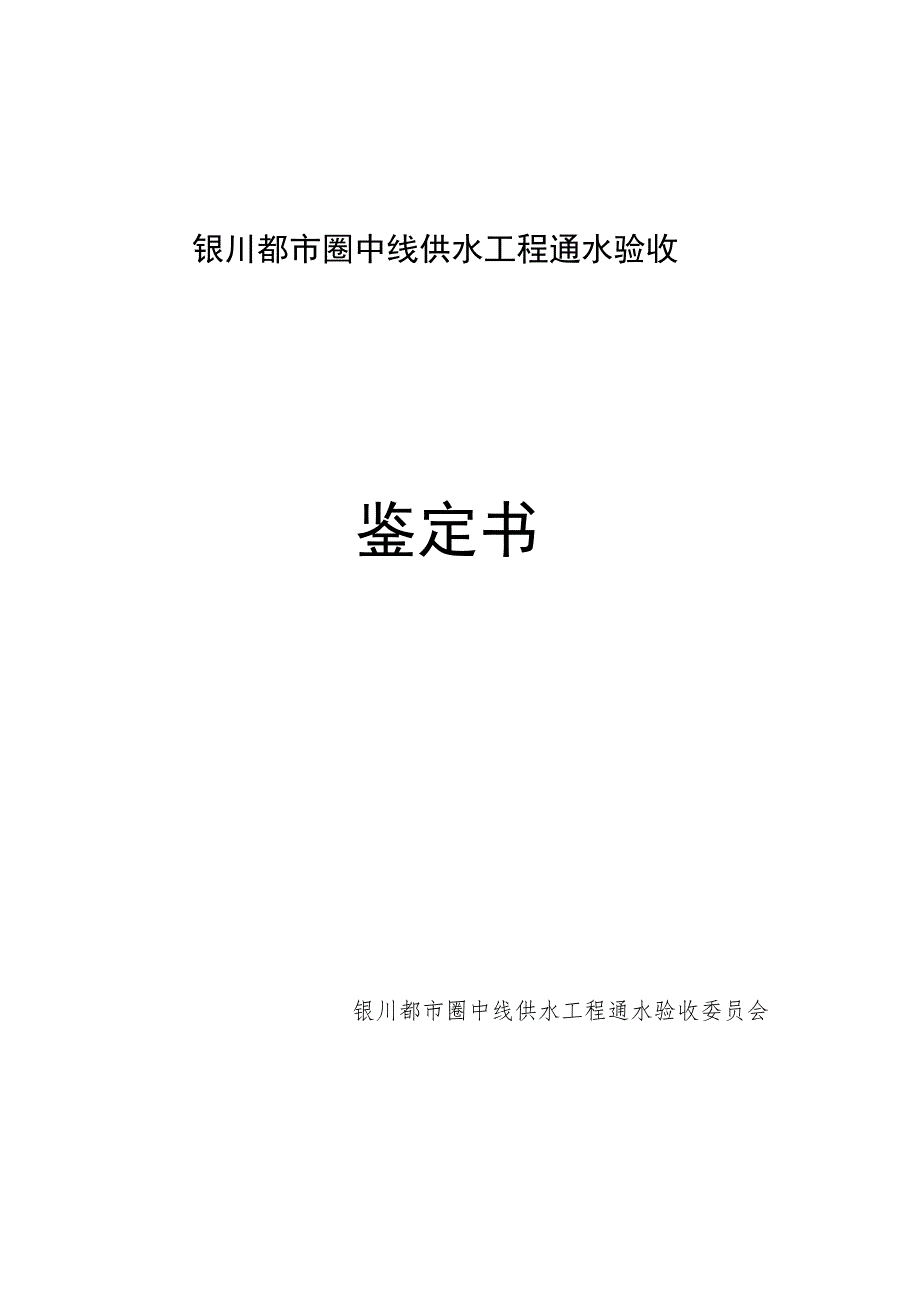

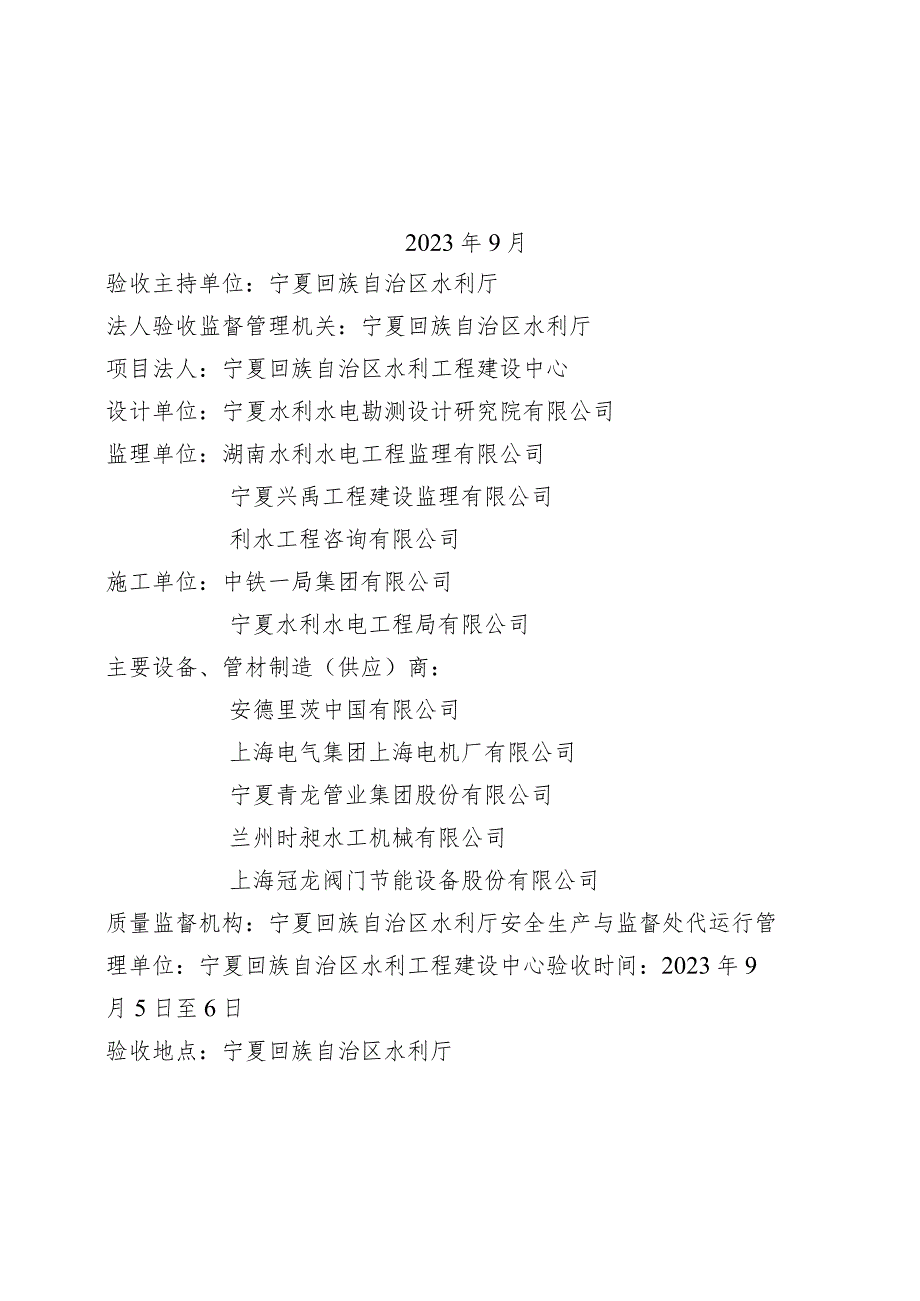

1、银川都市圈中线供水工程通水验收鉴定书银川都市圈中线供水工程通水验收委员会2023年9月验收主持单位：宁夏回族自治区水利厅法人验收监督管理机关：宁夏回族自治区水利厅项目法人：宁夏回族自治区水利工程建设中心设计单位：宁夏水利水电勘测设计研究院有限公司监理单位：湖南水利水电工程监理有限公司宁夏兴禹工程建设监理有限公司利水工程咨询有限公司施工单位：中铁一局集团有限公司宁夏水利水电工程局有限公司主要设备、管材制造（供应）商：安德里茨中国有限公司上海电气集团上海电机厂有限公司宁夏青龙管业集团股份有限公司兰州时昶水工机械有限公司上海冠龙阀门节能设备股份有限公司质量监督机构：宁夏回族自治区水利厅安全生产与监督

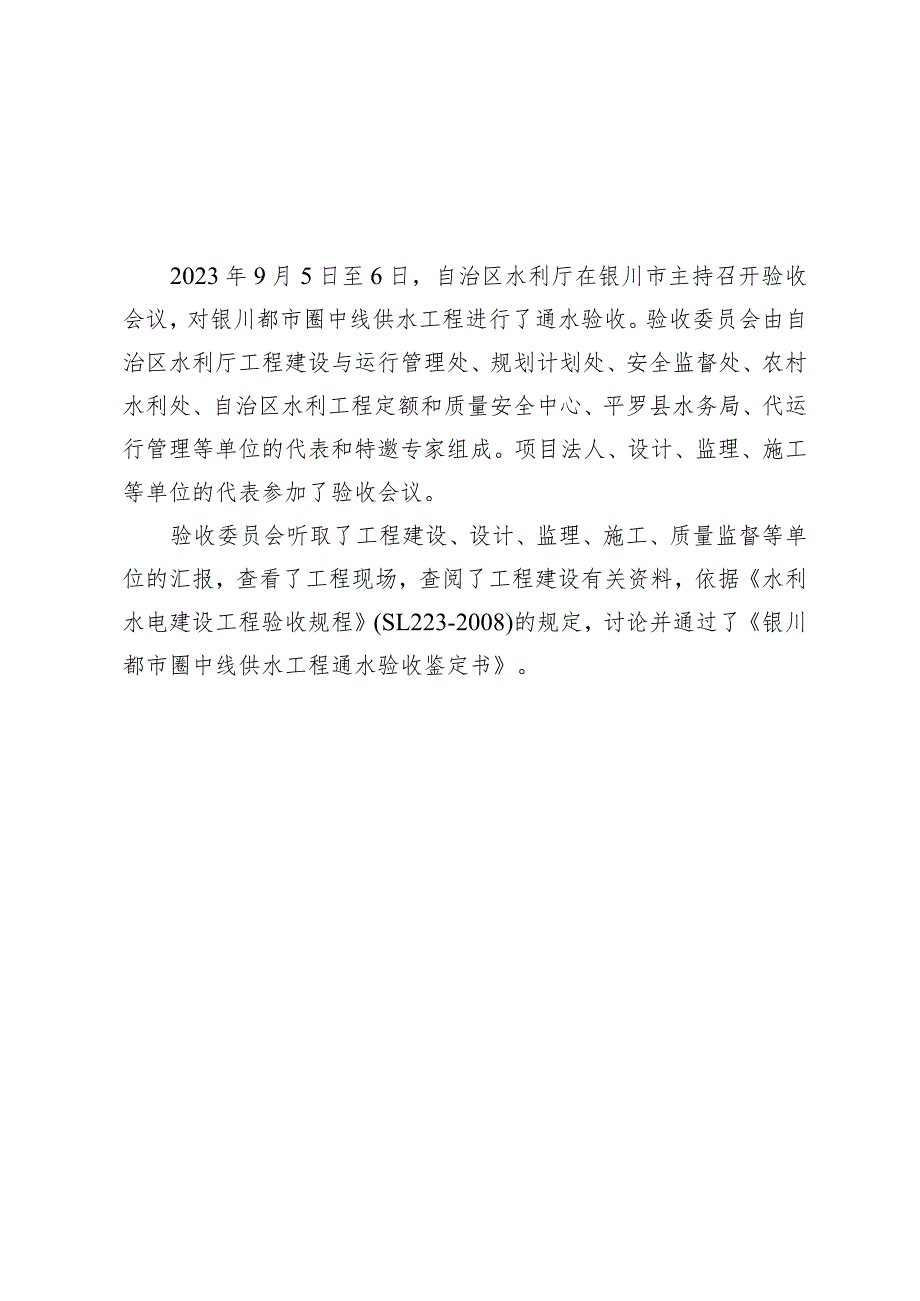

2、处代运行管理单位：宁夏回族自治区水利工程建设中心验收时间：2023年9月5日至6日验收地点：宁夏回族自治区水利厅2023年9月5日至6日，自治区水利厅在银川市主持召开验收会议，对银川都市圈中线供水工程进行了通水验收。验收委员会由自治区水利厅工程建设与运行管理处、规划计划处、安全监督处、农村水利处、自治区水利工程定额和质量安全中心、平罗县水务局、代运行管理等单位的代表和特邀专家组成。项目法人、设计、监理、施工等单位的代表参加了验收会议。验收委员会听取了工程建设、设计、监理、施工、质量监督等单位的汇报，查看了工程现场，查阅了工程建设有关资料，依据水利水电建设工程验收规程(SL223-2008)的规
3、定，讨论并通过了银川都市圈中线供水工程通水验收鉴定书。一、工程概况（一）工程位置及主要任务1 .工程位置该工程南起兴庆区月牙湖乡黄沙古渡，北至平罗县红崖子乡2 .工程主要任务银川都市圈中线供水工程是黄河高质量发展先行区的自治区重点建设项目，该工程将整合兴庆区、平罗县等黄河以东地区沿黄河分散小扬水工程为集中扬水工程，建设统一输配水体系，在黄河右岸溜山头建设水源泵站1座，实施管道供水，建成统一的供配水工程，提高供水保证率和水资源利用效率。新建压力管道13.62公里、重力流输水管道43.6公里、配水管道67.6公里，新建蓄水池21座（总容积169万立方米）。（二）工程主要技术指标工程为HI等中型工程
4、。主要建筑物级别25级，次要建筑物35级。取水泵站及压力输水管道主要建筑物级别2级，次要建筑物级别为3级，临时性建筑物级别为4级；地震动峰值加速度为0.2g,本项目按地震烈度8度设防。黄沙古渡泵站及泵站压力供水管道设计防洪标准按50年一遇设计，校核洪水标准为200年一遇。重力流输水管道设计流量为7.00m3s,主要建筑物级别为3级，次要建筑物级别为4级，临时建筑物级别为5级。配水管线主要建筑物级别采用5级，次要建筑物为5级，临时建筑物为5级。重力流输水管道及其建筑物的设计防洪标准为20年一遇设计，校核洪水标准为50年一遇。配水工程采用IO年一遇洪水设计，20年一遇校核。工程地震烈度按8度设防。
5、重力流输水管道设计使用年限50年，配水管道设计使用年限为30年。工程近期设计流量5.6立方米每秒，远期设计流量为8.45立方米每秒，控制灌溉面积35.9万亩，自转换水池铺设单排重力流输水主管道43.62公里，管径DN2600毫米DN1200毫米，铺设配水支管线67.63公里，管径DNlOOO毫米DN300毫米。新建蓄水池21座（总容积169万立方米）。（三）项目设计简况2020年7月27日自治区发改委以自治区发展改革委关于银川都市圈中线供水工程可行性研究报告的批复（宁发改农经审发（2020）71号）批复了可研报告，2020年8月28日自治区水利厅以自治区水利厅关于银川都市圈中线供水工程初步设计
6、报告的批复（宁水审发（2020）84号）批复了银川都市圈中线供水工程初步设计报告。核定工程概算总投资133098万元。（四）项目建设情况泵站工程自2020年10月26日开工，泵站厂区正负零位置土方开挖采用挖掘机挖土、自卸车运土运至月牙湖乡海陶南村。2020年12月24日开始泵站防冲桩施工，型式为钢筋混凝土咬合桩，采用旋挖钻成孔、制安钢筋，浇筑混凝土，于2021年11月26日完工。进水闸及进水前池按照先底板后闸墩的顺序进行施工。进水闸房正负零以上与主副厂房的土建工程同步施工，脚手架采用满堂布设，保证柱梁和底板浇筑时的安全作业。主厂房屋面梁及副厂房斜屋面梁采用后张法缓粘接预应力梁的方法施工，202
7、1年9月底完成了主副厂房的主体施工。2021年10月至11月20日完成了泵站4台机组和电气设备安装调试。2022年7月至2023年6月完成了主副厂房的装饰工程及厂区附属工程施工。2020年10月26日至2021年11月完成了压力管道及配套建筑物施工。35KV供电线路工程在2021年6月19日开工，2021年9月11日完工。35KV供电线路电源点引自贺兰县纺织城110变电站。输配水一期自2021年6月开工，主要施工任务是铺设43.402公里重力流管道，配水管线6.779KM,因疫情影响工程于2022年12月30日完工，输配水二期工程自2022年5月25日开工，宁夏水利水电工程局有限公司承建，主要
8、施工任务是新建22座蓄水池，容积59.9万m3,除4#、6#蓄水池为全开挖式，其余均为半挖半填式铺设配水管线本工程配水管线50km的施工，工程因疫情影响于2023年6月30日完工。管沟开挖在由地下水段落采用先降水，后采用挖掘机配合装载机、推土机运土，管道安装采用130T左右履带吊吊装，安装就位合格后进行管沟回填。管道建筑物主要为镇墩及阀井。设备主要为电动阀、电动调节阀、流量计等。蓄水池施工池堤主要采用26T压路机进行压实，辅助防渗体为外运风化泥岩制备后压实。防渗复合土工膜采用两布一膜250gm2,框格於浇筑为普通C30杜，框格内填充卵石。期间严格控制焊膜质量及舲浇注工艺和养护。二、验收范围和内
9、容验收范围：泵站、压力管线、重力流输水管线、配水管线及蓄水池等。验收内容：泵站1座;压力管线13.96KM、重力流输水管道43.4KM,配水管线56.7KM；蓄水池22座等。三、工程形象面貌（一）已完工程形象面貌新建黄沙古渡泵站1座，配套输水压力管道13.96公里，主水泵4台，电机4台，进水电动阀4台，出水液控缓闭止回阀4台，出水电动检修阀4台，电磁流量计5台，清污机4台，液压进水闸4孔，35kv变电所1座，12500kVA主变压器2台，25OkVA厂用变压器2台，315kVA冬用变压器1台，35kV配电柜5面，IokV配电柜12面，0.4kV低压配电柜7面，主变保护屏2面，无功补偿装置1套（
10、4面），主厂房QD型32T/起重机1台，闸房QD型25T/起重机1台。完成重力流输水管道43.4公里；其中桩号0+00024+976段完成DN2600/DN2200BCCP管，桩号24+97643+402段完成DN1800DNl200PCCP/PCP管道铺设。管道穿非硬化道路处设J-PCCP管共912m,穿S302省道、红陶公路处采用钢筋硅顶管共180m,重力流输水管道工程全段共有附属建筑物298座，其中控制阀井1座，分水阀井17座，镇墩、排气补气阀井联合建筑物66座，放空阀井2座，镇墩55座，JPCCP76座，路涵79座，穿路顶管2处。配水工程总长56.78m,配水管线主要由球墨铸铁管、3P
11、EQ355B防腐钢管和钢丝网骨架塑料（聚乙烯）复合管构成，其中球墨铸铁管长度4.128KM,管径DN600DN700,其中3PE防腐钢管长度约26.17km,管径N100DN1200,壁厚812mm,设计压力LOMPa；钢丝网骨架塑料（聚乙烯）复合管管道长约28.48kM,管径DN315DN500mm,设计压力0.8MPA。各类管线建筑物1027座，其中各类阀井300座、各类镇墩584座、各类过路路涵123座、顶管1处,交叉建筑物17座.完成蓄水池22座。容积175.8方，完成重力流输水管道建筑物座，物298座，其中控制阀井1座，分水阀井17座，镇墩、排气补气阀井联合建筑物66座，放空阀井2座
12、，镇墩55座，J-PCCP76座，路涵79座，穿路顶管2处。完成配水管线建筑物1027座，其中各类阀井300座、各类镇墩584座、各类过路路涵123座、顶管1处,交叉建筑物17座。四、工程质量评定（一）分部工程质量评定泵站工程共8个单位工程，54个分部工程，目前已验收49个分部工程，质量等级全部合格，其中优良等级12个，并通过了质量监督机构质量等级核备。输配水工程（第一批）共5个单位工程，34个分部工程，建设单位组织分部工程验收，目前已验收34个分部工程，质量等级评定全部合格，其中优良25个，并通过了质量监督机构质量等级核备。输配水工程（第二批）共23个单位工程，179个分部工程,建设单位组织
13、分部工程验收，目前已验收130个分部工程，质量等级评定全部合格，其中优良102个，并通过了质量监督机构质量等级核备。（二）工程质量检测情况1.泵站及压力管线（1）施工单位自检情况水泥7组、粉煤灰1组、外加剂6组、钢筋354组、钢筋机械连接140组、钢筋焊接连接65组、砂子9组、碎石14组、块石1组、混凝土强度试块1529组、混凝土抗冻试块29组、混凝土抗渗试块30组、砂浆试块212组、拌合用水2组、砌块7组、防水卷材5组、保温板9组、防水涂料3组、聚硫建筑密封膏3组、防腐材料7组、止水带2组、止水板5组、电缆检测5组、门窗2组、低合金结构钢16组、预应力钢绞线1组、锚具1组、合成树脂乳胶漆1组
14、、聚合物砂浆3组、石膏粉1组、滑石粉1组、901建筑胶粘剂1组、内墙腻子1组、岩棉1组、天然花岗石建筑板材1组、干挂石材幕墙用环氧胶粘剂1组、硅酮胶1组、PE管材2组、橡胶圈2组、土工布1组、土工膜1组、土工格栅格宾网1组、复合地基承载力1组、桩基检测（超声）100根、桩基检测（小应变）8根、桩基检测（静载）2根、现场检测（土方压实）17853点、焊缝检测（超声）301道、焊缝检测（磁粉）128道、焊缝检测（射线）5道、相对密度2760组、沥青2组。（2）监理单位抽检情况钢筋68组、钢筋机械连接8组、水泥4组、粗骨料5组、止水带3组、环氧煤沥青1组、细骨料1组、外加剂7组、加气块1组、现场检测
15、（土方压实）187组、非织造布复合土工膜2组、土工布1组、格宾网1组、钢绞线1组，岩石1组、燃气用埋地聚乙烯（PE）管材2组、热轧钢带1组、钢管探伤9组、击实39组、粉煤灰1组、实心砖3组、保温板1组、混凝土抗渗试块1组、混凝土抗渗抗冻1组、混凝土抗压49组、砂浆抗压5组。（3）项目法人检测情况原材料抽检：水泥26组、石子49组、砂子28组、粉煤灰20组、钢筋57组、钢筋焊接1组、施工用水10组、块石1组、砖4组、紫铜片止水4组、651型橡胶止水带1组、灌溉管网用管材4组、外加剂15组、格宾1组、苯板1组、保温板1组、双组份聚氨酯密封膏1组、供电线路1组、防水卷材2组、复合土工膜1组、土工布1
16、组、环氧煤沥青2组、砂浆抗压试块12组、混凝土抗压试块72组、混凝土抗冻试块45组、混凝土抗渗试块43组、焊缝超声波无损探伤检测32组、桩身完整性17根、钢结构防腐涂料涂层厚度4组、热轧钢带1组、防水涂料1组、镀锌钢管1组、钢结构防腐涂料涂层厚度4组、管材厚度4组、混凝土强度钻芯1组、土工格栅1组、土壤击实报告1组、土方回填压实度检测411组。2.输配水一期（重力流及部分配水）（1）施工单位自检情况土方回填5457点、混凝土抗压试块304组、混凝土抗冻试块17组、混凝土抗渗试块16组、砂浆564组、焊缝345组、管材421组、聚硫密封胶2组、保温板2组、焊条2组、通信光缆1组、电缆1组、钢筋42组、水泥13组、砂5组、石材3组、膨胀剂5组、减水剂1组、引气剂1组、
