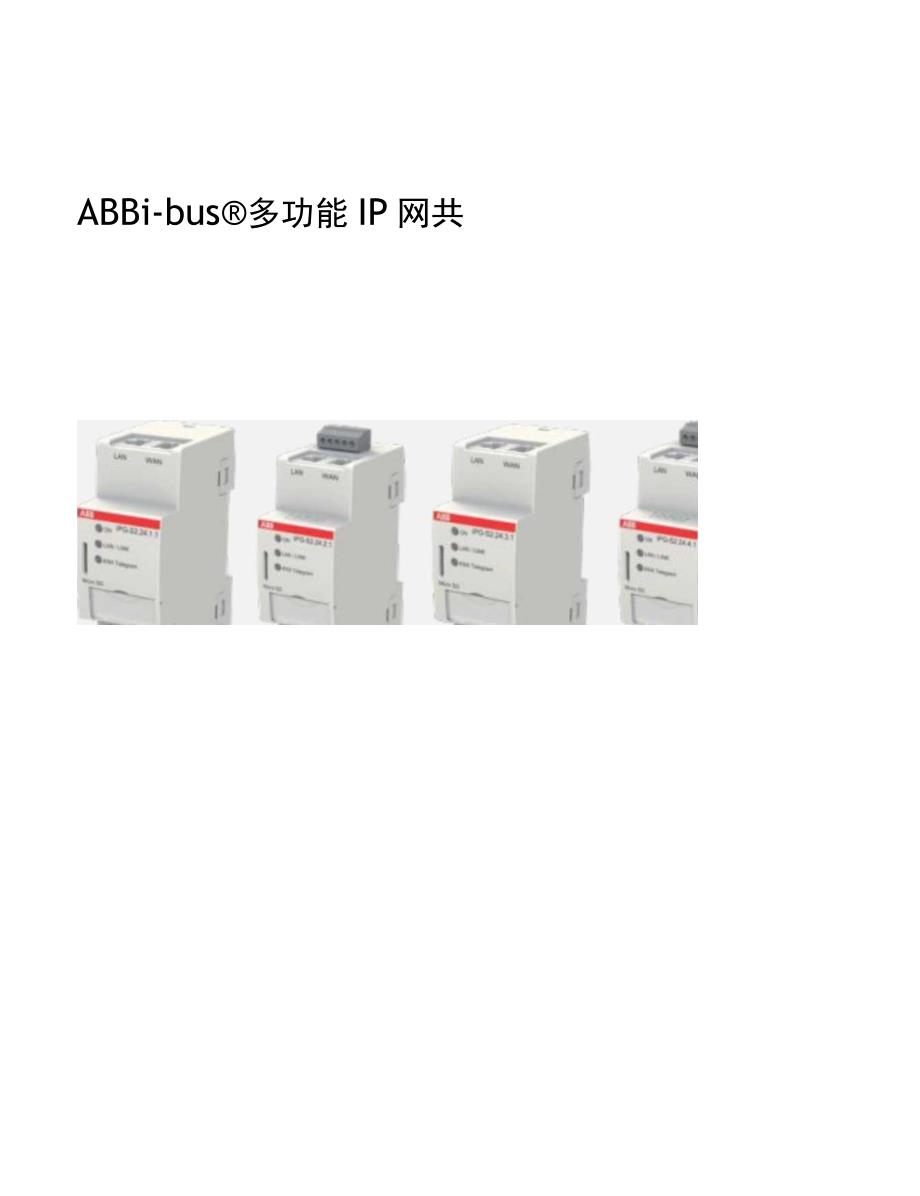

1、ABBi-bus多功能IP网共目录04-05ibus?多功能IP网关06IP接口07KNXRS485接口08-09APP控制和监控10-11KNX数字运维管理平台12技术数据13订货信息i-bus多功能IP网关i-bus多功能IP网关是一款新型多功能网关。它适用于与KNX系统连接的各种应用中。多功能IP网关配置1个KNXTP连接、2个TCP/IP端口和2个RS485TP连接端子。集成APP功能允许用户使用移动设备监视和控制KNX系统*IP接口功能使KNX系统建立局域网和互联网的连接同时拥有的最多5条隧道服务可将IP设备连接至KNX总线。网关使用KNX联盟(隧道)中的KNXnet/IP协议进行通

2、信。KNX数字运维功能使KNX系统能够通过ABB云服务建立安全的IP连接以进行服务和维护配置。ABBi-bus多功能IP网关是一个2MWMDRC设备,可以易地添加到系统安装中,并通过ETS和基于Web的工具不调试和参数设定。i-bus多功能IP网关IP接口IP 接口雌 - KNXnet/IP隧道多功能IP网关配备了2个TCP/IP端口,使KNX系统能够建立TCP/IP以太网连接的能力。它允许通过本地LAN网络或远程WAN网络(通过订阅)访问KNX系统。 2个独立的TCP/IP端口,满足网络安全需要的隔离要求 5条隧道服务可用于通过IP网络连接到KNX总线的IP设备KNX1. 1. 255IP

3、deviceKNX1. 1.254IP TouchKNXKNXKNX1. 1.251Visualization1.1.252 PC/ETS1.1.253VisualizationpanelKNX LANKNX PSIPG-S2.24.1.1KNX 1.1.250KNX.1. KNX设备可以通过使用ETS与LAN网络连接并进行编程i-bus多功能IP网关KNX ORS485接口MOdbUS是智能楼宇领域常用的一种通信协议。ABB多功能IP网关配备了双通道MQdbUSRTU终端,使KNX系统与MOdbUS设备轻松集成。这种集成能力打开并扩大了ABBKNX产品组合的竞争力,以满足市场需求。 支持KN

4、X设备与MOdbUS设备双向通信 每个ModbUS通道的功能和操作是独立的,且允许连接不同类型的RS485通信 支持主操作和从操作RS485接口连接 可同时支持KNXlP接口i-bus多功能IP网关APP控制和监控对智能楼宇系统进行随手可得的实用远程控制是一个持续的市场趋势,ABBi-bus多功能IP网关配备了满足市场趋势的APP功能。APP功能允许用户使用苹果或安卓设备控制系统,为用户提供无缝的操作体验。在APP中可以配置以下功能: 开关 调光 遮阳 场景 室温控制(阀门控制VRV空调,新风,地暖) 调度器功能 天气状态显示 温度状态显示,空气质量显不 房间/功能配置 用户自行创建个人场景

5、集成权限和用户管理 推送通知APP接口连接路由器IPG-S2.24.3.1KNX1.1.250KNXLANKNXPSKNX1.1.1KNX1,2KNX1.1.3KNX1.1.4KNX1.1.5ABB省M社区苹果手机用户:登录苹果应用商店app store 搜索并下载安装ABB智慧社区安卓手机用户:登录手机应用商店(支持华为 小米OPPO VWO)或应用宝搜索并下载安装ABB智慧社区W,1月31曰下午2点遇行6 KWl -1O-坐KNXWJt-BBfY941MO欢迎回家6x优R490%三PM2.5分攵气质,BIHUKOett春开美1-w,2KNX光 二.LM41MiI, IBusVW*19.5C

6、2626c27941,B户1)OIeFa关4C74A76001AFsh34C74A760017)90lSPttB(PG-S224.X4IPGatewayOEMiatIPG-S224.X4IPGMtWIyWHMM20nflF6H191S422O2理7月29日O(K)O长ZFi三I234.X.X IP G*Uw*yndltQCttft22224C74A76OO1M技术数据多功能IP网关供电电压辅助电压12.30VDC(+10%-15%)功率损耗2.5Wmax.KNX10mA连接KNX连接翘过总线连接端子辅助电源连接通过连接镰子LAN连接10/100BaseTIEEE802.3通过RJ45接头连接W

7、AN连接10/100BaseTIEEE802.3通过RJ45接头连接RS485连接通过连接解?操作和显示红色LED灯和按钮用于分配物理地址蓝色LED灯和按钮用于MSP功能慎接绿色OnLED灯操作就绪指示器黄色LAN/LinkLED灯网络连接指示器黄色KNXTeIegramIED灯KNX电报交换指示器防护等级IP20符合DlNEN60529标准电气防护等级11符合DINEN61140标准隔离类别过电压类别11I符合DINEN60664-1标准污染等级2符合DINEN60664-1标准KNX安全特低电压SELV30VDC温度条件运行-50C.+45储存-25oC.+55运输-25C.+70环境条件

8、最大空气湿度95%不允许结露大气压力海拔2000m及以下的大气设计模块化安装(MDRC)模块化安装ProM外形尺寸90X36X64mm(高X宽X深)安装宽度2x18mm模块安笠深度68mm安装在35mm安装导凯上符合DlNEN60715标准安装位者任意位置外壳颜色塑料无卤素灰色认证KNX符合EN50090-1,-2标准CE标志符合EMC指令和低压指令订货信息多功能IP网关IPG-S2.24.1.1MDRC建立WAN以太网连接,可以将KNX总线连接到ABB数字运维管理平台(MSP)通过ABB云服务可以远程访问KNX总线。建立LAN以太网连接可以通过使用ETS的LAN来配置KNX设备可以使用五条隧

9、道服务将IP设备连接到KNX总线产品描述模数产品型号订货代码多功潴IP网关,数字运维平台接口/P接口功能,MDRC双TCP/IP稣2口1PG-S2.24.1.12TYZ410001R0002多功能IP网关IPG-S2.24.2.1MDRC建立WAN以太网连接,可以将KNX总线连接到ABB数字运维管理平台(MSP)通过ABB云服务可以远程访问KNX总线。建立LAN以太网连接,可以通过使用ETS的LAN来配置KNX设备可以使用五条隧道服务将IP设备连接到KNX总线并提供2条RS485连接通道实现与KNX总线的双向连接。产品描述模数产品型号订货代码多功能IP网关数字运维平台接口,IP接口功能KNX-

10、RS485/2CH接2rIPG-S2.24.2.12TYZ410001R0003MDRG双TCPZIP味口多功能IP网共IPG-S2.24.3.1MDRC建立WAN以太网连接,可以将KNX总线连接到ABB数字运维管理平台(MSP)通过ABB云服务可以远程访问KNX总线。建立LAN以太网连接,可以通过使用ETS的LAN来配置KNX设备可以使用五条隧道服务将IP设备连接到KNX总线还可以通过(iOS和AndrOid)APP应用实现可视化和控制功能。产品描述模数产品型号订货代码多功能IP网尖数字运维平台接口,IP接口功据KNX监控APP,2IPG-S2.24.3.12TYZ410001R0004MDRG双TCPZlP味口多功能IP网关IPG-S2.24.4.1MDRC建立WAN以太网连接可以将KNX总线连接到ABB数字运维管理平台(MSP),通过ABB云服务可以远程访问KNX总线。建立LAN以太网连接,可以通过使用ETS的LAN来配置KNX设备可以使用五条隧道服务将IP设备连接到KNX总线并提供2条RS485连接通道实现与KNX总线的双向连接还可以通过(QS和Andr
