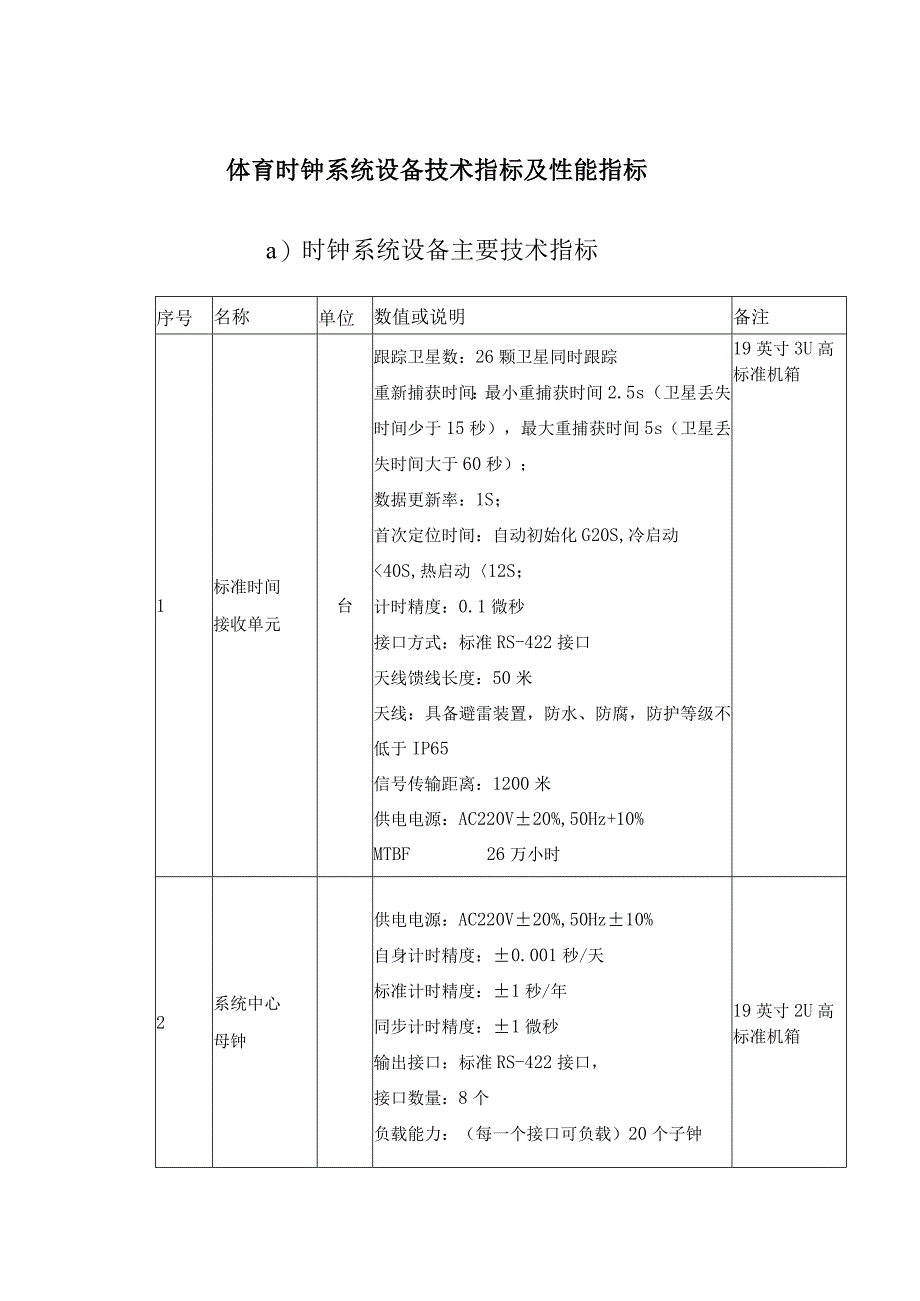

1、体育时钟系统设备技术指标及性能指标a）时钟系统设备主要技术指标序号名称单位数值或说明备注1标准时间接收单元台跟踪卫星数：26颗卫星同时跟踪重新捕获时间：最小重捕获时间2.5s（卫星丢失时间少于15秒），最大重捕获时间5s（卫星丢失时间大于60秒）；数据更新率：1S；首次定位时间：自动初始化G20S,冷启动40S,热启动12S；计时精度：0.1微秒接口方式：标准RS-422接口天线馈线长度：50米天线：具备避雷装置，防水、防腐，防护等级不低于IP65信号传输距离：1200米供电电源：AC220V20%,50Hz+10%MTBF26万小时19英寸3U高标准机箱2系统中心母钟供电电源：AC220V2

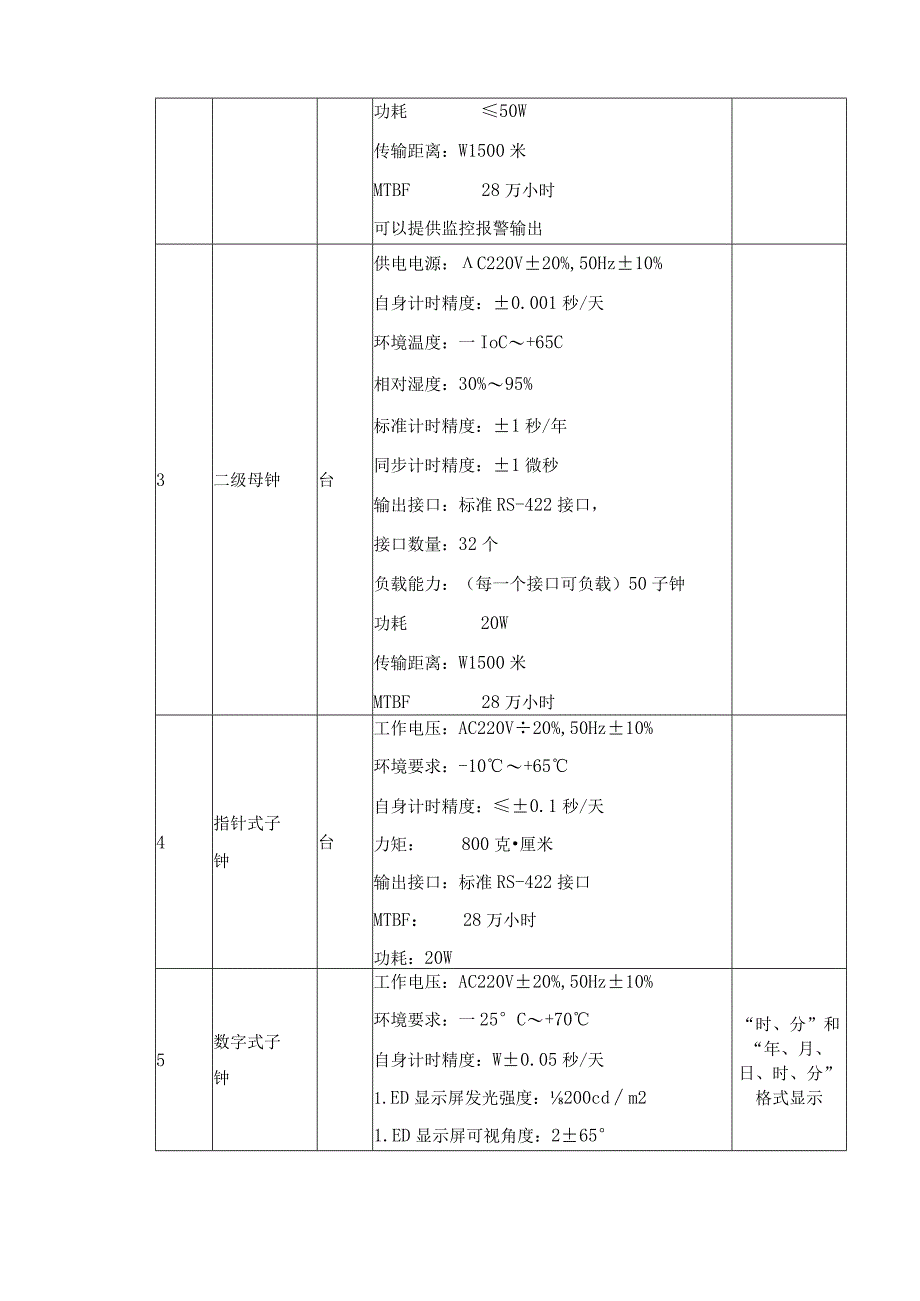

2、0%,50Hz10%自身计时精度：0.001秒/天标准计时精度：1秒/年同步计时精度：1微秒输出接口：标准RS-422接口，接口数量：8个负载能力：（每一个接口可负载）20个子钟19英寸2U高标准机箱功耗50W传输距离：W1500米MTBF28万小时可以提供监控报警输出3二级母钟台供电电源：C220V20%,50Hz10%自身计时精度：0.001秒/天环境温度：一IoC+65C相对湿度：30%95%标准计时精度：1秒/年同步计时精度：1微秒输出接口：标准RS-422接口，接口数量：32个负载能力：（每一个接口可负载）50子钟功耗20W传输距离：W1500米MTBF28万小时可以提供监控报警输出
3、4指针式子钟台工作电压：AC220V20%,50Hz10%环境要求：-10+65自身计时精度：0.1秒/天力矩：800克厘米输出接口：标准RS-422接口MTBF：28万小时功耗：20W5数字式子钟工作电压：AC220V20%,50Hz10%环境要求：一25C+70自身计时精度：W0.05秒/天1.ED显示屏发光强度：200cdm21.ED显示屏可视角度：265“时、分”和“年、月、日、时、分”格式显示对比度：10：1输出接口：标准RS-422接口功耗：WlOW（3英寸）；15W（5英寸）MTBF：8万小时6监控管理计算机台品牌：HP（或按业主统一要求）CPU：InteICore2双核，CPU

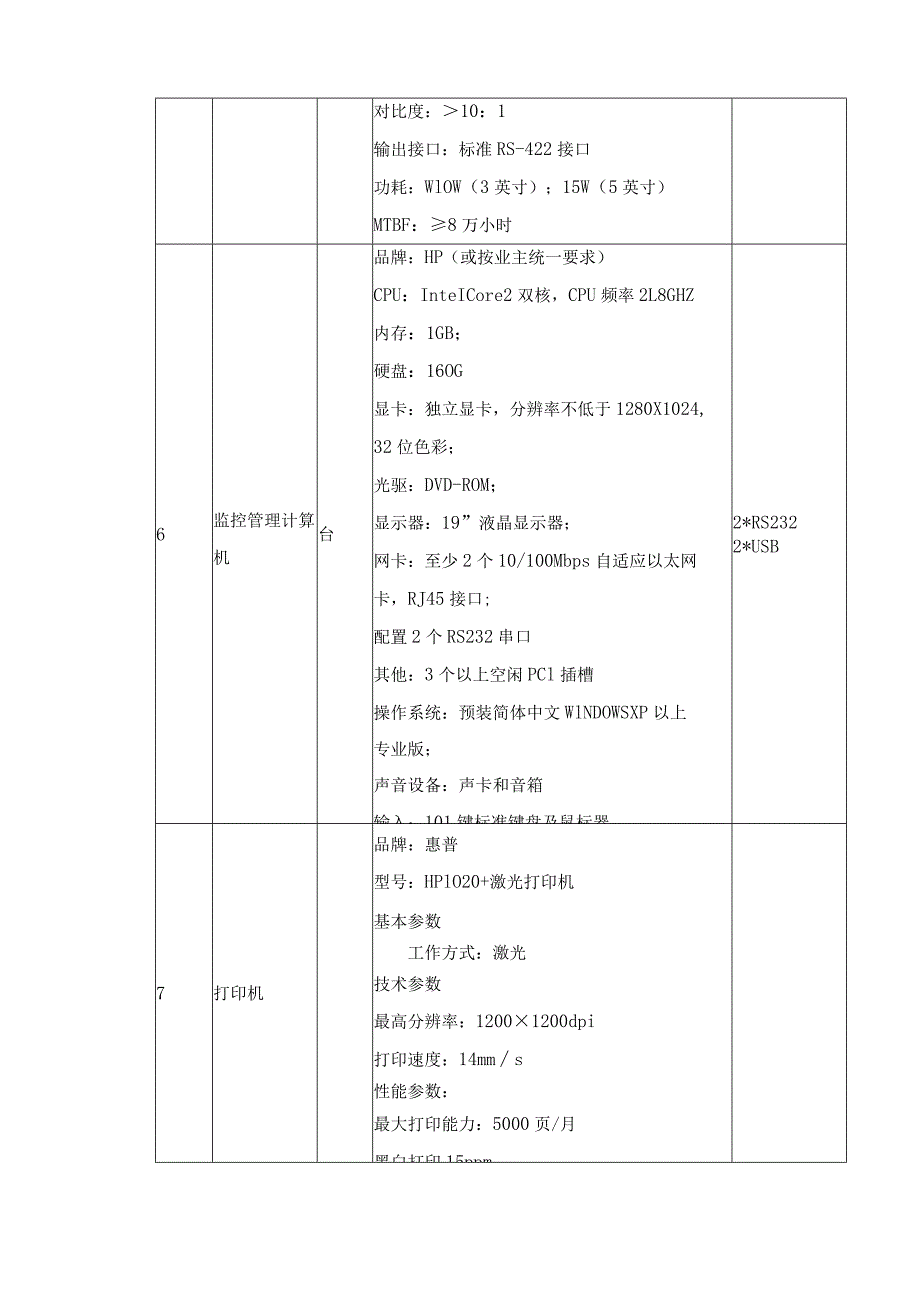

4、频率2L8GHZ内存：1GB；硬盘：16OG显卡：独立显卡，分辨率不低于1280X1024,32位色彩；光驱：DVD-ROM；显示器：19”液晶显示器；网卡：至少2个10/100Mbps自适应以太网卡，RJ45接口;配置2个RS232串口其他：3个以上空闲PCl插槽操作系统：预装简体中文WlNDOWSXP以上专业版；声音设备：声卡和音箱输入：101键标准键盘及鼠标器2*RS2322*USB7打印机品牌：惠普型号：HPlO20+激光打印机基本参数工作方式：激光技术参数最高分辨率：12001200dpi打印速度：14mms性能参数：最大打印能力：5000页/月黑白打印15ppm有效输出质量1200
5、dpi月负荷5000页1个USB2.0端口b）时钟系统设备主要性能指标i.主要设备平均无故障时间设备名称平均无故障时间（小时）标准信号接收单元80000中心母钟80000二级母钟80000子钟80000ii. 时钟系统运行环境a） .工作环境温度-10C+45C（室内）b） .工作环境相对湿度1090%（室内）c） .防护等级：IP45（室内）iii. 供电及其它保障要求a）供电要求时钟系统所有设备采用单相交流220V+15）V20乐50HZ电源供电。b）接地要求（包括工作接地、安全接地和电磁兼容接地）工作接地：要求母钟设备和子钟设备的工作基准地浮空，多点接地。安全接地：要求母钟设备的地线接至
6、机柜的地线端子上，引至机房等电位端子箱后引至建筑物综合接地体，接地电阻小于1欧姆。子钟采用外壳保护接地引至等电位端子箱。C）防雷要求时钟系统所采用的GPS天线，具备防雷击性能，安装时只需将天线杆及底座与建筑物避雷系统相连，即可达到防雷击要求。另外，在控制中心的GPS天线馈线上加装防雷保护器，也可以防止由雷电感应形成的过电压，来防止和减轻雷电灾害影响。iv. 系统可靠性。连续工作时间80000小时。平均无故障时间80000小时G）平均修复时间4小时。工作方式：连续。自动切换功能：平时通过标准时间信号接收机输出时间信号，遇其故障时自动将备用母钟信号输出，并报警。校、追时功能：母钟能与GPS进行同步
7、校时，保持同步。停电96小时以内，供电恢复时能自动追踪，与标准时间同步。系统采取了冗余设计：系统中心母钟的关键设备及电源都采用了双重热备份,当主单元出现故障时，能够自动切换到备用单元，实现主备之间的自动转换；子钟有掉电记忆功能；硬件容量保证不少于30%的余量；软件对关键部分都作了冗余设计。同时提供“功能后退”运行方式，具有降级使用功能，当前级设备出现故障时，本级设备仍能正常工作，我们采用故障隔离、软硬件冗余等技术措施，使系统具有极高的可靠性。系统具有自动报警功能：中心母钟具有自诊断功能，通过自检和互检，检测设备的运行状态，如有故障，可自动进行主备钟切换，并能在监控终端有所显示,及时提醒工作人员
8、。备用电源：电源停电时，母钟仍可正常工作24小时。防水防尘功能：所有母、子钟能保证不渗、不漏、不透水。（IP45（室内）；IP65（室外）；IP67（露天）。电磁兼容性设计：除了采用抗电磁干扰的硬件措施如滤波技术、去耦电路、屏蔽技术、隔离技术、接地技术等外，还通过软件冗余、信息传送过程的自动检测、系统运行状态监视等软件措施来保证设备在电磁环境中的适应性，使系统设备在预定的工作环境条件下，既不受周围电磁场的影响，也不影响周围环境，不发生性能变异或误动作，按设计要求正常工作。系统设备采用的所有元器件都经过精心选择，选择的元器件集成化程度高，抗干扰能力强，功耗小；所有的元器件及部件都经过精密调整和检
9、测。设备的机械结构具有足够的机械强度，具有良好的防震性能。V. 可维护性。所有设备安装都预留足够空间，可以方便以后维护和更换。所有控制和监控面板都妥善设计以方便内部构件的维护和更换。所有控制和监控面板都设有电源、警报及故障显示，并设显示灯测试按钮，方便观察相关状态。系统通过监控设备可以很直观方便地确定出现故障的部位和原因，从而减少诊断所需的时间。本系统所有主控板、信号板、接口板均采用了目前国际上流行的模块化设计,使相同规格的设备和接口板具有可互换性；这些模块均以标准插头及插模方式与主电路板接合，方便拆装。母钟的接口板可以热插拔，在带电状态下可以进行更换而不影响整个系统的运行，维护极为方便。操作
10、简单系统的应用软件为全汉化版本，采用人性化的设计，使界面整洁、直观，更由于单片机技术的引进与完善，使得系统的自动化程度更高，操作更为简单并且系统操作提供详细在线帮助。积木式结构还为业主未来系统的增容和扩展提供极大的便利。VI. 系统安全性。本系统设备所用的线缆均要求采用阻燃低烟、低卤、防紫外线、防白蚁线缆,设备内部配线采用阻燃低烟低卤线缆；所有电源线/通信线都符合所有相关国家规范要求，并可提交测试证书。O电磁兼容性能良好为保证系统正常可靠地运行并不对其他设备产生影响，在系统的电磁兼容方面,我们做了大量的试验与改进工作，提供的设备在许多工程中经历了长期严格的考验。过压与过流保护本系统对过压和过流的保护性能，满足ITU-TK20的要求vii. 电磁兼容性能本系统本身对周围的系统、设备不产生明显的电磁干扰。设备骚扰值符合IEC61000-6-4的要求，设备抗扰度限值符合IEC61000-6-2的要求。viii. 功能可扩展性。系统采取了冗余设计：系统中心母钟硬件容量保证不少于30%的余量；软件对关键部分都作了冗余设计。ix. 工作稳定性O系统母钟的关键设备及电源都采用了双重热备份。子钟本身都有计时功能。所有子钟都有掉电记忆功能。母钟的结构先进，采用热插板式，可以带电作业而不影响系统正常运行
